Ремонтируем задний амортизатор DR650SE '06 года, пришёл почти новый мот (800км пробега) - задница болтается на пружине Опции

[car-bon]

Я не спортсмен, так что катаюсь медленно и печально,

Для того и купил DR650!

[Leksey]

Последние исследования показали, что в гараже должны быть три мотика. Точнее два в гараже, и один в зале за стеклянной витриной. В гараже - др650 и вр250, а в музее Джебел.

[Erick74]

Вопрос про накачку, не до конца понимаю, зачем качать до 10-15 атмосфер? Функция аморта же не в создании жёсткости, а в гашении колебаний. Или просто мягкую подвеску на DR компенсируют накачкой аморта, хотя правильнее было бы менять пружину? Вопрос вызван тем, что у нас народ качает обычно атмосфер до 5-6 (сколько обычным насосом вручную закачается). Хочу понять, кто неправ.

[Huandi]

Хочу понять, кто неправ.

Так смотри мануал.

[WalleSDG]

Вопрос про накачку, не до конца понимаю, зачем качать до 10-15 атмосфер? Функция аморта же не в создании жёсткости, а в гашении колебаний. Или просто мягкую подвеску на DR компенсируют накачкой аморта, хотя правильнее было бы менять пружину? Вопрос вызван тем, что у нас народ качает обычно атмосфер до 5-6 (сколько обычным насосом вручную закачается). Хочу понять, кто неправ.

дык масло под давлением должно быть иначе аморт нормально работать не будет. (только если возбуждающи хлюпать)))) и велосипедный насос для вилок качает 10 тку не напрягаясь.

[Leksey]

Было прекрасное видео на эту тему (кавитацию демонстрировали). И отличная статья с картинками про принципы наших амортов была.
Посмотрев эти источники знаний, можно себе представить функции всех компонентов. Сейчас хотябы поверь наслово, что воздух в бачке не имеет никакого отношения к жесткости его работы. Ну почти совсем никакой.

Ты читай темы про аморты (там их две или три), и особо категоричные посты выкладывай на обсуждение. Позовем спецов, они поправят.

[WalleSDG]

И отличная статья с картинками про принципы наших амортов была.

Эта?

[Erick74]

Так смотри мануал.

Смотрел! Там написано "в случае обнаружения потёков масла заменить амортизатор". т.е. внутреннее устройство амортизатора там не рассматривается вообще, а тем более давление.

Эта?

не знаю, она или нет но спасибо!

[andrey83]

Смотрел! Там написано "в случае обнаружения потёков масла заменить амортизатор". т.е. внутреннее устройство амортизатора там не рассматривается вообще, а тем более давление.


не знаю, она или нет но спасибо!

Давление в бачке нужно чтоб убрать кавитационный эффект(вспенивание).
Из собственного опыта,могу сказать,что после накачки аморт становится нето что жёсче,а начинает больше сопротивляться и на сжатие и на отбой.
Мне удалось накачать в свой только 8.5 атм (азотом в шиномонтажке).
Как ранее упомянули норма 10 атм.

[Erick74]

Статью прочитал, кое-что стало понятнее, но вопрос с давлением так и не прояснился, кроме того, что оно должно быть высоким(насколько высоким?).
Насколько я понял - давление газа влияет на усилие сжатия поршня, т.е. чем сильнее мы накачиваем аморт, тем больше он сопротивляется при сжатии (масло, компенсирующее объём штока давит на газовую подушку, чем больше давление газа, тем больше противодействие). Но, опять-таки, это капля в море по сравнению с регулировкой клапанов.
...перечитал ещё раз... "Давление газового подпора позволяет избежать вспенивания масла" - т.е. основная функция давления это избежать вспенивания? А с чего ему там пениться, если в ёмкости с маслом не должно быть воздуха?

Давление в бачке нужно чтоб убрать кавитационный эффект(вспенивание).
Из собственного опыта,могу сказать,что после накачки аморт становится нето что жёсче,а начинает больше сопротивляться и на сжатие и на отбой.
Как ранее упомянули норма 10 атм.

Спасибо за исчерпывающий ответ! В общем подтвердились мои мысли после прочтения статьи.

Почитал определение кавитации - действительно воздуха для неё не нужно.

[andrey83]

Статью прочитал, кое-что стало понятнее, но вопрос с давлением так и не прояснился, кроме того, что оно должно быть высоким(насколько высоким?).
Насколько я понял - давление газа влияет на усилие сжатия поршня, т.е. чем сильнее мы накачиваем аморт, тем больше он сопротивляется при сжатии (масло, компенсирующее объём штока давит на газовую подушку, чем больше давление газа, тем больше противодействие). Но, опять-таки, это капля в море по сравнению с регулировкой клапанов.
...перечитал ещё раз... "Давление газового подпора позволяет избежать вспенивания масла" - т.е. основная функция давления это избежать вспенивания? А с чего ему там пениться, если в ёмкости с маслом не должно быть воздуха?


Спасибо за исчерпывающий ответ! В общем подтвердились мои мысли после прочтения статьи.

Весь воздух выпустить ,я думаю ,не получиться,кое где чуть чуть да останется.
свой мучил около часа(выгонял воздух) и всё равно он "чвакает"!
После накачки "чвакать" почти перестал!

[Gogi63]

накачать аморт без специальной приспособы точно не получится. Но я обхожусь простым способом.
Берется кусок армированного шланга для высокого давления, так же понадобиться старый советский манометр с "железной" ножкой.
Ножку эту откручиваем, крепим к ней шлаг хомутом (шланг по диаметру должен подходить), второй конец шланга на штуцер балона с азотом. ручками подключаем ножку от манометра к нипелю аморта, держим, накручиваем на редукторе 18 +-1, закручиваем редуктор, быстрым-очень быстрым движением отсоединяем ножку манометра от соска аморта. В виду малости объема газа в нутри аморта и высокого там давления, "пшик" в момент отсоединения ножки от соска спустит примерно 3-5 очков. останется 13-15, что вполне будет приемлемо для работы аморта.
Ногами не пинать за отсутствие перфекционизма в этом способе, мы же не в париж-дакар... а так... по огродам помидорок нарвать на закусь )))))))

[andrey83]

накачать аморт без специальной приспособы точно не получится. Но я обхожусь простым способом.
Берется кусок армированного шланга для высокого давления, так же понадобиться старый советский манометр с "железной" ножкой.
Ножку эту откручиваем, крепим к ней шлаг хомутом (шланг по диаметру должен подходить), второй конец шланга на штуцер балона с азотом. ручками подключаем ножку от манометра к нипелю аморта, держим, накручиваем на редукторе 18 +-1, закручиваем редуктор, быстрым-очень быстрым движением отсоединяем ножку манометра от соска аморта. В виду малости объема газа в нутри аморта и высокого там давления, "пшик" в момент отсоединения ножки от соска спустит примерно 3-5 очков. останется 13-15, что вполне будет приемлемо для работы аморта.
Ногами не пинать за отсутствие перфекционизма в этом способе, мы же не в париж-дакар... а так... по огродам помидорок нарвать на закусь )))))))

А чё ,классный способ,надо будет попробовать.
Только я тоже думал ,что у них азот в балоне ан нет!,у них какая то хитрая установка по якобы его изготовлению. Скорее всего эта установка только осушает воздух т.к. она подключена к компрессору.
А азот добывают из воздуха креогенным путем.
Вобщем дурят автомобилистов как могут!

[Leksey]

Эта?

Эта.
Рад, что отыскали.
Теперь видео про кавитацию ищите. Там аморт прозрачный дергали - всю кавитацию видно и слышно. Англоязычный ролик вроде был.

Gogi63 , способ ничо такой. Хотя насосик за 700р проще )) Придумай еще, как удостовериться, что осталось больше 10 очков.

[Erick74]

Теперь видео про кавитацию ищите. Там аморт прозрачный дергали - всю кавитацию видно и слышно. Англоязычный ролик вроде был.

а вот он...

[WalleSDG]

ого, я и не думал что там столько "каватации"

[Leksey]

Вообще-то это не тот ролик, но и в этом уже достаточно жути.

Ну вот покультурнее клип:


cavitation

Я все жду, когда у главного аморт вытечет. А то он всем говорит, что у него уже 70 тыщ шипит, и ничо. Может правда все уже вытекло, а шипят грызуны какие-то, свившие гнездо под акумулятором

[Gogi63]

Gogi63 , способ ничо такой. Хотя насосик за 700р проще )) Придумай еще, как удостовериться, что осталось больше 10 очков.

Читай внимательно мое сообщение. А насососик.. да кому то проще.

[РомыЧ]

А как вообще выглядит процесс накачки, снимать обязательно аморт? И где ентот штуцер находится? Насос есть, снимать аморт не хоцца, да я и не знаю как..))

[dimag]

А как вообще выглядит процесс накачки, снимать обязательно аморт? И где ентот штуцер находится? Насос есть, снимать аморт не хоцца, да я и не знаю как..))

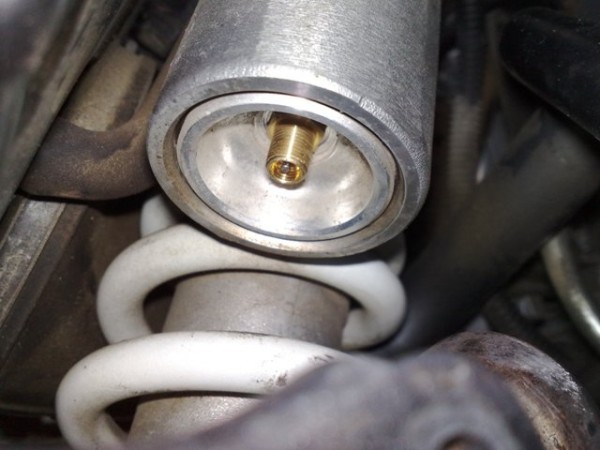

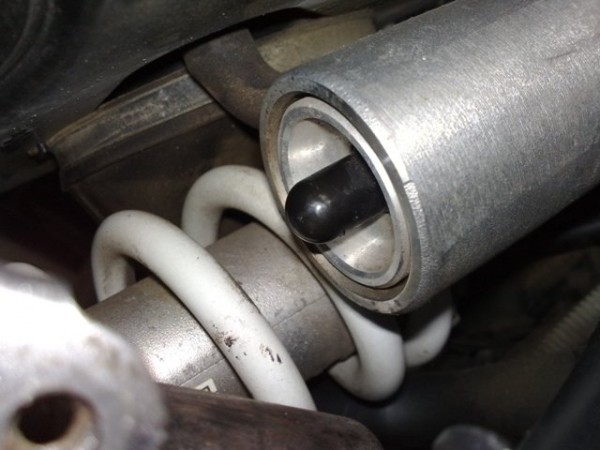

Когда снимал выпуск, добрался до "пневмобачка", висящего справа от заднего амортизатора...
Снизу у него колпачок, под колпачком - резьбовая пробка, под пробкой - ниппель, как на колесе.


В общем-то, снимать выпуск не обязательно, но раскрутить хомут, сжимающий части выпускной системы, придётся, иначе не удавалось прикрутить штуцер насоса.


В амортизаторе оказалось около 7 атмосфер (с учётом того "пшика", что я сделал ранее :hi_hi_hi: )
Докачал.

[РомыЧ]

Вот спасибо! Все ясно. А то целую тему все качают, а где и как не ясно) На счет хомута было подозрение.)

[Куб]

Где можно найти параметры пружины dr650se? Число витков, длину в свободном состоянии и т.д.?
Начну сам гуглить, но может кто уже знает?

[haris]

Привет. Вчера разобрал аммортизатор. Пружина 25,5 см. Но мотоцикл 1998 года выпуска.
Самого интересует длинна новой.

[Куб]

Та же Самая тема. Может, Тимофей знает? Хочу попробовать в пм гараж заказать.

[haris]

Лучший вариант - пружина от ДээРа 800. Полностью подходит. Но они разные по жесткости бывают по-моему. Во всяком случае они разных цветов... Gogi63 знает.

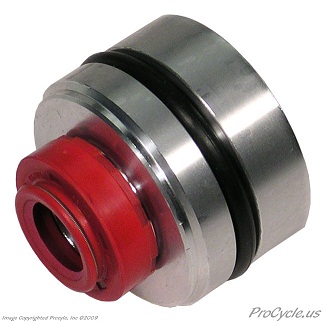

Разобрал полностью аммортизатор. А коль разобрал, то не плохо было бы поменять обойму с манжетами. Просайкл - далековато и долго. Не знаете, ближе нет ничего? Может от чего подходит?Слушайте. А только сальник (тот что красного цвета) нельзя поменять? На оригинале он снимается. Да в оригинале там и не сальник стоит,а манжета в металлической обойме.

Прикрепленные изображения
