не пойму что за деталь, помогите разобраться Опции

[loginz]

Здравствуйте.
я новичок в мотоциклах! )))
у меня DR250RS
разбираюсь с электрикой - не светят фары (что-то напутано в проводах)!

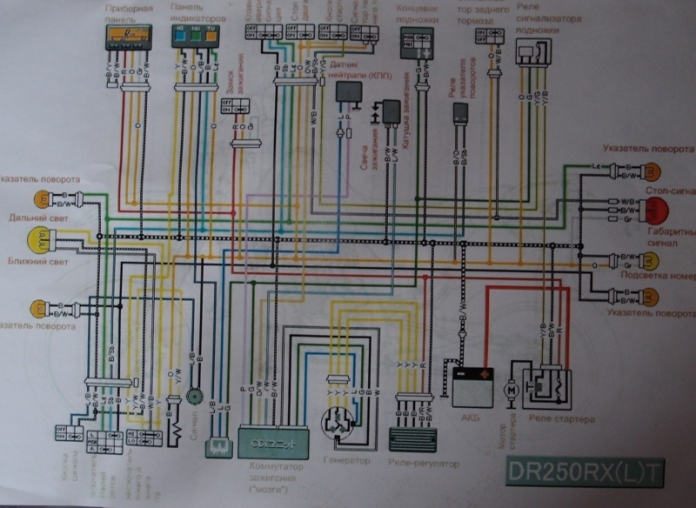

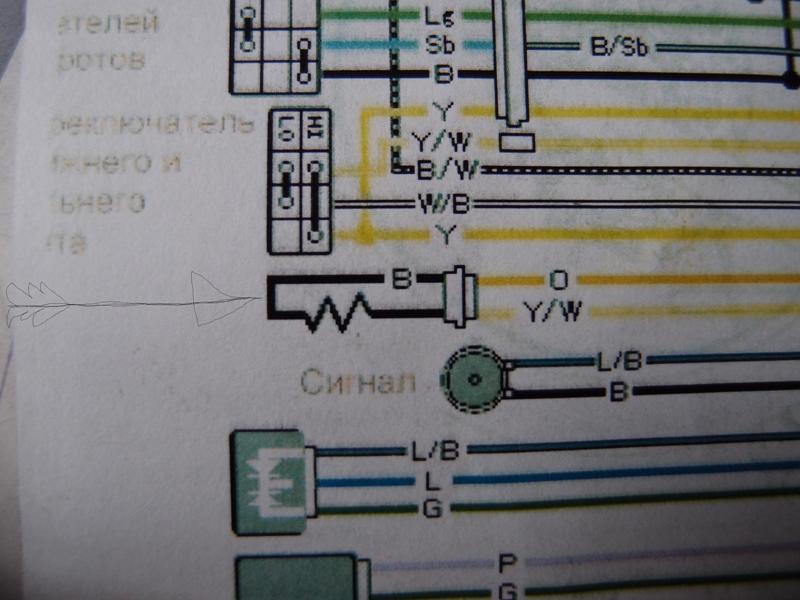

На схеме мне непонятна одна деталь (отмечена мною кружком и показана красной стрлкой), расположена на цветной схеме между переключателем ближ/дальн и звуковым сигналом.
Подскажите, пожалуйста, что это? и где она располагается на мотоцикле!

Эскизы прикрепленных изображений



[car-bon]

Деталь - реле включения фары после срабатывания стартера. На твоём, скорее всего его ещё нет. Схема, как можно заметить в нижнем правом углу, от мотоцикла 1999 года выпуска

[prokrust]

если это реле отключения света то обмотка ее должна как то на кнопку стартера завязана или на реле стартера и не обозначена контактная группа.
Возможно на DR-ах и не применяется такое реле из-за малой лампы в фаре.
Это что то другое

Покурил схему и пришел к выводу что это предохранитель который над аккумом

[loginz]

Покурил схему и пришел к выводу что это предохранитель который над аккумом

правильно ли я понял. что это предохранитель защищает только проводку ближнего/дальнего света?
показана интересно, как катушка (по нашим обозначениям)

[Сотона]

нет , это не предохранитель, предохранитель нарисован в "реле стартера" извилистая линия на красном проводе

[skorp777]

и где она располагается на мотоцикле!

Располагаться она должна или где-то возле фары,или возле переключателя света. а искать её по цвету проводов,где оранжевый переходит в желтый с белой полоской.И причем после ответвления оранжевого в панель ламп-индикаторов. Где-то так.

[loginz]

Дак все-таки, кто может точно сказать что это такое?
Фару снимал, там только реле поворотников есть (остальное клеммники) - других похожих релюшек у меня нет - может конечно недо комплект ))).

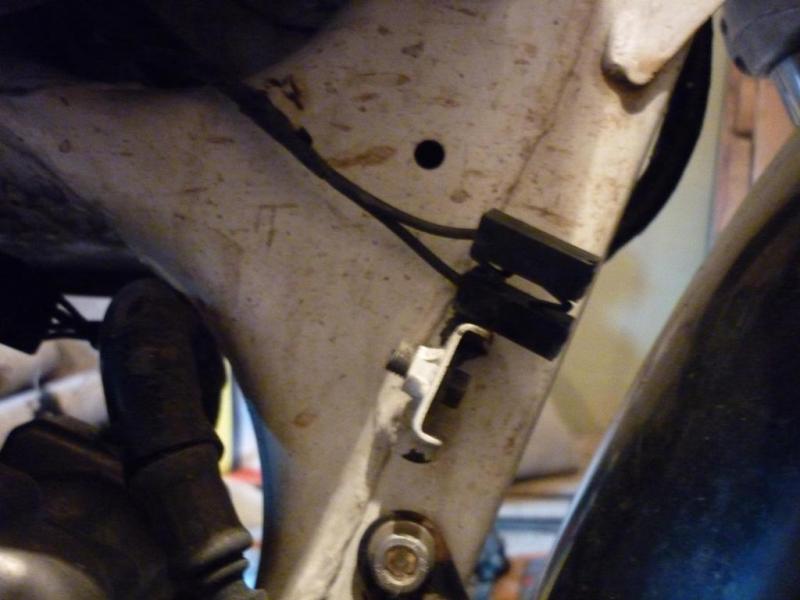

Кстати нашел еще непонятные контакты 2 шт. (провода к ним черные): справой стороны под бензобаком (без снятого бака невидно).
см.фото

Эскизы прикрепленных изображений



[metallizer]

а где у тебя сигнал?
по моему это к сигналу провода.

[loginz]

а где у тебя сигнал?
по моему это к сигналу провода.

сигнал на полочке )))
на моте пока не стоит.

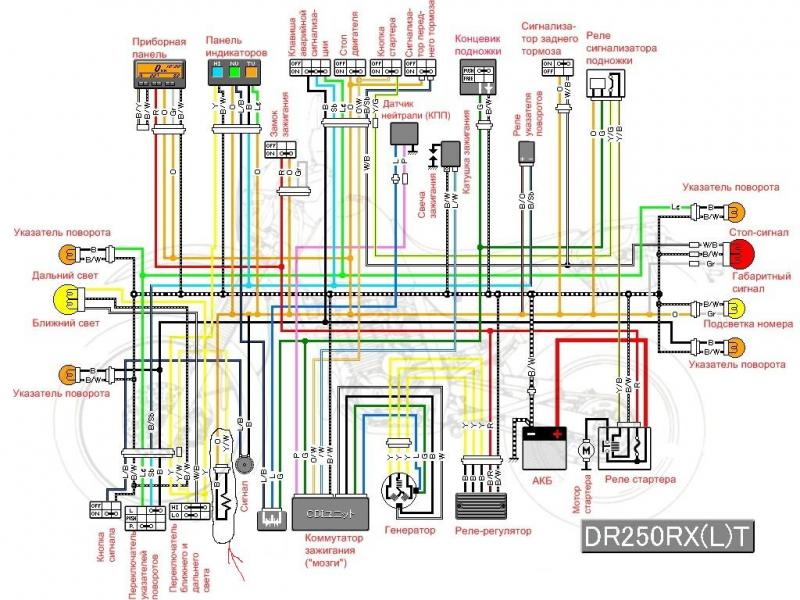

есть у кого-нить схема именно для этого мота DR250RS ?

[loginz]

Все - разобрался!
Было много чего напутано! ))) из-за замены фары предыдущим владельцем (ами)
+ и - и соединения проводов неверны, сейчас переключаеся нормалек.
Только ближний горит сразу при включении зажигания! хотелось бы ее через релеюшку воткнуть, которая коммутирует только при работающем двигателе
Подскажите, что за реле? может аналог какой нить установить?

[skorp777]

А тумблер поставить в цепь ближнего не хочешь? Проще,и иногда полезно- если едешь по бездорожью, не жгешь зря лампу.

[serg]

Эта схема именно для R-ки. Кстати, на ней НЕТ схемы автоматического включения фары после заводки.

[loginz]

я пока временно отключил ближний свет (просто разомкнул контакт ))) )
когда включаю зажигание, загорается только габаритка, так и всегда горит
а когда мне надо подсветить я включаю дальний тумблером )))

пока так.

[Kalin]

померяй зарядку с фарой и без, у некоторых она без фары 12 вольт

[Варион]

копался в проводке,искал ЭТО. Оказалось просто соединение разьемное, в силиконовой трубочке.

[Варион]

Не первый раз вижу такое


нафанада? и почему у меня нетуу, забыли или скрутили?

[Staff]

Это электрический контакт, следовательно - земелюшка, другого быль не может.

[VIT]

нафанада? и почему у меня нетуу, забыли или скрутили?

это земля -- от экрана с высоковольтного провода (чампионовского) у меня стоял такой на моте (на фото видно чампионовскй колпачок)
провод в экране для того что бы не было помех
видно у когото на что то давало наводку (ставили скорее всего джпс) и на него была наводка

[Варион]

это земля -- от экрана с высоковольтного провода (чампионовского) у меня стоял такой на моте (на фото видно чампионовскй колпачок)
провод в экране для того что бы не было помех
видно у когото на что то давало наводку (ставили скорее всего джпс) и на него была наводка

глазастый )))




а для чего вообще этот винт?

[VIT]

а для чего вообще этот винт?

для проверки давления масла

[AHOHCbI]

Дак все-таки, кто может точно сказать что это такое?
Фару снимал, там только реле поворотников есть (остальное клеммники) - других похожих релюшек у меня нет - может конечно недо комплект ))).
Кстати нашел еще непонятные контакты 2 шт. (провода к ним черные): справой стороны под бензобаком (без снятого бака невидно).
см.фото

я суда поставил от ваза клаксон, он идёт с креплением и с папками, как раз под такие мамки)))) и стоит 150 руб
против родного за 800 руб (зато родной меньше в два раза, а звучит помоему громче, тем более джапан)

[Сhestar]

устал бороться с пропажей света,по схеме добрался до этой детальки
знающие ответьте,что это и где стоит?(а то мопед сломаю невзначай )

[Kopcak]

chestar700
Если верить картинке, то какая-то отдельностоящая катушка(индуктивность, обмотка). А что на другом конце желтых проводов?

[Leksey]

Эта фигня в цепи фары была принята мной (и кем-то еще) за балластик для плавности зажигания фары.

Стоит до выключателя и действует как на ближний, так и на дальний

А где стоит на моте - ну если под сиденьем не обнаружится, значит залеплена в жгуте где-то. За фарой таких штук я не припомню.

[Сhestar]

Kopcak
не резко,но узнаваемо
забыл добавить,не горит контролька дальнего,был бы обрыв,все равно горела бы

Эта фигня в цепи фары была принята мной (и кем-то еще) за балластик для плавности зажигания фары.

а не эта приблуда включает фару после нажатия кнопки стартера?
