Всем привет!
Вопрос следующий: какой длины стандартные, заводские пружины устанавливаются в переднюю вилку Suzuki Djebel 250 XC? От чего зависит высота (длина) вилки?
Дело в том, что на моём аппарате морда заметно опущена вниз, по сравнению с мотом брата, да и всеми остальными Дюбелями тоже. Опыта работы с вилкой нет, поэтому пытаюсь найти причину. Из предположений только короткие пружины или низкий уровень масла. Кстати изначально думал, что масла вообще нет, потому что очень уж она мягкая и низкая. Вчера с братом разбирали вилку - масло есть... Прозрачное, с едва заметным желто-коричневым оттенком. Доставали пружины из перьев, измеряли их длину, оказались по 46,5 сантиметров! Если кто измерял свои пружины, поделитесь инфой.
После разборки-сборки поехали продубасить слегка! Я бы сказал, что дорога была вполне "эндуристая", местами даже с отрывами - вилку не пробивало. Гоняли быстро и медленно, в горку и с горки, пески, вода и пр...
Возможно кто-то сталкивался с подобным траблом - что посоветуете? Мне что-то с трудом верится, что пружины могли сами-собой убиться, когда мотоцикл по экстриму НЕ эксплуатировался вообще!!!
---------------------------------------------
Так.. По-моему я начал потихоньку разбираться сам. Моя вилка, точнее её внутренности, имеют напрочь такой вид:

В то время как яповский мануал демонстрирует несколько иное решение

Сравнивая эти два варианта видно, что у меня отсутствует позиция "15" по яповскому мануалу. Что же это получается? Вилка что ли не родная?

[Huandi]

Занижают японцы просто всеми средствами. Иногда укорачивают даже пружины в вилке.
У ДРЗ вилка с регулировкой отбоя. В остальном она почти такая же.

[=Kamchatka=Endur...]

Quote (Huandi)

У ДРЗ вилка с регулировкой отбоя. В остальном она почти такая же.

Получается, что у меня ДРЗетовская вилка?

[Huandi]

=Kamchatka=Enduro=, а у тебя в верхней крышке пера есть снаружи болт для регулировки?

[=Kamchatka=Endur...]

Quote (Huandi)

...есть снаружи болт для регулировки?..

Неа. Снаружи вилка абсолютно идентична той, что у брата на GPS ver. Тоесть нет никаких дополнительных болтов, винтов регулировок. Отличие лишь в том, что на штоке нет втулки, которая в яповском мануале под номером 15.

[Huandi]

Значит не дрз-товская. Посмотри внимательнее, там больше отличий - на всю систему регулировки отбоя.

[=Kamchatka=Endur...]

Завтра раскидаем вилку брата, посмотрим, что у него там. Есть подозрение, что отличие внутренностей будет лишь в наличии у него втулки на штоке. Если так, то дело за малым... Токарь хороший есть, материал тоже.

[parmenoff]

Вилку брата раскидывать не стоит, коли не течёт. Пишу с кпк, поэтому не видно картинки. Но сдаётся мне, что поз.№15 это хреновина, которая накручивается на шток и потом на неё накручивается крышка пера. Такой тюнинх видел у denees*а. Пришлось заказывать такую штуку у токаря.
З.Ы.: Камчатка, у тебя наверно и зад опущен по полной программе. Видимо прошлый хозяин был очень невысокого роста. А ещё Дюбеля 250-ку не рекомендуют женщинам. Такого вполне можно.

[=Kamchatka=Endur...]

Quote (parmenoff)

...сдаётся мне, что поз.№15 это хреновина, которая накручивается на шток и потом на неё накручивается крышка пера...

Ты абсолютно прав! Именно эта хреновина и есть, которая накручивается на шток. Вилку брата раскидывать не будем, а просто открытим крышку пера. Я практически уверен, что у него есть эти втулки... Когда будет точное подтверждение, пойду к токарю.
ПО части зада..) С Япии он был в "стандартном" положении. Здесь подняли на один(единственный) болт. После этого зад встал на один уровень с братовым.

[shupaltse]

Quote (=Kamchatka=Enduro=)

Если кто измерял свои пружины, поделитесь инфой.

46,6 обе.

[veyngold]

возможно, укорочены трубки, на которые накручиваются пробки пера - так можно укоротить вилку.
все понятно, прочел тему про вилку, ответил там же. эту тему закрыть, или нет?

[=Kamchatka=Endur...]

Я думаю закрывать не надо... Я сюда отпишусь с результатами работ и выложу фотки, если будет что-то интересное. Дабы тема была завершена полноценно и с результатом.

[serg]

Quote (=Kamchatka=Enduro=)

у меня отсутствует позиция "15"

У меня тоже. Вилка вполне устраивает по всем параметрам.

[=Kamchatka=Endur...]

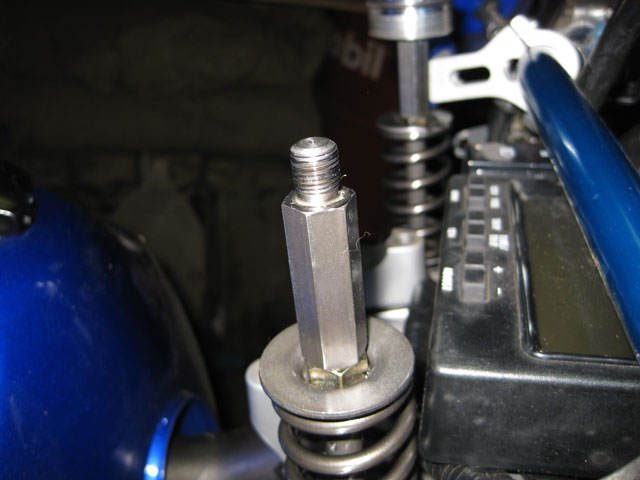

Сроки слегка затянулись и разборка вилки провелась только вчера. Как я и предполагал, отличия в конструкции присутствуют. Но только в виде ввертышей... то есть удлиннителей штока. Сегодня один экземпляр был отдан токарю для копирования.

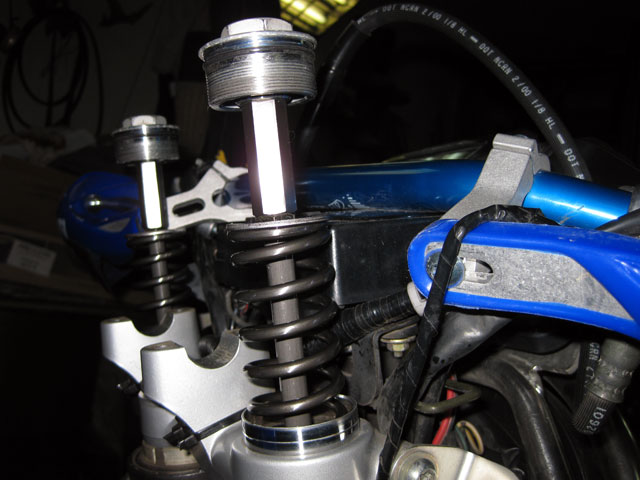

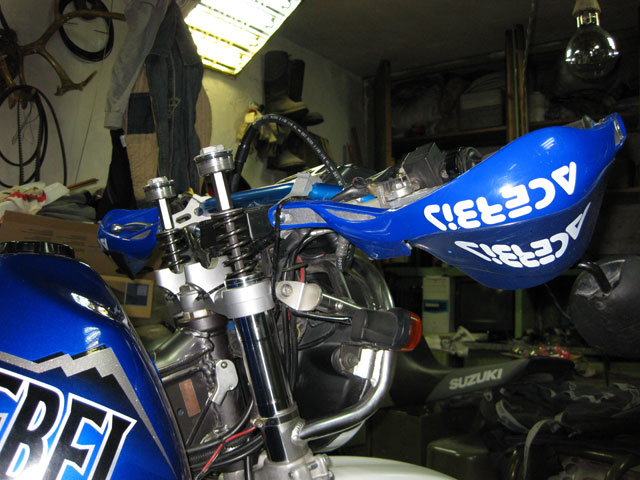

Ниже приведены фотографии процесса и первая версия для изготовления. На выполнение "грамотного" чертежа времени не хватило, ограничился корелом. Далее выложу всё "по уму"))

[Huandi]

=Kamchatka=Enduro=, перья в траверсах у тебя еще опущены.

[=Kamchatka=Endur...]

Quote (Huandi)

перья в траверсах у тебя еще опущены.

Нет, не опущены. Да и фотографии эти не моего, а мотоцикла брата. Мы сравнивали положение вилки на обоих аппаратах, там всё однаково. Только у него есть накрутки, а у меня нет.. пока нет..

[Huandi]

Ну на мотоцикле брата опущены значит.

[shupaltse]

может подняты?
я смотрел по мануалу картинку, там не очень понятно, но вроде как одну риску видно выше траверсы верхней. как правильно?

[Ghost]

это же нестанрдартные надставки....в родне таких вроде нет =)) интересно как ними вилка работает...могут стать еще одним товаром в нашем магазине, ну если конечно хорошо себя покажут

[Huandi]

Quote (shupaltse)

может подняты?
я смотрел по мануалу картинку, там не очень понятно, но вроде как одну риску видно выше траверсы верхней. как правильно?

Ну...да, перья скорее подняты, а морда в резузультате опущена. Правильно - как нравится. Это же регулировка, влияет на угол наклона вилки (кастер) и управляемость.

[Ghost]

там 2 риски на обоих перьях специально чтоб каждый мог поставить так как ему удобно....а вот то что ты опустишь вилку в траверсах будет влиять только на высоту мота..не на жесткость вилки, да и угол поменяется незначительно...этим изменением скорее всего можно пренебречь.

[shupaltse]

Quote (Ghost)

это же нестанрдартные надставки

как это нестандартные) у др она такая же, например.

Huandi, вообще перья не двигаются, это траверса относительно перьев поднимается или опускается))) так что твой вариант "опущены" был верный, только не к тому употреблён.

[parmenoff]

Quote (Ghost)

да и угол поменяется незначительно...этим изменением скорее всего можно пренебречь.

Меняется и значительно управляемость. Достаточно прокатиться на двух разных мопедах. Считается, что чем меньше угол(перья просажены в траверсах), тем острее управляемость и наоборот. А если при этом по полной задран задок, то очень непривычно.

[=Kamchatka=Endur...]

Р-Р-Р-р-рррррррр!!!!!!! Мужики, блин!!! Да что ж вас так понесло????!!! Накрутки на штоки родные!!! В каталоге одного известного продавца запчастей, есть вариант вилки с ними в комплекте. Я же писал уже об этом. Что касается "перья подняты или опущены", то у брата мот приехал с такими настройками. У меня то же самое абсолютно. Более того, я видел не один мотоцикл с подобными характеристиками вилки. Кстати, предлагаю поделиться фотками своих "узлов", только если они в состоянии родных настроек. Так можно объективнее рассуждать о том, как "правильно"))

[shupaltse]

интересно, кто и как докажет, что это "родные" настройки)
