Багажные рамки на Шерпу Опции

[rus86]

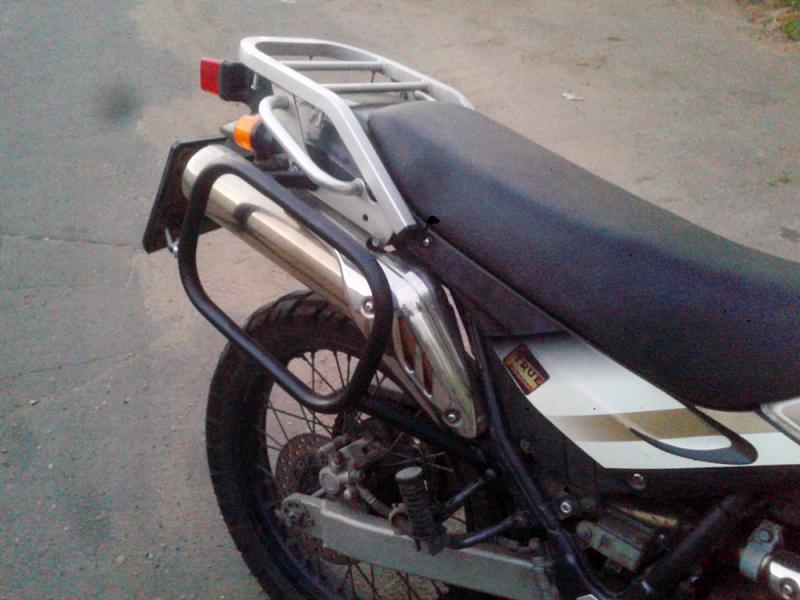

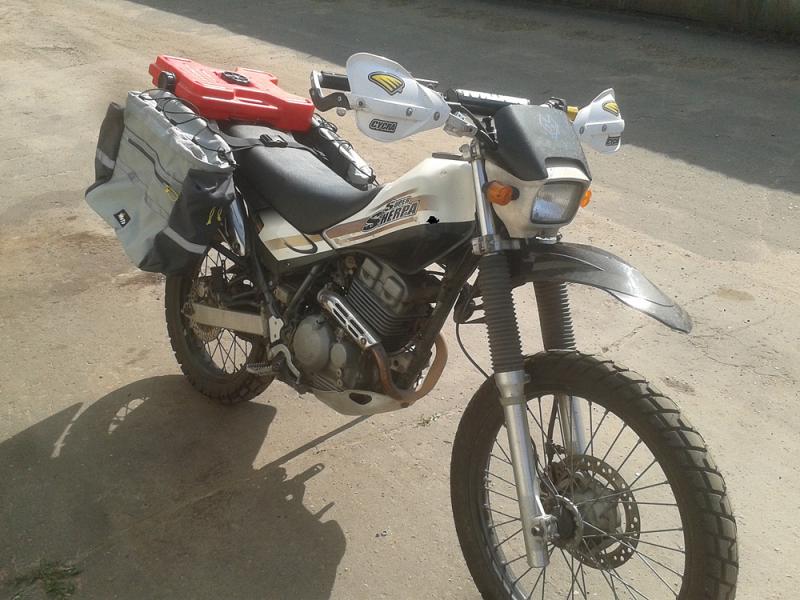

Проездил прошлый сезон почти всегда с канистрой 5л на пассажирском сидении, надоело, неудобно, а без канистры как то стремно в пампасы забуряться далеко. Еще неплохо иметь возможность повесить полужесткие сумки с которыми езжу в дальняки на Триумфе, вдруг на Шерпе нужно будет далеко поехать. Решил сам ваять рамки. Перед изготовлением рамок смотрел чужие фотки, что бы понять идею, разные варианты. Надеюсь мои фотки тоже кому-нибудь помогут. Профиль 15ммх15мм, стенка 2мм. Общий вес конструкции 2,9кг. Трубогиба у меня нет, поэтому пришлось обходиться без плавных изгибов. Варил полуавтоматом. Опыта сварки не было вообще. В принципе потребность в рамках и сподвигла к покупке сварочника. В отсутствии полужестких сумок для дальняка на левой рамке можно установить канистру, а на правой ремнями прикрутить небольшую сумку, например с дождевиком.

[serg]

Если хочешь, чтобы фото остались надолго, загружай их на форум. На другом ресурсе они сдохнут рано или поздно.
Ограничений по размеру нет.

[fanaruk]

Привет!
Молодец, классно получилось! Меня такие же мысли посещали, сконструировать что то подобное, но увы не успел.... пополнение в семье и жена заставила расстаться с шерпой.

[Salvador]

rus86 зачетно! Что то похожее попадалось в продаже на Украине, но из круглой трубы, и стоит немало 230$ с доставкой в Россию. Так что можно налаживать бизнес и продавать по 100$

Прикрепленные изображения



[hedhog]

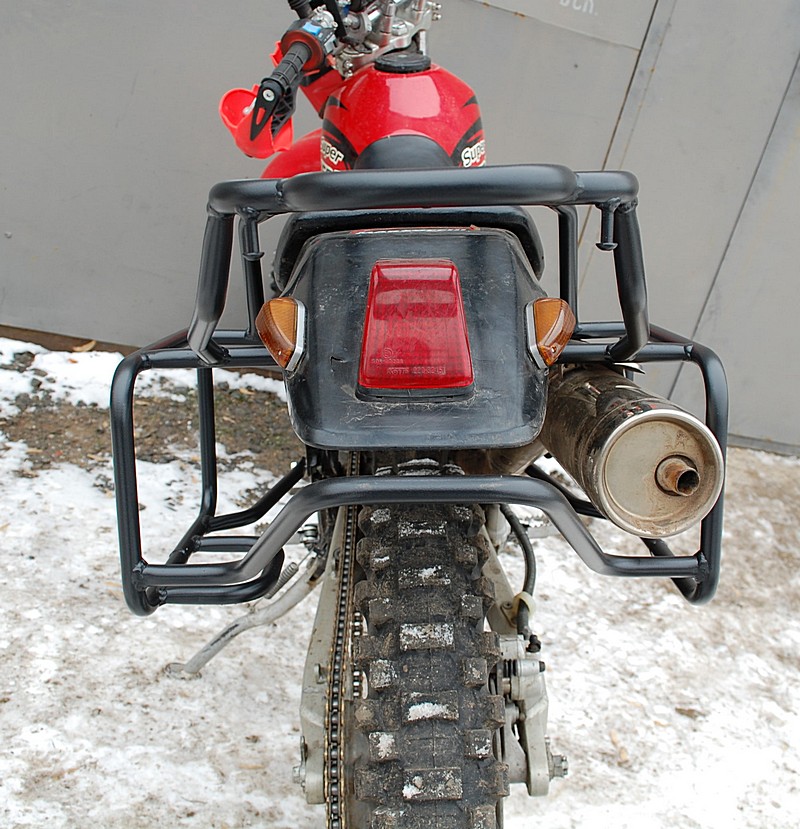

боковые рамки в дополнение к стоковому багажнику

[iliyxa_22]

Давно назревала идея к штатному багажнику сделать съемные боковые рамки с бугелями и креплением под канистру. Вот что получилось:




Использовались: втулки переменного внутреннего диаметра (14, на конце 8 ) для крепления рамок к мотоциклу - 6 шт., отвод сантехнический 90 гр. Ду15 - 10 шт., труба мебельная диаметр 19, стенка 1,5 - 3 м., электроды 2-ка, краска с балончика. Для крепления канистры вварена длинная гайка на 12, к болту, который ее держит, приварен барашек для удобства съема. Заправляется не снимая.
