Выжимка цепи Опции

[serg]

Люди, у кого есть качественная фирменная выжимка цепи, просьба снять основные размеры и, если возможно, сделать простенький чертёж.

Типа таких:

[SD250]

у меня есть. как вырвусь в гараж, сделаю.

[fan31051973]

большая просьба выложить чертёж я бы тоже на завод заказал

[serg]

Миха, ждём-с

[Сотона]

у меня кетайская есть

[serg]

Так какая разница, размеры/чертёж если спроворишь, буду благодарен Она под нашу цепь нормально подходит?

[Сотона]

я пас, выжимка в гараже, гараж под снегом, до весны не открыть.
просто часть барахла домой затащил, думал мож и выжимка там, ан нет...

[serg]

Чертёж уже прислали (от руки нарисованный), но если кто ещё пришлёт, то будет очень хорошо.

[SD250]

тоже могу только от руки сделать и отсканить. Нужен или отбой?

[serg]

Миха, делай и присылай на мыло. А если ориентировочно прикинешь требуемое качество стали, будет вообще отлично.

[Сотона]

во блин:


а если такую минимусечку делать то ваще размеры не нужны )))

[serg]

Мне кажется, это велосипедная. Вторая точно.
Но принцип первой весьма интересен.

[motodennis]

Если говорить о велосипедной, то вот настоящая велосипедная и стоит всего 110р, а вот если бы для мотоцепи была за 110р....

[SD250]

Миха, делай и присылай на мыло

выслал. дублирую тута.

MOTION PRO














---------------------



Серега, а ты уверен что при изготовлении самостоятельно, получится сэкономить?
Стоимость подобных девайсов около 1000руб. не выйграть в мелкосерийном выпуске финансово.
основная часть (корпус) отлита из какого то чугуния. ты ведь не будешь делать пресс-форму под литье?)
а точить более затратно.

[serg]

Миха, мне сделает Дима Дед бесплатно... И материалы будут применены самые лучшие. Всё-таки, заводские условия.
Ему самому пригодится.

[abrazive]

serg эскизы того что я тебе отправил скорее это клепальник, а функциями как выжимки не пользовался, если укорачивать новую цепь, то обходился молотком и выжимкой от ижа, если снимать старую то обычно болгаркой или разъемный замок.
при первом склепывании цепи сменный штырек (у которого с одной стороны коническая часть для склепывания, а с другой стороны для выдавливания-выжимания) застрял навсегда в силовом резьбовом болте видимо его там расплющило как то, а сделано было плотно по посадке практически.
Серж фото сделаю если еще нужно возможно сегодня, некогда было разбираем ДРЗ для ревизии первый раз в жизни как в его так и в моей. (ДРЗ не мой а кента поэтому не сильно страшно )

[serg]

при первом склепывании цепи сменный штырек (у которого с одной стороны коническая часть для склепывания, а с другой стороны для выдавливания-выжимания) застрял навсегда в силовом резьбовом болте видимо его там расплющило как то, а сделано было плотно по посадке практически.

Качество стали, значит, поганое. СтОит обратить на это внимание при изготовлении.
Чаще всего именно функция склепывания и будет нужна, но всякое может быть, может, и как выжимка понадобится.

[Сотона]

на дюбелях сталь нормальная.
на строительных, что под пистолет.

[abrazive]

думаю что кроме стали (сталь была не помню или 45 или 40х или еще чтото качественное плюс термообработка) была допущена конструктивная ошибка нужно было свободнее размер делать внутри раз ее так закусило, хотя она и могла проворачиваться, проще иметь несколько разных целиковых болтов с разными наконечниками.

[serg]

проще иметь несколько разных целиковых болтов с разными наконечниками.

Вариант, причём неплохой.

[Huandi]

SD250, вспомнил уроки черчения? Я думал сейчас уже руками никто чертить и не умеет - ведь все на акаде делают

[veyngold]

предлагаю Михин вариант творчески переработать:

корпус вместо литья изготовить из болванки на токарном станке, торцевые отверстия и резьба в них выполняется там же. стали 45 на заводах как грязи. паз под цепь делается фрезой - операция простая. отверстие под ручку - чем угодно, хоть сверлильным станком на призме.
размеров нет, пардон.
пояснения: 1. "для выжимного болта" - отверстие и резьба в зависимости от диаметра болта.
2. "упорную втулку" - выточить втулку с наружной резьбой как в этом отверстии. во втулке сделать отверстие для выхода штифта цепи, ну и втулка должна выступать внутрь корпуса немного.
3. "ручка" делается из прута, скажем, ф12мм. на одном конце режется резьба и вкручивается в корпус. на поверхности ручки клево сделать накатку.
этот вариант мне видится наилучшим в отношении эффективность/технологичность изготовления (ну или удобность/дешевизна).
имхо.

[SD250]

SD250, вспомнил уроки черчения? Я думал сейчас уже руками никто чертить и не умеет - ведь все на акаде делают

плохо у меня с компьютером.. проще от руки эскизик накидать))

[Huandi]

проще от руки эскизик накидать))

Так я в положительном смысле как раз .

[fan31051973]

отличные чертежи и инфа СПАСИБО!!!!!!!!!!!

[abrazive]

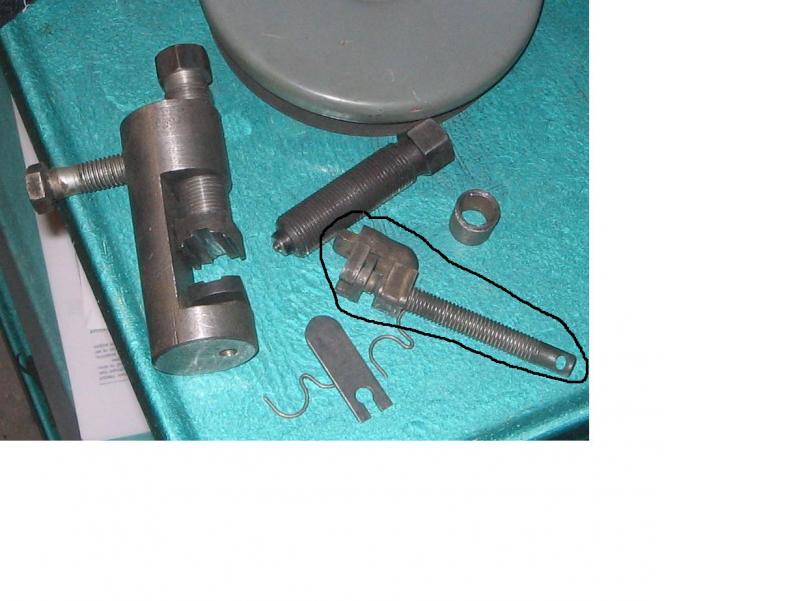

Серж вот моя выжимка. точнее клепальник.

если что не понятно спрашивай. обведенное это выжимка с ИЖа оригинал )))))

Эскизы прикрепленных изображений



[Варион]

обведенное это выжимка с ИЖа оригинал )))))

Так это для цепи???? Блинн. Я то думал что это для того чтобы держать спицу от проворота )))) Ей можно заклепать цепь, пробовал?

[serg]

И выжимка, и от проворота. Но у меня она при попытке выжать ось в цепи сломалась
Те, которые родом из 60-70-х, были на порядок крепче.
abrazive, спасибо за фото!
