Подскажите, Какой стороной ставится ведущая звезда? Опции

[Phantom]

Ведущая звезда имеет с одной стороны плоскость с зубцами, а с другой из этой плоскости выпирает некая "проставка", утолщение вокруг посадочных зубцов. Так вот... Подскажите, это утолщение ставится от себя или на себя?

[serg]

Выступом на себя. Касается Джебела и аналогов.
У DRZ-400 с точностью до наоборот.

[Phantom]

Выступом на себя. Касается Джебела и аналогов.
У DRZ-400 с точностью до наоборот.

Я почему спросил... У меня на звезде установленной выступом на себя со стороны к движку выработка звезды началась, а со стороны на себя ее нет... Вот и подумал, может не так поставил... Стояла выступом на себя, поставил от себя... Странно как-то...

[serg]

А у тебя заднее колесо нормально стоит? Маятник не смещён? Посмотри, мало ли...
Вообще, не должно быть такого.

[Phantom]

А у тебя заднее колесо нормально стоит? Маятник не смещён? Посмотри, мало ли...
Вообще, не должно быть такого.

Да нормально вроде стоит... как оно может не нормально встать? Маятник я тут как раз снимал на днях, мыл, перебирал, т.к. не шприцевался он на болту крепления, не проходила смазка... Разобрал, прочистил, все проходит, поставил на место, и обнаружил такую беду со звездой... Сейчас поставил как на дрз400, по твоим описаниям... Но за сомневался, решил спросить...

[serg]

Всё равно это не нормально. Что-то не так стоит. Посмотри сзади внимательно вдоль цепи, как что где расположено.
Мог бы посоветовать глянуть на другом Джебеле, но вполне может быть, что твой там у вас единственный.

[Huandi]

Дистанционные втулки можно еще перепутать.

[Phantom]

Дистанционные втулки можно еще перепутать.

на заднем колесе? Как проверить? Какая куда должна стоять? Благодарю за ответы.

[serg]

Помнится, короткая справа, у диска тормозного, длинная слева.
Главный критерий, цепь точно посередине ловушки идёт. Если не посередине, то точно перепутаны и должен быть выгрызен приличный участок внутренностей оной.

[kserv]

у меня на DR250R, стоит вместе с крышкой закрывающей ведушюю звезду скоба, для защиты картера и выброса цепи я по ней ставил цепь посередине получаеться, ну может в мануале на чертеже маятника будет видно что куда (сам не снимал).

[Phantom]

Помнится, короткая справа, у диска тормозного, длинная слева.
Главный критерий, цепь точно посередине ловушки идёт. Если не посередине, то точно перепутаны и должен быть выгрызен приличный участок внутренностей оной.

Ловушка живая, по бокам, во всяком случае, нижний болт покоцало, т.к. съедена нижняя резиновая вставка... а вставки правильно стоят, длинная у диска, короткая у звезды. Щас пойду сфоткаю звезду, может это нормально...

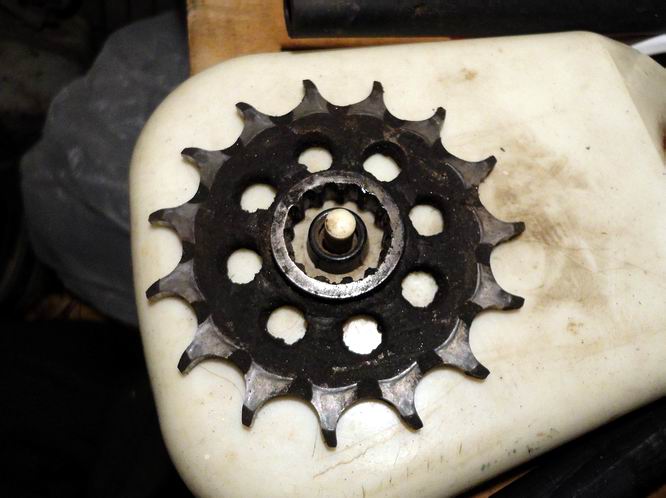

Вот на этой стороне есть следы выработки:

А на этой вообще не следов, как будто она не "ходила"...


Пробег звезды не более 500 км.

Может такая выработка это нормально, а я зря паникую, тогда почему ее нет на другой стороне?

[SanSanych]

Помнится, короткая справа, у диска тормозного, длинная слева.

а вставки правильно стоят, длинная у диска, короткая у звезды.

КЕП в недоумении

[serg]

Пробег звезды не более 500 км.

Может такая выработка это нормально, а я зря паникую, тогда почему ее нет на другой стороне?

Нет, не нормально. У меня по бокам (обоим) такая выработка и после 10 тыс км не набивается.

КЕП в недоумении

Я не помню... Может, и наоборот.

Так, специально достал новые втулки, заказанные с Мегазипа, глянул по партнамберам Мегазипа и обнаружил, что я прав. Длинная со стороны звезды, короткая со стороны тормозного диска. Аминь.
Поэтому, если у тебя действительно

длинная у диска, короткая у звезды

то причина износа звезды кроется в неправильной установке втулок. Всё, вопрос решён.

[Huandi]

Serg помнит верно. Короткая у тормозного диска, длинная у звезды.

[serg]

Тему перенёс в Ходовую.

[Phantom]

Нет, не нормально. У меня по бокам (обоим) такая выработка и после 10 тыс км не набивается.
Я не помню... Может, и наоборот.

Так, специально достал новые втулки, заказанные с Мегазипа, глянул по партнамберам Мегазипа и обнаружил, что я прав. Длинная со стороны звезды, короткая со стороны тормозного диска. Аминь.
Поэтому, если у тебя действительното причина износа звезды кроется в неправильной установке втулок. Всё, вопрос решён.

Итак, пойду переставлять длинную к звезде, а звезду выступом на себя.
Благодарю всех за участие... Через пару тыщ отпишу все ли прошло...

[Javdet]

Phantom , а если при "твоем" положении втулок поставить ведущую звездочку "неправильно", то как цепь - нормально, через середину ловушки проходит?

Если да, то это может стать неплохим способом проехать еще сколько-то на старой звезде.
Ну, я имею в виду, что если увидел выработку на звезде - перевернул ее другой стороной, переставил втулки - и можно еще поездить. .

[Phantom]

Phantom , а если при "твоем" положении втулок поставить ведущую звездочку "неправильно", то как цепь - нормально, через середину ловушки проходит?

Если да, то это может стать неплохим способом проехать еще сколько-то на старой звезде.
Ну, я имею в виду, что если увидел выработку на звезде - перевернул ее другой стороной, переставил втулки - и можно еще поездить. .

Я не могу сказать точно. У меня изношена резиновая вставка, нижняя которая, в ловушке с какой-то стороны, было это результатом того, что стоят не правильно проставки или просто износ из-за других причин я затрудняюсь сказать...

[Варион]

пробывал менять эти дистанционные втулки местами, так тогда колесо на место не встаёт-ведомая звезда упирается в маятник. Как их можно неправильно поставить?

[serg]

Как их можно неправильно поставить?

Талантливым людям многое доступно. Они и болты молотком могут забить

Phantom, очень надеюсь, что это было единственное последствие талантливости предыдущего хозяина...

[Сотона]

тоже не получалось втулки местами поменять, вернее получалось но потом очень долго пытался вставить колесо на место, тормозной диск не входил куда надо.

[Phantom]

Талантливым людям многое доступно. Они и болты молотком могут забить

Phantom, очень надеюсь, что это было единственное последствие талантливости предыдущего хозяина...

Мог и я перепутать, просто не предать значения... но на меня это не похоже... Как потеплеет, попробую правильно поставить, отпишусь... А так я никаких проблем по упиранию звезды в маятник и не вхождению торм.диска не испытывал, сколько раз все снимал/ставил...

[Sambainu]

у меня такая же ситуация как у автора темы, износ с одной стороны
вот фото 14й звезды, прошла километров 200:


а это фото 13й звезды, прошла около 60км:


с другой стороны износа нет ВООБЩЕ, т.е. как новая, поэтому фото не привожу

п.с. звезды стояли буртиком наружу, втулки на задней оси местами не путал, люфтов вала нет (только звезда по нему немного ходит (около 1 мм), но я так понял что это норма,), цепь вроде ровно стоит:




вообщем жду ваших советов

[car-bon]

Sambainu , норма!
Звезда изнашивается только с той стороны, которая тянет.

[Sambainu]

Sambainu , норма!
Звезда изнашивается только с той стороны, которая тянет.

так причем здесь это, у меня износ в плоскости движения звезды, а Вы имеете ввиду обычный износ, когда зубья стачиваются осями цепи, насколько я понял
Вы про такой износ:

?
Главный несколькими постами выше говорил что такого быть не должно, вот я и задумался
