Самодельное крепление навигатора (Garmin E-Trex, 60CSx и др), Делимся опытом Опции

[Fibber]

Долго вынашивалось в мозгу и наконец воплотилось ))) Ну... задолбался из рюкзака его вытаскивать постоянно )))
Все сделано на коленке в своем гараже.За основу крепления взял текстолит толщиной 19мм. Обрабатывается без особых проблем рашпилем, болгаркой,ножовкой по металлу.

Из дюрали были изготовлены детали держателя навигатора. Дюралька нужна 2мм.

После изготовления зачищаем наждачкой насколько хватит терпения )) Далее придаем изделию благородный вид, заодно руки не будут пачкаться об люминь. В хозяйственном магазине покупаем жидкость для промыва канализаций "КРОТ" (ЩЕЛОЧЬ !!!! ) В пластиковую посудину наливаем Крот и опускаем дюралевые детали, происходит реакция и дюраль покрывается белейшим слоем окисла.Промываем,Вытираем. Осторожно с руками и одеждой !!

Нижнее крепление к перекладине я взял от неизвестного донора. Металл 4 мм.

Можно изготовить и самостоятельно, нужны тиски посерьезней и 3 болта,прутка диаметром 10-13 мм.

Засверливаем отверстия и нарезаем резьбу в текстолитовой детали.Что б ничего не выкручивалось от вибрации,резьбу нарезаем первым метчиком, болты закручиваются весьма туго.

Обматываем перекладину изолентой в месте крепления и собираем конструкцию.

Больших испытаний не было, на небольшом тест драйве конструкция подтвердила свою жизнеспособность )))

Отверстие под перекладину высверливалось перьевым сверлом, дрель на станине, в тисках зажаты 2 куска текстолита,один для крепления, другой просто пострадавший ни за что ))) Сверлим посередине.

Вот что творит "Крот" с дюралью )))

Ну и прару своих косяков ))) Первый вариант крепления не прокатил ((( Крепежку на руль так же делал из текстолита, но резьбу нарезал вдоль волокон, при затягивании все лопнуло )))

Лопнул и латунный болт который планировалось заворачивать в навигатор. Резьба там с более крупным шагом, болт подходит от некоторых материнских плат

Вырезал по размерам с чертежа http://www.goza.ru/velo-26.htm

Alex(ой, уже Алексей), сделай фото поменьше. Не влезают в 15" экран ноутбука. Да и фотки можно сразу сюда вставлять, а не ссылками с Радикала. - parmenoff

[XAPOH]

Алексей, это самый пацанский крепеж из тех что доводилось видеть для етрексов ;-)
После такого все прочие крепежи не канают. Особенно стоковый пластмассовый за кучу неоправданных денег.

Мое непацанское решение (украдено из инета), люминь, скреплено поксиполом и заклепками, обработано напильниками-надфилями:

[Fibber]

Настало время зимней модернизации ))
Устойчивая тенденция - на скорости навигатор отключается из за вибрации (( Нужно модернизировать крепеж - отвязывать от руля через резину.

Touratech овские крепежи все с виброизоляцией и весьма не хилой ! http://www.touratech-usa.com/shop....M6ABA09

Не встречалось ли резиновых изделий,пригодных для такой конструкции ? Автомагазины пролазил - вариантов не подглядел

[Huandi]

Вибрация лучше всего гасится большей массой. Вспомните зеркала заднего вида...

[SD250]

Пластину пористую (губчатая резина), ищи в фирмах которые торгуют кольцами, манжетами, шлангами и пр. Толщина от 3 до 50мм бывает.
Где применяется?
1)уплотнение разъемных соединений,
2)для амортизации и виброизоляции в приборостроительной и машиностроительной отраслях,
3)изготовление деталей вырубным способом,
4)уплотняющая звукоизолирующая прокладка на металлические листы и каркасы на вукоизолирующих капотах дизелей,
5)прокладка на упаковочной таре,
6)изготовление спинок для сидений,
7)электроизоляционная прокладка в стиральных машинах,
8)уплотняющая прокладка в замках кассет для крепления кабельных трасс,
9)уплотнение дверей в станциях управления и т.п.
......
Или приезжай в ЕКБ отрежу сколь надо

Добавлено (07.11.2009, 20:01)
---------------------------------------------
Можно через Порилекс (вспененый пенополиэтилен) сделать. этого добра хватает на любом хоз. рынке. для кровли в основном используется.

[Fibber]

В смысле не просто куска резины, а некой конструкции.Например два болта заплавленных в резину.

[SD250]

я не предлагаю какую то определенную конструкцию, предлагаю только материал.
можно сделать как угодно..выруби шайбы и используй винты как направляющие.

[Ilia1000]

Да уж надежнее таких экземпляров ни где не купишь!!! Я тоже собираюсь сделать что то подобное! Ато смотрю у друзей пластиковые-оригинальные все поламались!Зачем такие деньги переплачивать!

[XAPOH]

Немного не в тему крепежа...

Quote (menu)

Устойчивая тенденция - на скорости навигатор отключается из за вибрации (( Нужно модернизировать крепеж - отвязывать от руля через резину.

В моем случае после того как ЭТО (самопроизвольное отключение) началось модернизация крепления уже не помогла. Все равно отключается. Видимо, не все продумано в етрексе.
Решилось только установкой внешнего питания (зарядка от моторолы (китай в связном не брать - тоже разваливается от вибраций)) через прикуриватель.

[Shurik]

Леш,а если взять резинки от автомагнитолы с диском,на них привод держится? Или по твоему рисунку заделать болты в силиконовый герметик а может в полиуретановый.

[Fibber]

Модернизировал. Донором подушек стал DVD ROM )) В резинки вставил тонкие латунные трубки исключающие ненужную деформацию при затяжке болтами.

Конструкция несколько потяжелела ))

Подушки очень подвижные и мягкие.Материал - явно силикон.

Теперь у нас два варианта - либо получаем устойчивую навигацию, либо Shurik, покупает мне новый DVD привод

[shupaltse]

я фигею с лёшиных штуковин! РУКИ.

[Leksey]

Руки просто чудо.

Мелкую дрожь (самую опасную) должно погасить. Крупную убирать - только на пружинки вешать, - поди не стоит.

[Set]

Потерял немного времени и вот что случилось... материалы: металл от капота авто, кожа от старых сапог супруги... :-)

[Ilia1000]

Вот замутил себе крепление на руль, обтянул белой кожей ,получилось легкое и очень крепкое!!!

Добавлено (05.03.2010, 23:57)
---------------------------------------------
Только вот осталось придумать как подключать зарядку в длительных поездках!?!

[shupaltse]

Quote (Ilia1000)

Только вот осталось придумать как подключать зарядку в длительных поездках!?!

а дырку в держателе навигатора не сделать? напротив четырёх-пиновой дырки в навигаторе.

[serg]

Вася, правильно сделал, что перенёс сюда. Я забыл про эту тему.

[Plus]

Ilia1000, Считаешь такой крепеж достаточным, чтоб навигатор не потерять?

[Ilia1000]

Quote (Plus)

Ilia1000, Считаешь такой крепеж достаточным, чтоб навигатор не потерять?

На все 100%. Проверено! Плюс ремешок на руль, кому все равно страшно!

Quote (shupaltse)

а дырку в держателе навигатора не сделать? напротив четырёх-пиновой дырки в навигаторе.

Дырку то можно сделать, но как открывать и куда девать резиновую защиту от воды, на корпусе гармина?????????

[nick_123]

Quote (Ilia1000)

Вот замутил себе крепление на руль, обтянул белой кожей ,получилось легкое и очень крепкое!!!

весьма достойно. Беру на вооружение. Правда самого навигатора еще нет, но принцип ясен.
Кстати замечу, что это крепление, как и подставка под мот, говорят, что руки у автара растут откуда надо

Добавлено (06.03.2010, 13:30)
---------------------------------------------
конечно все самоделки достойны уважения, но эти изготовлены просто красиво

[4ЁРТ]

МОЛОДЦА !!!!! БЕРУ ТОЖЕ НА ВООРУЖЕНИЕ

[cherish-nick]

Перенесено из темы про капиталистические идеи. serg

Не знал куда впихнуть, но так как на реализацию сподвигла идея, увиденная в этой ветки, в общем сюда и добавляю.
В общем обзавелся я таки навигатором, взял для начала Гармин Висту, и сразу же решил сообразить крепление, итого что получилось:

Осталось только довести до ума, утопить винты, шлифануть и отполировать, хотя есть такое подозрение что будет оно таким как минимум до зимы

[yandsasha]

Ну кулибины! Красота!
Не удивлюсь, если кто-нибудь вариант с пневмоподвеской выложит.
Век нанотехнологий!

[Fibber]

Испытал свой вариант во всех условиях - все работает,никаких больше отключений

[alistair]

Испытал свой вариант во всех условиях - все работает,никаких больше отключений

Головой в навигатор не бился?

Я на днях обнаружил, что бублик на перекладине ренталовских и прочих рулей не только для понтов. У меня на стоковом нет, жестковато!

[serg]

Бублик вообще не для понтов, а именно как средство защиты. Мотогоны летают часто через руль, они знают...

[alistair]

Бублик вообще не для понтов, а именно как средство защиты. Мотогоны летают часто через руль, они знают...

Чтобы встретиться с перекладиной, через руль летать не обязательно, проверено лично.
Поэтому крепить туда навигатор мне кажется не самым лучшим решением...

[Fibber]

Перекладина - это сущая мелочь по сравнению с торчащими зеркалами, приборкой ))) Да и других вариантов крепления не существует.Мне например не удавалось вылететь строго прямо через руль ))) всегда в бок тянуло

[alistair]

Перекладина - это сущая мелочь по сравнению с торчащими зеркалами, приборкой ))) Да и других вариантов крепления не существует.Мне например не удавалось вылететь строго прямо через руль ))) всегда в бок тянуло

На хороших горках я прилетал шлемом прямо в перекладину. Боюсь, для нафигатора это будет непоправимо.

Вариант есть, если друг пришлет фотки своего колхоза (из титана ), положу сюда.

[Huandi]

Перекладина - это сущая мелочь по сравнению с торчащими зеркалами, приборкой )))

Зеркала в стороне, и они в случае чего проворачиваются в креплениях. А прибока вообще сантиметров на 10 ниже перекладины. Головой о последнюю стукнуться со всего маху очень даже просто, не надо делать ничего экстремального, а например просто не быстро, но не очень технично, переехать небольшую (в метр глубиной) канаву. Даем газу на выезде, зад мотоцикла подпрыгивает, дает седоку по тому же месту, и голова летит как раз в подушку, если она есть. Или в навигатор. У меня маленький Foretrex сбоку от подушки, и то по нему вскольз прилетело каской. Но он выдержал.

[Fibber]

Ну... в общем я уже зашивал мотоштаны после встречи с креплением зеркал )))

[Юрий]

На хороших горках я прилетал шлемом прямо в перекладину.

блин.. а я ветровое стеклышко хочу поставить.

[serg]

Я через руль не летаю. Я осторожно езжу
Если ездишь аккуратно, то стёклышко имеет право на жизнь.

[Юрий]

надо быстросъемное варганить. "брюки превращаются.., брюки превращаются.." в туриста

[lesnik]

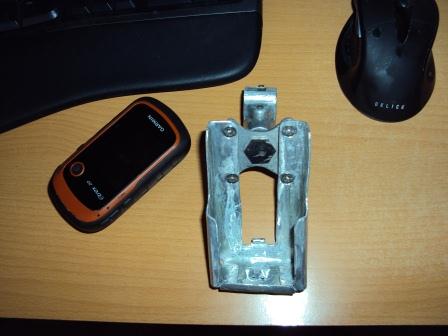

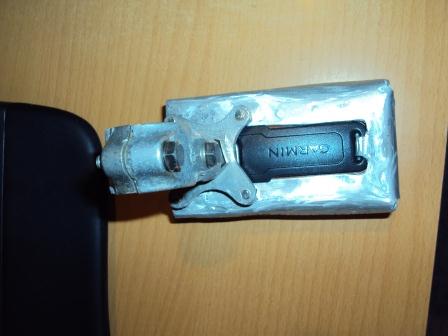

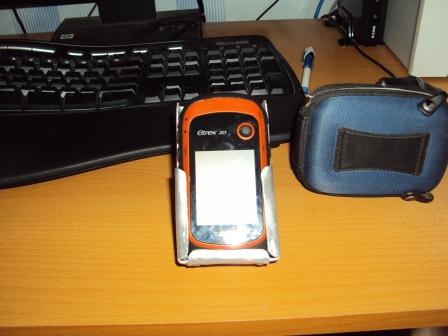

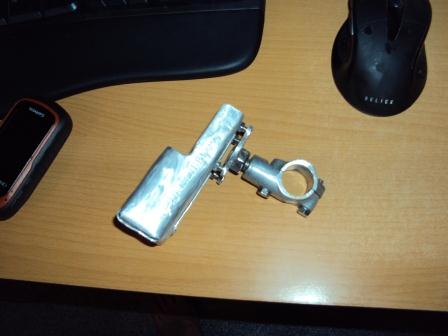

Изготовил себе крепление для навигатора: руки слегка кривоватые, поэтому кронштейн тоже получился немного кривой))))

Прикрепленные изображения



[Leksey]

Если прочность и надежность заложена, то вполне пойдет. Не на выстаку.

[Сhestar]

мегакосмическая технология Leksey толкнула меня к рукоприкладству

три часа отобранные у работы привели к запилу такого девайса




правильнее еще в этом месте пропил сделать под третий хомут,для пущей жесткости конструкции.

завтра займусь,немного вибрирует.

[Липтон]

[Kenny81]

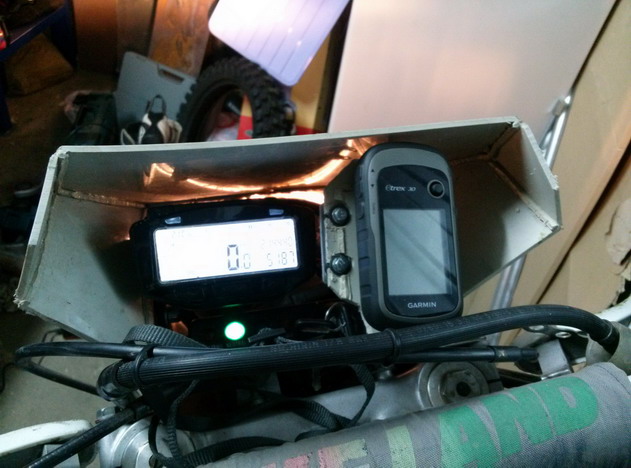

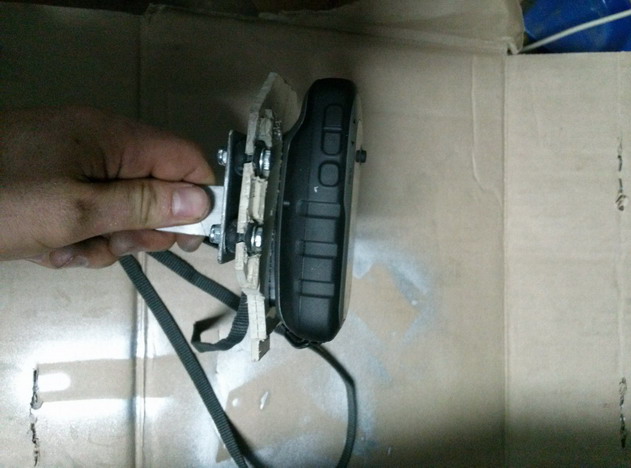

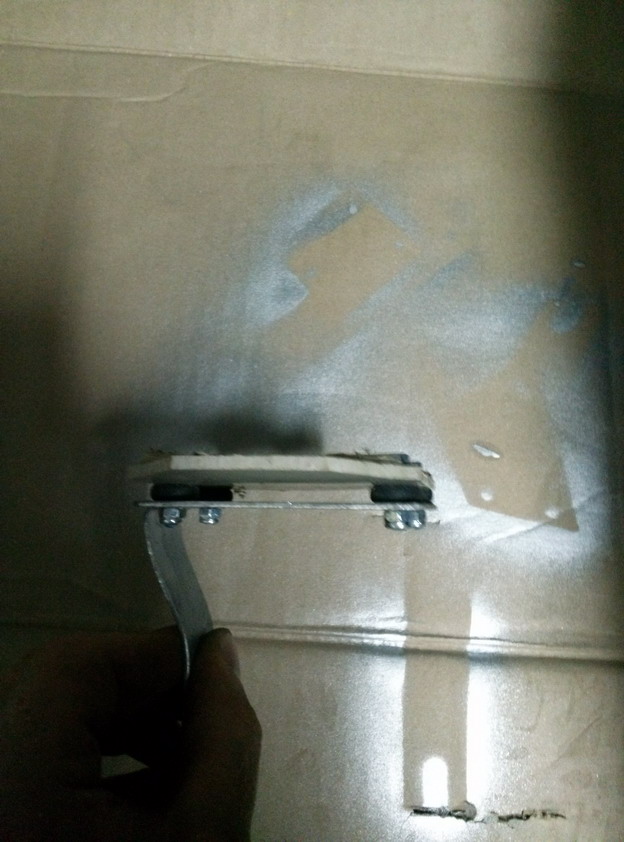

Спасибо Fiber'у за наводку на cd-rom, как раз оказался ненужный рядом
Решил делать сразу с виброгашением, т.к. предыдущий garmin 60сх умер как раз от вибраций... помимо того, что просто вырубался в движении сразу (батарейки держались монументально), стал вырубаться даже при ходьбе через некоторе время, в горах подвел довольно серьезно однажды. Проблема оказалась в плате, причину не нашли и не отремонтировали.

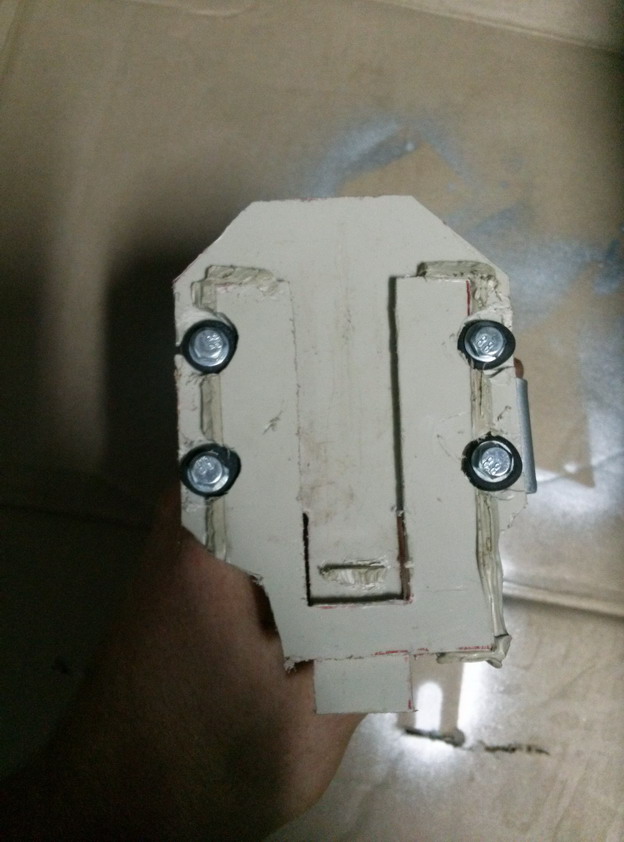

Делал из пластика, благодаря чему было легко реализовать защелку снизу за счет упругости пластика. Выглядит не оч красиво из-за того, что раскройки рисовал от руки, и из-за мелких царапин, которые наверно можно удалить, но сильно влом

Прикрепленные изображения



[Leksey]

ну мало одной фотки. интересно же

[Kenny81]

ну мало одной фотки. интересно же

вторая сразу не запостилась, видимо из-за размера. Исправил.
Внешний вид мне стыдно выкладывать, выглядит совсем стремно))))

[Leksey]

стремно выглядит то, что там в виде морды наворочено (кстати, что это? )
А конструктив крепления охота посмотреть, мы простим внешний вид )

Я же своего несквика не стремаюсь повыше там фотка есть )

Вот она:
Знаешь, что я сделал вместо того, чтоб найти болтик покороче или отпилить его?
Я надел на его кончик карую-то резинку, а когда он упирался в груз, примотанный к рулю, я прокладывал под него кусок бересты )) Кусок бересты ездит на руле все лето ))) А предыдущий кусок бересты проездил два сезона ))

[Kenny81]

стремно выглядит то, что там в виде морды наворочено (кстати, что это? )
А конструктив крепления охота посмотреть, мы простим внешний вид )

ладно, хотя подфотошопить не помешало бы, наверное




А морда это морда с фарой, баховская фиговина надоела, да и светит так себе)

Я надел на его кончик карую-то резинку, а когда он упирался в груз, примотанный к рулю, я прокладывал под него кусок бересты )) Кусок бересты ездит на руле все лето ))) А предыдущий кусок бересты проездил два сезона ))

Временное оно самое постоянное Поначалу делал чтобы сразу ездить, а потом переделать красиво, но так руки и не доходили, да и в общем то и так работает, на гламур пофиг)) Оставшееся время можно потратить с большей пользой)

[Leksey]

Крутяк. А от чего фара? А от чего пластик? А как пластик варил? )))

[Kenny81]

Крутяк. А от чего фара? А от чего пластик? А как пластик варил? )))

фара wesem (upd: точнее, оптический элемент), покупал герметичный вариант; пластик полипропилен 3 мм, покупал лист. Варил термопистолетом и сварочным прутком. Была тема на позитиве, если тут можно, кину ссылку.
В планах осенью поставить туда лампу osram night breaker +90%, на машине результат понравился

[Сhestar]

Kenny81
лучше сюда выложить,будет познавательно.
http://djebel-club.ru/forum/index.php?show...amp;mode=linear

[Leksey]

Да, нам нравятся такие колхозики Хоть, бывает, и критикуют некоторые )
Это как с журналом за рулем было: как только раздел "своими силами" (или как там его звали) перестал быть актуальным (пересели на иномарки все) - журнал сразу скуксился. Мы же пока на кэтээмы не пересели - будем поддерживать колхозики.

[Kenny81]

Kenny81
лучше сюда выложить,будет познавательно.
http://djebel-club.ru/forum/index.php?show...amp;mode=linear

скорее в тему про доработку света (видал несколько; немного попозже займусь). Указанная тема несколько про иное. И 3 мм термопистолетом по форме нереально выгнуть, вот если положить в духовку на 260 градусов, мб. он под действием силы тяжести правильно "обтечет" Было желание попробовать, но пока времени нет(

Да, нам нравятся такие колхозики Хоть, бывает, и критикуют некоторые )
Это как с журналом за рулем было: как только раздел "своими силами" (или как там его звали) перестал быть актуальным (пересели на иномарки все) - журнал сразу скуксился. Мы же пока на кэтээмы не пересели - будем поддерживать колхозики.

Согласен, каждому колхозу свой мот)) на ктмах смотреться не будет)

PS а вообще морду стал делать не только ради интереса, но и потому, что в общем-то, альтернативы то и нет по свету... Трейлтех может быть если только, да и то с большой натяжкой

[Leksey]

Ну это довольно резкое высказывание Возможно ты и прав. Хочется услышать рассказ о твоем свете. Что за крутотень такая, что трэйлтех отдыхает? Где брал? Откуда узнал?

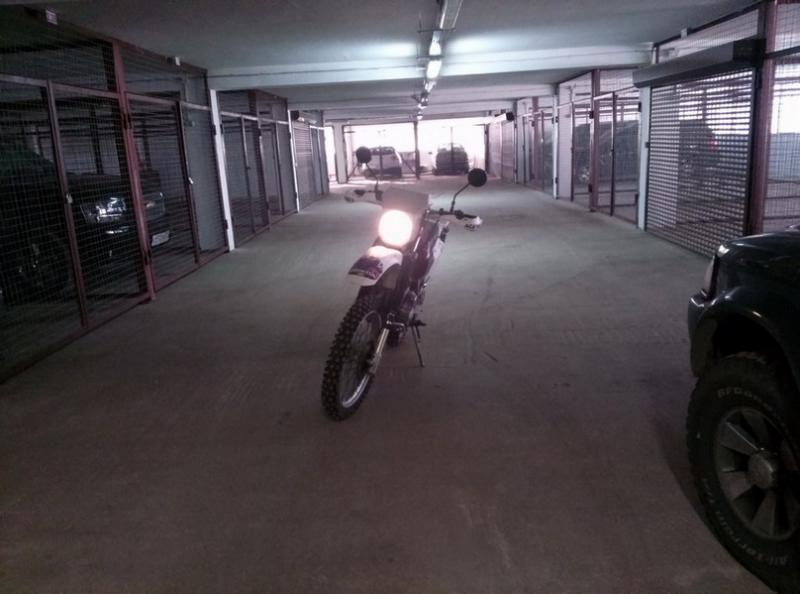

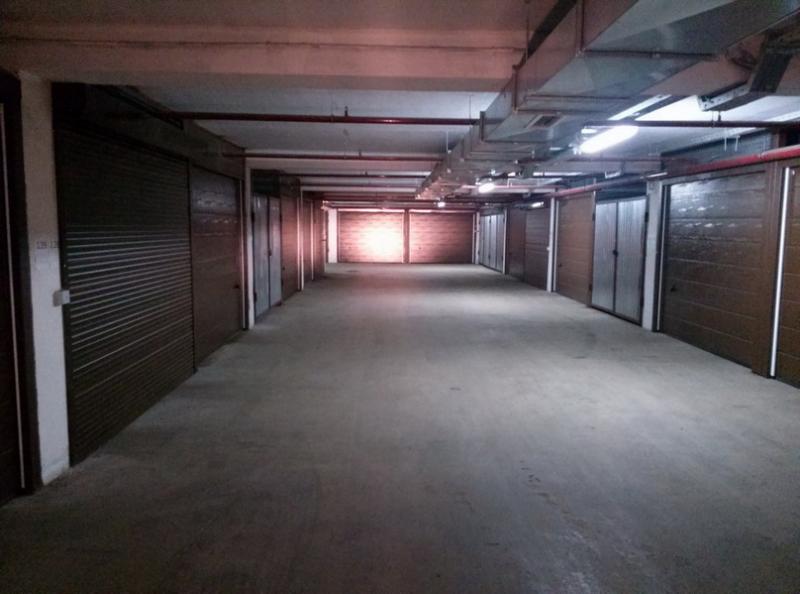

[Kenny81]

Ну это довольно резкое высказывание Возможно ты и прав. Хочется услышать рассказ о твоем свете. Что за крутотень такая, что трэйлтех отдыхает? Где брал? Откуда узнал?

ну я не говорил что отдыхает, я ж не сравнивал) мож и не лучше даже а наоборот) Крепить ее только неудобно, насколько я понимаю - надо крыло сверлить + очень мало места до рулевой колонки. А свет обычный, на стоковой лампе вот так (планируется замена на +90%):

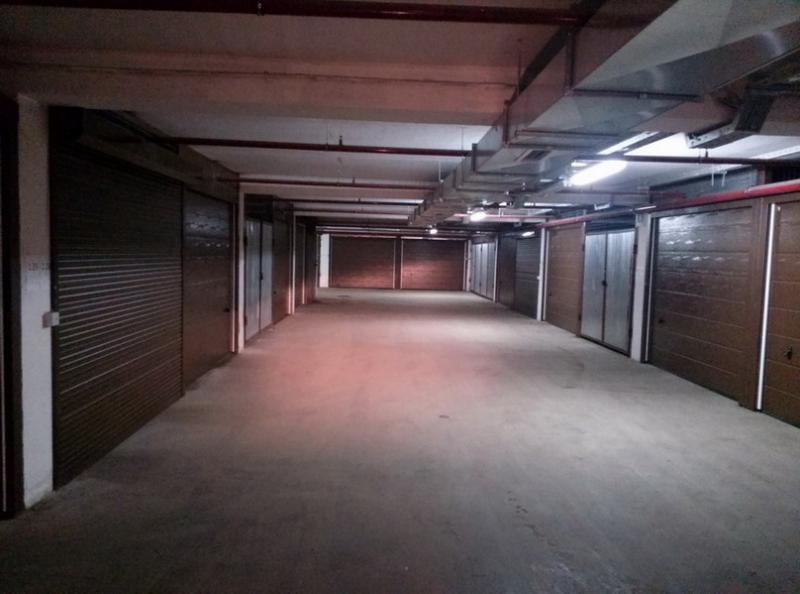

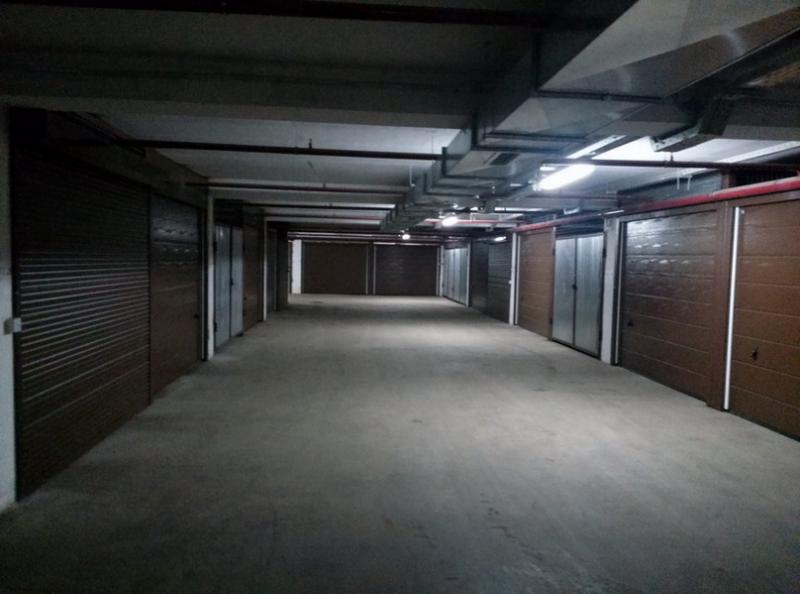

без/ближний/дальний/спереди.


Свет немного задран, сейчас опустил.

Еще есть видюха, снятая на телефон (съемка днем): https://www.youtube.com/watch?v=_lgPhY_AFDU...eature=youtu.be

Да, от джебеля на хр крепить фару классовая несовместимость не позволяет. Щютка
