Фото крепления поворотников, бугеля фары Опции

[Vitaliy]

Предыдущий владелец срезал ножом и снял все поворотники.
Бугель фары достался в отдельной коробочке - 1 крепежный элемент отломан, но можно восстановить.
Вопросы:
1. Пожалуйста, если можно, сфотографируйте при возможности, как именно крепится бугель и в каких местах устанавливаются поворотники. А также, как устанавливается лампа в фаре.
2. Подходят ли вместо штатных поворотников какие-нибудь отечественные?
3. В стекле фары выбит небольшой кусочек размером с 5-коп. монету (позже сфотографирую). Как лучше вернуть фаре жизнеспособность? Суперклей и заклеить скотчем снаружи (или также и изутри)? Не будет ли скотч плавиться/гореть?

[shupaltse]

Quote (Vitaliy)

срезал ножом

крутой нож)

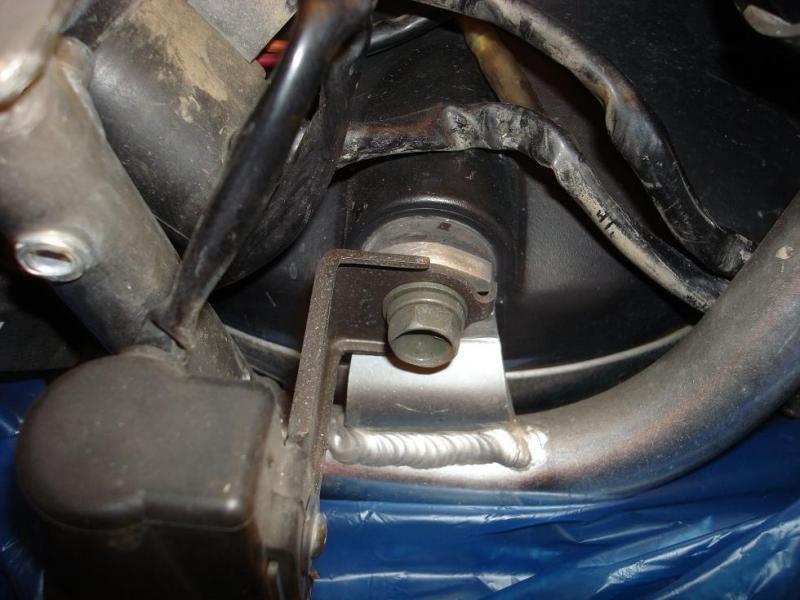

1. вот кропы с фоток:

спецом не фоткал, но тут тоже видно что и как. ну или serg покажет потом получше.
на бугеле кронштейны из нетолстого гнущегося металла, на которые резиновым креплением надеваются поворотники и фиксируются снизу винтом через мелкую втулочку. рамка фары верхней частью крепится к болтам верхней траверсы, нижней - упирается в перья и фиксируется металлическими хомутами.
лампа в фаре ставится только одним единственным японским способом))) если у тебя вся комплектация фары, то без проблем поймёшь. там лампа ставится в пазы корпуса отражателя, фиксируется железячкой и сверху на это ставится кожух надписью top сверху)

[Vitaliy]

Спасибо. Было непонятно как крепятся нижние крепления бугеля.
"Лампа ставится в пазы корпуса отражателя, фиксируется железячкой". У меня лампа отсутствует, железячка погнута.
Подскажите, какую лампочку нужно заказать? В таблице "Запчасти и расходники" не нашел.
Какой сваркой варить бугель?

Мое чудо:

[Ghost]

Бугель - алюминий, так что только аргон, а лампочку нефиг заказывать автомобильные подходят то-ли H7 то-ли H4 непомню ужо помереешь увидишь

[shupaltse]

У меня лампа отсутствует

ищи\спрашивай Н4 12V 60/55W в любом автомагазе, например лампы от osram. есть варианты +30% или +50% больше света, они подороже.
а как у тебя погнута железячка? в ней прямых мест-то особо нету/ с одного конца в загнутом месте она засовывается в крепление на корпусе отражателя, другим - подпружинивая цепляется за выступ в корпусе, тем самым фиксируя лампу.

[Vitaliy]

Наконец сделал фотки.

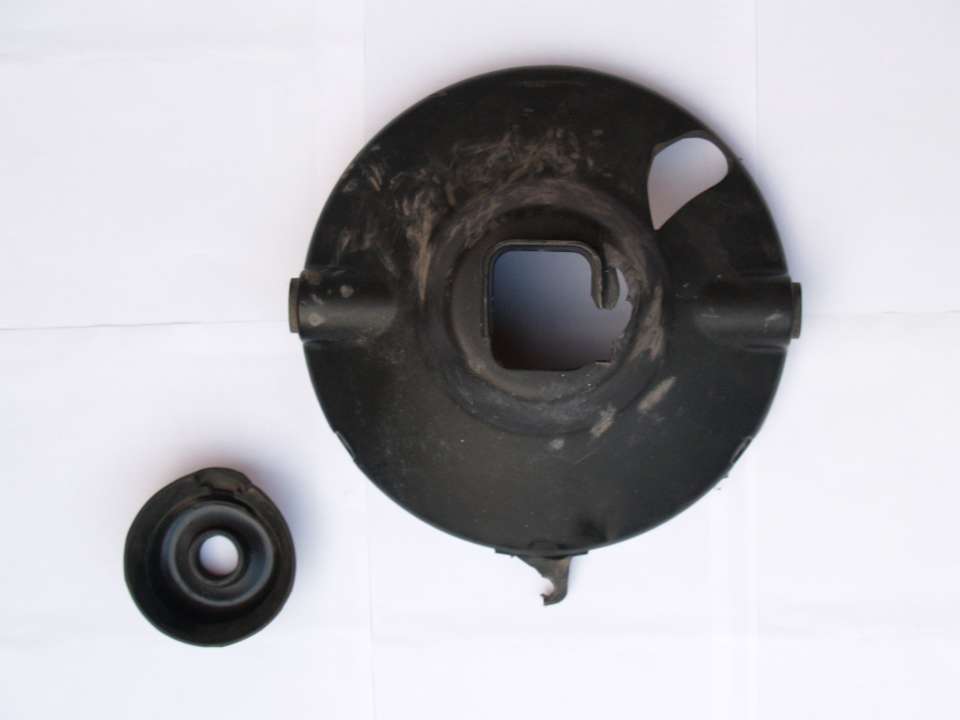

Побитый кожух. Сгодится ли?

Отражатель фары - целый. В порядке ли крепежный элемент лампы фары?

Фара с выбитым кусочком:

Бугелёк:

[Ilia1000]

Все можно поправить и заклеить,единственное найди аргон!!!

[serg]

Кусок рассеивателя можно аккуратно вклеить дихлорэтаном, если пластмасса ему поддаётся. Намертво получится, потом заполируешь.

[Vitaliy]

Чем можно заделать разбитый кожух? Он разбит в центре с трещиной, выбитых кусочков нет.

И у железячки-фиксатора правильный изгиб? Ничего не отломано?

Мотоцик достался в таком виде, я чайник.

[parmenoff]

Quote (Vitaliy)

Чем можно заделать разбитый кожух? Он разбит в центре с трещиной, выбитых кусочков нет.

Я изолентой заклеил. Пока держится. Заливать эпоксидкой пока лениво. Может быть когда-нибудь .

[Vitaliy]

Подскажите еще, пожалуйста.
Как должны быть организованы провода спереди за фарой?

У меня вот так сделано, выглядит ненадежно:

При повороте руля провода трутся о рулевую колонку:

Наверное, может замкнуть в дождь? Как лучше расположить эти провода? Чем их обмотать?

[parmenoff]

Quote (Vitaliy)

Как лучше расположить эти провода? Чем их обмотать?

Провода собрать в пучок, обмотать той же "тряпкой", что и у тебя. Пучок разместить над отверстием под лампу в корпусе фары.

[Vitaliy]

Quote (parmenoff)

Пучок разместить над отверстием под лампу в корпусе фары.

т.е. внутри между отражателем и пластиковым корпусом? Они там не поплавятся?

[parmenoff]

Quote (parmenoff)

над отверстием под лампу в корпусе фары.

Отверстие в корпусе. Над ним.

[Tima4ik]

А. У меня есть целая "железячка" для крепления лампы, и еще куЧа кусочков от корпуса (100% площади ) да и от всей "сковородки", забирай.... но я - в Казани, а ты - в "Стесняюсь".....
Б. Vitaliy а как качественно светит твой "терминатор"?. Я на днях решал проблему света, т.к. совершил лесное убийство своей фары.....Получился BaJebel Сфотопарирую - выложу....так же будет и решение Ilia 1000 по закрытию проводов листом нержавейки.....

[Vitaliy]

parmenoff, спасибо.

Tima4ik, спасибо.
т.е. моя железячка поломана?

А) Я в г. Сумы, Украина. На почте узнаю, сколько будет стоить пересылка железячки, интересно :).
Б) Одна фара у меня не светит, где-то нет контакта, работает только одна. Опыта у меня нет и сравнивать не с чем, но в темное время суток с затемненным шлемом кое-как ехать можно :).
На СТО мне сказали, что фары у меня хорошие, хорошо светить должны. Туда идет лампочка с проводком.
На днях достану прозрачное стекло на шлем, починю фару и отпишусь.

А что это за решение из нержавейки?

[serg]

Quote (Vitaliy)

Я в г. Сумы, Украина

В профиле укажи, если не сложно

[Tima4ik]

Как и обещал, вот фото моего Баджебеля, и той нержавейки:

А без листа так:

[Huandi]

Tima4ik, субъективное мнение - фары хорошо, а нержавейка слишком "колхоз". Лучше найти пластинку от кросса, имхо.

[Tima4ik]

Да, пожалуй кроссовый вариант был бы неплох, надо пошукать......

[Shurik]

Tima4ik Они же наверно трясутся,жесткости мало. Если задействовать отверстие в нижней траверсе как третью опору и опустить фары ниже и пластина не нужна. Я так, дууумаю...!

Vitaliy А бугель на джебеле силумин или нержавейка? Если из нержавейки то востановить не сложно, прихватить ушко и наплавить на стертое место нержавеющим электродом и постоянным током на сварке,лишнее обточить болгаркой,напильником довести до формы и наждачками разной зернистости довести до нужной кондиции. С алюминевыми сплавами также только сварка аргоном.

[Plus]

Ага, тоже про жесткость подумалось. А фары чьи, Баховские, шестерочные или ...?

PS кстати, у меня противотуманки на авто стоят IPF, так там диаметр почти такой же как на Джебеле, как-то хотел приколоться и поменять погонять с желтой фарой

[serg]

Quote (Shurik)

А бугель на джебеле силумин или нержавейка?

Люминь.

[Tima4ik]

Shurik Как ни странно, вопреки моим опасениям фары НЕ трясутся (они сами по себе легкие)!!!!!, крепления затянуты с возможностью изменять угол наклона на ходу (втугую). Третье крепление вовсе не требуется. А насчет "опустить" - я как раз сейчас над этим думаю.... Можно "стрекозиность" откорректировать этим путем, тем самым видоизменить "пустоватось" ниже фар, но в голове, засела мысль о.....третьей фаре снизу. Либо такого же типа (дальний перенести вниз, а сверху две для ближнего), либо желтую противотуманную....

Народ, как думаете?
В случае установки двух ближних (симметричный вариант), необходимо будет задействовать их сразу, а это 110 ватт (по 55 каждая). Как это может отразиться на генераторе из темы по данному вопросу, я понял, что только Саша Теплякова ездила с кучей фар...

Sham Фары куплены в сети магазинов БИ-БИ. Wesen называются (польские). Я всем продавцам надоел с требованием показать пучок света, данные показались наиболее эффективными.....

[Vitaliy]

Сегодня ездил варить бугель. Материал бугеля - алюминий, покрытие - нержавка. Чтобы приварилось, надо покрытие хорошо счищать.

[Vitaliy]

Подскажите, для чего это ушко внизу?

Может, у кого есть фотка, как должна выглядеть эта деталь?
Рамка вокруг отверстия должна квадратной быть?
Лампу покупать с цоколем какого диаметра?

[Mike80]

Ухом крепится к траверсе, вроде. Лампа Н4 Р43 60/55

[Shurik]

Да,благо что на наших мотах лампы не дефицит. почти весь совавтопром пользует. Корпус запаяй пром-феном,только глянь марку пластика,скорей всего будет >PP< Ну а в идеале после некоторых процедур можно покрасить структурной краской,будет как единое целое (шершавый пластик)

[shupaltse]

Quote (Vitaliy)

Лампу покупать с цоколем какого диаметра?

Quote (shupaltse)

ищи\спрашивай Н4 12V 60/55W в любом автомагазе

на первой странице ещё писалось)

нижнее крепление - к траверсе, да.

[Avdonnikov]

Рас уж здесь про фару ипро бугель вопрос где в столице нашей Родины Москве можно заварить бугель под фару , зарание Всем огромное Спасибо

[Серый-VL]

Снёс бугель,а он оказывается обратно невыгинается.Вопервых у него такая геометрия что особо незафиксируеш,он какой то круглый весь,а во вторых сам метал,хоть и алюминий а не гнётся как неалюминий нифига...

[sen]

Снёс бугель,а он оказывается обратно невыгинается.Вопервых у него такая геометрия что особо незафиксируеш,он какой то круглый весь,а во вторых сам метал,хоть и алюминий а не гнётся как неалюминий нифига...

Если аккуратненько трубогибом попробовать выгнуть? Усилия в трубогибе зверские, плавность, чтоб не сломать тоже есть. Только плохо представляю, как его туда запихать.

[skorp777]

А раз у ж речь про поворотники, как в них до лампы добраться? Что-то нифига не понял, сломать боюсь...

[Serg696]

Что-то нифига не понял, сломать боюсь...

Там есть пазы, в них вставляешь широкую отвёртку, и поворачиваешь, стёклышко отойдёт от пластмассового корпуса, а за ним лампочка.

[Серый-VL]

Если аккуратненько трубогибом попробовать выгнуть? Усилия в трубогибе зверские, плавность, чтоб не сломать тоже есть. Только плохо представляю, как его туда запихать.

У меня нет трубогиба и вообще я так молотком её изуродовал и натянул на мотоцикл.Вроде светит прямо...

[serg]

я так молотком её изуродовал

Сурово Покупать в нормальном состоянии планируешь?

[skorp777]

2Serg696Спасибо,было немного страшно таким способом стекляшку выковыривать, но получилось!Хотя, лучше б на резьбе рассеиватель сделали узкоглазые

[serg]

Кстати, на будущее, советую обмотать место соединения стекла с корпусом изолентой. Ибо отваливаются временами. А потом искать/заказывать весьма небюджетно.

[comandor]

Вопрос и просьба. Как выглядят болты крепления фары к бугелю? Имеются ввиду боковые, на которых она проворачивается вверх-вниз. В бугеле ушки и в корпусе фары резинка и металлическая втулка без намёка на резьбу. Если там обычные болты - куда они вкручиваются? Если что-то хитрое там - просьба выкрутить один и сфотать крупно.

[serpius]

болт там стоит,попытался выкрутить стал проворачиватся,значит внутри гайка,фару разбирать не стал.

Эскизы прикрепленных изображений



[comandor]

Спасибо. Как-то сложно. Получается - чтобы прикрутить фару к бугелю - надо разобрать корпус фары. Всё - разобрался. Всего-то было два шурупчика открутить. Туплю иногда по старости.

[serg]

Оптика из фары вынимается (легко, два винта с боков (не спереди, это регулировка фары), потом оптику вперёд и вверх аккуратно), а там всё понятно. Изнутри болты прикручены гайками. Снаружи крутить бесполезно.
Операция занимает 2 минуты.

[Сотона]

гыыы...
крутил снаружы болты, можно открутить)))
когда там што то внутри шмякнулось (гайка), а доступа к лампочке неоказалось, понял что что-то упустил.
пришлость найти два маленьких шурупчика по бокам фары)))

[serg]

Ну, я не про то, что нельзя открутить, а про бесполезно

[Erethizon]

Добавлю вопрос от себя.
Как фара распирается пружинками в корпусе?
Там кажется должно быть пружинящее крепление, а когда я собрал, да ещё со своей 3й самодельной пружиной, то получилось довольно жестко, не стряхнуть бы нить.
Покажите на картинке, если можно.

[Kopcak]

Добавлю вопрос от себя.
Как фара распирается пружинками в корпусе?
Там кажется должно быть пружинящее крепление, а когда я собрал, да ещё со своей 3й самодельной пружиной, то получилось довольно жестко, не стряхнуть бы нить.
Покажите на картинке, если можно.

Там и должно быть жестко.

[Игорь М.]

А можно еще раз для особо..... эээммммм.... для не особо понятливых Как лампочку-то в фаре заменить? Про два болта по бокам я что-то не понял Два болта какие-то, потом вперед и вверх что-то куда-то....
UPD. И вот еще. Нам H7 от ближнего света авто не подойдет (там же одна нить), правильно?

[pap-ufa]

А можно еще раз для особо..... эээммммм.... для не особо понятливых Как лампочку-то в фаре заменить? Про два болта по бокам я что-то не понял Два болта какие-то, потом вперед и вверх что-то куда-то....
UPD. И вот еще. Нам H7 от ближнего света авто не подойдет (там же одна нить), правильно?

Не подойдет

[Игорь М.]

Не подойдет

Понял, спасибо! Так и думал. Инфу по лампочкам нашел По альтернативам оригиналу, т.е.
А как, блин её заменить-то? Неужто фару придется снимать/разбирать?

[pap-ufa]

Понял, спасибо! Так и думал. Инфу по лампочкам нашел По альтернативам оригиналу, т.е.
А как, блин её заменить-то? Неужто фару придется снимать/разбирать?

На сколько я помню если фару снять целиком то можно с зади снять резиновый пыльник и лампа вытаскивается(нет мота рядом)

[Игорь М.]

На сколько я помню если фару снять целиком то можно с зади снять резиновый пыльник и лампа вытаскивается(нет мота рядом)

Ладненько, пошел пробовать

[pap-ufa]

Ладненько, пошел пробовать

ЭТО правда не в этой теме обсуждение,но там еще можно снять сам отражатель из кожуха(корпуса)фары....чуть повыше от нижней точки фары есть два винтика по обе стороны
посмотри хорошенько и их увидишь

[Игорь М.]

Вернулся. Все снял. Дело действительно нескольких минут. У меня правда на пару минут больше заняло, т.к. я сначала не те болты откручивал (сначала крутил большие по бокам (под ключ), которые держат сам корпус фары) . А надо было маленькие винтики под крест по бокам корпуса.
Ну а там все легко.

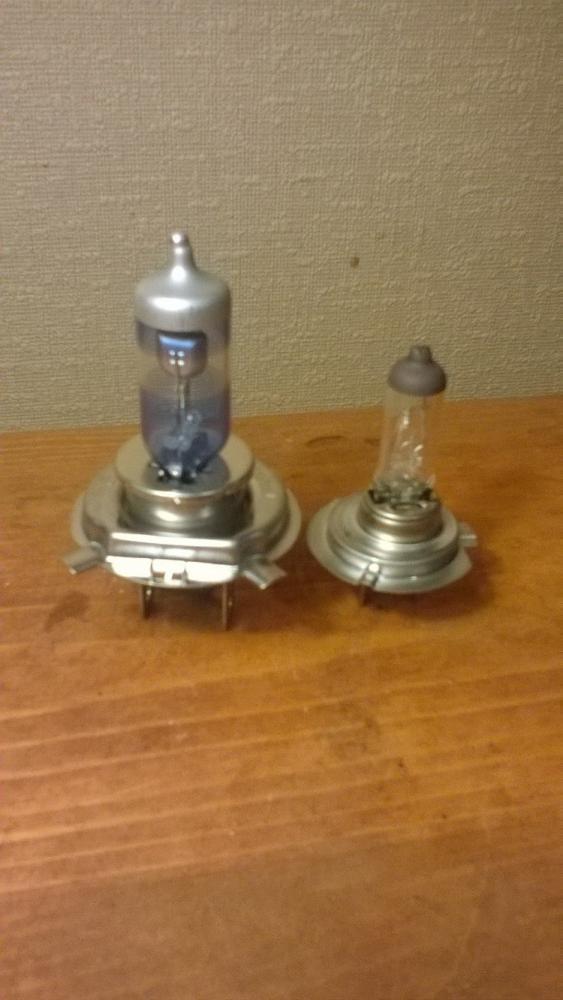

Кстати в том, что автомобильная лампочка не подойдет, я сам и убедился



Сейчас в фаре стояла какая-то MTF Light H4 12v 60/55w (судя по цвету стекла - Argentum)
Светит с расстояния метра в 3 на ворота вот так:



Фото сделано в полной темноте.

Вроде на дороге не плохо, но все равно хочется бооооольшего

[pap-ufa]

Вроде на дороге не плохо, но все равно хочется бооооольшего

Лучше Джебелевской фары светит только тепловозный прожектор)))

[Игорь М.]

Лучше Джебелевской фары светит только тепловозный прожектор)))

Локомотивный прожектор будет перевешивать, а сам локомотив по лесу не проедет. Чо делать?

[pap-ufa]

Локомотивный прожектор будет перевешивать, а сам локомотив по лесу не проедет. Чо делать?

Не ездить по ночам

[Игорь М.]

Не ездить по ночам

Так не честно. А вдруг надо будет Ну ладно, буду просто искать лампочку по-ярче.
