парни помогите установить приборку,в английском не силён-перевести инструкцию не могу...
1-как,т.е за счёт чего работает датчик уровня бенза 2-куда какой провод подсоединять 3-на переднем колесе как и куда правильно ставить магнитики и сам датчик?? . -------------------- Мото-это жизнь!
Полезно: 0
Вредно: 0
|
|
|
 |
Ответов
(1 - 27)
|
29.4.2015, 8:17
Сообщение
#2
|
|
 Живёт здесь Группа: Свои Сообщений: 2399 Регистрация: 16.10.2011 Вставить ник Цитата Из: Тверь Мотоцикл: XR600RM,R1100GS Репутация: 23
|
смотри картинки-там все подробно нарисовано,указатель топлива работает только с датчиком в баке,я прилепил его на температуру масла-датчик от японоцикла с сопротивлением около 500 оМ.Датчик врезал в штуцер маслорадиатора
Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 10:13
Сообщение
#3
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 705 Регистрация: 7.6.2013 Вставить ник Цитата Из: Чита.Забайкальский край. Мотоцикл: DJEBEL200-DJEBEL250-DR 650 SE 2012 Г.В Репутация: 2
|
я же говорю не англо шпрехаю!!!
4 провода на выходе-какой куда подсоединять? И какой и где взять датчик для показа уровня топлива?! -------------------- Мото-это жизнь!
Полезно: 0
Вредно: 0
|
|
|
|
29.4.2015, 10:25
Сообщение
#4
|
|
 Живёт здесь Группа: Свои Сообщений: 1716 Регистрация: 28.8.2013 Вставить ник Цитата Из: Пермь Мотоцикл: Репутация: 45
|
Цитата(Den0077 @ 29.4.2015, 12:13)  4 провода на выходе-какой куда подсоединять? Чёрный - масса Красный - (+) от замка зажигания Зеленый - датчик топлива Четвёртый провод с отдельным разъёмом - на датчик скорости, к колесу В зависимости от числа болтов на тормозном диске: 3 болта - прикручивай 1 или 3 магнита 4 болта - прикручивай 1, 2 или 4 магнита 4 болтов - 1 или 5 магнитов 6 болтов - 1, 2, 3 или 6 магнитов Магниты располагать равномерно по окружности колеса -------------------- С уважением,
Дмитрий Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 10:30
Сообщение
#5
|
|
 Живёт здесь Группа: Свои Сообщений: 1818 Регистрация: 23.11.2009 Вставить ник Цитата Из: Алтайский край Мотоцикл: Suzuki DR250R, Honda XR650L Репутация: 40
|
RED это красный провод он после замка зажигания на + подключается.
Black это черный масса или - (минус) Green это зеленый он идет на минус датчика топлива магнит нужно закрепить на тормозном диске либо на колесе на спицу или куда там еще есть возможность, а датчик закрепить так чтобы магнит проходил мимо датчика при каждом обороте на расстоянии которое должно быть указано в инструкции. Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 11:13
Сообщение
#6
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 705 Регистрация: 7.6.2013 Вставить ник Цитата Из: Чита.Забайкальский край. Мотоцикл: DJEBEL200-DJEBEL250-DR 650 SE 2012 Г.В Репутация: 2
|
почему 2крепления под датчик-на одном 8,на другом 10 написано...какой ставить?
не могу сообразить куда лепить магнитики,у меня в комплекте их 6.?куда сам датчик? -------------------- Мото-это жизнь!
Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 12:20
Сообщение
#7
|
|
|
Живёт здесь Группа: Свои Сообщений: 1716 Регистрация: 28.8.2013 Вставить ник Цитата Из: Пермь Мотоцикл: Репутация: 45
|
Цитата(Den0077 @ 29.4.2015, 13:13) почему 2крепления под датчик-на одном 8,на другом 10 написано...какой ставить? Какой лучше подойдёт. Думаю, они отличаются "высотой" установки датчика над плоскостью крепления Цитата не могу сообразить куда лепить магнитики,у меня в комплекте их 6.?куда сам датчик? Магнитики - в болты крепления тормозного диска Датчик - как на фотографии -------------------- С уважением,
Дмитрий Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 12:50
Сообщение
#8
|
|
|
Живёт здесь Группа: Свои Сообщений: 1818 Регистрация: 23.11.2009 Вставить ник Цитата Из: Алтайский край Мотоцикл: Suzuki DR250R, Honda XR650L Репутация: 40
|
Вопрос вам встречный в чем отличие 8 и 10 (диаметр, длина, толщина, глубина).
Давайте фото магнита что-ли уже до кучи, посмотрим куда его вкорячить. Я в суппрте распилил немного пропил и вставил в него магнитик и все. Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 12:53
Сообщение
#9
|
|
|
Живёт здесь Группа: Свои Сообщений: 1716 Регистрация: 28.8.2013 Вставить ник Цитата Из: Пермь Мотоцикл: Репутация: 45
|
Цитата(Den0077 @ 29.4.2015, 13:13) почему 2крепления под датчик-на одном 8,на другом 10 написано... поставь их рядом "нос к носу" и щёлкни вид сбоку - сразу станет ясно А не...не надо. Вижу так. у "10" овальныое отверстие шире, у "8" - уже - под разный диаметр болтов тормозного суппорта -------------------- С уважением,
Дмитрий Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 13:44
Сообщение
#10
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 705 Регистрация: 7.6.2013 Вставить ник Цитата Из: Чита.Забайкальский край. Мотоцикл: DJEBEL200-DJEBEL250-DR 650 SE 2012 Г.В Репутация: 2
|
разобрался по маленьку!а жёлтый куда провод?
. -------------------- Мото-это жизнь!
Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 13:45
Сообщение
#11
|
|
|
Живёт здесь Группа: Свои Сообщений: 1716 Регистрация: 28.8.2013 Вставить ник Цитата Из: Пермь Мотоцикл: Репутация: 45
|
Цитата(Den0077 @ 29.4.2015, 15:44) жёлтый куда провод? Написано "жёлтый провод датчика топлива - для приборок без функции измерения уровня топлива - просто бесполезный шнурок" -------------------- С уважением,
Дмитрий Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 14:02
Сообщение
#12
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 705 Регистрация: 7.6.2013 Вставить ник Цитата Из: Чита.Забайкальский край. Мотоцикл: DJEBEL200-DJEBEL250-DR 650 SE 2012 Г.В Репутация: 2
|
так в этой приборке вроде бы как функция уровня топлива есть! Но датчик нужен...будем искать!значит зелёный и жёлтый это на топливо?!циферки забегали при кручении колеса-какие нибудь колибровки делать надо?
-------------------- Мото-это жизнь!
Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 14:15
Сообщение
#13
|
|
|
Живёт здесь Группа: Свои Сообщений: 1716 Регистрация: 28.8.2013 Вставить ник Цитата Из: Пермь Мотоцикл: Репутация: 45
|
Цитата(Den0077 @ 29.4.2015, 16:02) циферки забегали при кручении колеса-какие нибудь колибровки делать надо? Думаю, да. Длину окружности задать и указать число импульсов на оборот колесаИнструкция у тебя. Мне не видно "Circumference and sensor point setting" на фото в первом сообщении -------------------- С уважением,
Дмитрий Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 14:24
Сообщение
#14
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 705 Регистрация: 7.6.2013 Вставить ник Цитата Из: Чита.Забайкальский край. Мотоцикл: DJEBEL200-DJEBEL250-DR 650 SE 2012 Г.В Репутация: 2
|
Цитата(dimag @ 29.4.2015, 11:15) Думаю, да. Длину окружности задать и указать число импульсов на оборот колеса ух Димыч,знал бы я англ яз-вас бы не мучал!Инструкция у тебя. Мне не видно -------------------- Мото-это жизнь!
Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 14:25
Сообщение
#15
|
|
|
Живёт здесь Группа: Свои Сообщений: 1716 Регистрация: 28.8.2013 Вставить ник Цитата Из: Пермь Мотоцикл: Репутация: 45
|
ну так делай нормальное фото
-------------------- С уважением,
Дмитрий Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 14:51
Сообщение
#16
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 705 Регистрация: 7.6.2013 Вставить ник Цитата Из: Чита.Забайкальский край. Мотоцикл: DJEBEL200-DJEBEL250-DR 650 SE 2012 Г.В Репутация: 2
|
потыкал кнопки-вроде разобрался,а какая окружность 21колеса?мне даже измерить нечем...и число импульсов-это число магнитиков?
-------------------- Мото-это жизнь!
Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 14:52
Сообщение
#17
|
|
|
Живёт здесь Группа: Свои Сообщений: 1716 Регистрация: 28.8.2013 Вставить ник Цитата Из: Пермь Мотоцикл: Репутация: 45
|
Цитата(Den0077 @ 29.4.2015, 16:51) а какая окружность 21колеса?мне даже измерить нечем...и число импульсов-это число магнитиков? Рулеткой померяй. Поставь колесо пипкой вниз, сделай зарубку на земле, прокати один оборот, сделай вторую зарубку. Можно теоретически рассчитать, зная ширину покрышки, высоту профиля и посадочный диаметр... если профиль 90х90, значит ширина 90 мм, высота 90% от ширины - 81 мм Диаметр 21 дюйм * 25,4 мм = 533,4 мм Диаметр колеса = 533,4+81*2 = 695,4 мм Длина окружности = 3,14 * 695,4 = 2184,7 мм. Практически будет погрешность... но и при перекатывании колеса тоже будет  Да. Число магнитов -------------------- С уважением,
Дмитрий Полезно: 0
Вредно: 0
|
|
|
|
|
29.4.2015, 16:25
Сообщение
#18
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 705 Регистрация: 7.6.2013 Вставить ник Цитата Из: Чита.Забайкальский край. Мотоцикл: DJEBEL200-DJEBEL250-DR 650 SE 2012 Г.В Репутация: 2
|
Цитата(dimag @ 29.4.2015, 11:52) Спасибо! -------------------- Мото-это жизнь!
Полезно: 0
Вредно: 0
|
|
|
|
|
30.4.2015, 14:40
Сообщение
#19
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 705 Регистрация: 7.6.2013 Вставить ник Цитата Из: Чита.Забайкальский край. Мотоцикл: DJEBEL200-DJEBEL250-DR 650 SE 2012 Г.В Репутация: 2
|
установил приборку,проверял по жпс работает точно при калибровке колеса 2200см...
Всем спасибо за советы! П.с. Так как сделать,чтобы уровень топлива показывал,какой и где брать датчик,как установить на бак сафари?? -------------------- Мото-это жизнь!
Полезно: 0
Вредно: 0
|
|
|
|
|
30.4.2015, 19:19
Сообщение
#20
|
|
|
Живёт здесь Группа: Свои Сообщений: 1716 Регистрация: 28.8.2013 Вставить ник Цитата Из: Пермь Мотоцикл: Репутация: 45
|
Цитата(Den0077 @ 30.4.2015, 16:40) установил приборку,проверял по жпс работает точно при калибровке колеса 2200см... мм Цитата П.с. Так как сделать,чтобы уровень топлива показывал,какой и где брать датчик,как установить Ты готов сверлить бак для установки датчика?на бак сафари?? Видел на каком-то мотофоруме (может и здесь). Жертвуют трубкой основного уровня топлива (постоянно "Резерв"), в эту трубку ставят, какой-то полупроводниковый элемент типа термистора, с него снимают показания "уровень выше термистора или ниже" - и их используют для индикации резерва. -------------------- С уважением,
Дмитрий Полезно: 0
Вредно: 0
|
|
|
|
|
2.5.2015, 17:10
Сообщение
#21
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 705 Регистрация: 7.6.2013 Вставить ник Цитата Из: Чита.Забайкальский край. Мотоцикл: DJEBEL200-DJEBEL250-DR 650 SE 2012 Г.В Репутация: 2
|
Цитата(dimag @ 30.4.2015, 16:19) мм Ты готов сверлить бак для установки датчика? Видел на каком-то мотофоруме (может и здесь). Жертвуют трубкой основного уровня топлива (постоянно "Резерв"), в эту трубку ставят, какой-то полупроводниковый элемент типа термистора, с него снимают показания "уровень выше термистора или ниже" - и их используют для индикации резерва. ооо-слишком геморно!!! -------------------- Мото-это жизнь!
Полезно: 0
Вредно: 0
|
|
|
|
|
2.5.2015, 17:59
Сообщение
#22
|
|
|
Живёт здесь Группа: Свои Сообщений: 1716 Регистрация: 28.8.2013 Вставить ник Цитата Из: Пермь Мотоцикл: Репутация: 45
|
А почему под болт суппорта не поставил крепление датчика, а хомутиком притянул?
-------------------- С уважением,
Дмитрий Полезно: 0
Вредно: 0
|
|
|
|
| Гость_kolya_* |
3.5.2015, 10:36
Сообщение
#23
|
|
уважуха за заморочь с проводами я б не осилил
Полезно: 0
Вредно: 0
|
|
|
|
|
|
4.5.2015, 17:09
Сообщение
#24
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 705 Регистрация: 7.6.2013 Вставить ник Цитата Из: Чита.Забайкальский край. Мотоцикл: DJEBEL200-DJEBEL250-DR 650 SE 2012 Г.В Репутация: 2
|
Цитата(dimag @ 2.5.2015, 14:59) А почему под болт суппорта не поставил крепление датчика, а хомутиком притянул? под болт супорта не подходит...не на против магнитиков получается...магниты ставил в болты крепления диска. Цитата(kolya @ 3.5.2015, 7:36) уважуха за заморочь с проводами я б не осилил да как оказалось гемора нет-с креплением лишь замута. -------------------- Мото-это жизнь!
Полезно: 0
Вредно: 0
|
|
|
|
|
19.5.2015, 14:45
Сообщение
#25
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 705 Регистрация: 7.6.2013 Вставить ник Цитата Из: Чита.Забайкальский край. Мотоцикл: DJEBEL200-DJEBEL250-DR 650 SE 2012 Г.В Репутация: 2
|

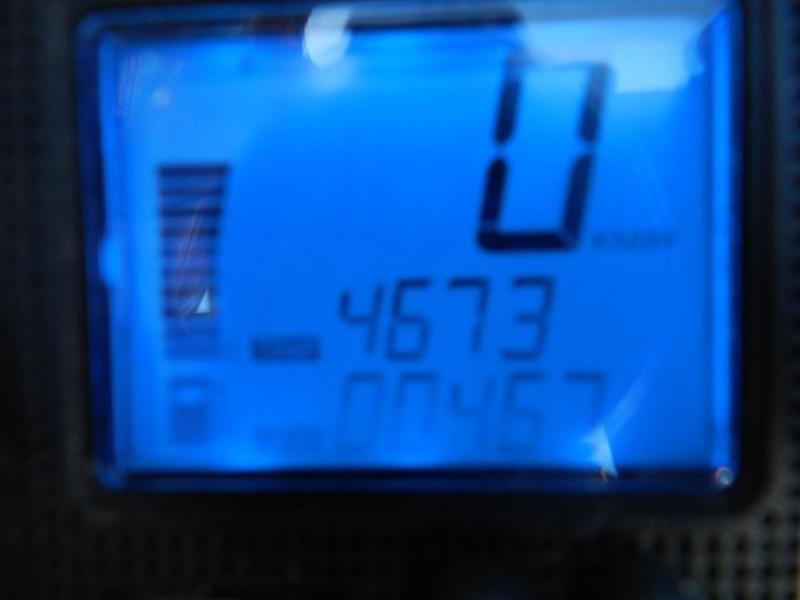

чёто я не догоняю как так??? У меня стоит бак сафари на 30л...что такое резерв я и не знаю на нём,..сегодня завожу мотор-смотрю на приборку мигает заправка,до этого не было!Ну я думаю-какойто глюк-ведь датчика бенза я не ставил...Мотор поработал 2-3 мин. и заглох...я не в понятках ставлю на резерв и на заправку,а на приборке так и мигает заправка!!! Заправился-мигать перестала...
ВОПРОССС?! КАК ПРИБОРКА УЗНАЛА,ЧТО БЕНЗА ТО НЕТ??? -------------------- Мото-это жизнь!
Полезно: 0
Вредно: 0
|
|
|
|
|
19.5.2015, 15:00
Сообщение
#26
|
|
 Bradypodidae Группа: Свои Сообщений: 1665 Регистрация: 2.9.2011 Вставить ник Цитата Из: Москва, Бутово Мотоцикл: нету Репутация: 10
|
Цитата(Den0077 @ 19.5.2015, 14:45) ВОПРОССС?! КАК ПРИБОРКА УЗНАЛА,ЧТО БЕНЗА ТО НЕТ??? Нутром чует  На самом деле любопытно конечн, особенно почему мигать перестала. Найди человека со сканером, пусть инструкцию нормально отсканирует в pdf. А то на сайте Koso даже инструкцию скачать нельзя. -------------------- Полезно: 0
Вредно: 0
|
|
|
|
|
20.5.2015, 13:52
Сообщение
#27
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 705 Регистрация: 7.6.2013 Вставить ник Цитата Из: Чита.Забайкальский край. Мотоцикл: DJEBEL200-DJEBEL250-DR 650 SE 2012 Г.В Репутация: 2
|
приборка с разумом?!
-------------------- Мото-это жизнь!
Полезно: 0
Вредно: 0
|
|
|
|
|
20.5.2015, 23:10
Сообщение
#28
|
||
|
Живёт здесь Группа: Свои Сообщений: 2399 Регистрация: 16.10.2011 Вставить ник Цитата Из: Тверь Мотоцикл: XR600RM,R1100GS Репутация: 23
|
зеленый провод на массу коротнул,у меня температуру масла показывает
