Самодельная защита рычагов, рук., Бюджетно. Опции

[юра]

Руководство к действию.
Хомут для троса и Дюпель... Непомню как называется. В магазине метизов куплено.

Из полоски стали, гнем подходящую дугу.



Забиваем ерундистику, которую я забыл как называют.








Покраска.



Собственно, кирки и остальные асербисы курят в сторонке, по устойчивости к падениям, почему? Собственно, все очевидно.
Сегодня опробовано, дичайшими падениями, все живы, защита тоже. ( слезла краска ).

Кто хочет просто купить. Могу изготовить.))
Поправил ошибки, прошу прощения, писал не в состоянии))

[Kopcak]

Сурово!
Ждём дальнейших отзывов по эксплуатации. Содранная краска не в счёт.

[Вованыч]

Та "ерунда" называет анкер

[skorp777]

Собственно, кирки и остальные асербисы курят в сторонке, поустойчивости к подениям, почему? Собственно все очевидно.

Та "ерунда" называет анкер

И иногда у этой ерунды нестандартные гайки :15,18 мож, еще какой хитрый размер.

[Pepel_PR]

Идея хорошая, но надо что-то с острыми углами сделать, травмоопасно очень получилось.

[юра]

Отсутствуют, не стал выкладывать фото, с детальными закруглениями. На столике с покраской можно увидеть, что все стало безопасненьким)))

[Pepel_PR]

Но болты то торчат, напороться на них будет очень больно

[юра]

По желанию, болгарка.

[skorp777]

По желанию, болгарка.

И синяя изолента! А если серьезно, то можно на стальные полосы натянуть подходящий резиновый/пластиковый шланг, или термоусадочную трубку в несколько слоев-если она бывает такого диаметра.Короче, тот, кто в состоянии сдедать сам, в состояниии и догадаться, как это сделать безопасно и эстетично, на сколько можно.
юра, а анкер брал по диаметру на сколько меньше внутреннего диаметра трубы?

[юра]

Анкер брал на 18 с половиной вроде, не помню. В руль зашел плотно и без болтанки. На аллюминиевые рули с более узким отверстием, тоже подходящие анкеры в продаже есть. По счет термоусадки, СПасибо! По размеру есть в продаже, попробую сделать.
Пи. Си - Делалось это одним днем. Час сгибание и час покраска. Придумаем чего.

[edge]

Защита рук - хорошая тема. Туда теперь пластик какой закрепить бы.

[юра]

Если колхоз панк, то можно 2 обрезка канистры на двух м6 закрепить. Ежели гламур, можно помудрить чего))

[skorp777]

Еле нашел эту тему... Короче, развалились на кетайцкой защите силуминовые крепления к рулю, иду покупать хомуты для троса. Если б не юра,я до такого не догадался бы.

[serg]

Я был в поездке, тема мимо меня прошла.
Колхоз-тюнинх.
При этом весьма крепко и юзабельно.

[юра]

Пользуйтесь))
Железная штука хомута сделана из пресованой стружки и может лопнуть при затягивании - это нормально. Закручивать дальше и держит на мертво.
Если это смущает, стоит изготовить стальную полосу с двумя отверстиями. На расстоянии резьб хомута. Полоска не даст разойтись и лопнуть железную штуку.

П,С -- skorp777 резьба у подходящего хомута ( по диаметру руля ) точно не помню, но это не м6. А около м12.

[юра]

Нечайно удалил свой альбом, исчезли все фото мои, в интернете.
Перезалил изготовление.
Тут
http://fotki.yandex.ru/users/yur-mochalov/album/177282/

[serg]

О чём это говорит? О том, что надо фото сюда заливать. Пока жив сайт, они никуда не денутся.

[serg]

Фотки повставлял в первый пост.

[car-bon]

Чтобы железяка хомута не лопалась при затяжке, её надо немного расточить - с 19-ти до 22 мм

[Skazochnik]

Вчера прикручивал защиту купленную недавно у Дяди Вовы... родная для тонкой дырки...
вместо анкеров использовал огромный болт на м-8, гроверную гайку (с юбкой) и резиновый шланг.
в отличии от анкера на болт можно надевать пластиковую заглушку. (чтоб в пробках чужие борта не царапать.)

[юра]

Чтобы железяка хомута не лопалась при затяжке, её надо немного расточить - с 19-ти до 22 мм

Спецом фото. Сразу они 22 мм. Ездию с данной защитой до сих пор. Любые падения ни к чему не приводили. Изготовил из стали пластинки, что бы лопнувшая часть не расходилась далее.

Защита показала себя, только с хорошей стороны. Всем советую.

Вчера прикручивал защиту купленную недавно у Дяди Вовы... родная для тонкой дырки...
вместо анкеров использовал огромный болт на м-8, гроверную гайку (с юбкой) и резиновый шланг.

Считаю не хитрой идеей. Готов спорить, что проверну конструкцию своими руками. Да и м8, смешно для этого.

[lesnik]

Мой вариант колхоз защиты рычагов)))

Прикрепленные изображения



[Танкист]

при падение мота, риск прищемить руку, пальцы, по тому что алюминий который ты, при колхозил мягок и не упруг, как на пример на защите сайкра!

[юра]

lesnik Молодца! Подробней про материалы и методику изготовления. Желательно с фото.

[serg]

Тему переместил и подправил название.

[lesnik]

lesnik Молодца! Подробней про материалы и методику изготовления. Желательно с фото.

Материалы:
1. полоса алюминиевая 1000х20х6 мм куплена в Максидоме =200руб.
2. два анкерных болта м8 (наружный диаметр анкера 14 мм как раз под внутренний диаметр алюминиевого руля) ОБИ=170 руб.

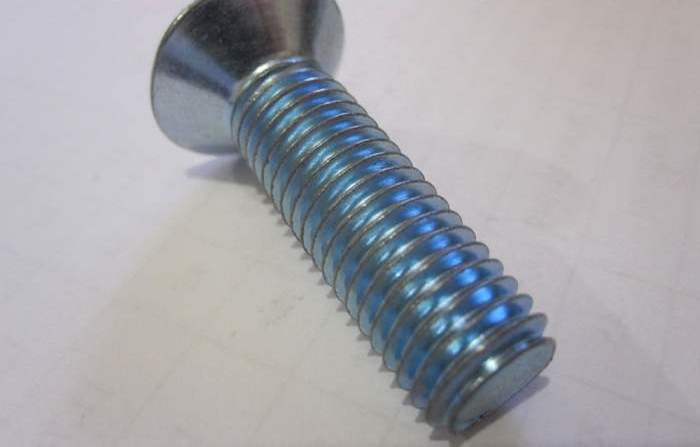

3. два винта с потайной головкой м8 длинной такой же как у анкера. ОБИ =15 руб.
4. кронштейн руля ИЖ 2 шт. Мотозапчасти =2х170руб.
5. 2 гайки М8 размер под ключ 14.
Технология довольно проста: выгибаем пластину по месту, в месте крепления к торцу руля сверлим отверстие на 8 затем снимаем фаску сверлом 20 под потайную головку винта, второе отверстие крепления тоже на 8, далее в опорную часть кронштейна руля ИЖ вставляем гайку и прикручиваем крепление к рулю, обрезаем болты анкеров до нужной длины примерно 20 мм и прикручиваем ими защиту к кронштейну, в торцы закручиваем винты.

Прикрепленные изображения



[юра]

4. кронштейн руля ИЖ 2 шт. Мотозапчасти =2х170руб.

Вот это хорошее решение.

[LoneWolfRU]

О, Лесник, салют! Это ты хорошо придумал, надо взять на вооружение.

[buba_3]

lesnik , подскажи пожалуйста. Когда гнул алюминьку грел? И как? в тисках или молотком дубасил?
Купил такую-же полоску.

[lesnik]

lesnik , подскажи пожалуйста. Когда гнул алюминьку грел? И как? в тисках или молотком дубасил?
Купил такую-же полоску.

Все гнется руками, и вообще защита зарекомендовала себя не лучшим образом - после каждого падения гнулась и ее приходилось постоянно править.
Потом вообще отломилась с одной стороны. Сейчас поставил себе Cycra.

[buba_3]

Все гнется руками, и вообще защита зарекомендовала себя не лучшим образом - после каждого падения гнулась и ее приходилось постоянно править.
Потом вообще отломилась с одной стороны. Сейчас поставил себе Cycra.

Заказал сайкру, но пока она доедет, надо хоть что-то

[Tipchic]

Но болты то торчат, напороться на них будет очень больно

Накрутить колпачковые гайки.


Идея отличная.
Если такую защиту замутить из пружинной стали будет вообще неубиваемо.

[AHOHCbI]

а как анкер потом вытащить из руля?

[Tipchic]

Ослабить его и вытащить. )

[QG2004]

Добрый день!
решил начать свой день с небольшого отчета о воскресном рукожопстве.
Кто не любит колхоз - продавайте эндуро и покупайте облизанную голду))) просьба не читать

Была у меня вот такая защита:


Вроде крепкая падения выдерживала, но один раз "прилёг я отдохнуть" в лесу во время эндуро прохвата, и получилось , что прилёг я со скорости 30-40км/ч и хорошо так на пенек...ПОВЕЗЛО... попал защитой.

По приезду в гараж защита стала такой:


Кататься можно, но не красиво не надежно.

И тут я решил действовать!


1. сначала раздобыл обычный бампер от нивы. мне отдал знакомый работающий в ремонтной мастерской, но если кто паркуется на тротуарах или газонах можете смело позаимствовать у него )


2.заказываем на ебее анкеры и рулевые хомуты (ждем 29дней ))))


3. далее вырезаем из бумаги полоски картона, максимальная ширина которых будет ровняться верхней плоской части бампера. Если будите у кого нибудь снимать бампер, то рекомендую это делать пока он еще на месте, удобно но палевно )))))))


4. Вырезаем маленькой болгаркой. У меня ушло два маленьких круга, т.к. на больших оборотаж аллюминий становится вязким и режется тяжело. можно и ножовкой кто бицуху любит покачать )




5. обрабатываем края напильником, изгибаем (без прогрева, в тисках потихоньку) . Сначала крепим защиту с торца
потом подгоняем возле рулевой колонки. Радуемся)


РЕЗУЛЬТАТ:
красить пока не стал , ибо с балона краска быстро облезет, а цвет оригинала , вроде как сочетается с ободком фары.






итого надо: желание, руки-крюки, фломастер, картон, бампер, крепеж с ебея, набор шестигранников, болгарка маленькая, напильник, сверло на 8 (кажется), дрель.

ИЗВИНИТЕ, что мало фото. делал, потом только одноцилиндровый мозг сообразил что надо вам рассказать)

всем удачи, хорошего настроения:


берегите себя!

п.с. могу рассказать как (без фото к сожалению) сделал рассеиватель (пластик) фары после фатального падения в горном карабахе!

п.с.-2: простите что через фастпик не понял как сюда картинки грузить (((
п.с.-3: резину с бампера можно использоватть как сладер цепи: пока я ждал с ебея новый , я на старый слайдер наклеил это резину. она крепкая ,типа углепластиковая. держала отлично

[rzd2030]

молодец. На прочность проверка была уже?

[QG2004]

rzd2030

молодец. На прочность проверка была уже?

спс

нее.еще не падал. вчера не успел нормально покататься ,т.к. колодки на авто менять еще надо было)
но думаю все отл будет, аллюминий 5мм если не 6 мне кажется. гнулись полоски тяжело. а дугу думаю не реально погнуть

[Leksey]

Только обещай не утаить, когда погнешь )

[QG2004]

Leksey

Только обещай не утаить, когда погнешь )

))))))эт сильно)))
хорошо!

[Ульф]

Находчивость конечно похвальна )
Но вот старый бампер от старой нивы вещь нынче редкая (металла раньше не жалели). Так что, в случае чего, поменяю такой на 2 куска люминя требуемых габаритов )) А то прям сердце кровью обливается

[QG2004]

Leksey

Только обещай не утаить, когда погнешь )

Докладываю!
Защиту погнул)))))) завтра буду снимать-выправлять

погнул пилять....вместе с бугелем фары(((( грёбанное бревно спрятанное под весенними листьями...наехал под углом мото влево а я прямо как и ехал))))) минус козырек, бугель, защита руки...

[анDrей]

под весенними листьями...

Это где же вы катались, что у вас листья весенние и чернозем Белгородский?

[Val777]

Пля...я в ожидании следующего претендента на звание "защита года", с ломиком наперевес и сварочным аппаратом под мышкой...
пошел за попкорном...

[Leksey]

Я просто напишу тут, пусть будет:
CYCRA

[Wolakolak]

или zeta ... 1 поля ягодки ...

[Leksey]

[Sasch58]

Зуд в одном месте присутствует всегда,поэтому в своё время тоже был опыт изготовления самодельной защиты рук.
в качестве материала брал алюминевые полосы используемые в трансформаторных подстанциях, кажется "шинами" называются, толщина 5мм, ширина 3,5-4см.,продаются на базах где комплектуются предприятия промэлектрикой. Анкера были от Кетайских защит.
Вывод который сделал: херня все это, задолбался выгибать после каждого падения.
Купил CYCRA и не нарадуюсь, своих денег однозначно стоит,два года - полет ОТЛИЧНЫЙ.

[Сhestar]

сурово однако

[Макос]

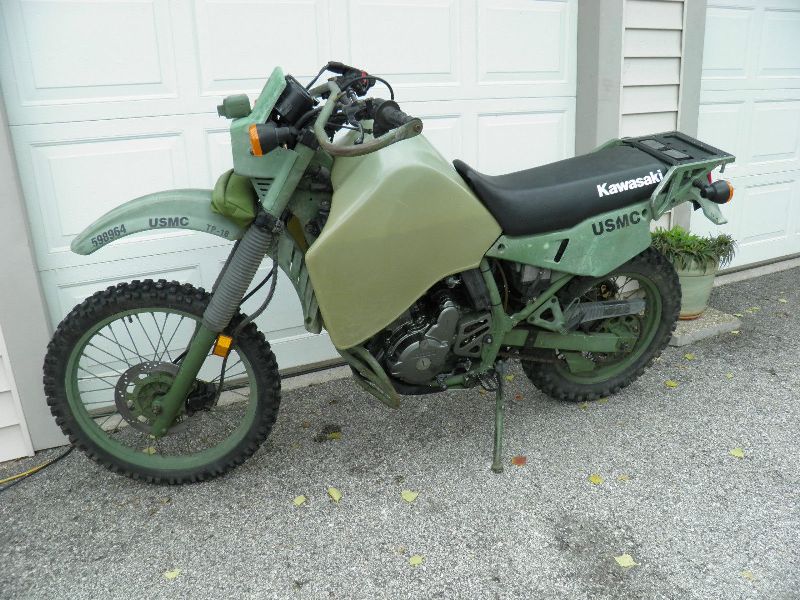

Оооо милитари стаил Это прекрасно

[Сhestar]

главное не докопаешься,все правильно для своих нужд.

[Garry]

На тросики газа смотреть больно...

[Сhestar]

где оторвется на руку намотать можно,милитари
