Сборка-разборка, Как самому разобрать-собрать движок Опции

[Dmitry]

Купил наполовину разобранный аппарат, чтобы собрать, нужна книжка или инструкция по устройству движка, а так можно что-нибудь перепутать, помогите!

[serg]

Можно купить МАНУАЛ (там много чего нарисовано).
Можно обратиться к специалистам. Если бы ты правильно оформил личный профиль, то можно бы было прикинуть, кто из них ближе к тебе. А так только на деревню к дедушке

[Dmitry]

Живу в Воронеже, а что это за мануал, и нарисован ли там подробно двигатель?

[serg]

Quote (Dmitry)

Живу в Воронеже

Так занеси это в Профиль. И мотоцикл. А то такой весь стеснительный

Quote (Dmitry)

что это за мануал

А ссылку в предыдущем моём посте сложно посмотреть? Да и на Главной внизу ещё видна новость про мануал...

Quote (Dmitry)

нарисован ли там подробно двигатель?

Довольно подробно, с порядком сборки и моментами затяжки. Полнее этого мануала просто не существует. Сейчас идёт перевод его с английского на русский язык.
Ближайший к тебе спец по движкам живёт в Москве.

[Dmitry]

Двести рублей не жалко, английский знаю, если скину их на указанный счет, когда пришлете и в каком виде?

[veyngold]

вот тут все написано: http://djebel-club.ru/forum/2-165-1#2937
как только Серж получит деньги, даст тебе ссылку и пароль, чтоб ты это дело скачал.

[Dmitry]

У меня djebel 200, мне подойдет мануал по d 250? Если да, то деньги отправлю; как Серж узнает, что отправил именно я, какие мои действия?

[Huandi]

Quote (Dmitry)

У меня djebel 200, мне подойдет мануал по d 250?

Нет.

[serg]

К сожалению, нет. Разные моты, принципиально разные движки. 200-ка вообще дико обделена информацией...

[AntoSlava]

Quote (serg)

200-ка вообще дико обделена информацией

Что правда, то правда... На и-бээ лежит мануал, но за 65 баксов!

[parmenoff]

Quote (AntoSlava)

но за 65 баксов!

А если это поделить на "х" человек, то .... .

[AntoSlava]

эх... дурная голова... чтот я сразу то не додумался... получается стоимость 2300 р. на 10 человек пойдет. но ж ведь Малых дюбелистов больше? Точное кол-во неизвестно...

Добавлено (13.03.2009, 09:37)
---------------------------------------------
Вот ссыль:

Добавлено (13.03.2009, 09:39)
---------------------------------------------
Но мануальчик на Djebel старенький....

Добавлено (13.03.2009, 09:41)
---------------------------------------------
Но вот новый, но на DR-200 SEY

[vinson66]

есть микрофиши, там есть схемы всех рабочих узлов. впринципе я считаю что мануал нафиг не нужен, ну мне точно, но все же на всякий случай заказал, но пока без ответа.

Quote (AntoSlava)

Но мануальчик на Djebel старенький....

старый шо капец, третий рейх блин

[Dmitry]

Так что с букварем по djebel 200, ребятушки? Помогите, а то я его хрен соберу, что там, скидываться, что ли нужно?

[AntoSlava]

Ну пока не надо... Или что? Скидываемся?

[vinson66]

Quote (AntoSlava)

Или что? Скидываемся?

на филькину грамоту третьего рейха нет, если есть нормальный мануал 1996-2001 года, тогда можно подумать.

[serg]

Могу попробовать организовать по тому же каналу, что и для 250-ки заказывал. Есть вероятность сэкономить довольно прилично на доставке. Но это не раньше мая приход. Разбирайтесь, что именно есть и то ли это, что нужно.

[AntoSlava]

Вот мануал на DR-200 SEY 2000 г.в.

[Fibber]

http://cgi.ebay.com/ebaymot....iewItem

[AntoSlava]

Не... Это Owners Manual, а нужно Repair adn Service.

[vinson66]

я отказываюсь, мне не надо, ну если только книгабарырыго не привезет, не нужен он мне

[serg]

Quote (AntoSlava)

Вот мануал на DR-200 SEY 2000 г.в.

Дорогой-то какой. Наш с пересылкой с Америки до Германии дешевле обошёлся...
Решайте, будете брать или нет, а я тогда узнаю.

[AntoSlava]

Quote (serg)

Дорогой-то какой

Да вообще жуть... 65 баксов... за 150 страниц! А вы Б.Дюбелисты где заказывали?

[serg]

Через американский Ебей. Заказывали знакомые в Германии. Доставка в Германию 19 баксов, в Россию (и большинство других стран) - 50! Сам 37 баксов обошёлся. 56 всего, соответственно. Но это с учётом халавной доставки, по случаю, из Германии.

[www]

serg, Скинь пожалуста картинку с метками грм как его высвтовить не знаю найти не могу!!!!

[Серый-VL]

ровно посередине окошечка.искать там нечего,метки нет.(у меня)

[pasha]

Тоже очкую точно не знаю как мотор собрать с этими метками ЛЮДИ ПОМОГИТЕ ПОДСКАЖИТЕ
пожалуйста...

[Юрий]

Чтоб не плодить тем, а название вроде соответствующее. Разбираю двигатель. Придется заказывать разные детальки и прокладки. На мегазипе предлагается набор прокладок для двигателя и, насколько я понимаю, можно заказать каждую в отдельности. Вопрос к разборщикам-сборщикам - кто нибудь покупал набор прокладок? все ли прокладки туда входят? Набором вроде как подешевле.
Ну и косячки по ходу допускаю: обломился болт крепления натяжителя, и нафиг я его снимал , не сфоткал расположение меток - вытащил натяжитель, прокручивал двиг и цепь соскочила. Цепь растянутя по самое небалуйся. Зазоры - впускные по 0,15, выпуск 0,25 и 0,3.

[alistair]

Чтоб не плодить тем, а название вроде соответствующее. Разбираю двигатель. Придется заказывать разные детальки и прокладки. На мегазипе предлагается набор прокладок для двигателя и, насколько я понимаю, можно заказать каждую в отдельности. Вопрос к разборщикам-сборщикам - кто нибудь покупал набор прокладок? все ли прокладки туда входят? Набором вроде как подешевле.

Я покупал набор, но двигатель не разбирал (ставили другу кик-стартер, остальные прокладки пошли прозапас). По виду полный комплект, это обычная практика для оригинальных запчастей.

[serg]

не сфоткал расположение меток

http://djebel-club.ru/publz/nxsyinyoun/700...djebel-250.html

Зазоры - впускные по 0,15, выпуск 0,25 и 0,3.

Норма. Как соберёшь, проверь ещё раз.

[Юрий]

Сереж, спасибо. Я помню про твою статью

[kinya]

Чтоб не плодить тем, а название вроде соответствующее. Разбираю двигатель. Придется заказывать разные детальки и прокладки. На мегазипе предлагается набор прокладок для двигателя и, насколько я понимаю, можно заказать каждую в отдельности. Вопрос к разборщикам-сборщикам - кто нибудь покупал набор прокладок? все ли прокладки туда входят? Набором вроде как подешевле.
Ну и косячки по ходу допускаю: обломился болт крепления натяжителя, и нафиг я его снимал , не сфоткал расположение меток - вытащил натяжитель, прокручивал двиг и цепь соскочила. Цепь растянутя по самое небалуйся. Зазоры - впускные по 0,15, выпуск 0,25 и 0,3.

Я не заказывал прокладки (сначала заказал у serg,но все как то хотелось побыстрей собрать и купил паронит).
Все прокладки вырезал.(взял цилиндр,положил на него паронит и обстучал молоточком по парониту,затем по этому контуру вырезал).Железная с ней ничего не будет,поставишь старую.Главное купить динамометрический ключ и как следует протянуть.Каждую прокладку ставил на красный герметик.Прокладку крышки головки тоже не покупал.Все прокладки обязательно обезжирить ацетоном,у меня не было ацетона я использовал очиститель карбюратора (не допускай попадания масла!).Потом наносишь герметик.
После сборки залил масла больше верхнего предела (перелил), масло нигде не сочилось.

[Юрий]

kinya , спасибо! я, пожалуй, закажу все - пусть будут, торопиться некуда, всё равно придется кучу запчастей заказывать. Второй вечер пытаюсь открутить болты головы, два воротка сломал 1/4, 1/2 туда не подлезть, сегодня купил 3/8 - буду пробовать.

[kinya]

kinya , спасибо! я, пожалуй, закажу все - пусть будут, торопиться некуда, всё равно придется кучу запчастей заказывать. Второй вечер пытаюсь открутить болты головы, два воротка сломал 1/4, 1/2 туда не подлезть, сегодня купил 3/8 - буду пробовать.

Головка стандартная не подходит,брал FORCE узкую, длинную ~7см, рычаг побольше ~50см.... и с первого раза открутишь. УДАЧИ!

[comandor]

С герметиками только без фанатизма, - чтоб он застывшими комьями в двигателе не оказался.

[serg]

Инструмент рекомендую Jonnesway. Лучшее из известных мне по соотношению цена/качество. Всё покупаю только их. Не сломано НИ ОДНОГО инструмента. С учётом, что не жалею ни разу. Знакомые профессиональные авторемонтники пользуются только им. У них ломается, но очень не скоро. Но там и использование другое.

[serpius]

тоже рекомендую "джоннисвей" удобный,приятный инструмент,но чтобы открутить башку нужна длинная головка,я покупал(не было такой в наборе)SATA.После открутки медные шайбы стоящие на болтах нужно притереть мелким напильником,а то они задираются при открутке. ....comandor на аватаре чёта сильно постарел..

[DjAga]

1/4, 1/2 туда не подлезть, сегодня купил 3/8

Прошу прощения за дурацкий вопрос, но что значат эти цифры?

... Да, Командор божится, что это его самая последняя фотка...

[serg]

SATA

Говорят, что их с Джоннесвеем делают на одном конвейере, просто по-разному оформляют.

Прошу прощения за дурацкий вопрос, но что значат эти цифры?

Это размер квадрата.

... Да, Командор божится, что это его самая последняя фотка...

[kuzmich]

Юра прокладку может новую, без герметика....

... Да, Командор божится, что это его самая последняя фотка...

Да укатали Командора горки, пригорки....

[Юрий]

Джоннисвей некогда было искать-покупать, у меня набор вьюрт, но там 3/8 нет. купил набор головок каких-то наших и открутил цилиндр. На первый взгляд с поршневой все хорошо, что смог замерить - поршень, цилиндр, распредвалы - все в норме, выработки практически нет. Микрометром еще палец померю, но на ощупь выработки нет. Поршень в нижней его части спереди и сзади как-будто потерт немного.
Вопросы:
как отсоединять голову от цилиндра? мягко поддевая отверткой не получается. надо ли её вообще снимать?
как вытащить клапана?
откуда мог быть стук в моторе если с поршневой все в порядке? стук был похож как будто палец стучит, ну по крайней мере на папином иже похожее было.

[SD250]

мягко поддевая отверткой не получается

Лучше так не делать) Проверь все ли болты открутил.
Должен легко сниматся

как вытащить клапана?

Подкладывал деревяшку под клапана чтобы не уходили вниз и давил гаечным ключом на тарелку, а небольшими щипцами доставал сухари.

[serg]

откуда мог быть стук в моторе если с поршневой все в порядке? стук был похож как будто палец стучит, ну по крайней мере на папином иже похожее было.

Сильно вытянутая цепь иногда издаёт очень страшные звуки.

[kinya]

как отсоединять голову от цилиндра? мягко поддевая отверткой не получается.

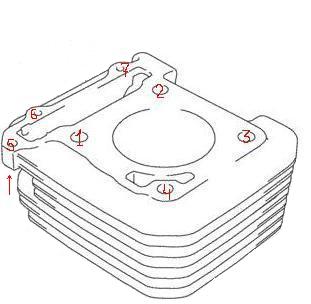

Болтов надо открутить 4+2+1 (маленький болтик снизу)=7 СЕМЬ!

откуда мог быть стук в моторе если с поршневой все в порядке? стук был похож как будто палец стучит, ну по крайней мере на папином иже похожее было.

это цепь 100%

Прикрепленные изображения



[serpius]

я рассухариватель делал из трубы 1\2 дюйма длинной 10-12 см,в трубе с боков 2 паза шириной 10-12мм и длинной 50-60мм.Один конец упираешь в чашку под которой пружина а на другой конец давишь рукой,через пазы в трубе достаёшь сухари магнитной отвёрткой.Установка сухарей назад также,только вместо отвёртки пинцет.

[Plus]

откуда мог быть стук в моторе если с поршневой все в порядке? стук был похож как будто палец стучит, ну по крайней мере на папином иже похожее было.

Сильно вытянутая цепь иногда издаёт очень страшные звуки.

Звук похож на детонацию при резком откручивани газа? А то у меня иногда такое бывает, пока грешу на топливо, а вдруг действительно цепь?!

[kinya]

Звук похож на детонацию при резком откручивани газа?

У меня такого не было... регулируй карб!
Если плохой бензин добавь ацетона... (ветка есть почитай про ацетон,мы как то обсуждали) проверено,мной! ХХ повышаются,мощность тоже. Но не переусердствуй....

[Юрий]

Звук похож на детонацию при резком откручивани газа?

нет. звук был на любых оборотах, в т.ч. и холостых. металлическое лязганье, клацанье..фиг знает как описать)) Серега вон слышал
SD250 ,serpius , про клапана понял, спасибо!!!

и ещё. перед смертью мотор не заводился, киком пытался и такое ощущение было что компрессии нет нифига, довольно легко по сравнению с прошлыми разами я его пинал. ума померить компрессию перед разборкой у меня конечно же не хватило пойду про декомпрессор почитаю - что это такое и с чем его едят.

[serg]

У меня тоже пару раз терялась компрессия. Потом как-то неожиданно появлялась. Виню декомпрессор и при следующем залезании в головку выкорчую его. Ненужная весч. Может, с кика будет сложнее завести, но когда НАДО, всё заводится на ура...
Юра, у меня ощущение, что единственная и главная проблема была в цепи ГРМ...

[Серый-VL]

это цепь 100%

цепь

[Юрий]

Пока что так получается, посмотрю еще на колпачки. Жор масла присутствовал ведь.

Проверь все ли болты открутил.

Болтов надо открутить 4+2+1 (маленький болтик снизу)=7 СЕМЬ!

да, все откручены. а головка как прикипела к цилиндру.

[serg]

посмотрю еще на колпачки. Жор масла присутствовал ведь.

Вполне вероятно, что дело в них...

да, все откручены. а головка как прикипела к цилиндру.

Стукни киянкой Нежно

[kuzmich]

Юра, вполне логично, что может греметь цепь, на японских XR она с сигнализатором, при вытяжке больше номинала гремит так, как будто по мотору что-то летает, жор масла-стопудово маслосъемные колпачки+ кольца, если нет износа на поршне, еще возможен износ направляющих клапанов, потеря компрессии может быть вызвана, не только натяжителем но и износом клапального седла, если есть желание можешь заехать ко мне на работу, рассухарим клапана и все посмотрим, у меня весь нужный инструмент есть.....

[Варион]

Разъем картера двигателя посажен на герметик. Местами герметик выступает неравномерно. У вас тоже на герметике или просто в мой лазали?

[Mr.Driller]

Разбираю движок, дело приостановилось на сцеплении(завальцованя гайка) и на магните генератора. Буду рад, если подскажете как они правильно и без вандализма снимаются. Не хочется гробить запчасти.

[dimag]

на магните генератора. Буду рад, если подскажете как они правильно и без вандализма снимаются.

Ротор генератора ("магнит") - съёмником
https://djebel-club.ru/forum/index.php?s=&a...st&p=456266

[LILO]

Разбираю движок, дело приостановилось на сцеплении(завальцованя гайка) и на магните генератора. Буду рад, если подскажете как они правильно и без вандализма снимаются. Не хочется гробить запчасти.

С гайкой сцепы тоже особых проблем нет вроде. Разкернить чем-нить подходящим и откручивать.
Поставить первую скорость, зажать задний тормоз. Говорят старый ремень ГРМ хорошо подходит для блокировки корзины.
Должно быть просто довольно таки.
