Вопрос по датчику подножки Опции

[KiloVolT]

Сперва немного предыстории:
Готовлюсь к своему второму(и первому полноценному) мотосезону.
Когда осенью ставил свою двухсотку на зиму все работало нормально. Мотоцикл стоял в теплом и сухом подвале.
Зимой электрику не трогал, кроме снятия аккумулятора.
На днях принес аккумулятор, подключил. Работало все, кроме правых поворотников и индикатора нейтрали. Гореть - горели, но не моргали. Времени не было - решил разбираться потом.
На следующий день поворотники уже работали нормально. Зато фара не горела вообще, а вместо нее горел индикатор дальнего света. И весь этот цирк со слонами продолжался ровно до того момента, пока я не начал переключать передачи. В какой то момент фара зажглась и индиктор дальнего света заработал нормально. Индикатор нейтрали так и не заработал.
Понятно - дело в проводке. То ли окислилось что, то ли отвалилось, то ли коротнуло. Снял с мотоцикла все лишнее и начал постепенно разбираться(но т.к. с мото и автоэлектрикой дело иметь до этого не приходилось то логика схемы понимается с трудом).
На данный момент выяснил следующее: Лампа индикатора нейтрали исправна. Проводка поворотников тоже в порядке - похоже была проблема с самим реле(надо будет озаботиться на будущее новым)
А вот датчик подножки (OMRON C8S-27D) преподнес сюрприз: Насколько я понял в состоянии "подножка поднята" он должен звониться накоротко, а получается что-то около 200 КОм. То ли окислились контакты(шилом поковырял - показания мультиметра не изменились) то ли приказал долго жить сам датчик.
А теперь собственно вопрос знатокам - Как должен прозваниваться датчик подножки(если есть возможность у кого прозвонить свой - буду благодарен)?
Датчик выглядит монолитным и с первого взгляда разборке не подлежит(
Ну и заодно - кто как чистит контакты в разъемах? А то разъемы глубокие, толком подобраться к контактам не выходит...

[serg]

В 250-ке в датчике подножки диод. Предполагаю, что в 200-ке может быть похоже.
Выкинь ты этот датчик...
Схема на 200-ку есть в Файлах.

[KiloVolT]

Вообще на диод это очень похоже - при прозвонке падение напряжения порядка 0,6В, что очень напоминает диод... Проверил - точно, диод.
И в схеме он есть... моя внимательность меня подвела...

Спасибо, Сергей. Вопрос по подножке можно считать закрытым...только расплодил по собственной невнимательности бесполезную тему.

[roman-black2]

в любом автомагазине продается химия очиститель контактов. Она и защищает потом от дальнейших окислов. пробрызгай тупо все контакты которые увидишь, по крайней мере лишним точно не будет, раз уж такие фокусы начались.

[serg]

KiloVolT, ладно, пусть будет. Это далеко не самая бесполезная тема на форуме
Но моё мнение - этот датчик - фтопку!

[KiloVolT]

В общем разобрался я в чем дело - контакты были абсолютно не при чем, хотя теперь уже и почистил и побрызгал средством защитным.
Хочется сразу сказать всем новичкам - если видите обмотанные изолентой провода на мотоцикле - не ленитесь размотать и заглянуть внутрь...
Я просто таки офигел - вовсе непонятно как я вообще осень доездил.. часть перебита и просто замотана и практически держалось на изоленте, кое- где скрутки(на дальнем свете - 2 скрутки на 5 см провода у самой фары...). И как следствие работа цепей зависит только от фазы луны, но никак не от желания водителя.
В общем теперь сижу с паяльником и термоусадкой и по очереди разматываю всю изоленту, что есть... Хорошо хоть погода такая дрянная - не обидно за задержку с подготовкой.

[BomBeR]

В 250-ке в датчике подножки диод. Предполагаю, что в 200-ке может быть похоже.
Выкинь ты этот датчик...
Схема на 200-ку есть в Файлах.

Можно поподробнее, просто отсоеденить разьем или как?

[serg]

Его надо соединить. В идеале, через диод, как я и сделал. Но без диода тоже работает.

[Егор]

по моему вещь нужная . Пару раз забывал закрывать и очень спасало .

[BomBeR]

Его надо соединить. В идеале, через диод, как я и сделал. Но без диода тоже работает.

да в том то и дело что мне бы его отключить вообще этот датчик на время, как это сделать?

[serg]

Если разорвёшь цепь, движок не будет работать. Датчик отключаешь, а провод соединяешь вместо датчика.

[skorp777]

Я сегодня отключил датчик подножки более радикально. Смотрим схему:

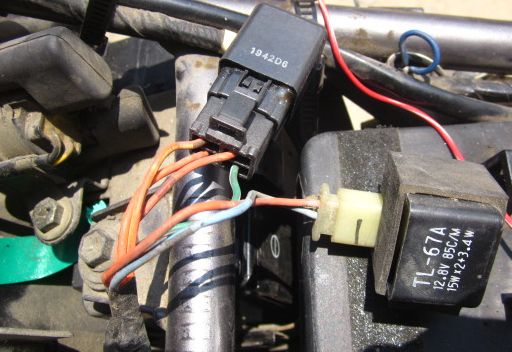

Датчик подножки и датчик нейтрали соединяют с массой реле блокировки двигателя, и оно подает напряжение ,через кнопку "стоп" на катушку и коммут, а также на кнопку стартера.Перемкнув провода от датчика подножки, мы просто делаем это реле постоянно включенным.Кстати,если просто перемыкать провода, идущие к датчику, то никакой диод не нужен.Реле это выполняет только функции логического элемента ИЛИ,поэтому его запросто можно ликвидировать-для повышения надежности. Отказывают японские релюшки очень редко, но иногда все же такое бывает. Итак, снимаем боковой пластик и седло, вынимаем коммутатор. Под ним 2 реле- к одному подходит 2 провода, это реле поворотов.Его не трогаем. К другому реле идет 4 провода,2 оранжевых ( оба +), зелено-белый ( масса через концевик подножки или нейтраль) и оранжево-желтый- питание катушки и коммутатора.Оба оранжевых и оранжево-желтый отрезаем от колодки реле , зачищаем, скручиваем и изолируем. Можно пропаять для надежности.

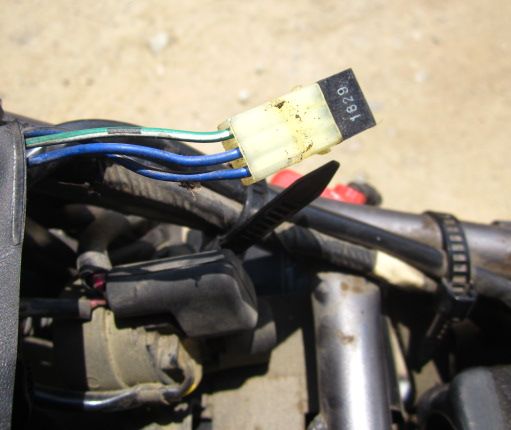

Идем дальше.Провод от датчика нейтрали соединен с лампой нейтрали и проводом к реле блокировки через диоды, чтоб ток шел в нужном направлении и все работало, как положено.Поскольку реле блокировки ликвидировано, провод к нему от датчика нейтрали стал лишний, как и диоды. Там же, под седлом, находим этот "тройник", синий и сине -черный провода соединяем, зелено-белый в сторону, он уже не нужен никому и ничему.На втором фото и показаны эти два проводка вместе..Смысл этого-нет падения напряжения на диоде, лампа нейтрали должна ярче гореть. Вроде так и стало, утверждать не буду.

Ради интереса, на электронных весах взвесил концевик подножки с проводом, датчик сцепления, реле блокировки, замок для шлема, который сзади стоит и отрезанный от рамы кронштейн концевика подножки- получилось 400 гр ровно. Честно говоря, фигня.Мы грязи килограммы на мот цепляем
Такой же фокус возможен на 250-ке, но я в её схему не вникал, я-то со схемой 200-ки день разбирался.

[send2u]

Я правильно понял, что все вышеописанное можно сделать ничего не отрезая и не паяя?
- Переключатель подножки просто отключить из разъема и снять (тут придется смириться со штатным неярким светом индикатора нейтрали).
- Реле блокировки отцепить и снять, в колодке перемкнуть оранжевый и оранжево-белый перемычкой (кстати автомобильный флажковый предохранитель не подойдет?)
?
Хорошо когда есть возможность откатиться к стоку, для продажи, например.
