Бардачок из пластиковых труб, Вроде нормально получилось Опции

[Cephei]

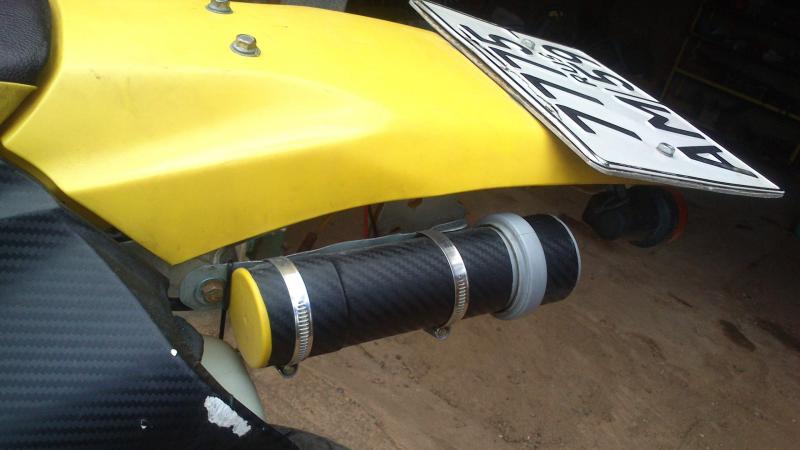

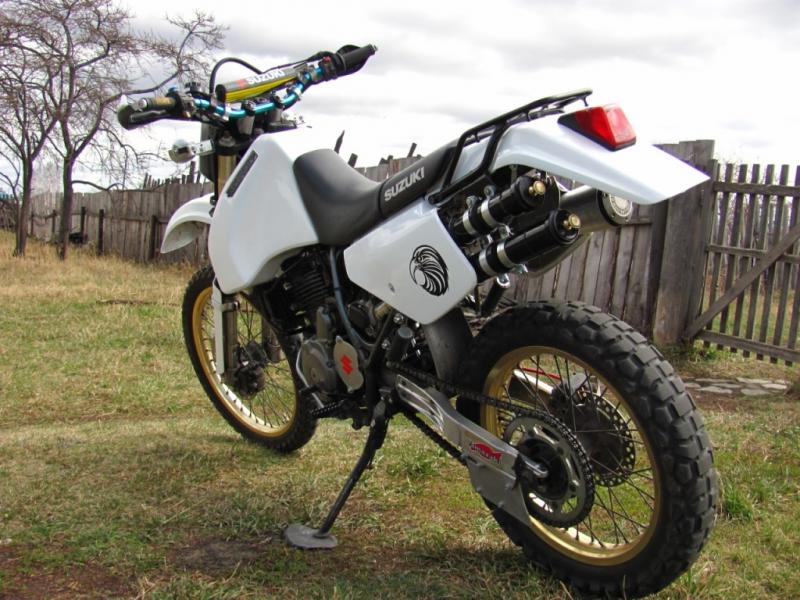

Здравствуйте! Без инструментов в дороге никак, а постоянно перекладывать их из сумки в сумку как то надоело - решил сделать бардачки из пластиковых водопроводных труб. Идея не новая, но народ в основном использует трубы большим диаметром, я же сделал бардачки из труб 50мм. Они защищёны от падений(уже протестировано:-)). Серый цвет труб не радовал, так что решил покрасить в чёрный глянец. Для удобства извлечения крышек поставил ручки от какого-то шкафа в цвет колёсных дисков.








Крепление в трёх точках.




Все самые необходимые инструменты в него входят легко - главное грамотно упаковать!

[серый]

МОЛОДЕЦ!!!!!!!!Прикольный тюнинг вышел из рук!!!!!!

[Танкист]

зачетно!скажи как ты гос-номер при собачил под крыло))) гайцы не с штрафуют))) или он у тебя на электро приводе)))

[Cephei]

зачетно!скажи как ты гос-номер при собачил под крыло))) гайцы не с штрафуют))) или он у тебя на электро приводе)))

Это кусок номера от машины(регион) - друзья подарили. Он у меня на учёте не стоит - у нас ГАИшники добрые, главное чтобы права были и документы...

[Танкист]

хорошо вам)))

[serg]

Трубы напоминают пороховой ракетный ускоритель Я бы сзади застремался ехать

[max pain]

Молодец аккуратненько всё сделал!!!
и мотик у тебя аккуратненький редко такой увидешь

[Cephei]

Трубы напоминают пороховой ракетный ускоритель Я бы сзади застремался ехать

Товарищ с этого форума под ником Ulfr посоветовал сделать наклейку с надписью: "ВНИМАНИЕ ВОЗМОЖЕН ВЫБРОС ТОРМОЗНЫХ ПАРАШЮТОВ!"

[Липтон]

Всё здорово , но как доставать содержимое ? Мне приходится подталкивать внутренности через боковые отверстия , благо они есть .

[serg]

посоветовал сделать наклейку с надписью: "ВНИМАНИЕ ВОЗМОЖЕН ВЫБРОС ТОРМОЗНЫХ ПАРАШЮТОВ!"

На спине

[Танкист]

Всё здорово , но как доставать содержимое ? Мне приходится подталкивать внутренности через боковые отверстия , благо они есть .

за место намертво прикрученых болтов, на хомутах))) поставить с одного края болты с "барашком" и усе))) ослабил одну сторону хомута, вынул трубу пп, и вуаля)))

[Жека47]

Всё здорово , но как доставать содержимое ?

Рукавица великовата,конечно. Но можно ложить в тряпичный чехольчик,чтоб не гремели.За него и вытаскивать.

[Cephei]

Всё здорово , но как доставать содержимое ? Мне приходится подталкивать внутренности через боковые отверстия , благо они есть .

Все инструменты упаковываются в тряпочки и аккуратно скручиваются в два батона, главное поплотнее скручивать!

[serg]

Мне сшили кулёчек из брутальной брезентухи. Весьма успешно противостоит истиранию и прочим перипетиям.

[Leksey]

Выглядят прикольно )

[Варион]

офигенно! ключ прикручен чтоли к крепежу поворотов? поворотники недемонтировать можно?

[Cephei]

офигенно! ключ прикручен чтоли к крепежу поворотов? поворотники недемонтировать можно?

Ага, ключ обрезанный! Поворотники при необходимости не мешают.

[shevard]

Делал подобный, а как вытаскивать посказал чехол для мобильного у которых тянешь ленту и мобильный выходит.

[sskvv]

Вау поехал покупать трубу!!!

[smit]

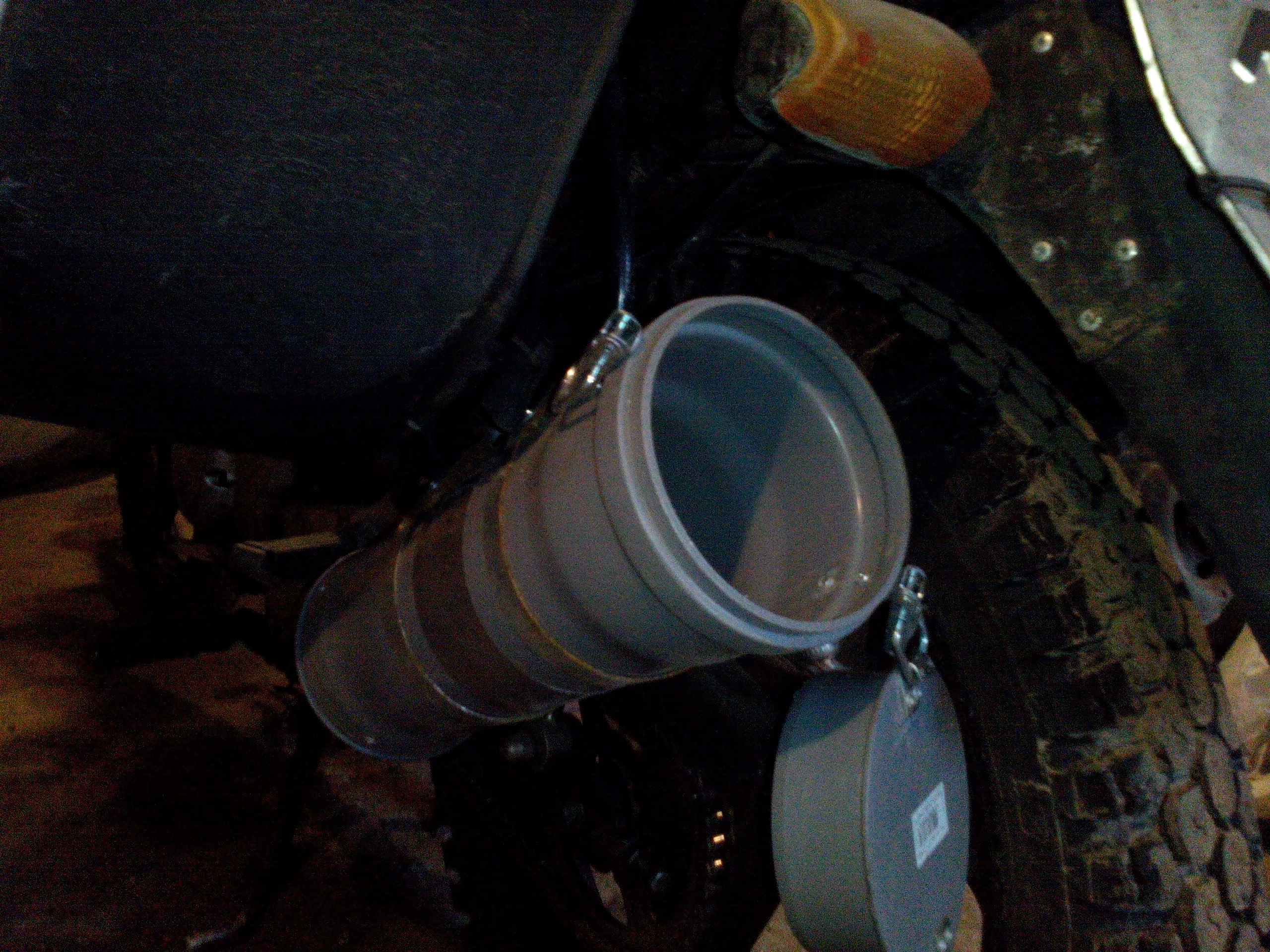

Я себе сделал из канализационной трубы диаметром 10 см. Вот он.

Вот этот бардачёк на мотике с облицовками. И собственно инструмент.

Эскизы прикрепленных изображений



Прикрепленные изображения



[Kopcak]

Что-то не пойму, а как запирается крышка? Просто удерживается усилием пружины?

[lёxkiy]

а с доводчиком так ваще понтово будет!

[smit]

Что-то не пойму, а как запирается крышка? Просто удерживается усилием пружины?

Да. Усилия пружины достаточно что-бы всё было на месте. Петля лягушка. Единственный минус в этой конструкции только то что в хранилище инструмента не влезает молоток. Приходиться возить его в кофре.

[lёxkiy]

а не боишься что ветками откроется и не заметишь, лично я завинчиваю на суровый винт -

[smit]

а не боишься что ветками откроется и не заметишь, лично я завинчиваю на суровый винт

Нет. Страх мне не ведом. Тут дело в инструментальной сумке. Я её сшил с несколькоми отсеками. поскольку инструмента много то сумка заходит в трубу очень плотно. И даже когда по случайности не закроешь крышку то всё равно всё на месте. Ну а если что произойдёт то придётся ставить защелку.

[parmenoff]

Чтобы не открывалась можно использовать такие застёжки:

Прикрепленные изображения



[smit]

Чтобы не открывалась можно использовать такие застёжки:

Вот именно они у меня есть. Но вселенская лень заставляет ждать пресловутого грома когда мне придётся преркреститься.

[Methus]

Доброго времени суток, а можно еще раз фото в студию, а то ссылки не активны.

[Cephei]

Доброго времени суток, а можно еще раз фото в студию, а то ссылки не активны.

Конечно!

Доброго времени суток, а можно еще раз фото в студию, а то ссылки не активны.

И ещё!

[далекоездячий]

О! вот как надо складной спиннинг возить! гениально!

[Azot]

А трубы только посередине крепятся?
Удобная конструкция: и насос закинуть можно и монтировки.

[Alexey7759]

Я просто хомутами прикрепил, сезон продержался без проблем, затрат по времени и финансам минимум.

[Изыскатель]

Я просто хомутами прикрепил, сезон продержался без проблем, затрат по времени и финансам минимум.

У меня монтажки под баком живут, а бардачек- банка из под чая. Правда за сезон ни разу не доставал ни головки ни шестигранники, подзаржавели слегка.

Эскизы прикрепленных изображений



[fater]

Я тоже последовал примеру бывалых иина свой лад сделал инструментальный бардачок и тоже из сантехнических труб. 100 мм по диаметру секцию отрезал по нужному размеру и дополнил стыковочной секцией 110 мм диаметра с резиновыми уплотнителями по сторонам. Одну сторону плотно закрыл крышкой-заглушкой под уплотнитель, а другой конец трубы, который наружный и для пользования, закрыл такой же пробкой-крышки, но без резинового уплотнителя, что позволяет открывать с некоторым, но приемлемым усилием, просто пальцами за края. Все секции зафиксировал между собой саморезами уже по месту. Крышка фиксируется тоже саморезом в высверленное отверстие сбоку, для удобного использования при открытии. Уже по собранным секциям в единую трубу-бардачок, из дюралевых полос 20×2, по 50мм каждая, сделал хомуты, изгибая прямо по трубе. Трубы гладкие изначально, поэтому перед покрытием краской-грунтом из балончика, зачистил трубу наждачкой. Покрыл тремя слоями краски. Поскольку бардачок закреплен под наклоном, то в нижнем конце трубы высверлил дренажноее отвестие. Закрепил два хомута по месту крепления родного, а третий хомут закрепил по месту крепления багажного замка, сняв его. Хомуты по месту подогнул так, чтобы колесом не терло этот бардачок ни при каких условиях. Для открытия крышки-заглушки чуть подрезах пластик хвоста, чтобы не препятствовал выниманию крышки Боковой пластик крепится по месту, но вплотную к бардачку. Все.




https://youtu.be/foYCqt-dmzY

[Leksey]

Поворотнички аккуратные.

[fater]

Я тоже последовал примеру бывалых иина свой лад сделал инструментальный бардачок и тоже из сантехнических труб. 100 мм по диаметру секцию отрезал по нужному размеру и дополнил стыковочной секцией 110 мм диаметра с резиновыми уплотнителями по сторонам. Одну сторону плотно закрыл крышкой-заглушкой под уплотнитель, а другой конец трубы, который наружный и для пользования, закрыл такой же пробкой-крышки, но без резинового уплотнителя, что позволяет открывать с некоторым, но приемлемым усилием, просто пальцами за края. Все секции зафиксировал между собой саморезами уже по месту. Крышка фиксируется тоже саморезом в высверленное отверстие сбоку, для удобного использования при открытии. Уже по собранным секциям в единую трубу-бардачок, из дюралевых полос 20×2, по 50мм каждая, сделал хомуты, изгибая прямо по трубе. Трубы гладкие изначально, поэтому перед покрытием краской-грунтом из балончика, зачистил трубу наждачкой. Покрыл тремя слоями краски. Поскольку бардачок закреплен под наклоном, то в нижнем конце трубы высверлил дренажноее отвестие. Закрепил два хомута по месту крепления родного, а третий хомут закрепил по месту крепления багажного замка, сняв его. Хомуты по месту подогнул так, чтобы колесом не терло этот бардачок ни при каких условиях. Для открытия крышки-заглушки чуть подрезах пластик хвоста, чтобы не препятствовал выниманию крышки Боковой пластик крепится по месту, но вплотную к бардачку. Все.




https://youtu.be/foYCqt-dmzY

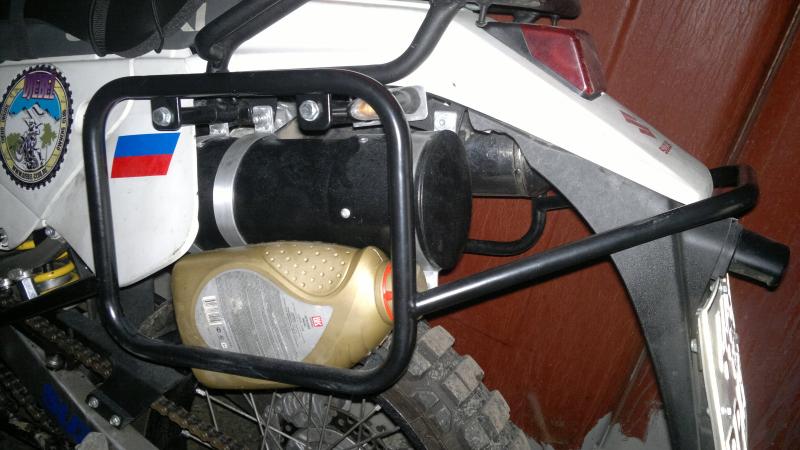

Спустя год эксплуатации бардачок сделал другой, ограничив его длину местами крепления хомутов. К петлям первых двух хомутов закрепил снизу стоковый бардачок. А нижняя петля третьего хомута работает на зажим втавленной крышки бардачка. Сам же бардачок состоит из двух частей срепленных заклепками, но без уплотнительного пояска трубы, которую пришлось отрезать. Благодаря удалению этого пояска и более короткому бардачку, боковой пластик крепится по месту, позволяя на багажную рамку установить литровую канистру с маслом.

[mrBern]

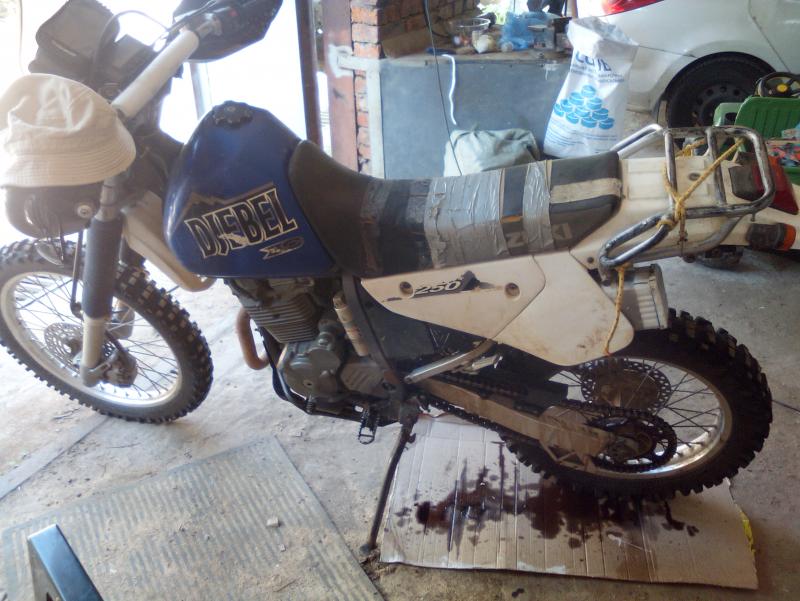

Пожалуй и я отмечусь))

Эскизы прикрепленных изображений



[ejlu]

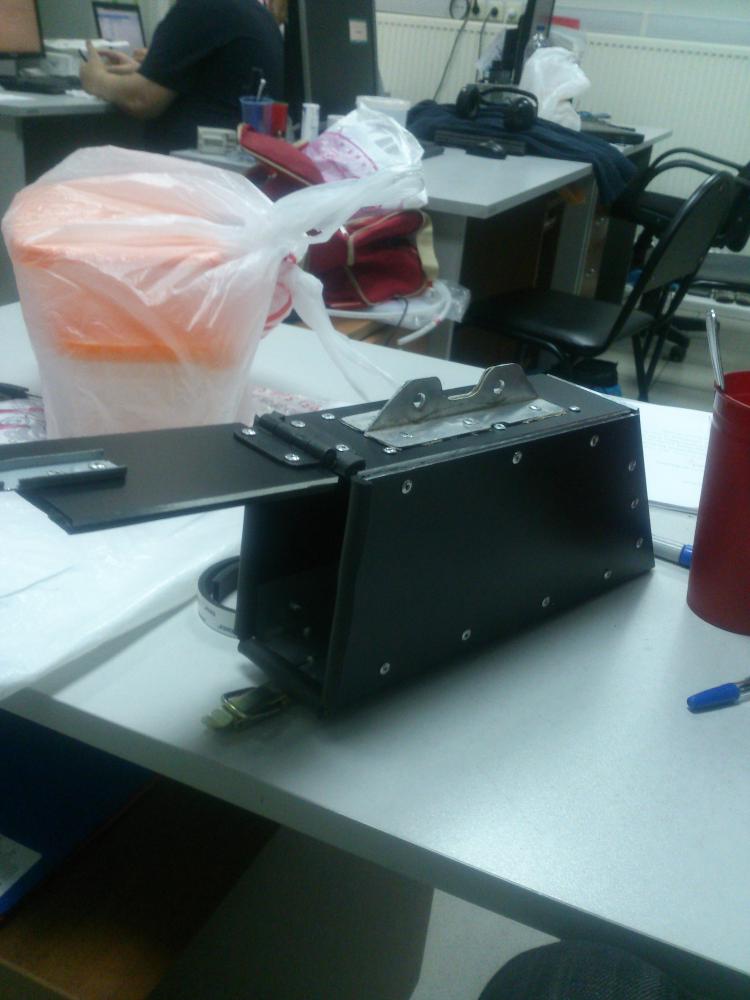

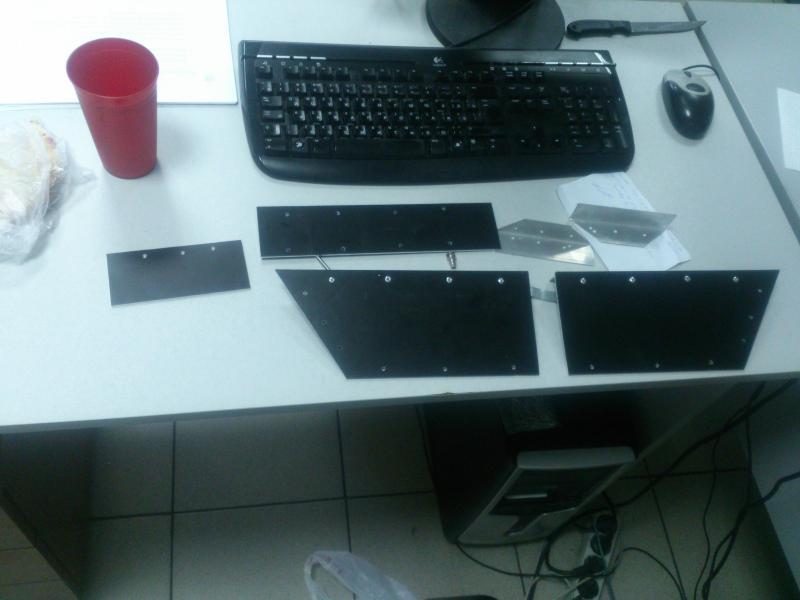

Тоже хочу поучаствовать в конкурсе бардачков!
Какая прелесть циркулярная пила, все ровно и быстро

Сборка панелей на уголках алюминиевых и клепках

[dr41rus]

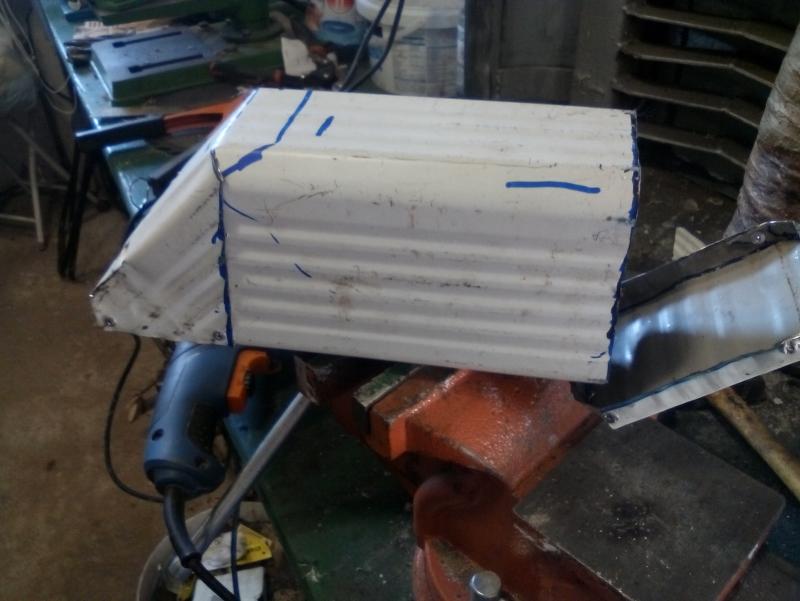

Вот тоже решил замутить бардак

Эскизы прикрепленных изображений



[plastilinko]

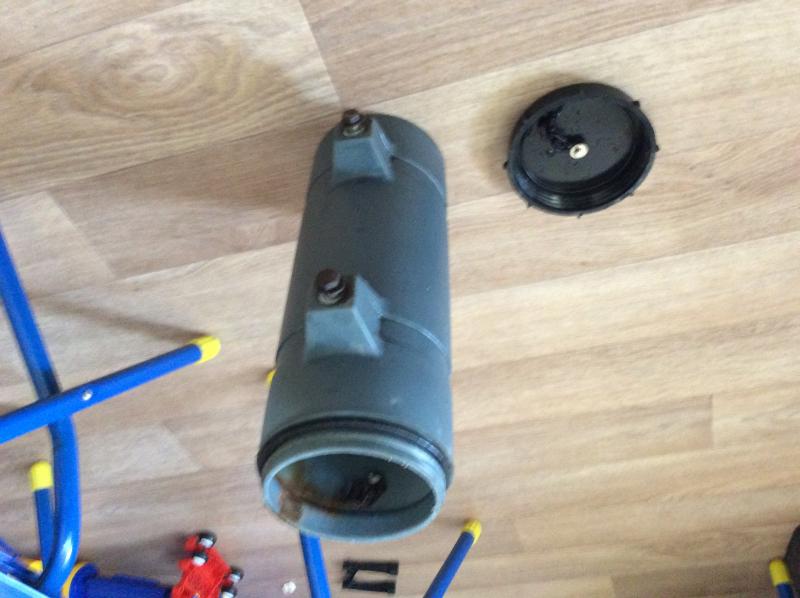

С обратной стороны нагрел феном и запихал такую же крышку, сидит намертво

[СЕМЕН]

Используя служебное положение снял интересный девайс с полуприцепа

[rom74]

Используя служебное положение снял интересный девайс с полуприцепа

отлично выглядит, и качество должно быть на высоте. есть парт намбер запчасти?

[СЕМЕН]

Номера нет,спер с полуприцепа Фрюхауф с правой стороны))
