 Коммутатор Шерпы, неисправности и замена на аналоги |
Здравствуйте, гость ( Вход | Регистрация )
7.6.2011, 17:15
Сообщение
#1
|
|
 Весьма заинтересован  Группа: Эндуристы Сообщений: 61 Регистрация: 4.3.2011 Вставить ник Цитата Из: Yalta Мотоцикл: SuperSherpa Репутация:  1
 |
Нет искры! Подскажите алгоритм диагностики и ремонта.
Полезно:
Вредно:
|
|
|
 |
Ответов
|
30.7.2013, 10:22
Сообщение
#2
|
|
 Матёрый джебеловод Группа: Свои Сообщений: 5602 Регистрация: 8.8.2010 Вставить ник Цитата Мотоцикл: Продан. Репутация: 143
|

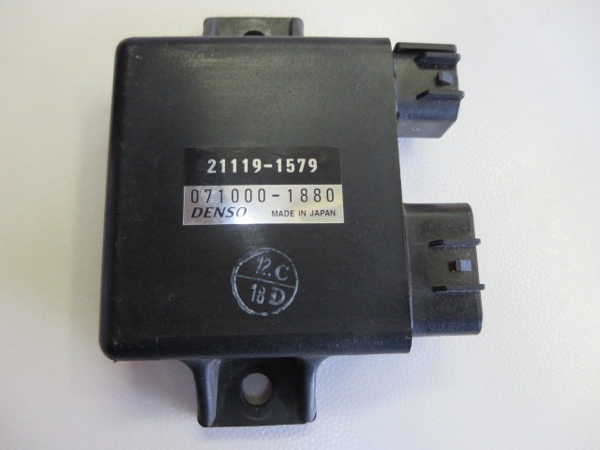

Цитата(stscat @ 30.7.2013, 16:08)  Может и она неисправна или магнето, который собственно наводит на нее сигнал.  Сигнал там наводит железная полоска, приваренная к ротору.Ты считаешь, что она постепенно ( неисправность нарастала со временем) укоротилась, причем при прогреве мотора еще сильнее укорачивается?Цитата(stscat @ 30.7.2013, 17:03) Еще тебе идейка. Первая часть партнамбера и Кавасаки и Денсо по всей видимости версия железа, вторая версия программы (настроек) если предположить что контроллер у тебя все же выжил, можно купить любой коммутатор с тем же начальным номером и перепаять туда микросхему из твоего первая часть партнамбера- это коммутатор вообще для кавасаки, а вот для денсо- возможно и версия железа.Все мысли к попытке примудрить от КЛХ-250 2001-2007 г сходятся. Видел такой у электорика, да и на аукционах их валом. Сейчас ищу схему зажигания от КЛХ-250 2001-2007 ( на нашем сайте в файлах есть, но от старых, там коммут с тремя "хвостами", а не с 2-мя фишками), и фото проводов , входящих в коммут. -------------------- Мои видео по Джебелю-200 ( обслуживание и пр) здесь: ССЫЛКА.
Полезно:
Вредно:
|
|
|
|
|
30.7.2013, 10:25
Сообщение
#3
|
|
 Живёт здесь Группа: Свои Сообщений: 1116 Регистрация: 5.4.2010 Вставить ник Цитата Из: Зеленоград Мотоцикл: Kawasaki KLX250S, Yamaha WR450F, Kawasaki Versys 650 Репутация: 23
|
Цитата(skorp777 @ 30.7.2013, 7:18) Сигнал там наводит железная полоска, приваренная к ротору.Ты считаешь, что она постепенно ( неисправность нарастала со временем) укоротилась, причем при прогреве мотора еще сильнее укорачивается?Не всегда по внешним признакам можно судить о исправности-неисправности электрический, а уж тем более электронных компонентов. Смотри, при низких оборотах, магнитное поле на датчик наводиться дольше и сигнал получается достаточный для коммутатора, на высоких, соответственно быстрее и может уже не хватать или сдвигаться по фазе для коммутатора. Это как одна из версий. Был бы у тебя осциллограф, имея любой другой похожий и заведомо исправный коммутатор, можно было бы сделать выводы о исправности- неисправности твоего опираясь на осциллограммы -------------------- Думаете я ничего не умею? Прям как вы?
Полезно:
Вредно:
|
|
|
|
Сообщений в этой теме
lewa Коммутатор Шерпы, неисправности и замена на аналоги 7.6.2011, 17:15
romka059 Нет икры? хм...
А если серьезно, начинай с прос... 8.6.2011, 21:37 [sg] нет контакта, или ремень ослаб (с)
у меня тут ц... 8.6.2011, 22:43 lewa История такова - мотоцикл рабртал нормально. Потом... 9.6.2011, 19:13 serg Где-то на массу коротит. А из-за этого что угодно ... 9.6.2011, 19:18 DjAga Мдя... Серж прав - могло сгореть что угодно, в т.ч... 9.6.2011, 19:42 mika10ru КЗ может быть в регуляторе напряжения. Был такой п... 9.6.2011, 21:40 lewa Причиной отсутствия искры оказалась банальная смер... 28.6.2011, 19:52
iddigital Цитата(lewa @ 29.6.2011, 3:52) поставили ... 24.7.2013, 17:09
200 Цитата(lewa @ 28.6.2011, 16:52) Причиной ... 23.4.2014, 20:23 Rubanok Цитата(200 @ 23.4.2014, 17:23) Дорогой Ле... 24.4.2014, 18:57 skorp777 Нужна помощь в диагностике коммутатора. Больше дум... 16.7.2013, 14:37 stscat Цитата(skorp777 @ 16.7.2013, 11:37) Я сво... 30.7.2013, 9:08 i-denis А где ты взял кавасаки ханд тестер????????? 17.7.2013, 8:25 iddigital Андрей если нужно приезжай до меня, я пока что в о... 17.7.2013, 9:03 skorp777 Цитата(i-denis @ 17.7.2013, 15:25) А... 17.7.2013, 13:43 iddigital можно конечно, катушку генератора? 18.7.2013, 10:41 eger Если правильно понял, проблема в том, что на ХХ ра... 18.7.2013, 11:09 Костян А как ведет себя мотор при открытии газа на больши... 18.7.2013, 15:20 skorp777 Цитата(eger @ 18.7.2013, 18:09) Если прав... 20.7.2013, 14:21 skorp777 Итак, начинаю подробный рассказ о попытках внедрит... 24.7.2013, 16:10 Костян Может стоит посмотреть схемы зажигания 4х тактных ... 24.7.2013, 16:42 skorp777 Цитата(Костян @ 24.7.2013, 23:42) Сейчас ... 24.7.2013, 16:50 Костян Цитата(skorp777 @ 24.7.2013, 13:50) Где с... 28.7.2013, 0:31 skorp777 Да lewa и сам не помнит, что это за коммут был. Во... 25.7.2013, 15:33 vinson66 У меня если что есть коммутатор от хрки и от 200ки... 25.7.2013, 19:59 skorp777 vinson66 ,спасибо! Но насколько я разбираюсь в... 26.7.2013, 9:17 lewa если надо, могу глянуть как у меня подключено, пот... 27.7.2013, 18:32 lewa На скаймото драконе 200 комм с опережением зажиган... 28.7.2013, 0:48 skorp777 Цитата(Костян @ 28.7.2013, 7:31) У нас он... 28.7.2013, 14:51 Костян Я допустил неточность - на скаймото дракон (+) пос... 29.7.2013, 13:30 skorp777 Цитата(Костян @ 29.7.2013, 20:30) На ибее... 29.7.2013, 14:05 kdenisv2007 Родной дешевле не найти. 300$ + 50$ за п... 29.7.2013, 18:07 Костян Да действительно, сейчас смотрели- новый самый деш... 29.7.2013, 18:50 lewa Skorp777 ты ж в Находке живешь, там через пролив ... 29.7.2013, 19:31 skorp777 Цитата(lewa @ 30.7.2013, 2:31) Skorp777 т... 30.7.2013, 3:06 skorp777 stscat ,если я ставил другие коммутатторы, и с ним... 30.7.2013, 10:00 stscat Цитата(skorp777 @ 30.7.2013, 7:00) назови... 30.7.2013, 10:03 skorp777 Цитата(stscat @ 30.7.2013, 17:03) можно к... 30.7.2013, 10:29 stscat Цитата(skorp777 @ 30.7.2013, 7:29) Я же п... 30.7.2013, 10:35 skorp777 Ух ты! Это что-аукцион, или магаз? Я на яху гл... 30.7.2013, 10:53 stscat Цитата(skorp777 @ 30.7.2013, 7:53) Ух ты... 30.7.2013, 11:41 iddigital Андрей, я вот тут хотел спросить а не забился ли д... 30.7.2013, 12:33 lewa https://www.youtube.com/watch?v=53PuAQoJmKI...eatu... 30.7.2013, 13:30 skorp777 Цитата(skorp777 @ 20.7.2013, 21:21) А сег... 1.8.2013, 14:58 200 Зазор между датчиком и выступом ротора уменьши. Шп... 2.8.2013, 16:48 skorp777 Цитата(200 @ 2.8.2013, 23:48) И мог бы пр... 3.8.2013, 8:19 stscat Цитата(skorp777 @ 3.8.2013, 5:19) По сове... 4.8.2013, 7:36 200 Домашняя хирургия внутренних органов. Вместо диагн... 3.8.2013, 9:49 skorp777 Цитата(200 @ 3.8.2013, 16:49) Свеча, кату... 4.8.2013, 0:44 skorp777 Цитата(stscat @ 4.8.2013, 14:36) Судя по ... 5.8.2013, 4:14 stscat Если электролиты действительно были дохлые, вероят... 5.8.2013, 5:34 skorp777 А результат отрицательный.Вернее-нулевой, перемен ... 5.8.2013, 13:56 stscat Цитата(skorp777 @ 5.8.2013, 10:56) iddigi... 5.8.2013, 14:51 skorp777 Цитата(stscat @ 5.8.2013, 21:51) Имея два... 5.8.2013, 14:56 stscat Цитата(skorp777 @ 5.8.2013, 11:56) НЕТУ з... 5.8.2013, 14:58 skorp777 Цитата(stscat @ 5.8.2013, 21:51) Да, тяже... 5.8.2013, 15:00 stscat Цитата(skorp777 @ 5.8.2013, 12:00) На дор... 5.8.2013, 15:08 iddigital Есть осциллограф, есть знающий человек, мой родств... 5.8.2013, 15:26 skorp777 Ну, всех приглашаю поглумиться. Пиво и попкорн об... 17.10.2013, 17:13 kdenisv2007 Цитата(skorp777 @ 17.10.2013, 15:13) ...
... 17.10.2013, 18:36 Rubanok Цитата(skorp777 @ 17.10.2013, 14:13) Ну, ... 10.2.2014, 13:28 skorp777 Цитата(kdenisv2007 @ 18.10.2013, 1:36) Но... 18.10.2013, 3:34 Костян А как поступил с комутатором? Родной то уже расков... 15.11.2013, 17:03 skorp777 Дык, расковырял компаунд, но детальки-то целые. По... 16.11.2013, 12:37 skorp777 Цитата(Rubanok @ 10.2.2014, 21:28) а заты... 27.3.2014, 5:12 200 Посмотрите сначала на электросхему. А в схемее пос... 24.4.2014, 22:40 Костян Очень интересно разобраться в работе комутатора. З... 25.4.2014, 10:33 200 Дело в следующем. Два "бессмысленных" ко... 25.4.2014, 10:48 skorp777 Цитата(200 @ 25.4.2014, 18:48) Здесь я об... 25.4.2014, 11:48 200 Смотри, какое дело. Как работает тестер-мультиметр... 25.4.2014, 12:29 skorp777 Сходил, померил: да, напряжение между контактами 2... 25.4.2014, 15:33 200 Цитата(skorp777 @ 25.4.2014, 12:33) Сходи... 25.4.2014, 20:33 otradnez насчет хитрости в замке зажигания очень полезная и... 25.4.2014, 21:19 200 Дружеская встреча клапанов с поршнем вполне может ... 25.4.2014, 22:02 Rubanok Цитата(200 @ 25.4.2014, 19:02) Дружеская ... 26.4.2014, 8:16 200 http://www.drive2.ru/b/4899916394579187774/
Это о ... 26.4.2014, 9:34 skorp777 Купил 830-й мультиметр, проверил его на паре резис... 26.4.2014, 14:32 200 Коммутатор принесли поскольку не было искры, а все... 26.4.2014, 20:03 skorp777 Цитата(200 @ 26.4.2014, 4:33) 5. Красноче... 1.5.2014, 15:46 200 Диапазон напряжений в том коммутаторе что я тестир... 1.5.2014, 22:11 skorp777 Перемерил. В замке зажигания скорее всего, обычный... 3.5.2014, 14:04 200 Осталось дождаться разобраннго замка и фото тарака... 4.5.2014, 21:22 skorp777 200 , ты эта, того... осторожнее мечтай, мечты ран... 5.5.2014, 13:01 Костян Я вот тоже на своем мерял, вышло 100ом в обе сторо... 5.5.2014, 15:33 skorp777 Вот не дает покоя Шерповский коммут её владельцам ... 13.1.2015, 3:14 Костян А может быть такое что сигнализация подключена в р... 13.1.2015, 10:37 skorp777 Я несколько коммутов от скутеров 2Т ставил, или не... 14.1.2015, 2:32 skorp777 Еще один звонок был, парни не могли завести Шерпу ... 6.4.2015, 15:06 |
