Подскажите, кто и где занимается перемоткой статоров в МСК?

стоковый выдает всего 55W, знаю что народ перематывал на 100+100+50W.
мот XR650R

[200]

<ЭДС генератора на постоянных магнитах прямо пропорциональна оборотам (скорости изменения магнитного потока) и обратно пропорциональна частоте. То есть от первого фактора напряжение растет, а от второго - падает. При правильной намотке первое ур авнивается вторым и ток в цепи такого генератора при большой нагрузке не растет, несмотря на изменение оборотов. В противном случае шунтирование генератора тиристорами было б невозможно - приемлемые на холостых, на оборотах токи были б запредельны.>

Поправлю - эдс растет с частотой и с оборотами, пропорционально оборотам и частоте. Это те вольты переменного напряжения, которые можно мерить на обмотках без рр и нагрузки. С частотой или оборотамии растет индуктивное сопротивление обмоток и соответственно, ограничивается ток кз или максимально отдаваемый ток. Все это требует идти на компромиссы. Толстый провод и мало витков- позднее по оборотам начало заряда, но большой отдаваемый ток на оборотах. Тоньше провод и больше витков - раньше по оборотам начало заряда но меньше максимальный отдаваемый ток на оборотах.

Противоречие лечится например, импульсным блоком питания. Перемотав обмотки генератора на напряжение близкое к розеточному220 в можно подключать импульсные бп с глубокой стабилизащией. Бп от телевизора jvc обеспечивает его нормальную рабту от60 до 300 вольт розеточного напряжения, и само собой не коротит розетку.

[koshey-]

<ЭДС генератора на постоянных магнитах прямо пропорциональна оборотам (скорости изменения магнитного потока) и обратно пропорциональна частоте. То есть от первого фактора напряжение растет, а от второго - падает. При правильной намотке первое ур авнивается вторым и ток в цепи такого генератора при большой нагрузке не растет, несмотря на изменение оборотов. В противном случае шунтирование генератора тиристорами было б невозможно - приемлемые на холостых, на оборотах токи были б запредельны.>

Поправлю - эдс растет с частотой и с оборотами, пропорционально оборотам и частоте. Это те вольты переменного напряжения, которые можно мерить на обмотках без рр и нагрузки. С частотой или оборотамии растет индуктивное сопротивление обмоток и соответственно, ограничивается ток кз или максимально отдаваемый ток. Все это требует идти на компромиссы. Толстый провод и мало витков- позднее по оборотам начало заряда, но большой отдаваемый ток на оборотах. Тоньше провод и больше витков - раньше по оборотам начало заряда но меньше максимальный отдаваемый ток на оборотах.

Противоречие лечится например, импульсным блоком питания. Перемотав обмотки генератора на напряжение близкое к розеточному220 в можно подключать импульсные бп с глубокой стабилизащией. Бп от телевизора jvc обеспечивает его нормальную рабту от 60 до 300 вольт розеточного напряжения, и само собой не коротит розетку.

Cогласен
Но импульсно-преобразовательный РР на боевой эндуре ИМХО это пока тупик в плане отказоустойчивости.

Ну и по теме:
В общем пара экспериментальных перемоток с разным количеством витков и сечений показала невозможность достижения идеала на этом железе. Причины оказались банальны - отобраный на время осцилоскоп (ненаучно называемый осцилографом ) показал, что все обстоит хитро. Во первых магниты в роторе залиты не дохлые а очень даже мощные. НО. Залиты видимо в небольших количествах. Поэтому пики при прохождении магнитов мимо катушек генератора обладают не только большой амплитудой, но и глубокими провалами. Что есстественно после выпрямления сказывается на невысоком значении действующего напряжения на нагрузке. Но так как РР реагирует на любой, даже кратковременный всплеск амплитуды (а не действующего напряжения), то он рьяно режет эти пики и греется. Поэтому или занизить отдаваемый вольтаж недомотав витков, либо бороться с перегревами РР.

Теперь результат применения этих знаний в применении к нагрузке: 55W ксенон + 23W светодиодная лампа + 0,5W габариты+30W КТМ вентилятор на ОЖ:
1. наматываем по 170 витков на фазу, провод диаметром 1мм, получаем изумительно работающий генератор с не греющимсчя РР. НО. На холостых под нагрузкой (ксенон устойчиво горит, вентилятор дует, габариты светяться) генератор не дает заданных 12-13 Вольт и "проваливается" до 9-10 вольт. . На 14 Вольт выходит только при 2000 оборотов\мин. Если исключить вентилятор, то с остальной нагрузкой напряжение 12,3 Вольта.
2. наматываем по 180 витков на фазу тем же проводом, получаем еще более изумительно работающий генератор но с греющимся РР. На холостых 12,2-12,8 Вольт , при добавке оборотов до 1600 об\мин уже 13,5-14 Вольт

Ну и выводы:
1. Если на мотоцикле стоит стартер, АКБ и требуется его зарядка, то мотать хочешь не хочешь придется по 2 варианту. Ну и понятно решать вопрос с охлаждением РР (либо мощный самодел, либо принудительное охлаждение заводского)
2. Если на мотоцикле НЕ стоит АКБ, а стоит конденсатор как у меня (10000мкФ х 25 Вольт), то первый вариант полностью устроит владельца (ксенону, ЛЕДам и прочему провал до 9 вольт на холостых пофиг)
3. Можно намотать по варианту 2, но придется при отключении определенной нагрузки (подогрев ручек например) замещать ее сопротивлением с соответствующей мощностью, что как то неконструктивно.

З.Ы. Замучался уже мотать, думаю на этом остановлюсь, так как вариант намотки №1 меня полностью устраивает - ксенон устойчиво горит, ЛЕД люстра тоже, вентиль вентилирует.

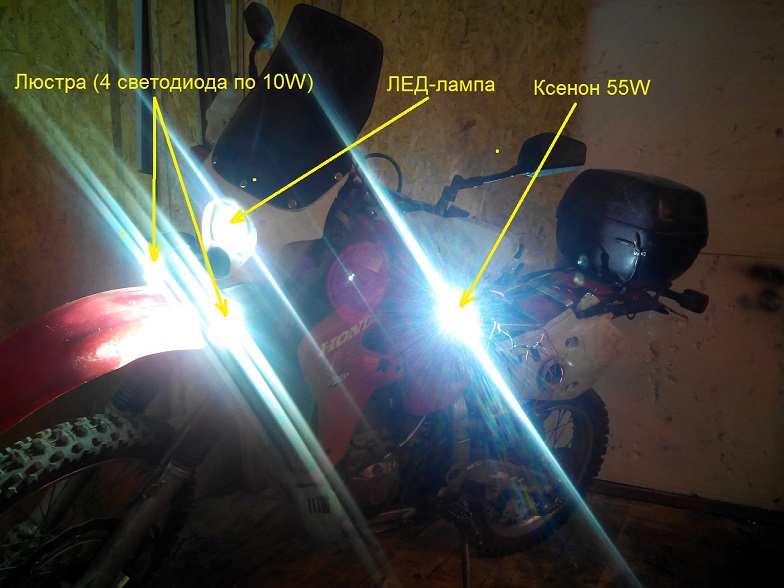

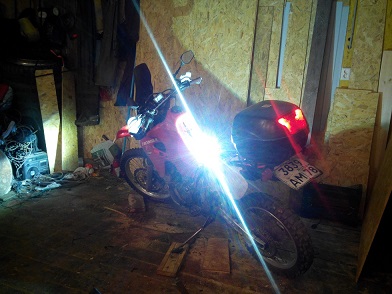

Пара фото работы генератора намотанному по первому варианту (170 витков на фазу) на околохолостых оборотах (1500-1600) и без всяких АКБ.
