Установлен бак Acerbis 5.8 gal. (21.96 литра) и 6.6 gal. (24.98 литров) Опции

[Huandi]

Пишу в отдельной теме, чтобы привлечь больше внимания , позже возможно объединим с общей про баки и сиденья.

Был куплен такой бак http://justgastanks.com/product_info.php?c...products_id=582 (но в другом магазине).

Встал без особых проблем. Пришлось переделать крепление тросиков на карбюраторе, но оно у меня и так самодельное из-за ТМ33. Как это место состыкуется с родными карбюратора не знаю, но передалать крепление на самодельное можно в любом случае. Задевают за бак при повороте до упора только поворотники - их надо будет перенести выше. Больше ничего нигде не цепляет. Коленкам намного удобнее чем с родным. Единственное но - пришлось поставить выше на 30-40мм, чем это возможно сделать в принципе - из-за того же карбюратора и кронштейна с тросиками.

бак на 24.98л установлен ниже. shupaltse

Эскизы прикрепленных изображений



[Papa Johns]

Наконец сегодня вспомнил, что нужно сфоткать как установлен Acerbis на 22,8л на джебел с TM28. На вакуумный карб все ставится проще, так как карб ниже и меньше. Короче вот:

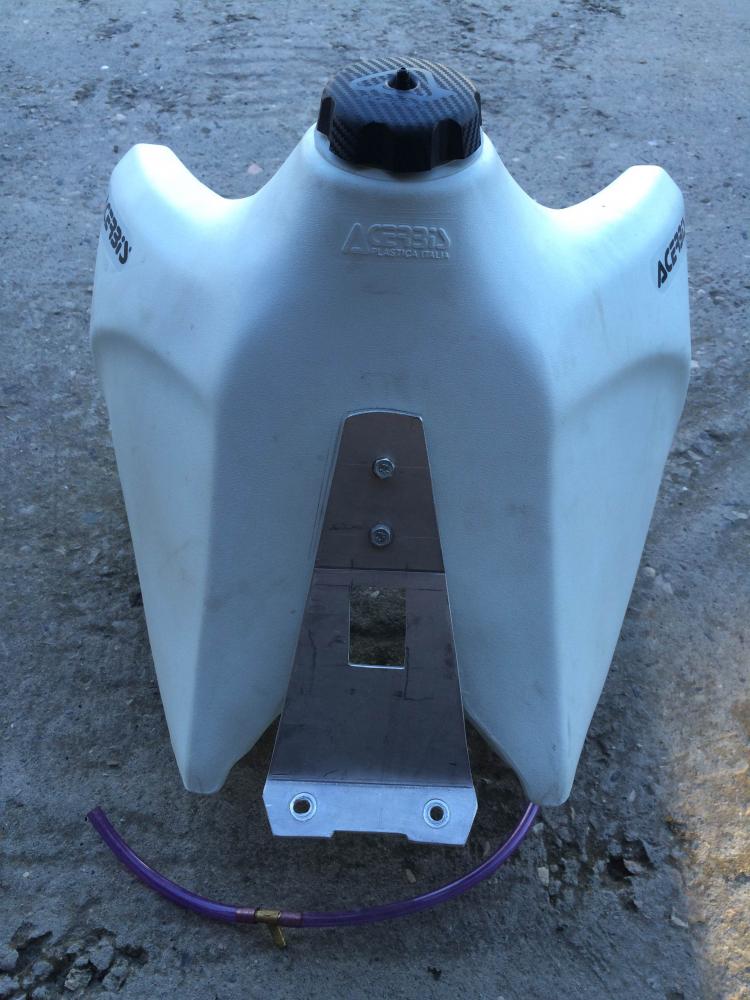

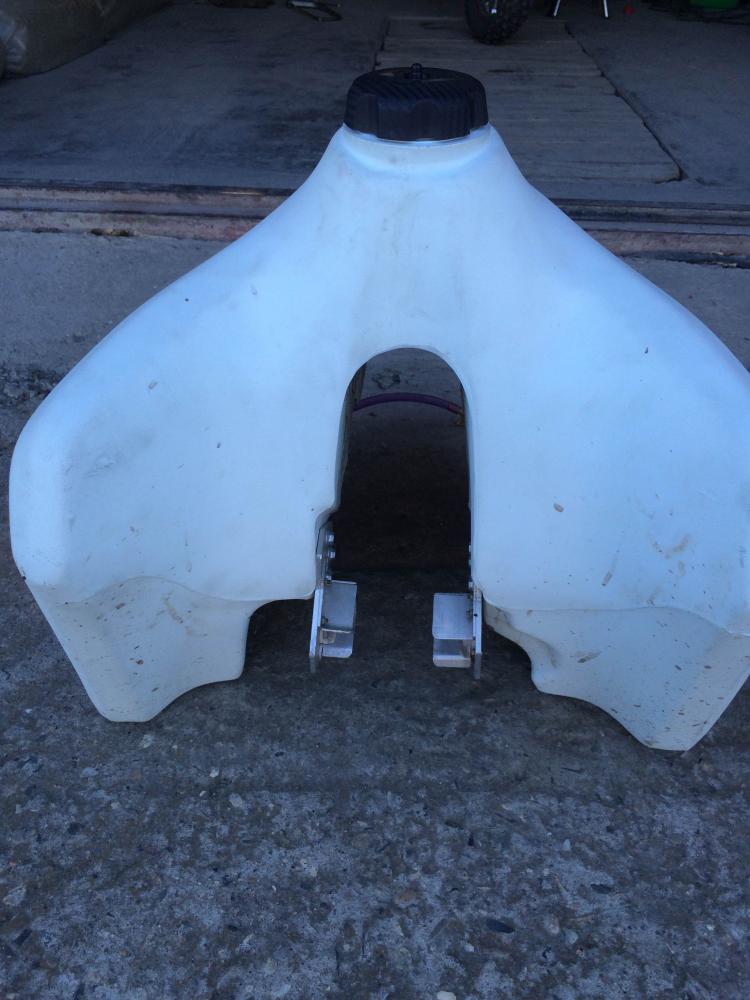

Крепление на самом баке по образу и подобию стандартного и ставится на стандартные круглые резинки.

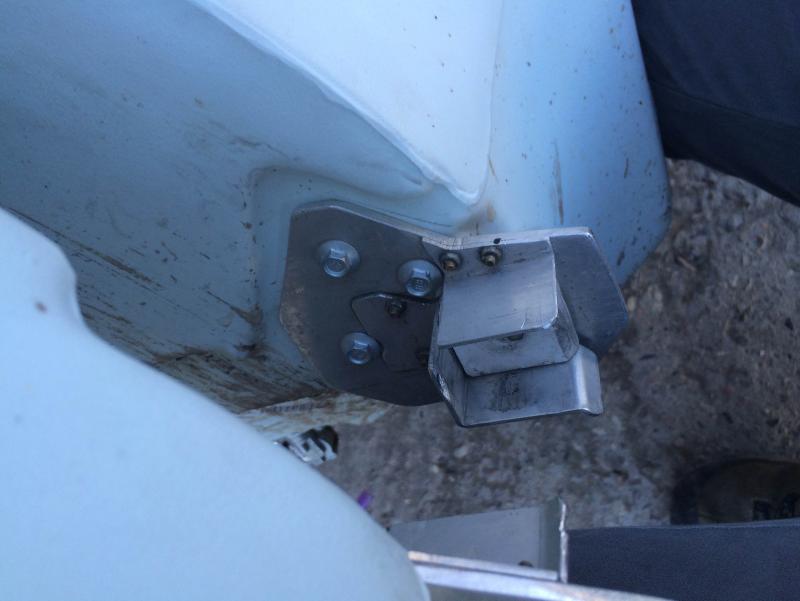

Крепление к раме:

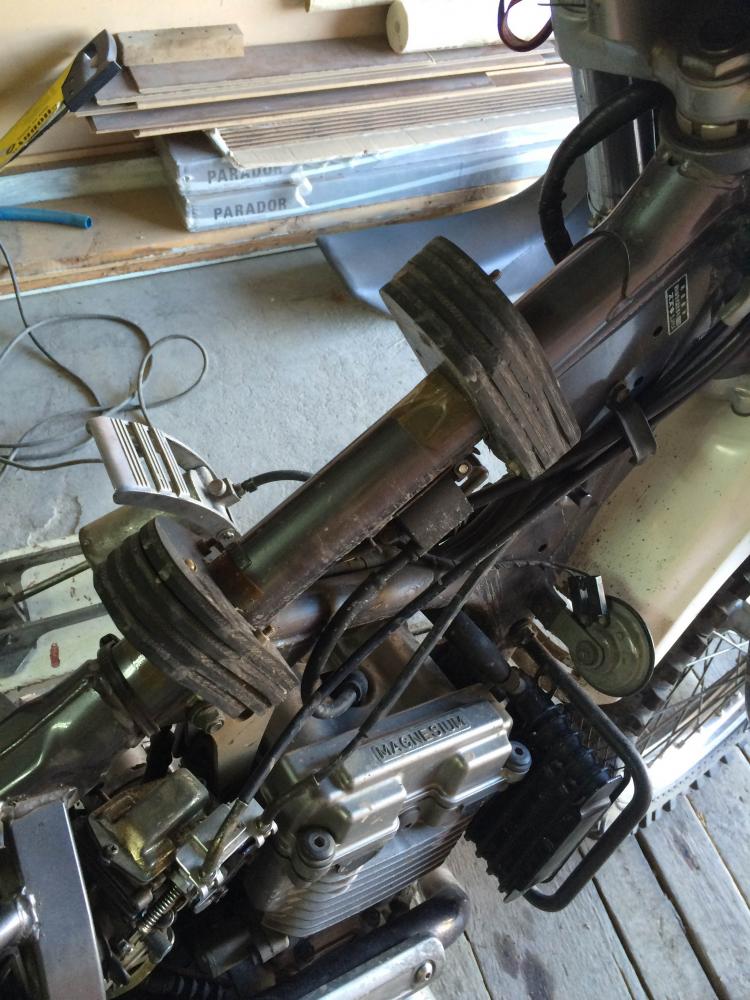

Посадка на раму. Толстая резина от транспортерной ленты, сложенная в несколько слоёв и скрепленная болтами. Такая высота диктовалась тем, что тросы газа на ТМ28 идут довольно высоко и бак ложился на них впритык.

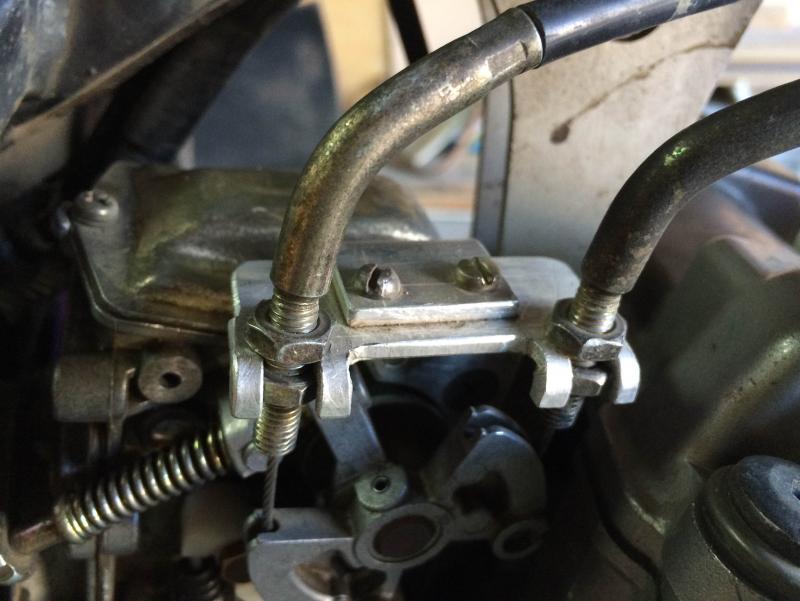

И само допиленное крепление карба:



Как обычно за преодоление гимора спасибо VadimS
