 Главный  Группа: Администраторы Сообщений: 53656 Регистрация: 18.4.2008 Вставить ник Цитата Из: В. Новгород Мотоцикл: Suzuki Djebel 250 GPSver 98 г., был. Репутация:  350
 |
Люди, у кого есть качественная фирменная выжимка цепи, просьба снять основные размеры и, если возможно, сделать простенький чертёж.
Типа таких:
-------------------- Жить надо так, чтобы товарищ майор восхищённо цитировал Сергея Викторовича.
Полезно:
Вредно:
|
|
|
 |
Ответов
|
23.12.2010, 12:51
Сообщение
#2
|
||
 НАШ человек Группа: Пользователи Сообщений: 939 Регистрация: 21.4.2008 Вставить ник Цитата Из: Харьков Мотоцикл: Djebel 250 XC '02 Репутация: 13
|

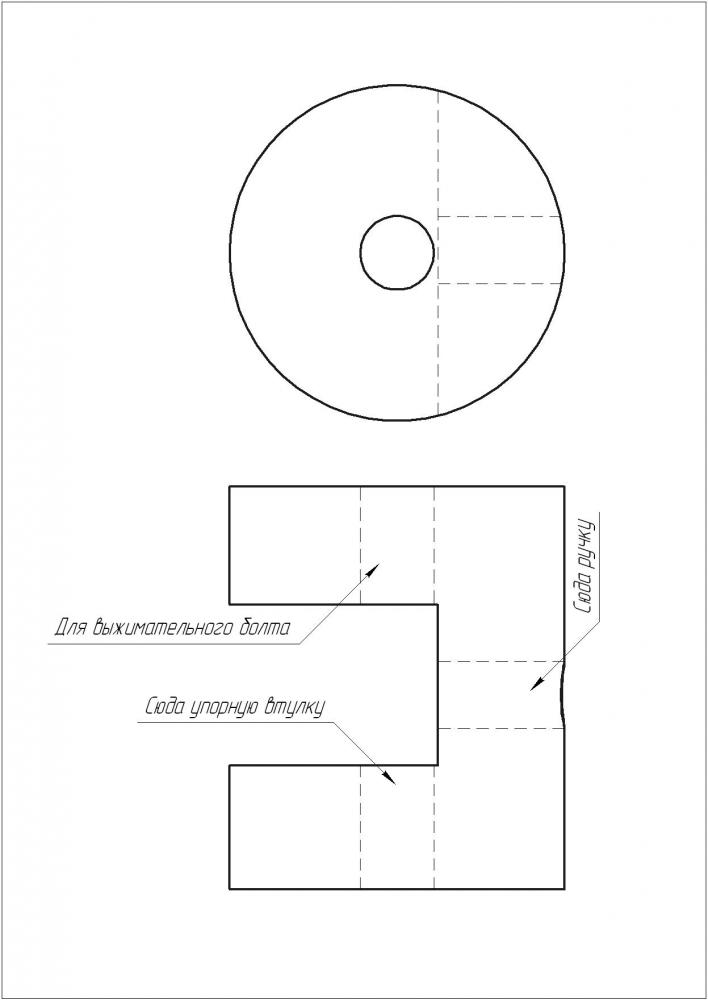

предлагаю Михин вариант творчески переработать:
корпус вместо литья изготовить из болванки на токарном станке, торцевые отверстия и резьба в них выполняется там же. стали 45 на заводах как грязи. паз под цепь делается фрезой - операция простая. отверстие под ручку - чем угодно, хоть сверлильным станком на призме. размеров нет, пардон. пояснения: 1. "для выжимного болта" - отверстие и резьба в зависимости от диаметра болта. 2. "упорную втулку" - выточить втулку с наружной резьбой как в этом отверстии. во втулке сделать отверстие для выхода штифта цепи, ну и втулка должна выступать внутрь корпуса немного. 3. "ручка" делается из прута, скажем, ф12мм. на одном конце режется резьба и вкручивается в корпус. на поверхности ручки клево сделать накатку. этот вариант мне видится наилучшим в отношении эффективность/технологичность изготовления (ну или удобность/дешевизна). имхо. Полезно:
Вредно:
|
|
|
|
|
|
Сообщений в этой теме
serg Выжимка цепи 19.12.2010, 18:44
SD250 у меня есть. как вырвусь в гараж, сделаю. 19.12.2010, 18:52 fan31051973 большая просьба выложить чертёж я бы тоже на завод... 19.12.2010, 20:50 serg Миха, ждём-с 19.12.2010, 21:10 Сотона у меня кетайская есть 20.12.2010, 11:42 serg Так какая разница, размеры/чертёж если спроворишь,... 20.12.2010, 12:40 Сотона я пас, выжимка в гараже, гараж под снегом, до весн... 21.12.2010, 9:19 serg Чертёж уже прислали (от руки нарисованный), но есл... 21.12.2010, 11:45 SD250 тоже могу только от руки сделать и отсканить. Нуже... 21.12.2010, 12:41 serg Миха, делай и присылай на мыло. А если ориентирово... 21.12.2010, 14:38 Сотона во блин:
а если такую минимусечку делать то ваще... 21.12.2010, 15:42 serg Мне кажется, это велосипедная. Вторая точно.
Но пр... 21.12.2010, 16:16 motodennis Если говорить о велосипедной, то вот настоящая вел... 22.12.2010, 11:46 SD250 Цитата(serg @ 21.12.2010, 15:38) Миха, де... 23.12.2010, 10:42 serg Миха, мне сделает Дима Дед бесплатно... И материал... 23.12.2010, 11:33 abrazive serg эскизы того что я тебе отправил скорее это кл... 23.12.2010, 11:40 serg Цитата(abrazive @ 23.12.2010, 11:40) при ... 23.12.2010, 12:04 Сотона на дюбелях сталь нормальная.
на строительных, что... 23.12.2010, 12:08 abrazive думаю что кроме стали (сталь была не помню или 45 ... 23.12.2010, 12:12 serg Цитата(abrazive @ 23.12.2010, 12:12) прощ... 23.12.2010, 12:30 Huandi SD250, вспомнил уроки черчения? Я думал сейчас уж... 23.12.2010, 12:41 SD250 Цитата(Huandi @ 23.12.2010, 12:41) SD250,... 23.12.2010, 15:26 Huandi Цитата(SD250 @ 23.12.2010, 17:26) проще о... 23.12.2010, 16:14 fan31051973 отличные чертежи и инфа СПАСИБО!!!... 23.12.2010, 22:26 abrazive Серж вот моя выжимка. точнее клепальник.
если что... 25.12.2010, 14:19
Варион Цитата(abrazive @ 25.12.2010, 17:19) обве... 25.12.2010, 15:12 serg И выжимка, и от проворота. Но у меня она при попыт... 25.12.2010, 18:43 |
