Карбюратор WR450F 2006
KEIHIN FCR MX39

Жиклеры:
Main jet #165 4MX-14943-40-00 (имеются в диапазоне 155-175, шаг 2-3)
Main air jet 2.0
Pilot jet #45 4MX-14948-05-00 (имеются в диапазоне 40-50, шаг 2-3)
Pilot air jet #80
Starter jet #65
Leak jet #50 (имеются в диапазоне 35-65, шаг 5)

1.Вид слева


2.Сзади. Снизу, чуть слева диффузора Pilot Air жиклер


3.Слева


4.спереди. Обратите внимание, что буква М стоит в правильном положении. Это важно при сборе дроссельной заслонки.


5.Верхняя крышка снята. Дроссельная заслонка в сборе.


6.Заслонка в разборе


7.Привод дроссельной заслонки


8.Нижняя крышка снята.


9.Все жиклеры и поплавок сняты


10.Поплавок и Spacer


11.Жиклеры и прочее


12.Нижняя крышка изнутри. Справа части ускорительного насоса, о них позже. Обратите внимание, в крышке стоит Leak жиклер. На фото он уже снят.


13.Ускорительный насос


14.Ускорительный насос со снятой крышкой


15.Ускорительный насос в разборе


16.Подача топлива


17.Подача топлива в разборе


18.Air cut valve


19.Air cut valve со снятой крышкой


20.Air cut valve в разборе


21.Подсос

[freerider]

А Лик джет может по меньше поставить ? Тот что в поплавковой камере. И Не О-Ринг мод а Проволокой скрутить надо. Закисает обратный клапан в канале ускоритеьлного насоса в неразборной части.

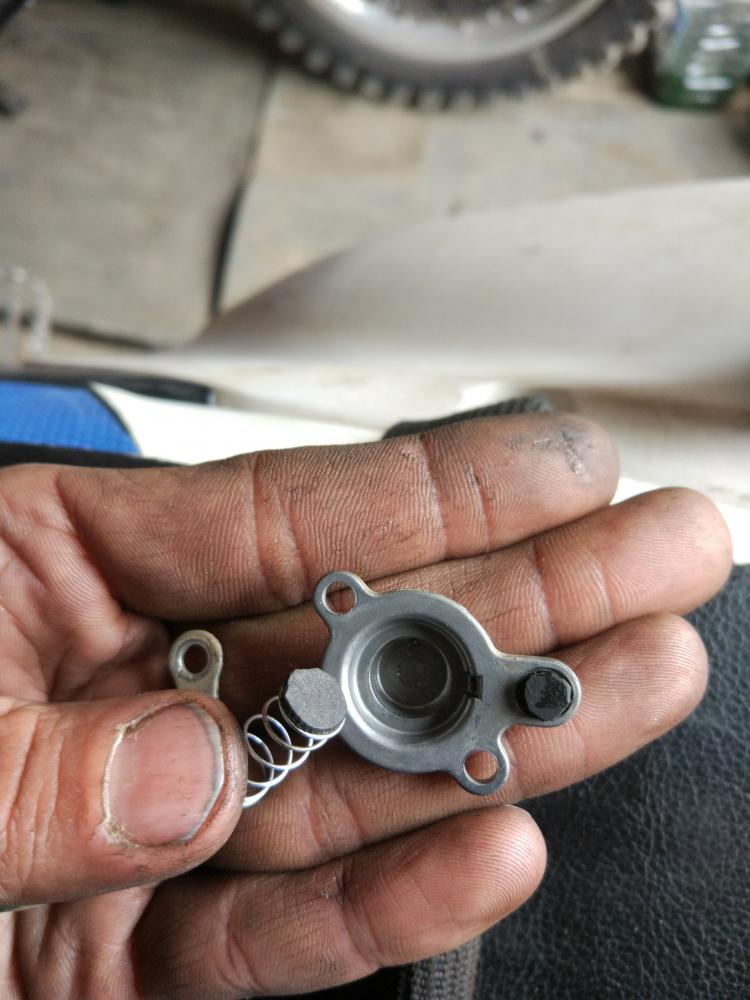

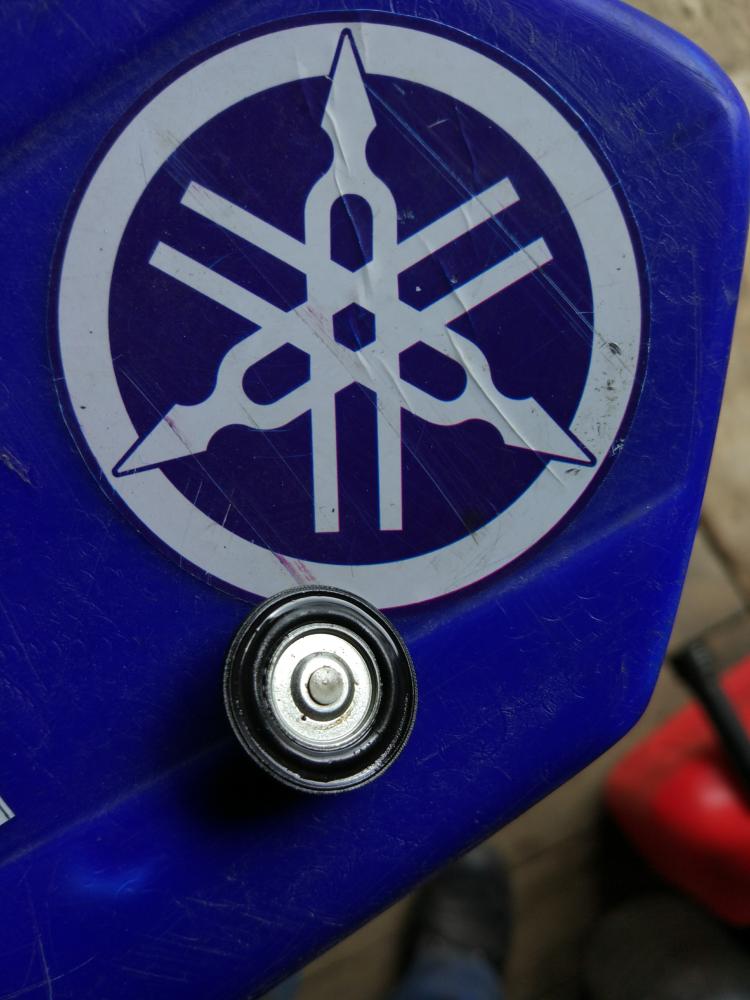

Удаляю мембраны на ВР450 с боку. Ибо на фото видно что мембрана мокрая. со стооны где должен быть только вакуум. т.е. там должно было быть сухо. Глушу каналы. Хотелось бы поставить эту мембрану новую, но хозяева не хотят тратится (

Эта мембрана отрубает жиклер ХХ , что действует до 1\8 открытия газа.


Ещё рем комплект для карба от Аллбалс полгое Г. Пока иглу родную не поставил, мот тупил ппц.



М)

заглушки

Если стрельба в глушитель не ушла то скорее всего снята флейта с глушителя и шноркель в аирбоксе
