Подножку обсуждать приходится не часто. Кто-то пятку пошире приваривает, кто-то выгибает, кто-то даже пытается изготовить из легких сплавов.
Нередкая проблема - подножка трется и стучит об маятник, пробивая в нем канавку. На этот счет обнаружил следующее: Пластинка рамы (перышко, кронштейн, или как его назвать?), на которую одета шарнирно подножка, получила выработку от щечек подножки. Причем выработка эта выражена в "верхней" зоне пластинки (сложенная подножка). Щеки шарнира подножки на ходу скоблят раму и подножка начинает болтаться, задевая маятник. При этом в положении "стоянка" подножка не люфтит, поскольку в "нижней" зоне шарнир становится плотным - там металл пластинки рамы без выработки. Подкладывать шайбы под щеки - не вариант, поскольку там и зазора нет. Разве что сравнять пластинку болгаркой под одну толщину, на глубину выработки, и тогда уже шайбы подкладывать? Или наваривать металла как-то и шлифовать. Полезно:
Вредно:
|
|
|
 |
Ответов
|
30.1.2011, 22:04
Сообщение
#2
|
|
 Весьма заинтересован Группа: Пользователи Сообщений: 53 Регистрация: 12.11.2009 Вставить ник Цитата Из: Удмуртия Мотоцикл: Djebel 250 XC Репутация: 5
|

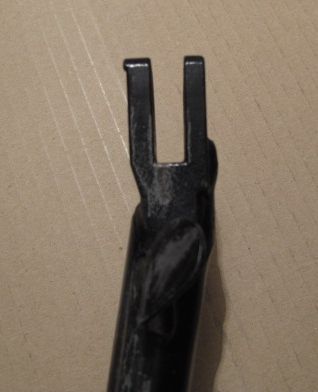

Впервые снял боковую подствку на ревизию и покраску. В проушине обнаружил "съеденную" на один край тонкую шайбу. Шайба сточена на край, потому что "уши" проушины не параллельны.
 Сама проушина литая, возможно, чугунная и приварена к трубе подставки. Хотел было в тисах "спараллелить уши", но побоялся - вдруг вместо изгиба получится хрупкий излом. Вопрос, можно ли сжимать уши кронштейна в тисах, чтобы сделать их параллельными и после установки с шайбой устранить поперечный люфт подножки? Спасибо! Перенёс и объединил Serg696
Полезно:
Вредно:
|
|
|
|
Сообщений в этой теме
Leksey Боковая подножка / подставка 18.8.2010, 20:43
[sg] я чуть отгибаю ту пластинку, что нажимает на датчи... 18.8.2010, 21:59 Serg696 Цитата(Leksey @ 18.8.2010, 21:43) Или нав... 18.8.2010, 22:10 Plus Я наварил на подножку кучку - "бородавку... 19.8.2010, 3:37 sen Еще один очень пагубный для движка минус, когда на... 19.8.2010, 5:20 Plus Прогрессивное человечество давным-давно избавилось... 19.8.2010, 7:05
sen Цитата(Plus @ 19.8.2010, 7:05) Прогрессив... 19.8.2010, 12:24 Leksey Цитата(sen @ 19.8.2010, 6:20) думаю не ст... 19.8.2010, 7:22 Серый-VL Тема создана несвоевременно.Считаю,что о вероятной... 19.8.2010, 9:39 kinya Цитата(Серый-VL @ 19.8.2010, 6:39) Т... 19.8.2010, 9:45 Серый-VL Цитата(kinya @ 19.8.2010, 10:45) дополню.... 19.8.2010, 10:51 serg Цитата(Серый-VL @ 19.8.2010, 11:51) ... 19.8.2010, 11:39 Серый-VL Цитата(serg @ 19.8.2010, 11:39) У меня та... 19.8.2010, 11:54 Сотона выгибать пипец как там хз ваще бронированная нога,... 19.8.2010, 11:50 Plus А ты в курсе, что бабахают лишь остатки топлива в ... 19.8.2010, 13:35 Leksey Цитата(Plus @ 19.8.2010, 14:35) У меня ни... 19.8.2010, 20:57 sen Цитата(Leksey @ 19.8.2010, 21:57) Обверну... 19.8.2010, 21:03 OttoFrija Цитата(sen @ 19.8.2010, 22:03) У меня изо... 20.8.2010, 5:47 sen Цитата(OttoFrija @ 20.8.2010, 5:47) А есл... 20.8.2010, 6:11 Plus Я спорить прекращаю, хотя спора то не было. Остану... 20.8.2010, 3:43 VIT сегодня глянул свою да... стёрто но решил проблем... 21.8.2010, 23:22 Юрий Цитата(Plus @ 20.8.2010, 4:43) А есть неп... 22.8.2010, 10:57 Serg696 Цитата(юрий @ 22.8.2010, 11:57) Виталь, ч... 22.8.2010, 15:01 VIT Цитата(Serg696 @ 22.8.2010, 16:01) В торе... 22.8.2010, 22:46 Приморец У меня тоже натерло борозду. Исправил так. Снял по... 18.9.2010, 16:31 VIT Цитата(Приморец @ 18.9.2010, 17:31) Далее... 18.9.2010, 23:34 Ilia1000 Просто разогнул подножку в тисках в легоч и все но... 19.9.2010, 12:33 Приморец Будем этот способ иметь ввиду про запас... 19.9.2010, 13:21 Agrus Вот мой вариант решения: 1) РЕГУЛИРУЕТСЯ ВЫСОТА в ... 13.11.2010, 15:12 serg Интересный конструктив.
Пятак надо бы побольше... 13.11.2010, 18:15 Agrus Цитата(serg @ 13.11.2010, 16:15) Интересн... 13.11.2010, 23:15 serg А изготовление без широко известного в узких круга... 13.11.2010, 23:24 Agrus Цитата(serg @ 13.11.2010, 21:24) А изгото... 14.11.2010, 0:36 Huandi На такой подножке мот уже не развернешь, и даже по... 14.11.2010, 8:55 serg Зависит от запаса прочности. Хороший толстостенный... 14.11.2010, 12:35 veyngold Agrus Олег, а при попытке развернуть мот на поднож... 15.11.2010, 9:53 Agrus Цитата(veyngold @ 15.11.2010, 6:53) Agrus... 15.11.2010, 18:44 veyngold Цитата(Agrus @ 15.11.2010, 18:44) У тебя ... 16.11.2010, 9:34 serg "Гранаты у него не той системы" © 16.11.2010, 10:07 Agrus Женька хорошо соображает не на трезвую голову, а с... 16.11.2010, 15:53 serg Не споите хорошего человека, я вам ентого не прощу... 16.11.2010, 18:04 Leksey Шайбы там сначала не было. Видно здесь:
http://www... 30.1.2011, 23:21 Серый-VL отломалось ухо для подставки от рамы вот ведь как... 17.4.2011, 11:27 Mike80 На подножке разворачивал небось? 17.4.2011, 12:56 Серый-VL изредко разворачивал. скорее наверное от того что ... 17.4.2011, 14:06 us Цитата(Серый-VL @ 17.4.2011, 15:06) ... 17.4.2011, 18:01 Юрий Цитата(us @ 17.4.2011, 19:01) никак не на... 17.4.2011, 18:26 Серый-VL У меня рост 165 см. Не всегда получается дёрнуть х... 18.4.2011, 11:45 serg С небольшим (ниже 175-180 см) ростом крайне сложно... 18.4.2011, 11:57 Юрий Сергей Главный подсказал и наконец-то была решена ... 18.4.2011, 20:15 us Цитата(Серый-VL @ 18.4.2011, 12:45) ... 18.4.2011, 20:22 serg Моя бывшая П-3 тоже не сахар была, лягалась только... 18.4.2011, 22:25 Серый-VL Цитата(us @ 18.4.2011, 21:22) эх не было ... 24.4.2011, 11:14 butuz74 ))) Меня моя Планета 5 ни разу за 2 года не лягнул... 24.4.2011, 15:53 serg У меня П5 вообще не лягалась, а летала отлично (дл... 24.4.2011, 17:46 Staff Наварил пупырышков на сточенное место, отрехтовал ... 9.6.2011, 9:11 Leksey Вот это единственный способ восстановления заводск... 18.5.2013, 11:57 krom У меня подножка отламалась после того, как полежал... 24.6.2011, 9:53 Сотона ыых.. чота я не там пупырышков наварил,
в том ме... 24.6.2011, 10:29 Mike80 Цитата(Сотона @ 24.6.2011, 11:29) ыых.. ч... 24.6.2011, 11:11 Mike80 Наварил шовчик по последнему предложенному вариант... 19.8.2011, 6:37 Сhestar все наваривания,подкладывание шайб,периодический п... 28.2.2013, 17:31 lёxkiy Цитата(chestar700 @ 28.2.2013, 17:31) спи... 28.2.2013, 17:57 Сhestar Цитата(lёxkiy @ 28.2.2013, 20:57) по лини... 28.2.2013, 18:01 Astian А может кто измерить расстояние от болта крепления... 31.3.2013, 13:24 Варион Цитата(Astian @ 31.3.2013, 17:24) А может... 31.3.2013, 16:30 Глеб Купив мотоцикл сразу подпилил пятку, но сегодня об... 15.5.2013, 14:30 alexandr.volkomorov Прошу фото в студию расстояния между подножкой и м... 16.5.2013, 7:52 Сhestar да спилите пятак со стороны маятника,и забудьте пр... 16.5.2013, 7:57 Raven Цитата(chestar700 @ 16.5.2013, 8:57) да с... 17.5.2013, 8:54 serg Я всего-лишь второй раз за 5 сезонов отогнул подно... 16.5.2013, 10:41 serg Расширитель обязателен даже на асфальте. Про грунт... 17.5.2013, 10:04 Сhestar Цитата(serg @ 17.5.2013, 13:04) Про грунт... 17.5.2013, 10:53 Танкист Цитата(chestar700 @ 17.5.2013, 7:53) всег... 18.5.2013, 18:49 serg После расширения пятки случаев поиска чего-то под ... 17.5.2013, 15:02 Глеб Прошу прощения за долгий ответ по поводу расстояни... 17.5.2013, 18:34 Сhestar Глеб
закругли углы спила 18.5.2013, 4:07 Сhestar даже повторять не буду,гните и наваривайте далее м... 18.5.2013, 12:39 Leksey мы и твой вариант помним 18.5.2013, 18:28 QG2004 Приморец
Цитата(Приморец @ 18.9.2010, 13... 18.11.2013, 16:25 Сhestar Цитата(QG2004 @ 18.11.2013, 19:25) а вот ... 18.11.2013, 16:38 QG2004 chestar700
Цитата(chestar700 @ 18.11.2013, 1... 18.11.2013, 17:28 Schmied Поставить шайбу для компенсации износа, и втулку -... 18.11.2013, 17:41 QG2004 Schmied
Цитата(Schmied @ 18.11.2013, 14... 18.11.2013, 17:45 pap-ufa Вот пришла мысль увеличить площадь подножки.Исполь... 18.11.2014, 16:55 анDrей Подножка от Джебеля? Какая то модифицированная. 18.11.2014, 17:03 pap-ufa Цитата(анDrей @ 18.11.2014, 14:03) Поднож... 18.11.2014, 17:22 анDrей Цитата(pap-ufa @ 18.11.2014, 17:22) ... 18.11.2014, 18:14 pap-ufa Цитата(анDrей @ 18.11.2014, 15:14) Закаму... 18.11.2014, 19:11 sen Сейчас взял в руки подножку от XR650R случайно и в... 3.2.2015, 19:30 Сhestar sen
ты прав,предлагал канавку переточить.
потом в... 3.2.2015, 19:38 Bromka заметил что подножку надо обязательно докинуть до ... 5.6.2015, 18:55 Сhestar Цитата(Bromka @ 5.6.2015, 20:55) заметил ... 1.10.2016, 9:20 serg Чистить и смазывать шарнир надо.
А лучше ампутиров... 5.6.2015, 21:26 serg Ты ездишь с датчиком подножки?
Фу-у-у-у!... 1.10.2016, 19:48 Сhestar Да, я фетешист 1.10.2016, 21:38 Skiller Не фетишист, а непрыгунист. 3.10.2016, 13:36 Сhestar Skiller
теперь все хорошо,нефиг кусачками махать 3.10.2016, 14:09 benderr Здравствуйте! Болт подставки ведь просто выбив... 4.6.2017, 5:38 |
