Снял и разобрал моторчик стартера. Повод был такой: срабатывало реле, но он не крутился, точнее - крутился далеко не каждый раз. Сперва помогали рывки "толкачом" - от сотрясения контакт появлялся, но с каждой попыткой услышать жужжание приходилось все реже и реже.

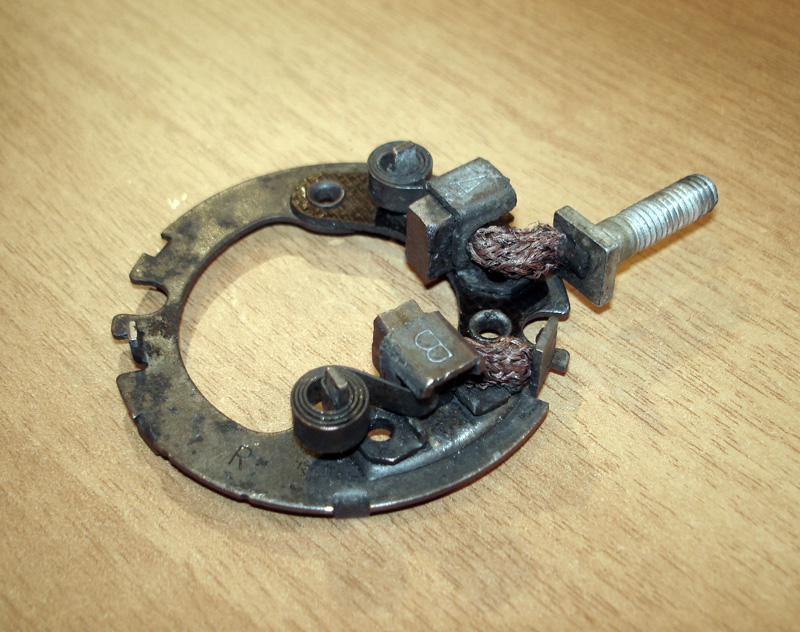

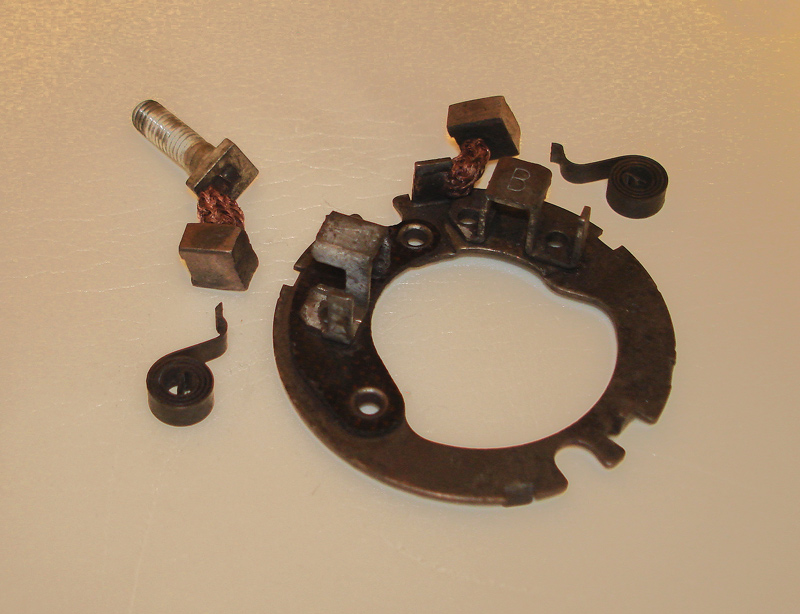

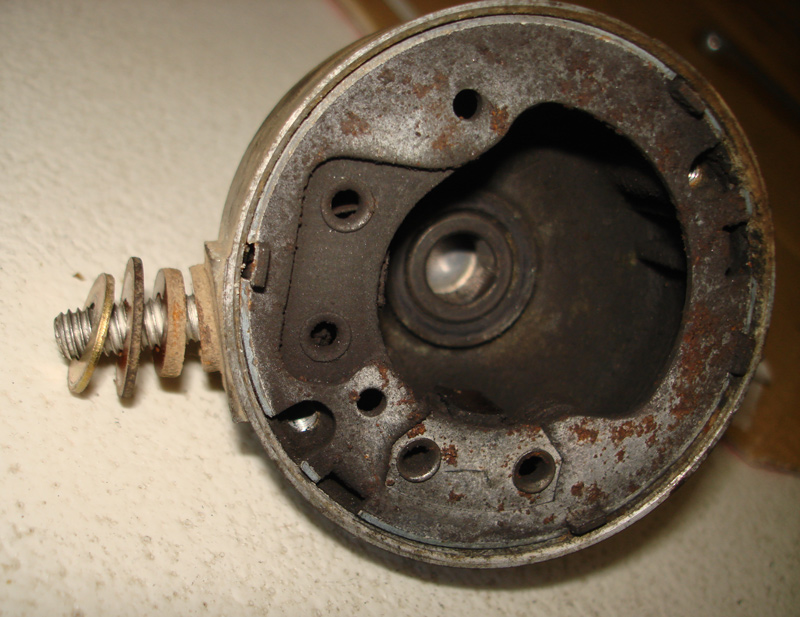

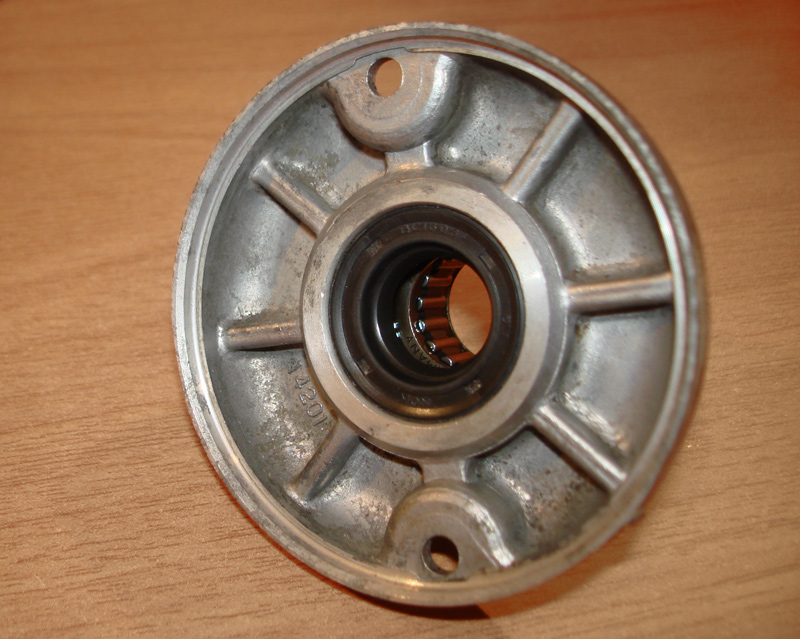

Снять моторчик - открутить от него "плюс" (под резиновым колпачком); открутить два винта (доступ с правой стороны мотоцикла), крепящие моторчик к картеру двигателя (на одном из винтов еще прикручен провод массы); вынуть моторчик, выведя его шлицевой вал из картера. Кое что мешает снятию (сверху - карбюратор, справа по ходу - корпус натяжителя цепи ГРМ, слева по ходу - масляный шланг и бачек амортизатора), но открутить что-нибудь из этого недолго. Я снимал натяжитель (вывести вал) и бачек аморта (вынуть моторчик с левой стороны). Разобрать моторчик - выкрутить два стяжных винта и оставшуюся гайку "плюса" с шайбами (если не снята ранее при отсоединении провода). После этого все детали разъединяются и выглядят они так:  В качестве заднего подшипника вала - просто втулка, спереди же - игольчатый подшипник. Подшипник смазывается общим маслом из картера; за ним стоит сальник, отделяющий внутренности стартера от масла.  Окисленный и грязный щеточный узел с зависшими щетками до чистки выглядел так:  Щетки я с трудом вынул из обойм, зачистил грани щеток и обойм шкуркой. Узел по частям:  :Обретя свободу в обоймах, щетки стали прожиматься пружинками до конца. Их должно хватить еще надолго.  У меня остался вопрос: можно ли и надо ли чем-то смазать щетки, чтоб они свободно скользили в обоймах? Надо ли что-то делать с контактными поверхностями? Полезно:
Вредно:
|
|
|
 |
Ответов
|
20.5.2018, 21:42
Сообщение
#2
|
|
 Заинтересован Группа: Пользователи Сообщений: 10 Регистрация: 14.3.2017 Вставить ник Цитата Из: Нижневартовск Мотоцикл: Сузуки джебел 250 2004 года. Репутация: 0
|
+79825442205 вот телефон друга он есть вайбере можете ему написать он все объяснит на форуме пока не зарегистрирован.
https://m.auto.ru/motorcycle/used/sale/hond...66870-8e418a1e/ вот ссылка что он хочет купить. Может знаете его. Заранее спасибо за ответ. Полезно:
Вредно:
|
|
|
|
Сообщений в этой теме
Leksey Стартер 12.3.2011, 23:02
Kopcak Коллектор можно почистить деревянной щепкой, мыть ... 12.3.2011, 23:14 VIT колектор можеш взять мелкую шкурку завернуть вокру... 12.3.2011, 23:39 serg Слышал, что коллектор шкуркой нельзя чистить. Оста... 12.3.2011, 23:42 VIT не знаю сколько так делал всё в поряде 12.3.2011, 23:44 serg Можно стеклянной шкуркой, которая не осыпается. Чи... 12.3.2011, 23:53 Варион Есть коллекторы в которые ламели заплавлены и пото... 13.3.2011, 5:49 Leksey Может быть тут так и есть. Мелкие канавки, правда,... 13.3.2011, 9:08 kserv Мазать щетки не нужно, нужно вычистить места где щ... 13.3.2011, 11:48 Kopcak Нет, здесь как обычно по старинке.
Почисти коллек... 13.3.2011, 13:46 Leksey Цитата(kserv @ 13.3.2011, 13:48) Вот мои ... 13.3.2011, 14:15
Kopcak Цитата(Leksey @ 13.3.2011, 12:15) Вколхоз... 13.3.2011, 15:54 kserv если контактная площадка как угольная типа и шерша... 13.3.2011, 16:14 Leksey Отчитаюсь.
Напомню: при нажатии кнопки не всегда... 7.6.2011, 18:40 serg Мало-мало поломка.
При сборке движка зимой этот уз... 26.7.2012, 20:48 trk95 Недели три назад та же проблема со стартером образ... 29.8.2012, 12:06 serg Аккум попробуй другой. И реле стартера смотри. 29.8.2012, 12:08 trk95 Цитата(serg @ 29.8.2012, 9:08) Аккум попр... 29.8.2012, 16:37 key Все электрические работы надо начинать с отключени... 30.8.2012, 11:39 Gulliver народ ! а кто знает сопротивление обмоток здор... 26.6.2013, 21:58 lvbnhbq Доли Ома.
А для чего, витковое замыкание,не увидиш... 27.6.2013, 7:35 Vitekzu shmith, обгонную муфту бы ещё проверить, не проска... 1.12.2014, 13:24 serg Они ушли (не с моей помощью) в http://www.djebel-c... 1.12.2014, 14:58 sWhite Сломалась пружинка как на верхнем фото, может быть... 13.1.2015, 22:53 Leksey Москва! Ненужную пружинку подгоните человеку, ... 15.1.2015, 21:37 чили Цитата(Leksey @ 15.1.2015, 21:37) Москва... 15.1.2015, 21:50 jaster2 Привет. разобрал,почистил. удалил старые щётки, вп... 5.3.2015, 17:25 kserv Пищит не пищит не есть сопротивление, сопротивлени... 19.3.2015, 7:44 jaster2 Цитата(kserv @ 19.3.2015, 4:44) Пищит не ... 19.3.2015, 12:48 dimag Цитата(jaster2 @ 19.3.2015, 14:48) Я это ... 19.3.2015, 12:51 jaster2 Цитата(dimag @ 19.3.2015, 9:51) У стартер... 19.3.2015, 13:34 dimag Цитата(jaster2 @ 19.3.2015, 15:34) так во... 19.3.2015, 13:44 Митя Всем доброго! Подскажите из-за чего может быть... 6.4.2015, 17:38 Старый Цитата(Митя @ 6.4.2015, 14:38) Всем добро... 21.4.2015, 7:26 kserv Стартер напрямую проверьте, лучьше снять стартер и... 8.4.2015, 18:32 mrBern Всем доброго!
Вот и мой стартер закапризничал... 19.4.2015, 15:02 Leksey Тем временем припаял щеточку. Купил в автоваззапча... 4.5.2015, 13:03 Новосибирец Цитата(Leksey @ 4.5.2015, 10:03) Тем врем... 5.5.2018, 4:13 200 Цитата(Новосибирец @ 5.5.2018, 1:13) Прив... 9.5.2018, 20:00 Новосибирец Цитата(200 @ 9.5.2018, 17:00) Там нет наг... 10.5.2018, 18:45 200 Цитата(Новосибирец @ 10.5.2018, 15:45) хм... 11.5.2018, 11:38 Новосибирец Цитата(200 @ 11.5.2018, 8:38) Тогда, узна... 12.5.2018, 12:34 200 Цитата(Новосибирец @ 12.5.2018, 9:34) При... 12.5.2018, 21:05 adroit Нужен совет по стартеру Джебеля 250-ки.
Как говори... 6.5.2015, 7:45 lvbnhbq 14 в на аккуме без нагрузки а под нагрузкой скока?... 6.5.2015, 7:56 Leksey Проверить стартер - это самое простое. Проводками ... 6.5.2015, 7:59 adroit Хорошо тогда еще уточняющий так сказать вопрос. (в... 6.5.2015, 8:51 dimag Цитата(adroit @ 6.5.2015, 10:51) Если даж... 6.5.2015, 9:14 lvbnhbq Цитата(adroit @ 6.5.2015, 8:51) Хорошо то... 6.5.2015, 10:11 mrBern Отчитываюсъ - снял карб, снял стартер, разобрал ст... 6.5.2015, 10:37 Leksey Цитата(mrBern @ 6.5.2015, 12:37) щётки за... 6.5.2015, 12:10 mrBern Цитата(Leksey @ 6.5.2015, 9:10) Ненадолго... 12.5.2015, 8:39 adroit И так ткнул тестером, включаю зажигание, просажива... 12.5.2015, 4:31 dimag Цитата(adroit @ 12.5.2015, 6:31) И так тк... 12.5.2015, 6:55 kserv Проверить напряжение на обмотке реле стартера.
Про... 12.5.2015, 4:52 adroit Цитата(kserv @ 12.5.2015, 1:52) Проверить... 12.5.2015, 5:00 kserv На реле стартера 2 силовых контакта с гайками, име... 12.5.2015, 5:31 adroit Цитата(kserv @ 12.5.2015, 2:31) На реле с... 12.5.2015, 6:53 Leksey Я тут в попыхах так же искал, почему у меня молчит... 12.5.2015, 8:10 firecox Подскажите пожалуйста:
В системе наблюдаю просадк... 29.6.2015, 17:30 LILO Стартер должен включаться в цепь только при нажати... 29.6.2015, 18:16 kserv 1. Как "прозвонить" стартер написано в м... 29.6.2015, 19:01 firecox Цитата(kserv @ 29.6.2015, 16:01) В общем ... 29.6.2015, 19:23 LILO Реле стартера залипло? 29.6.2015, 19:32 kserv Ну так по мануалу шпарить и все, схема на сайте ес... 29.6.2015, 19:50 engine333 Может кто подскажет... так какие щетки стартера мо... 10.1.2016, 7:34 kserv Идти в магазин с образцом и подбирать.
Сейчас мног... 10.1.2016, 8:12 Митя Всем привет! Стартер отремонтировал, но теперь... 4.4.2016, 11:02 Leksey Как в холостую? Шестеренку не поставил может? 4.4.2016, 12:04 dimag Хехе....
У меня на Yamaha TW200 был аналогичный с... 4.4.2016, 12:27 kserv На стартере проточки есть, там вроде нет возможнос... 4.4.2016, 12:36 vadim74.ru У меня в прошлом году порвалась пружина на обгонно... 4.4.2016, 14:55 Митя Буду посмотреть в выходные, может и правдо кривору... 5.4.2016, 18:31 Варион Мотоцикл/скутер GN125 GS125 стартер угольные щетки... 18.2.2018, 6:05 Мих Цитата(Варион @ 18.2.2018, 6:05) Мотоцикл... 25.3.2018, 9:01 Karukka Всем привет! Износились щетки. Планирую подточ... 1.4.2018, 20:51 Mr.Dr.Professor Помогите, стал трещать стартер при сдохшем аккуме,... 8.4.2018, 13:59 Anderrey Цитата(Mr.Dr.Professor @ 8.4.2018, 10:59)... 8.4.2018, 14:30 Mr.Dr.Professor Цитата(Anderrey @ 8.4.2018, 11:30) Не по ... 8.4.2018, 15:41 Anderrey Цитата(Mr.Dr.Professor @ 8.4.2018, 12:41)... 8.4.2018, 15:44 Mr.Dr.Professor Цитата(Anderrey @ 8.4.2018, 12:44) https:... 9.4.2018, 18:17 Leksey Для меня слово паять означает достать отцовскую ба... 5.5.2018, 12:26 Leksey Наблюдал такое, да. Но далеко не наползло. 11.5.2018, 11:48 200 Цитата(Leksey @ 11.5.2018, 8:48) Наблюдал... 11.5.2018, 13:31 Karukka Ребят щетки не подобрал на него, по мегазипу смотр... 13.7.2018, 20:16 serg Там продаётся держатель щёток в к-те с щётками. От... 13.7.2018, 20:44 Karukka Цитата(serg @ 13.7.2018, 17:44) Там прода... 13.7.2018, 20:46 car-bon Возник вопрос:
Какой средний ток потребляет старте... 24.8.2018, 1:41 Preds Цитата(car-bon @ 24.8.2018, 4:41) Во... 20.12.2018, 12:02 Karukka Привет, все таки купил плату с щетками. Но плата п... 20.9.2018, 11:12 Preds Цитата(Karukka @ 20.9.2018, 14:12) Привет... 1.10.2018, 6:31 Согрыч Без щётки работать конечно не будет. Тоже стартер ... 1.10.2018, 4:47 skorp777 Есть вроде простые вещи, но под них у кого-то про... 1.10.2018, 15:39 plastilinko Цитата(skorp777 @ 1.10.2018, 15:39) интст... 1.10.2018, 15:45 Leksey Дело в пайке. Паяльник + сопутствущие + знания + у... 1.10.2018, 16:12 plastilinko Цитата(Leksey @ 1.10.2018, 16:12) Вот бы ... 1.10.2018, 16:36 FromVolgaWithLove Стартер в двухсотке начал капризничать, крутит тол... 24.5.2019, 0:39 200 Цитата(FromVolgaWithLove @ 23.5.2019, 21... 24.5.2019, 17:53 FromVolgaWithLove Цитата(200 @ 24.5.2019, 14:53) Это синего... 24.5.2019, 19:54 |
