Товарищи дорогие!!!

В мануале американском не понимаю что с чем совмещать.

слова Дениса - "требуется снять крышку картера правую.
нужно
1. новую прокладку крышки,
2. новый сальник коленвала,
3. сальник оси кика.
4. о-ринги маслонасоса (желательно )
5. новую гайку корзины сцепления (желательно )

по установке
- снять крышку,
- снять корзину.
- снять стопор с оси вторичного вала.
- снять П-образную скобу.
- поставить промежуточную шестерню,
- сам механизм кика,
- П-образную скобу
- корзину вернуть взад,
- ВЗВЕСТИ кик лапкой (как взводить кик, смотри ниже
- поставить на место крышку с новыми сальниками и прокладками
- надеть лапку кика.

- делов на 30 минут, при наличии инструмента
зы: стопор остается на память"

как взводить кик?
Надеваешь лапку, поворачиваешь против часовой стрелки, в этот момент весь блок на оси кика проваливается внутрь и встаёт на место. При этом Кик стопором будет упираться в скобу вроде и соответственно всегда будет подпружинен. После надевается крышка картера и лапка ставится уже по месту ногой вверх

как вставлять вал шестерню пружину в картер?
Меток нет. В процессе взвода он сам встанет так как надо. Вставлять как вставляется, там зацеп пружины должен зайти

[Skaut 77777]

Может кто ни будь сохранил себе пошаговые фотографии установки кика, закиньте их сюда плиз...
Что бы была у нас живая инструкция на ВСЕГДА...
любой поисковик при запросе "как установить кик на XR250" отправляет сюда, а тут пусто...
очень жаль...

[acTpo]

Может кто ни будь сохранил себе пошаговые фотографии установки кика, закиньте их сюда плиз...
Что бы была у нас живая инструкция на ВСЕГДА...
любой поисковик при запросе "как установить кик на XR250" отправляет сюда, а тут пусто...
очень жаль...

Да там, на самом деле, ничего особенного нет - тоже жалел, что фотки потерлись, а когда сам ставил по описанному i-denis алгоритму, всё оказалось интуитивно и элементарно.
Немного кривеньких фоток "на дверной глазок" сделал:

- снимаем правую крышку двигателя (отцепляем лапку тормоза, отсоединяем три масляных магистрали, масло я сливал полностью).

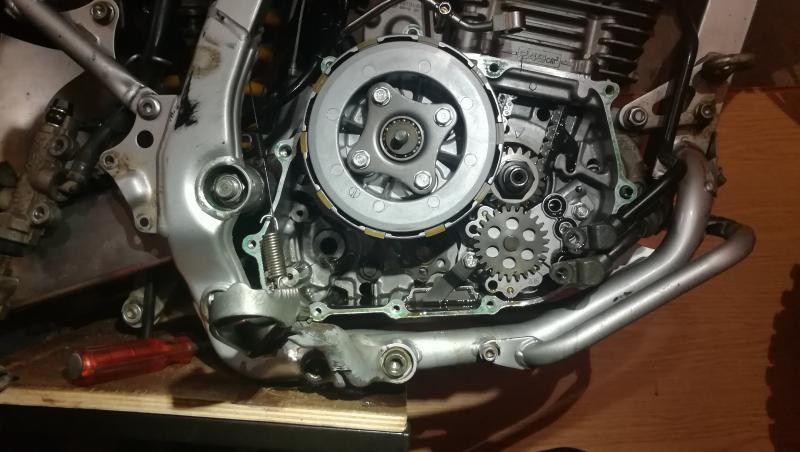

- раскерниваем и откручиваем гайку корзины сцепления (я воспользовался дешевым билтемовским ударным электрогайковертом - отвернул на раз).



- запоминаем конфигурацию шайб под гайкой сцепы, чтобы потом не задавать вопросов на форуме )))

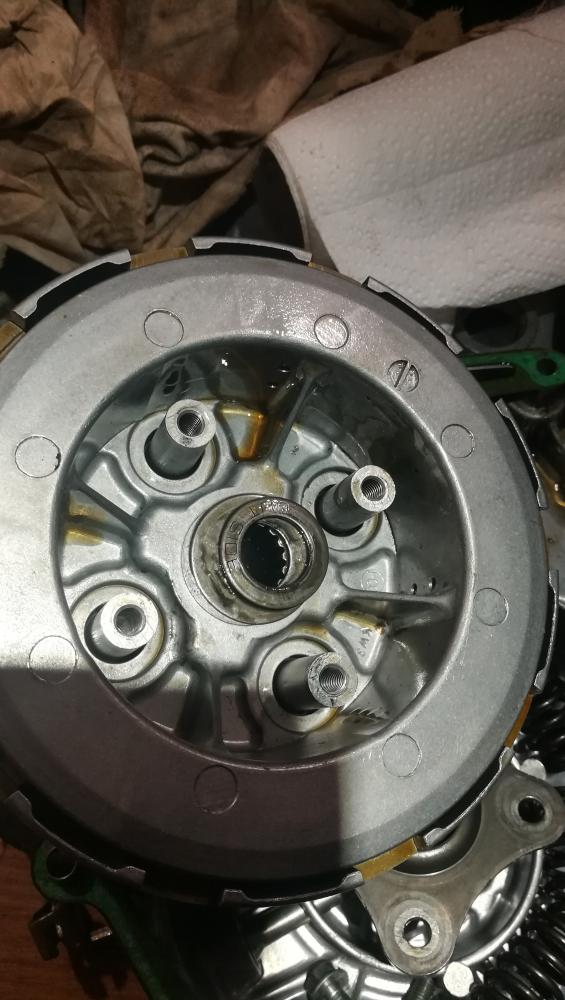

- снимаем корзину сцепы в сборе, под ней на одном из валов стоит стопорная скоба - снимаем и убираем куда-нибудь, она больше не понадобится.

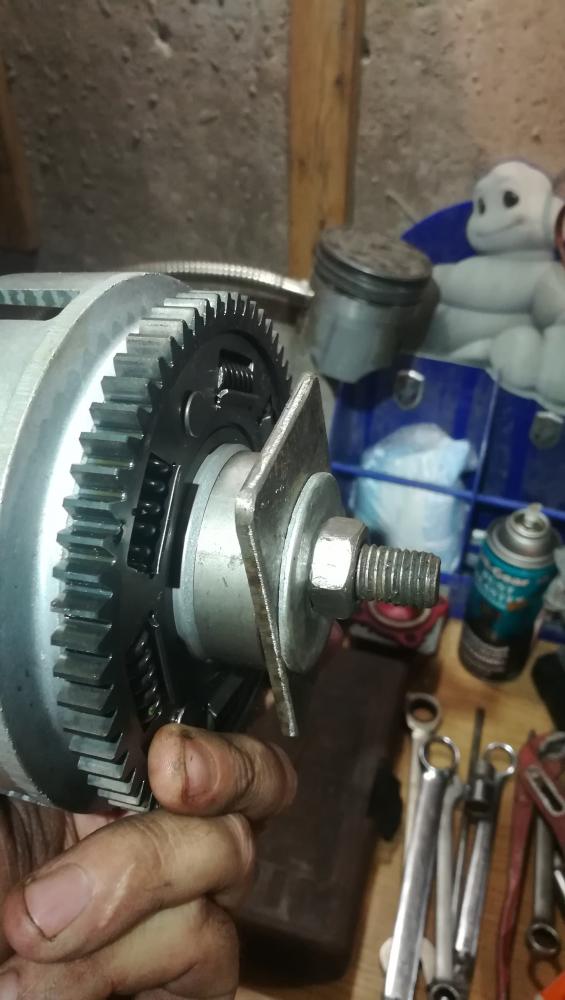

- ЕСЛИ КИК ОТ XLR: в комплекте должна быть или отдельно шестерня корзины сцепления, или, как в моем случае при покупке от Егора vinson'а - целиком корзина от XLR. Сам кик не отличается, но число зубьев на этой шестерне разное. Переставляем шестерню на свою корзину (все же у меня она поживее, т.к. мопед 2005го года) - на внутренней стороне корзины шестерня держится стопорным кольцом.

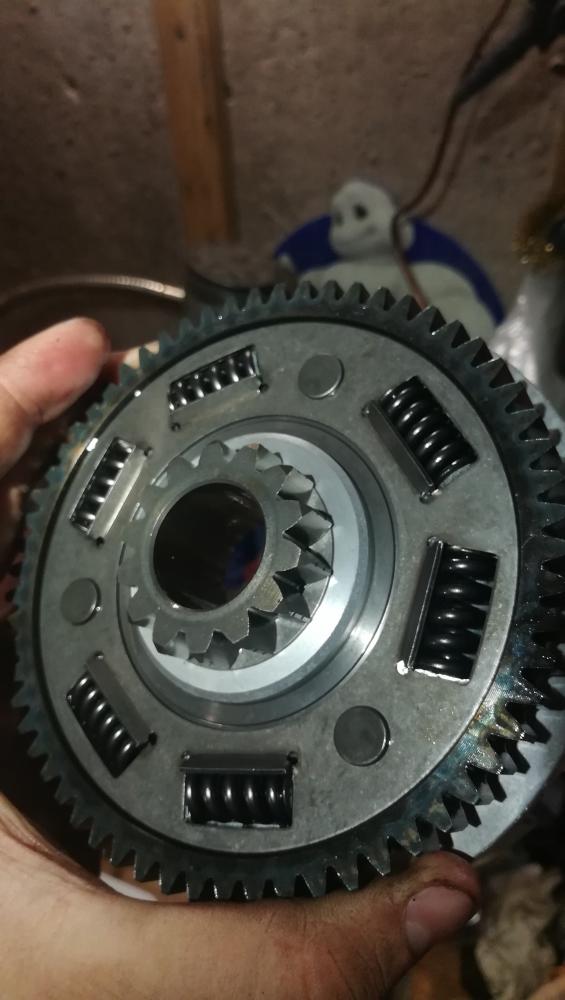

- ЕСЛИ КИК ОТ XLR: при этом кроме стопорного кольца - она еще и запрессована.



- ЕСЛИ КИК ОТ XLR: Из XLR-ной корзины шестерня выскочила довольно легко, а вот из моей так просто не вышло. Сколхозил из подручного барахла импровизированный пресс и выдавил шестерню, а потом запрессовал в свою корзину шестерню от XLR.

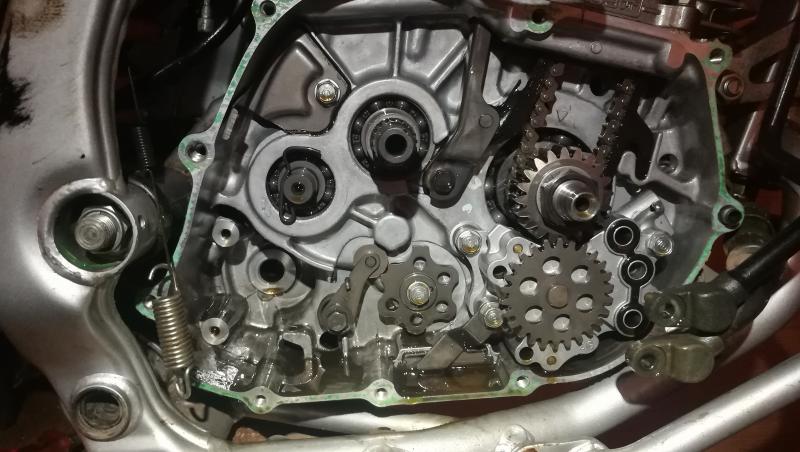

- собираем - ставим промежуточную шестерню (просто надеваем на вал), прикручиваем скобу-фиксатор двумя болтами.

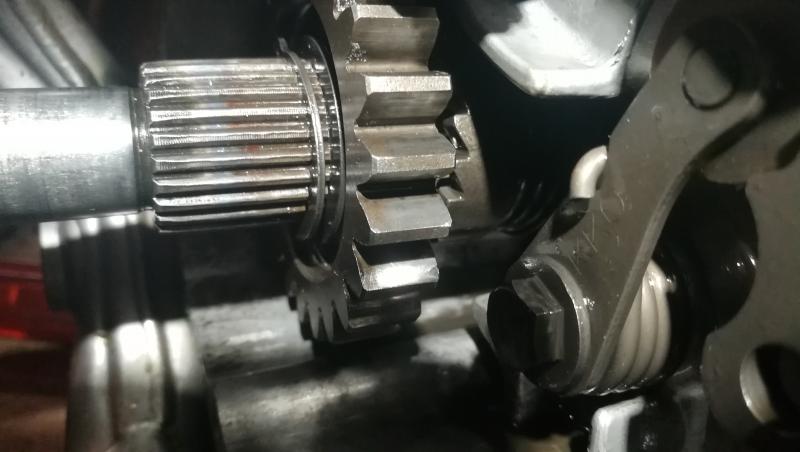

- вставляем и взводим вал кика. Пружина кика заводится в зацепление с Г-образной отливкой в нижней части картера, кик взводится, как было описано в верхних постах - цепляем пружину, надеваем на вал лапку, отводим до расцепления храповика (можно заглянуть сбоку), утапливаем вал до зацепления шестерни на вале с промежуточной шестерней. Звучит немного непонятно, но по месту никаких сложностей не возникает.





- снимаем лапку, прикручиваем корзину моментом по книжке, застопорив колесо (не забываем закернить гайку), меняем заглушку на крышке двигателя на сальник кика, ставим крышку на место и прикручиваем всё открученное для ее снятия. Всё
