Товарищи дорогие!!!

В мануале американском не понимаю что с чем совмещать.

слова Дениса - "требуется снять крышку картера правую.
нужно
1. новую прокладку крышки,

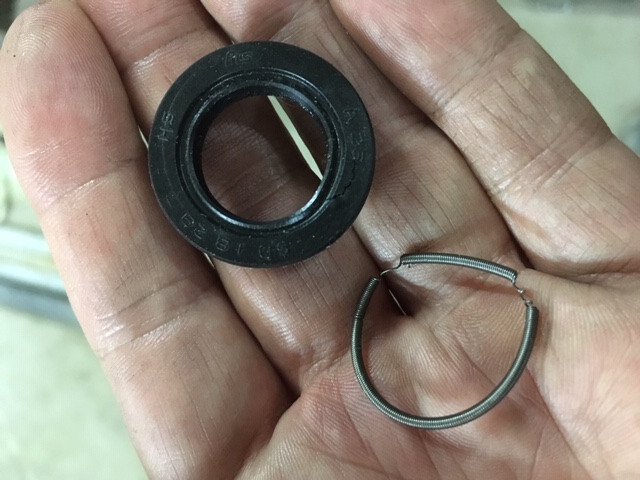

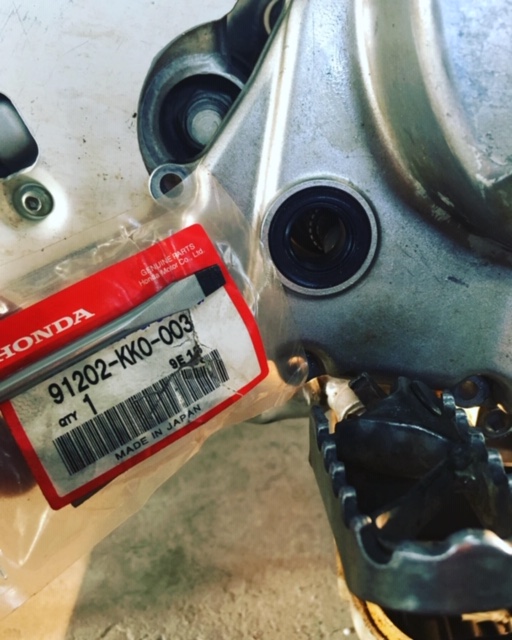

2. новый сальник коленвала,
3. сальник оси кика.
4. о-ринги маслонасоса (желательно )
5. новую гайку корзины сцепления (желательно )

по установке

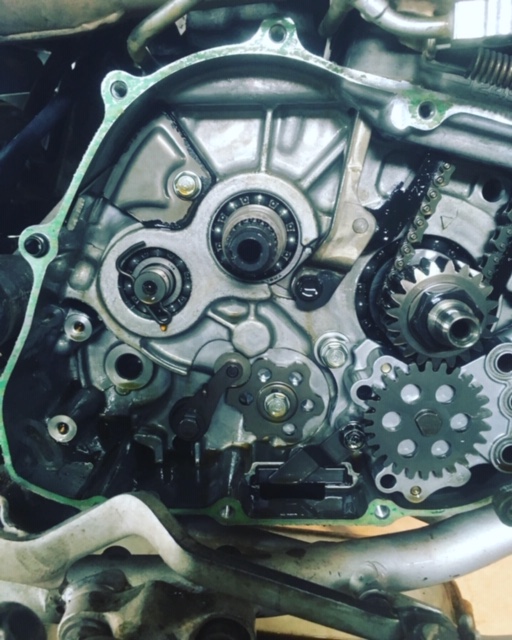

- снять крышку,

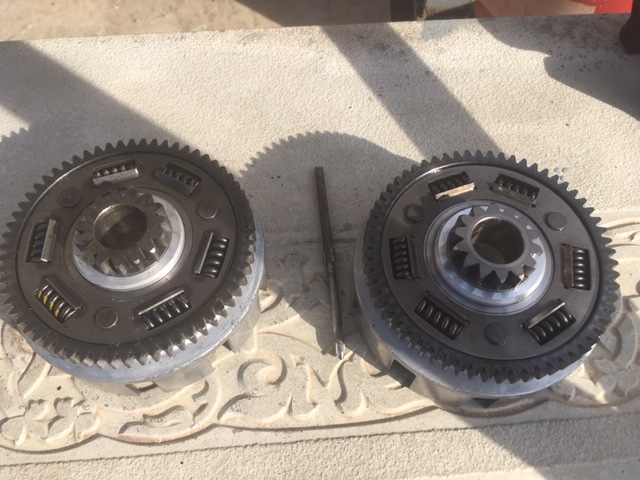

- снять корзину.
- снять стопор с оси вторичного вала.
- снять П-образную скобу.

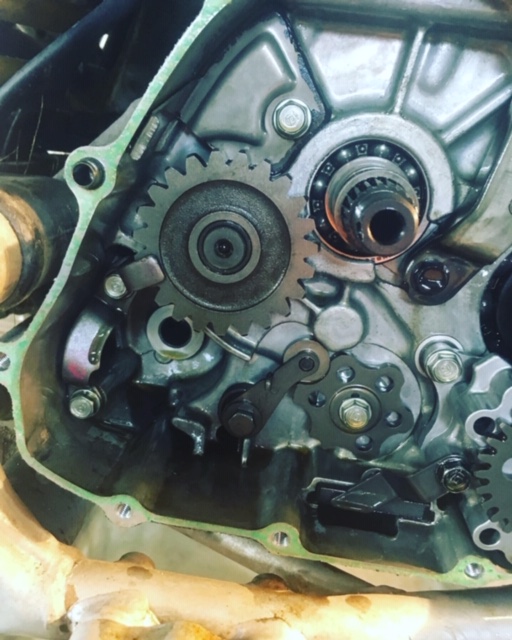

- поставить промежуточную шестерню,
- сам механизм кика,
- П-образную скобу

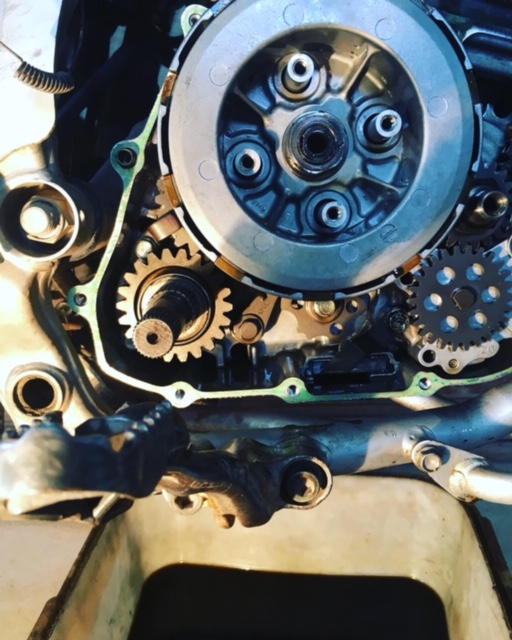

- корзину вернуть взад,
- ВЗВЕСТИ кик лапкой (как взводить кик, смотри ниже

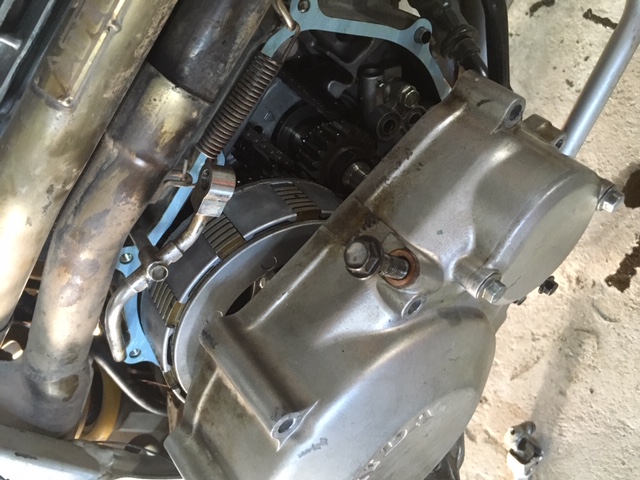

- поставить на место крышку с новыми сальниками и прокладками

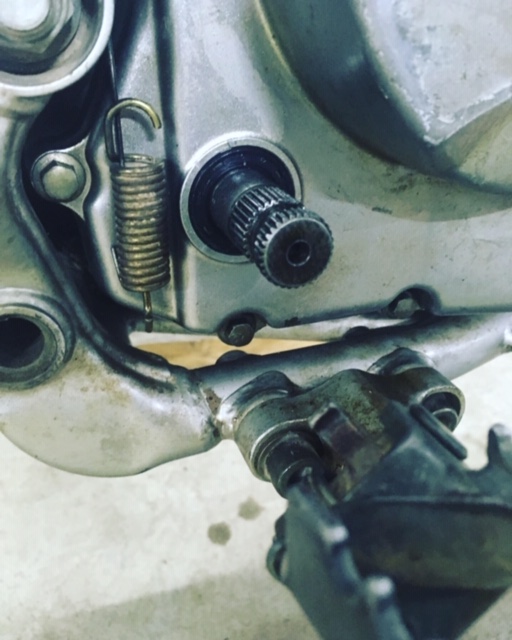

- надеть лапку кика.

- делов на 30 минут, при наличии инструмента
зы: стопор остается на память"

как взводить кик?
Надеваешь лапку, поворачиваешь против часовой стрелки, в этот момент весь блок на оси кика проваливается внутрь и встаёт на место. При этом Кик стопором будет упираться в скобу вроде и соответственно всегда будет подпружинен. После надевается крышка картера и лапка ставится уже по месту ногой вверх

как вставлять вал шестерню пружину в картер?
Меток нет. В процессе взвода он сам встанет так как надо. Вставлять как вставляется, там зацеп пружины должен зайти

[Denya]

сижу перечитываю как нужно взводить кик......
вчера 8 часов потратил на всё это действо....(хотя ВРОДЕ не безрукий)
и вот понимаю что установил я его, всё таки, не правильно...???!!!

тема вот в чём, в последней стадии, когда я уже ставил крышку мотора, вал кика ну соовсем не хотел входить до конца в сальник на крышке...
я уже и так и сяк прижимал, крутил, давил и даже один разок стукнул по ней...
и в один момент потянул её на себя и конечно же вытянул весь кик из своего посадочного места...(вал кика плотненько вошёл в сальник на крышке)
пришлось опять снимать полностью крышку и в запаре (ВОТ ОН КОСЯК!!!!!!!!!) просто рукой взял и поставил весь механизм кика на место, зацепив лапку пружины за отлив в картере, утопив его глубже, что б он вошёл в зацепление со звездой, но не провернув его влево...
чего теперь ожидать?
будет постоянно трещать кик (надо всё переделывать?) или всё встало на место когда я проворачивал ногой кик после сборки?

Приветствую!
Судя по тому, что сообщение годовалой давности, уверен, что все уже работает как нужно
Сам столкнулся с такой проблемой неделю назад, при установки кика от XLR в XR
По итогу, и не имея опыта, я эту крышку снимал раз пять Последний раз из-за того что не рассчитал свои силы при затяжке и сломал один из болтов.
Благо он выкрутился, подцепив самый край пассатижами.
А взводил я пружину так!
Опытом проб и ошибок, на шестеренке маркером отметил, где зуб граничит с этим выступом, за который должен зацепиться в "П" образной скобе вал.
Напялил на вал лапку кика, вставил пружину в нужный паз, самым краем хвостовика вала ввел его в нужное посадочное отверстие не утапливая до упора и не цепляя промежуточной шестеренки(так легче проворачивать) повернул против часовой стрелки до нужного места в скобе, ориентируясь на метку маркера. Поворот составил примерно 180градусов.
И вот потом, сопоставил зубья шестеренок и вдавил вал в посадочное место до конца.
Убедиться, что вал установлен как надо, можно по двум пунктам.
1. Пока лапка кик стартера еще не снята, она упирается и обратно, по часовой стрелке, не проворачивается. И даже не пружинит, как у меня выходило первые разы, при неправильном монтаже.
Но при этом вал утапливался до "П" образной скобы и крышка вполне себе нормально притягивалась, словно все на месте и правильно собрано...

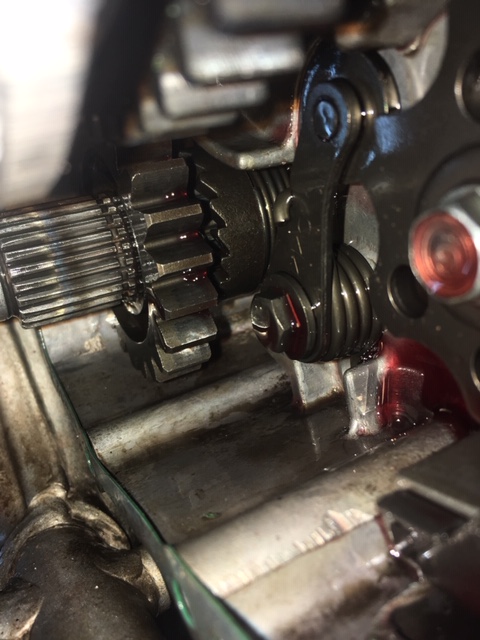

2. Это как раз, что и описано тут выше, косые зубья на валу за большой шестеренкой, будут разомкнуты. В противном случае, вы промахнулись.

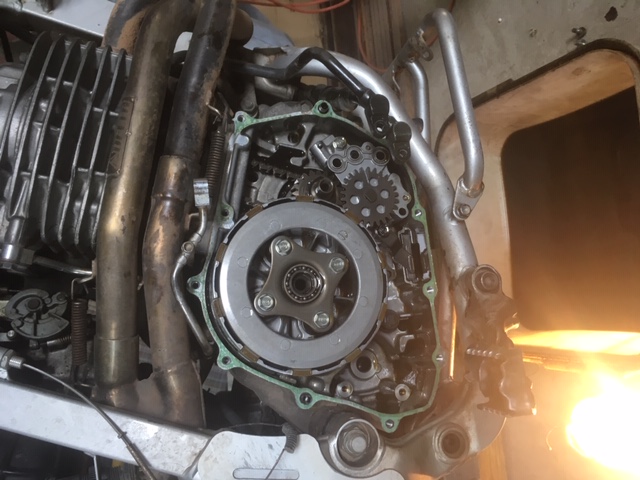

Позднее я подгружу свой фотоотчет

как и обещал

Прикрепленные изображения
