> Замена родного карба Микуни на карб от Хонды Baja
Iron Girl
сообщение 1.4.2017, 14:22
Сообщение #1


Весьма заинтересован
***

Группа: Эндуристы
Сообщений: 56
Регистрация: 18.7.2016
Вставить ник Цитата Из: Владивосток
Мотоцикл: Yamaha Serow 225
Yamaha DT 50



Репутация:   3


Здравствуйте, друзья!

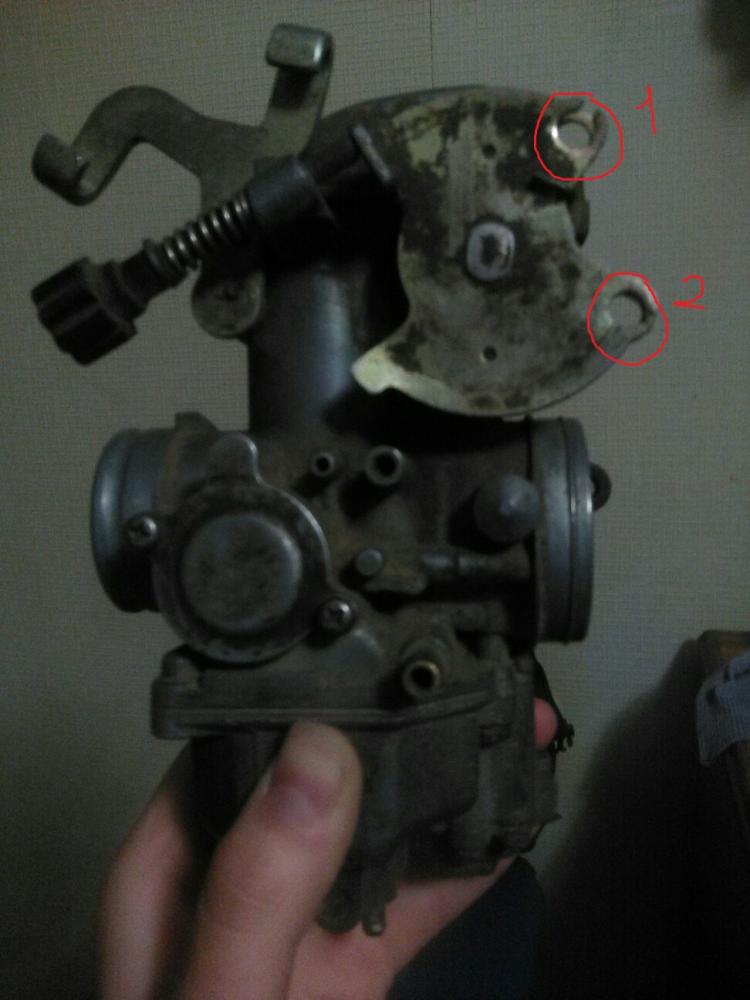

Возникла необходимость замены карбюратора на Серове 225. Подогнали по старой дружбе карб с Хонды KEIHIN PD79. Вот вопрос, возможно ли поставить хондовский карб на Ямаху? Там вот в чем загвостка! Родной микуни имеет одну дырку в барабане дроссельной заслонки. На xr их две, т.к. присутствуют два тросика газа (не понимаю, почему, ПАМАГИТЕ).

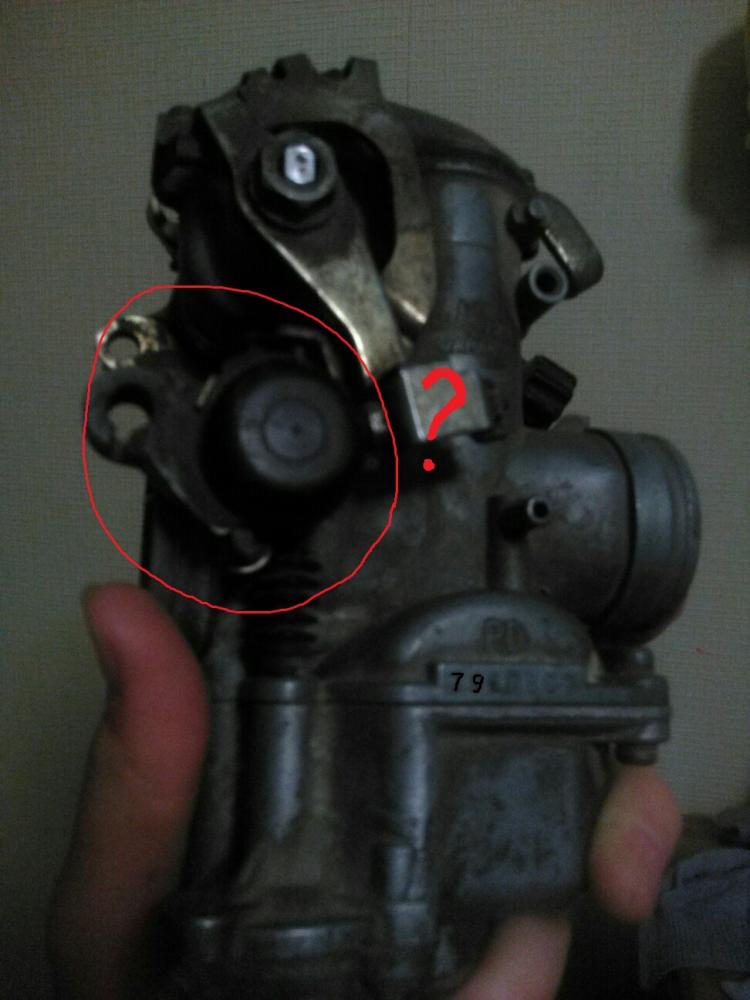

Также с другой стороны карба есть черный барабанчик, двигающий непосредственно ЗАСЛОНКУ, и какой туда трос идти должен я не понимаю. На Серове один трос - одна заслонка. На XR два троса, две дырки + плюс черная непонятная хрень, двигающая заслонку.
Рылась по мануалам, там вообще другой карб. Мне бы понять, с чем и как колдовать, чтобы прислюнить не родной карб, так как на родном проблема с мембраной, и решили поставить механический (другого просто нет, увы). Кто с эти карбом знаком, просветите, что там и для чего, буду очень благодарна. smile.gif
Эскизы прикрепленных изображений
Прикрепленное изображение


Прикрепленное изображение


Перейти в начало страницы

+ Цитировать сообщение
raptor76
сообщение 1.4.2017, 14:41
Сообщение #2


Живёт здесь
*****

Группа: Свои
Сообщений: 1007
Регистрация: 13.7.2015
Вставить ник Цитата Из: Челябинск
Мотоцикл: Honda super cub 110



Репутация:   23


Если 2 тросика,то один открывает заслонку(добавляет газ),другой закрывает(убавляет).Обратной пружины(которая закрывает заслонку)нет,или она слабая.Если получится состыковать карб с двигателем и воздушным фильтром,то можно установить один трос для открытия заслонки,а вместо другого установить возвратную пружину.Если ее нет в карбюраторе.Но я бы не советовал вам это делать.Без обид,но раз вы не понимаете ,зачем там 2 тросика,то,боюсь,вы не сможете надежно приспособить какую-нибудь пружину.И если она слетит,то и сбросить газ не сможете.Чревато аварией.

В случае крайней необходимости,можно попробовать состыковать возвратную пружину с сектором заслонки(к которому крепятся тросики)отрезком тросика,один конец которого штатно закрепить за сектор,а второй соединить с пружиной.Но не делайте этого сами.
Перейти в начало страницы

+ Цитировать сообщение
arapov_stepan
сообщение 1.4.2017, 15:13
Сообщение #3


Живёт здесь
*****

Группа: Свои
Сообщений: 2438
Регистрация: 11.10.2012
Вставить ник Цитата Из: Свердловская обл.
Мотоцикл: эндуро



Репутация:   22


Наверное в данном случае, да и вообще, отремонтировать родной карбюратор, или найти аналогичный. Чем колхозить от другого мотика. Не так это всё просто,как кажется.

Какие проблемы с родным карбом?
Перейти в начало страницы

+ Цитировать сообщение
Iron Girl
сообщение 1.4.2017, 16:03
Сообщение #4


Весьма заинтересован
***

Группа: Эндуристы
Сообщений: 56
Регистрация: 18.7.2016
Вставить ник Цитата Из: Владивосток
Мотоцикл: Yamaha Serow 225
Yamaha DT 50



Репутация:   3


Цитата(raptor76 @ 1.4.2017, 11:41) *
Если 2 тросика,то один открывает заслонку(добавляет газ),другой закрывает(убавляет).Обратной пружины(которая закрывает заслонку)нет,или она слабая.Если получится состыковать карб с двигателем и воздушным фильтром,то можно установить один трос для открытия заслонки,а вместо другого установить возвратную пружину.Если ее нет в карбюраторе.Но я бы не советовал вам это делать.Без обид,но раз вы не понимаете ,зачем там 2 тросика,то,боюсь,вы не сможете надежно приспособить какую-нибудь пружину.И если она слетит,то и сбросить газ не сможете.Чревато аварией.

В случае крайней необходимости,можно попробовать состыковать возвратную пружину с сектором заслонки(к которому крепятся тросики)отрезком тросика,один конец которого штатно закрепить за сектор,а второй соединить с пружиной.Но не делайте этого сами.

Вообще купить ручку с двумя креплениями - не проблема. А вот что это за черный барабан? Просто не понимаю, какой трос к нему должен подводиться. Может, это обогатитель, то бишь подсос?
Перейти в начало страницы

+ Цитировать сообщение
raptor76
сообщение 1.4.2017, 16:09
Сообщение #5


Живёт здесь
*****

Группа: Свои
Сообщений: 1007
Регистрация: 13.7.2015
Вставить ник Цитата Из: Челябинск
Мотоцикл: Honda super cub 110



Репутация:   23


Цитата(Iron Girl @ 1.4.2017, 18:03) *
Вообще купить ручку с двумя креплениями - не проблема. А вот что это за черный барабан? Просто не понимаю, какой трос к нему должен подводиться. Может, это обогатитель, то бишь подсос?

Не знаком с этим карбом.М.б. и подсос.Покупать ручку...Не проще купить диафрагму к родному?Даже если вы установите этот карб,сомневаюсь что он будет работать ненамного хуже родного...
Перейти в начало страницы

+ Цитировать сообщение
Iron Girl
сообщение 1.4.2017, 16:13
Сообщение #6


Весьма заинтересован
***

Группа: Эндуристы
Сообщений: 56
Регистрация: 18.7.2016
Вставить ник Цитата Из: Владивосток
Мотоцикл: Yamaha Serow 225
Yamaha DT 50



Репутация:   3


Цитата(arapov_stepan @ 1.4.2017, 12:13) *
Наверное в данном случае, да и вообще, отремонтировать родной карбюратор, или найти аналогичный. Чем колхозить от другого мотика. Не так это всё просто,как кажется.

Какие проблемы с родным карбом?

С самого начала на карбе стояла неродная мембрана с заслонкой. Мембрана по высоте больше, надлежащего вакуума не создавалось, заслонка не поднималась и мот просто не мог разогнать выше 70 при своих 140. Чего только не делали: и подклеивали, и заказывала я сначала мембрану, потом мембрану с заслонкой. Но случился такой казус. Когда ставила новую заслонку с мембраной, она туда туго вошла. Сегодня, решив поставить старую (т к с ней мот двигался под 80км/ч),попыталась вытащить. Не получилось. Потом пришел папа и мы совместными усилиями просто оторвали ее вместе с держащей пластмасской. Пытались посадочное место выкрутить, там спецключ. Решили, уже чтоб не мучиться, поставить карб механику, а нам как раз подогнали один. Грех не воспользоваться. Новый покупать оооочень дорого, поэтому надо приспосабливать хондовский. Диаметр иффузора совпадает, главное понять, что куда крепить))
Перейти в начало страницы

+ Цитировать сообщение
raptor76
сообщение 1.4.2017, 16:14
Сообщение #7


Живёт здесь
*****

Группа: Свои
Сообщений: 1007
Регистрация: 13.7.2015
Вставить ник Цитата Из: Челябинск
Мотоцикл: Honda super cub 110



Репутация:   23


Думаю,точно подсос.На KEIHIN PD79 подсос управляется тросиком.Еще одну ручку купите? wink.gif
Перейти в начало страницы

+ Цитировать сообщение
Iron Girl
сообщение 1.4.2017, 16:15
Сообщение #8


Весьма заинтересован
***

Группа: Эндуристы
Сообщений: 56
Регистрация: 18.7.2016
Вставить ник Цитата Из: Владивосток
Мотоцикл: Yamaha Serow 225
Yamaha DT 50



Репутация:   3


Цитата(raptor76 @ 1.4.2017, 13:09) *
Не знаком с этим карбом.М.б. и подсос.Покупать ручку...Не проще купить диафрагму к родному?Даже если вы установите этот карб,сомневаюсь что он будет работать ненамного хуже родного...

Эхххх, где я только не искала эту мембрану, но увы...
Перейти в начало страницы

+ Цитировать сообщение
raptor76
сообщение 1.4.2017, 16:18
Сообщение #9


Живёт здесь
*****

Группа: Свои
Сообщений: 1007
Регистрация: 13.7.2015
Вставить ник Цитата Из: Челябинск
Мотоцикл: Honda super cub 110



Репутация:   23


Не проще на мегазипе купить запчасти для родного карба?Я только сегодня заказывал запы на свой карб через Natusenok.

Цитата(Iron Girl @ 1.4.2017, 18:15) *
Эхххх, где я только не искала эту мембрану, но увы...

На мегазипе нет???
Перейти в начало страницы

+ Цитировать сообщение
Iron Girl
сообщение 1.4.2017, 16:18
Сообщение #10


Весьма заинтересован
***

Группа: Эндуристы
Сообщений: 56
Регистрация: 18.7.2016
Вставить ник Цитата Из: Владивосток
Мотоцикл: Yamaha Serow 225
Yamaha DT 50



Репутация:   3


Цитата(raptor76 @ 1.4.2017, 13:14) *
Думаю,точно подсос.На KEIHIN PD79 подсос управляется тросиком.Еще одну ручку купите? wink.gif

На Серове подсос от тросика управляется на приборке)) Вот, уже разобрались biggrin.gif
Перейти в начало страницы

+ Цитировать сообщение
arapov_stepan
сообщение 1.4.2017, 16:20
Сообщение #11


Живёт здесь
*****

Группа: Свои
Сообщений: 2438
Регистрация: 11.10.2012
Вставить ник Цитата Из: Свердловская обл.
Мотоцикл: эндуро



Репутация:   22


Цитата(Iron Girl @ 1.4.2017, 18:13) *
С самого начала на карбе стояла неродная мембрана с заслонкой. Мембрана по высоте больше, надлежащего вакуума не создавалось, заслонка не поднималась и мот просто не мог разогнать выше 70 при своих 140. Чего только не делали: и подклеивали, и заказывала я сначала мембрану, потом мембрану с заслонкой. Но случился такой казус. Когда ставила новую заслонку с мембраной, она туда туго вошла. Сегодня, решив поставить старую (т к с ней мот двигался под 80км/ч),попыталась вытащить. Не получилось. Потом пришел папа и мы совместными усилиями просто оторвали ее вместе с держащей пластмасской. Пытались посадочное место выкрутить, там спецключ. Решили, уже чтоб не мучиться, поставить карб механику, а нам как раз подогнали один. Грех не воспользоваться. Новый покупать оооочень дорого, поэтому надо приспосабливать хондовский. Диаметр иффузора совпадает, главное понять, что куда крепить))


Правая пласмассовая штучка это воздушная заслонка ( подсос, обогатитель).
В принципе можно обойтись и одним тросом газа. Возвратная пружина там есть.
Перейти в начало страницы

+ Цитировать сообщение
Iron Girl
сообщение 1.4.2017, 16:22
Сообщение #12


Весьма заинтересован
***

Группа: Эндуристы
Сообщений: 56
Регистрация: 18.7.2016
Вставить ник Цитата Из: Владивосток
Мотоцикл: Yamaha Serow 225
Yamaha DT 50



Репутация:   3


Цитата(raptor76 @ 1.4.2017, 13:18) *
Не проще на мегазипе купить запчасти для родного карба?Я только сегодня заказывал запы на свой карб через Natusenok.


На мегазипе нет???

6000 за заслонку для родительского бюджета многовато happy.gif
Перейти в начало страницы

+ Цитировать сообщение
raptor76
сообщение 1.4.2017, 16:28
Сообщение #13


Живёт здесь
*****

Группа: Свои
Сообщений: 1007
Регистрация: 13.7.2015
Вставить ник Цитата Из: Челябинск
Мотоцикл: Honda super cub 110



Репутация:   23


Цитата(Iron Girl @ 1.4.2017, 18:15) *
Эхххх, где я только не искала эту мембрану, но увы...

Не знаю год вашего серова,диафрагма от мота 1992 года стоит на мегазипе 5931 рубль...Дороговато,конечно...

Цитата(Iron Girl @ 1.4.2017, 18:22) *
6000 за заслонку для родительского бюджета многовато happy.gif

Опоздал)))Если и на Сером подсос от тросика и карб исправный,да еще и с помощью папы,то можно и поставить.Как можно пружинку закрепить,я уже советовал.А раз в карбе и так есть,то можно попробовать и без внешней пружинки.Возможно,придется более упругую поставить,вместо родной.Это уже проще.Главное,чтоб надежно закрывалась заслонка,преодолевая сопротивление тросика и рукоятки.
Перейти в начало страницы

+ Цитировать сообщение
Iron Girl
сообщение 1.4.2017, 16:29
Сообщение #14


Весьма заинтересован
***

Группа: Эндуристы
Сообщений: 56
Регистрация: 18.7.2016
Вставить ник Цитата Из: Владивосток
Мотоцикл: Yamaha Serow 225
Yamaha DT 50



Репутация:   3


Вот еще одна непонятность)) Барабан обогатителя находится в таком положении, что заслонка всегда открыта. А когда тянешь за него, то закрывается. То есть, при вытягивании подсоса, тросик будет закрывать заслонку, а это уже не обогащение, а обеднение... Не могу понять принцип работы.
Перейти в начало страницы

+ Цитировать сообщение
arapov_stepan
сообщение 1.4.2017, 16:31
Сообщение #15


Живёт здесь
*****

Группа: Свои
Сообщений: 2438
Регистрация: 11.10.2012
Вставить ник Цитата Из: Свердловская обл.
Мотоцикл: эндуро



Репутация:   22


Цитата(Iron Girl @ 1.4.2017, 18:29) *
Вот еще одна непонятность)) Барабан обогатителя находится в таком положении, что заслонка всегда открыта. А когда тянешь за него, то закрывается. То есть, при вытягивании подсоса, тросик будет закрывать заслонку, а это уже не обогащение, а обеднение... Не могу понять принцип работы.

Всё правильно- только всё наоборот.
Перейти в начало страницы

+ Цитировать сообщение
Iron Girl
сообщение 1.4.2017, 16:33
Сообщение #16


Весьма заинтересован
***

Группа: Эндуристы
Сообщений: 56
Регистрация: 18.7.2016
Вставить ник Цитата Из: Владивосток
Мотоцикл: Yamaha Serow 225
Yamaha DT 50



Репутация:   3


Цитата(arapov_stepan @ 1.4.2017, 13:31) *
Всё правильно- только всё наоборот.

А каким образом будет происходить обогащение смеси? smile58.gif
Перейти в начало страницы

+ Цитировать сообщение
raptor76
сообщение 1.4.2017, 16:36
Сообщение #17


Живёт здесь
*****

Группа: Свои
Сообщений: 1007
Регистрация: 13.7.2015
Вставить ник Цитата Из: Челябинск
Мотоцикл: Honda super cub 110



Репутация:   23


Цитата(Iron Girl @ 1.4.2017, 18:13) *
мот просто не мог разогнать выше 70 при своих 140.

140 он с любым карбом не поедет)))И слава Богу!Не для этого этот мотик...
Перейти в начало страницы

+ Цитировать сообщение
arapov_stepan
сообщение 1.4.2017, 16:37
Сообщение #18


Живёт здесь
*****

Группа: Свои
Сообщений: 2438
Регистрация: 11.10.2012
Вставить ник Цитата Из: Свердловская обл.
Мотоцикл: эндуро



Репутация:   22


Цитата(Iron Girl @ 1.4.2017, 18:33) *
А каким образом будет происходить обогащение смеси? smile58.gif
Обогащение -это больше топлива и меньше воздуха . Закрываешь воздушную заслонку- даёшь меньше воздуха в смесь-смесь становится "богатой". Это по простому.


Цитата(raptor76 @ 1.4.2017, 18:36) *
140 он с любым карбом не поедет)))И слава Богу!Не для этого этот мотик...

+
Перейти в начало страницы

+ Цитировать сообщение
Iron Girl
сообщение 1.4.2017, 16:38
Сообщение #19


Весьма заинтересован
***

Группа: Эндуристы
Сообщений: 56
Регистрация: 18.7.2016
Вставить ник Цитата Из: Владивосток
Мотоцикл: Yamaha Serow 225
Yamaha DT 50



Репутация:   3


Цитата(raptor76 @ 1.4.2017, 13:36) *
140 он с любым карбом не поедет)))И слава Богу!Не для этого этот мотик...

Это да, ним - только в сопки)))

[quote name='arapov_stepan' date='1.4.2017, 13:37' post='613799']
Обогащение -это больше топлива и меньше воздуха . Закрываешь воздушную заслонку- даёшь меньше воздуха в смесь.
Спасибо, теперь врубилась))
Перейти в начало страницы

+ Цитировать сообщение
raptor76
сообщение 1.4.2017, 16:38
Сообщение #20


Живёт здесь
*****

Группа: Свои
Сообщений: 1007
Регистрация: 13.7.2015
Вставить ник Цитата Из: Челябинск
Мотоцикл: Honda super cub 110



Репутация:   23


Цитата(Iron Girl @ 1.4.2017, 18:33) *
А каким образом будет происходить обогащение смеси? smile58.gif

Воздушную заслонку закрывает?Убавляет количество воздуха,увеличивается разрежение и ,соответственно,большее количество топлива проходит через жиклеры.В этом карбе 2 заслонки???!!!Лень гуглить с телефона из машины,сори!
Перейти в начало страницы

+ Цитировать сообщение
Iron Girl
сообщение 1.4.2017, 16:39
Сообщение #21


Весьма заинтересован
***

Группа: Эндуристы
Сообщений: 56
Регистрация: 18.7.2016
Вставить ник Цитата Из: Владивосток
Мотоцикл: Yamaha Serow 225
Yamaha DT 50



Репутация:   3


Ну-с, тогда завтра буду пробовать ставить. Спасибо всем большое за советы!)))
Перейти в начало страницы

+ Цитировать сообщение
raptor76
сообщение 1.4.2017, 16:48
Сообщение #22


Живёт здесь
*****

Группа: Свои
Сообщений: 1007
Регистрация: 13.7.2015
Вставить ник Цитата Из: Челябинск
Мотоцикл: Honda super cub 110



Репутация:   23


Цитата(Iron Girl @ 1.4.2017, 18:39) *
Ну-с, тогда завтра буду пробовать ставить. Спасибо всем большое за советы!)))

Результат в студию!!! girl_witch.gif
https://youtu.be/WOO8puMGiqM
Обалдеть!Точно две.)))
Перейти в начало страницы

+ Цитировать сообщение
Iron Girl
сообщение 2.4.2017, 12:04
Сообщение #23


Весьма заинтересован
***

Группа: Эндуристы
Сообщений: 56
Регистрация: 18.7.2016
Вставить ник Цитата Из: Владивосток
Мотоцикл: Yamaha Serow 225
Yamaha DT 50



Репутация:   3


В общем, друзья, не получилось. Все банально, карбу мешает рама, он просто не влезает.
Собрала мот со старым карбом-буду искать мембранку, думаю, с Америки заказать))
Спасибо всем за содействие и помощь!!! give_rose.gif
Перейти в начало страницы

+ Цитировать сообщение
leller
сообщение 2.8.2017, 12:36
Сообщение #24


Заглянул
*

Группа: Пользователи
Сообщений: 6
Регистрация: 2.8.2017
Вставить ник Цитата Из: п.Бугры Всеволожский р-он Лен.обл.
Мотоцикл:



Репутация:   0


еще возможно на ебэе запчасть поискать
Перейти в начало страницы

+ Цитировать сообщение
5percent
сообщение 13.11.2018, 12:47
Сообщение #25


Заглянул
*

Группа: Пользователи
Сообщений: 5
Регистрация: 17.6.2018
Вставить ник Цитата Из: Сергиев-Посад, МО
Мотоцикл:



Репутация:   0


Цитата(leller @ 2.8.2017, 9:36) *
еще возможно на ебэе запчасть поискать

на ибее все есть, товарищ не так давно брал карб на серова
Перейти в начало страницы

+ Цитировать сообщение

2 страниц V   1 2 >
Ответить в данную темуНачать новую тему
1 чел. читают эту тему (гостей: 1, скрытых пользователей: 0)
Пользователей: 0





RSS Текстовая версия Сейчас: 18.2.2020, 7:50
