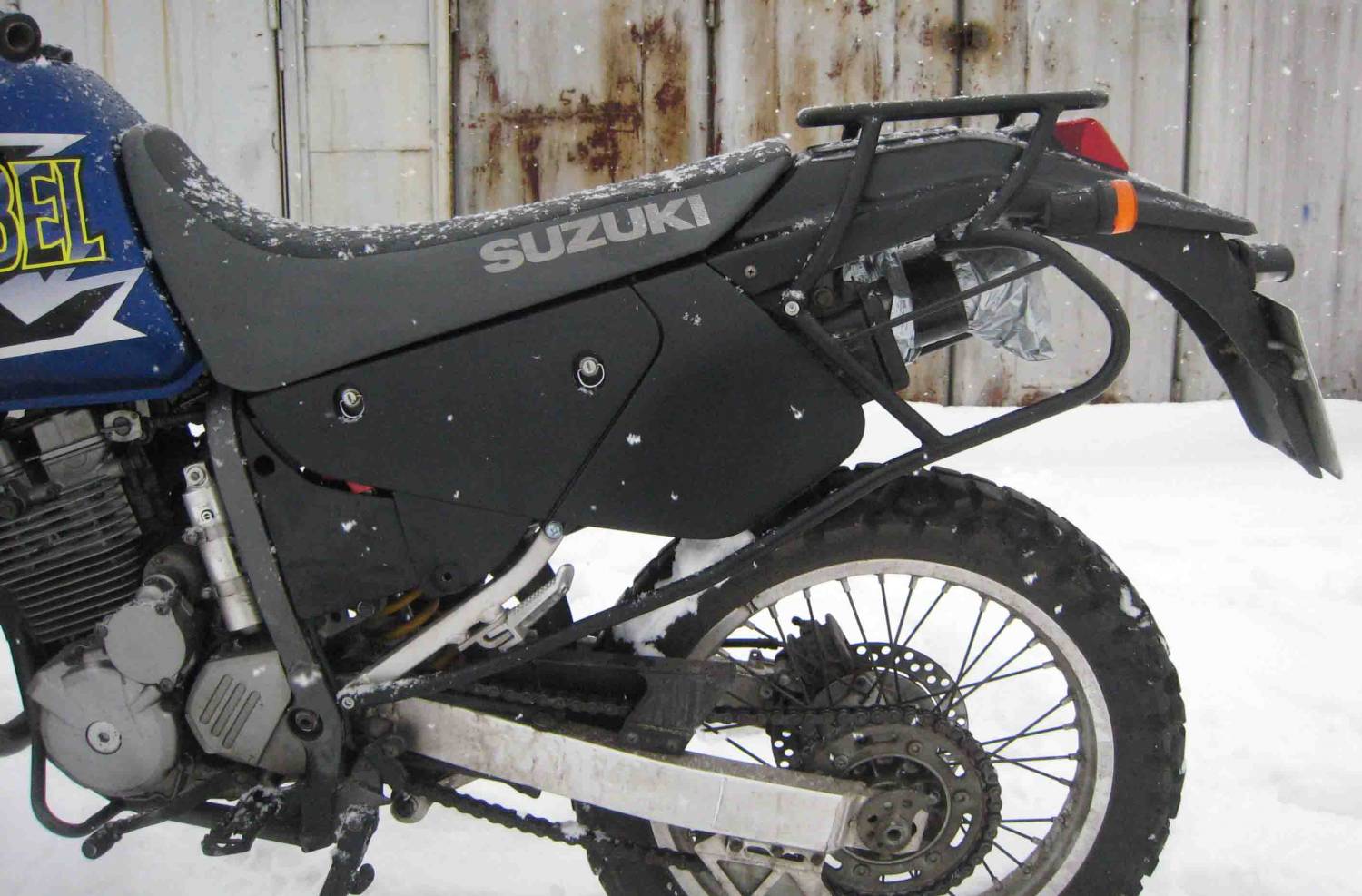

Боковой багажник, в просторечьи бугеля Опции

[serg]

Он не щёлкал клювом, когда раздача была

[SVA]

Quote (serg)

Он не щёлкал клювом, когда раздача была

типа: в кругу друзей не щёлкай клювом?

[SD250]

SVA, кто прошляпил, только такая

[Huandi]

Есть еще один вариант, но он исключительно для старожилов форума, кто еще помнит прозвище джебела!

[us]

Quote (Huandi)

Есть еще один вариант, но он исключительно для старожилов форума, кто еще помнит прозвище джебела!

хаха даа историю ее появления помню)) Серж кому то наказание придумал такое- щелбан, и просил передать, так и пошло

[SVA]

Quote (SD250)

кто прошляпил, только такая

а погламурней ничего не осталось?))

Quote (Huandi)

Есть еще один вариант

мне б точно такую...только вместо лысого мужика, волосатую блондинку...как опоздавший согласен на не совсем одетую...

[serJO]

Я тоже хочу бугеля.
Может кто продаёт?
а есть ли такое же но заводское?

[serg]

Quote (SVA)

волосатую блондинку

Э-э-э... Неоднозначно

Практика показывает, что чем меньше волос везде, кроме головы, тем... интереснее
Ну, не только у блондинок...

Quote (serJO)

а есть ли такое же но заводское?

Для Джебела не замечено...

[SVA]

Quote (serg)

чем меньше волос везде, кроме головы, тем... интереснее

эээ...я только голову имел ввиду...меня не так поняли
а в противном случае это уже не столько блондинка, сколько макака-альбинос....

[serg]

Quote (SVA)

эээ...я только голову имел ввиду...меня не так поняли

Я тебя отлично понял Просто если буквально воспринять, то могут быть варианты Слова, слова...

[Serg696]

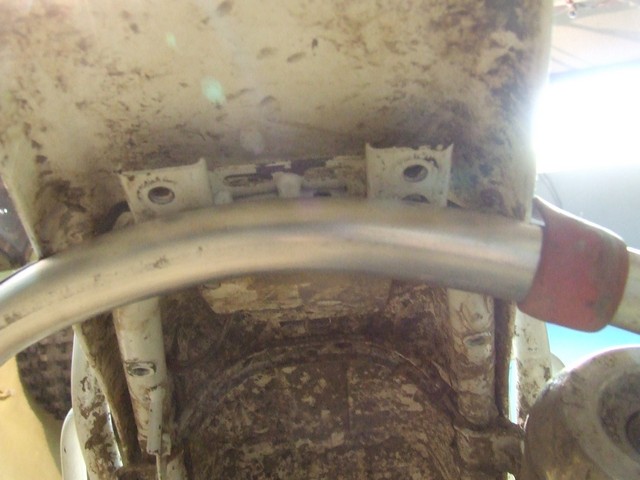

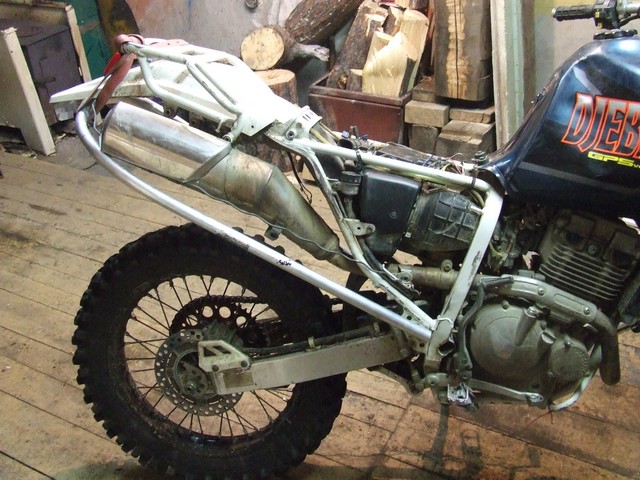

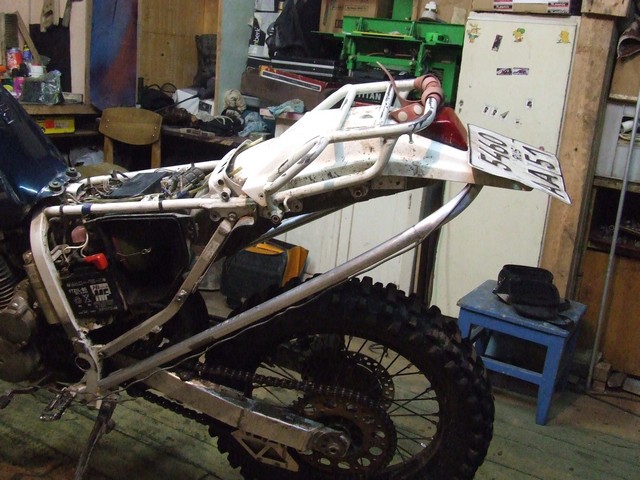

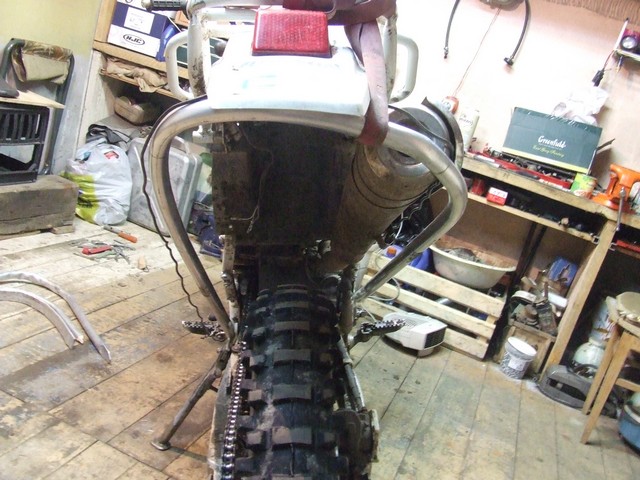

Пока в процессе производства, но уже основа есть.
Зацените.

Добавлено (20.01.2010, 23:20)
---------------------------------------------
Проволочку забыл убрать, на неё не обращайте внимания.

[Ilia1000]

Не толсто!?? Не очень изящьно выглядит,но монументально похоже будет! Только трубу не сверли,потом ато лопнет!

[Гринич]

Serg696, брутально! мне нравитцо. Ещё бы с багажником соединить и крепеж трубы - на хомутах, чтобы не сверлить.

[chef]

Quote (Serg696)

Пока в процессе производства, но уже основа есть.
Зацените.

Не очень понял назначение. Это подпорка багажника, защитная дуга или противовес?

ИМХО работать будет только в третьем варианте. Ибо в первых двух плечо огромное, жесткости никакой, концентратор напряжений в месте сварки рядом с нагруженным узлом (к раме, как я понял, дуга приварена?).

Что мешает сделать жесткий треугольник по всем законам сопромата и приболтить его в месте крепления пассажирских подножек, к хвосту и к переднему креплению багажника?

[Serg696]

Quote (chef)

Не очень понял назначение. Это подпорка багажника, защитная дуга или противовес?

Внизу с левой стороны будет сверлиться и крепиться к месту где был концевик подножки.
Справа к косынке с задним тормозом, тоже сверлиться и плющиться.
Сзади хочу спросить совета, почему и не завершил.
Есть мысль прикрутить уголок в виде упора, а к нему через хомуты прикрепить трубу.
Труба 25х2 алюминий. Гнул руками. Корявенько получилось, но старался.
Поясню почему так. Труба будет в распор и когда хвост загружен будет работать на укрепление его, а не висеть на нём, плюс не будет давать сумкам болтаться (в виде сумок планирую Льюисовские "батоны" на 30л.)

[chef]

Тем более, если руками гнул! Задняя дуга, которая подпирает багажник, разогнется 100%. Там же сейчас всё пружинит, это сразу видно. Прикрутишь на хомутах к хвосту - будет пружинить вместе с хвостом. Да и при боковых нагрузках (от сумок) хомуты задышат. Надо жестко делать, чтобы нагрузки на сжатие и растяжение передавались по возможности вдоль труб, а не под углом и на большом плече. В общем, сопромат - это на 50% верный взгляд. Общий совет: делай из прямых - будет жестче. Кстати, попробуй достать стальной квадрат 15х1,5, веса немного прибавится по сравнению с этой конструкцией, зато прочность и жесткость не сравнить. Я когда-то варил из него усилитель на отеч. маятник. Хотел потом выбить - кувалдой сломать не мог! А с виду так ажурно...

[Serg696]

Quote (chef)

Тем более, если руками гнул! Задняя дуга, которая подпирает багажник, разогнется 100%. Там же сейчас всё пружинит, это сразу видно.

То что на фотографии, ничем не закреплено, и ничего вроде не разогнулось.

Quote (chef)

Прикрутишь на хомутах к хвосту - будет пружинить вместе с хвостом.

Сомневаюсь.

Quote (chef)

Да и при боковых нагрузках (от сумок) хомуты задышат.

Вот тут я ещё думаю, и прошу совета, как правильней сделать.

[Plus]

Серег, chef, дело говорит. А еще трубы, ногам мешать будут.

[Serg696]

chef, Выложи фотки своего.

[chef]

Своего чего? Усиленного маятника отечественного мота? Квадрата 15х1,5? Могу! Только надо на дачу ехать. А Джебель у меня без боковых укосов. Пока. Просто то, что он сейчас у тебя не отваливается - не показатель (кстати, он же ещё не прикручен, вроде?). В динамике нагрузки намного выше статических. Вот просчитал, сколько весит метр твоей трубы (алюм. 2,7 г/см3) и метр стального квадрата (сталь 7,7 г/см3). Получается 390 и 624 г соотв. Разница всего 200 с небольшим граммов. Один гаечный ключ на 24. Подумай над сталью.

[chef]

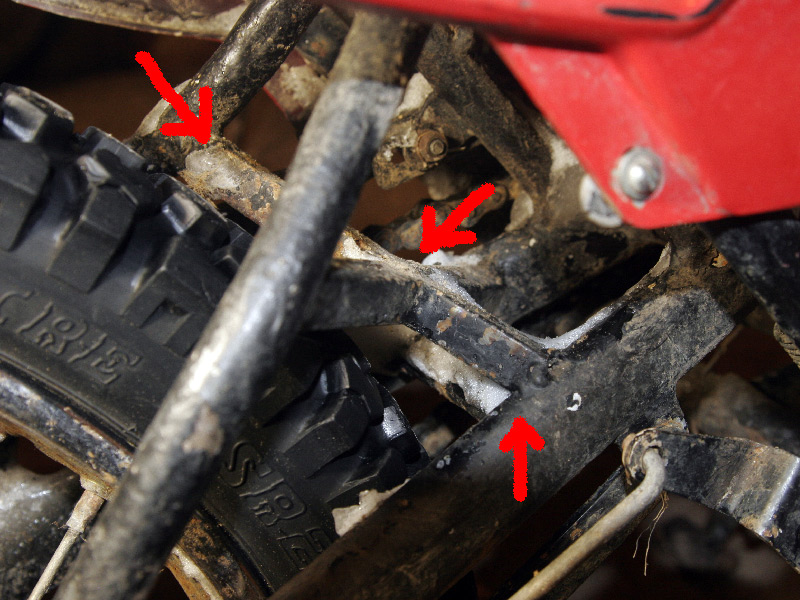

Вот, как обещал, снял усилитель маятника ЗиДа, из упомянутого квадрата. Успешно служит много лет.

[shupaltse]

Serg696, примерно подобным занимался перед майским выездом, только делал всё убого и по-детски. забудь ты про эту трубу. то, что ты её сплющишь и привинтишь к раме в передней части, приведёт к тому, что после падения набок у тебя пойдёт разрыв там, где сплюснуто. да блин какой разрыв к чорту!!) эта труба гнётся РУКАМИ, а мотик это эндуро, а не маунтинбайк для походов. как уже сказали, там дикие нагрузки, которым должен противостоять настоящий крутой DEATH METAL. хочешь, я отрежу себе щупальце, только не делай из этой трубы бугель!
но зато твой псевдобугель можно использовать, как каркас для навешивания пластика в духе спидвеевских мотиков, ну а спидвей это сам понимаешь, девки.
....+....

[vinson66]

Quote (shupaltse)

но зато твой псевдобугель можно использовать, как каркас для навешивания пластика в духе спидвеевских мотиков, ну а спидвей это сам понимаешь, девки.

особенно вон та брюнетка, ога?))

[BESS]

Привет Всем из Киева!
Инфа из этой ветки Реально помогла определиться - Спасибо!

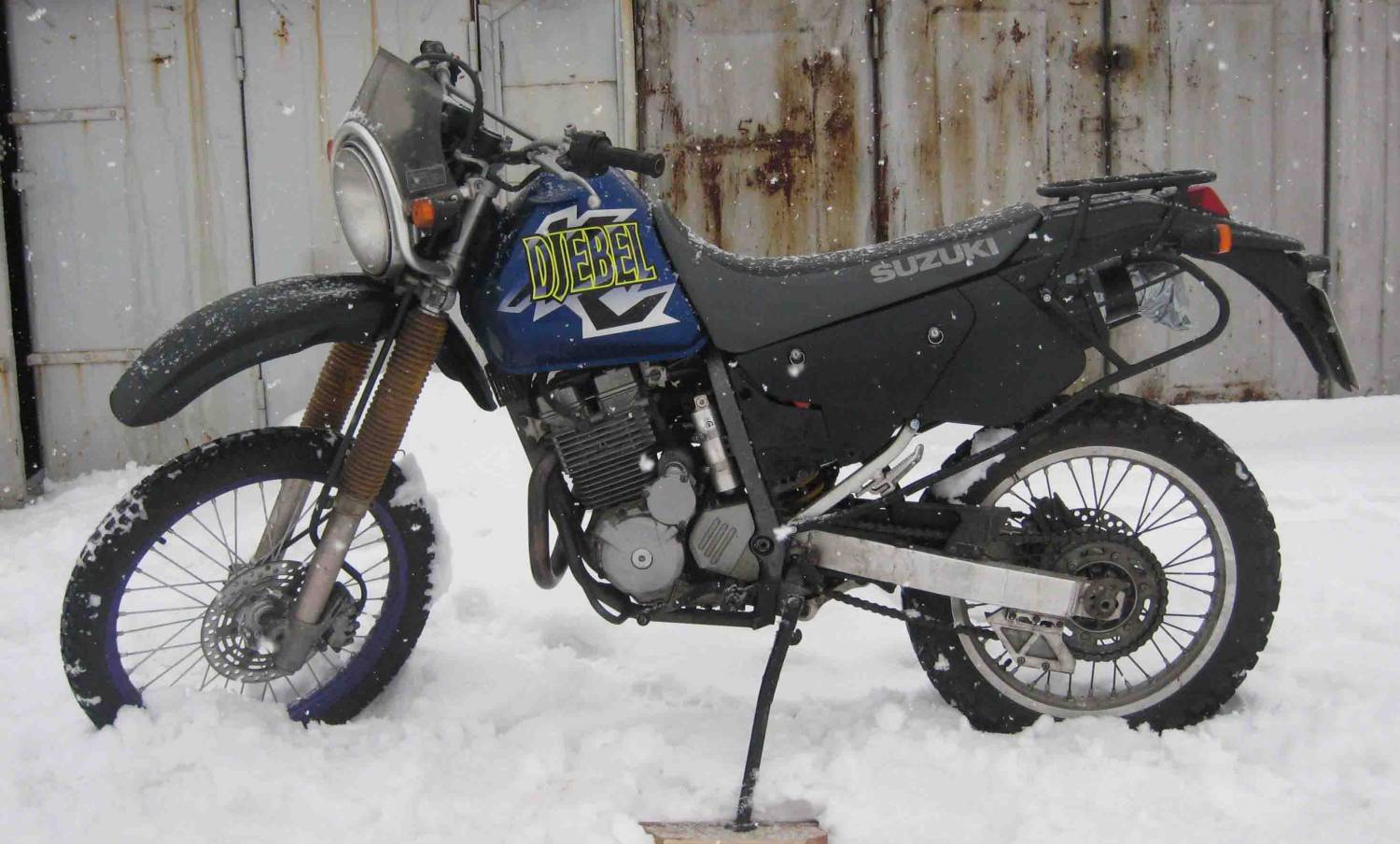

Добавлю в коллекцию свое решение (Сергей DOZER, Алекс BESS):
