клаус,
грязь под ведущую звезду в основном набивается с ведомой звезды и верхней ветви цепи.
Я не против твоего устройства, просто считаю что тебе надо создать отдельную ветку по твоей доработке и рассматривать там нюансы эксплуатации смазчика.

[клаус]

та у меня таких веток хватает .. здесь , просто как альтернативный вариант ... прилепил к этой теме , поскольку заметил (после установки смазчика) что грязи у передней звезды стало много меньше.. если эта тема достойна отдельного по ней обсуждения - я не против- давайте вынесем отдельно(ток я не знаю как). наверняка существует масса подобных решений, среди которых моё не лучшее. было бы интересно глянуть аналоги... на правах новичка вашего форума не берусь за создание новых тем - как освоюсь - может быть (у нас многие так делают - паралелят темы на сходных форумах для повышения плюрализма мнений)

[mentos]

По теме: Доработал свою защиту ведущей звезды. В итоге полчилось, что вся грязь спокойно вымывается керхером. Очень удобно.

[Huandi]

Понадобилось мне поднять лапку переключения, так чтобы ее головка встала по центру крышки генератора. А эта многострадальная крышка ведущей звезды не дает это сделать - лапка задевает за ее нижнее крепление. Кстати, это можно не заметить, и не понять, почему передачи плохо втыкаются. Так как они все таки втыкаются, только очень некрасиво. В результате сделал так - отпилил нижнее крепление крышки. Теперь нижним болтом прикручена только загогулина и проводок. А верхним все как было, только болт теперь под внутренний шестигранник. В результате достигнуто две цели - 1. лапке переключения ничего не мешает 2. крышка снимается откручиванием одного болта, причем с загогулиной и проводком бодаться не приходится, они остаются на месте. Саму крышку в других местах не пилил.

[Варион]

Вся операция заняла менее 10 минут

Тоже сделаю также
Подумываю над тем, чтобы и с передней части как-нибудь доработать крышку, может там какие пропилы сделать, всяко штатной щели недостаточно?

[mentos]

На осенне-зимний период снял защиту нафиг вообще. Стало намного проще чистить звезду.

[VIT]

чтобы и с передней части как-нибудь доработать крышку, может там какие пропилы сделать, всяко штатной щели недостаточно?

на фото видно кроме пропилов отрезан кусок с нижней части сзади крышки туда грязь и улетает

[Варион]

Все. Доработал крышечку как на картинке за одним исключением-не стал резать среднюю шель, так как оставшиеся тоненькие "прутики" как мне показалось не имеют должной жесткости.

заодно пщикнул крышечку краской для колесных дисков из баллона. Красотища!

[kosmich]

Процесс начался
Только что от масштабировал изображение, можно начинать пилить

а чертежиком не поделишься? а то не открывается лот, сам бы нарисовал

[kosmich]

а чертежиком не поделишься? а то не открывается лот, сам бы нарисовал

сам уж нарисовал в corel. осталось отмасштабировать. кому надо могу скинуть.
еще могу рассказать как надпись нанести))))

[alexey151]

кому надо могу скинуть

Можно мне чертежик,электронку в личку кину

[kosmich]

готово. подогнал под размер XR250.
а надпись думаю можно нанести методом ЛУТ (лазерно-утюжковый). применяется для изготовления печатных плат разной электроники (на личном опыте). возможно придется дольше прогревать.
делается это так...
надпись печатается в зеркальном отображении лазерным принтером в самом высоком качестве на глянцевой стороне фотобумаги фирмы lomond (пробовал другую не получается).
деталь зачищаем мелкой наждачкой, обезжириваем, прикладываем напечатанную надпись печатью на деталь (эффект переводилки) и сильно прижимаем максимально разогретым утюгом.
"гладим" переводилку до пожелтения бумаги.
после даем остынуть.
потом под водой начинаем скатывание бумаги пальцами (потихоньку без фанатизма).
после того как бумага стерлась пальцами мы будем лицезреть наше художество.
далее по надписи дриль-бором (гравером, бор-машинкой.....) гравируем то что мы хотим видеть на нашей детали.

возможно попробовать тем же методом только печать сделать в негативе.... тогда, когда сотрем бумагу, нужно будет какой нибудь старой зубной щеткой почистить надпись от остатков глянцевого слоя бумаги, можно подкорректировать иголкой и перманентным маркером. а потом вытравить полученное изображение (чем там незнаю, тем что берет дюральку.. типа каустик или кислота какая нить... это к нашим химикам-алхимикам). после полученного результата стираем тонер от принтера обычным растворителем.
сам еще не пробовал именно на этой детали, времени пока не хватает, если кто успеет вперед меня отписывайтесь, особенно интересует метод с вытравливанием алюминия. и чем можно вытравить?

[Leksey]

У нас Кар-бон по этим художествам спец. Гляди его тему про самоделки в барахолке.
Были еще, но не запомнил.

http://djebel-club.ru/forum/index.php?s=&a...st&p=161772

[kosmich]

ну, car-bon молодец. было б всякого рода оборудование под рукой сам бы запарился чем нить....

[Leksey]

У него, кроме дремеля (зубочистка такая жужжащая), нет ничего.

[kosmich]

У него, кроме дремеля (зубочистка такая жужжащая), нет ничего.

гравер)))))

[kosmich]

готово. подогнал под размер XR250.
а надпись думаю можно нанести методом ЛУТ (лазерно-утюжковый). применяется для изготовления печатных плат разной электроники (на личном опыте). возможно придется дольше прогревать.
делается это так...
надпись печатается в зеркальном отображении лазерным принтером в самом высоком качестве на глянцевой стороне фотобумаги фирмы lomond (пробовал другую не получается).
деталь зачищаем мелкой наждачкой, обезжириваем, прикладываем напечатанную надпись печатью на деталь (эффект переводилки) и сильно прижимаем максимально разогретым утюгом.
"гладим" переводилку до пожелтения бумаги.
после даем остынуть.
потом под водой начинаем скатывание бумаги пальцами (потихоньку без фанатизма).
после того как бумага стерлась пальцами мы будем лицезреть наше художество.
далее по надписи дриль-бором (гравером, бор-машинкой.....) гравируем то что мы хотим видеть на нашей детали.

возможно попробовать тем же методом только печать сделать в негативе.... тогда, когда сотрем бумагу, нужно будет какой нибудь старой зубной щеткой почистить надпись от остатков глянцевого слоя бумаги, можно подкорректировать иголкой и перманентным маркером. а потом вытравить полученное изображение (чем там незнаю, тем что берет дюральку.. типа каустик или кислота какая нить... это к нашим химикам-алхимикам). после полученного результата стираем тонер от принтера обычным растворителем.
сам еще не пробовал именно на этой детали, времени пока не хватает, если кто успеет вперед меня отписывайтесь, особенно интересует метод с вытравливанием алюминия. и чем можно вытравить?

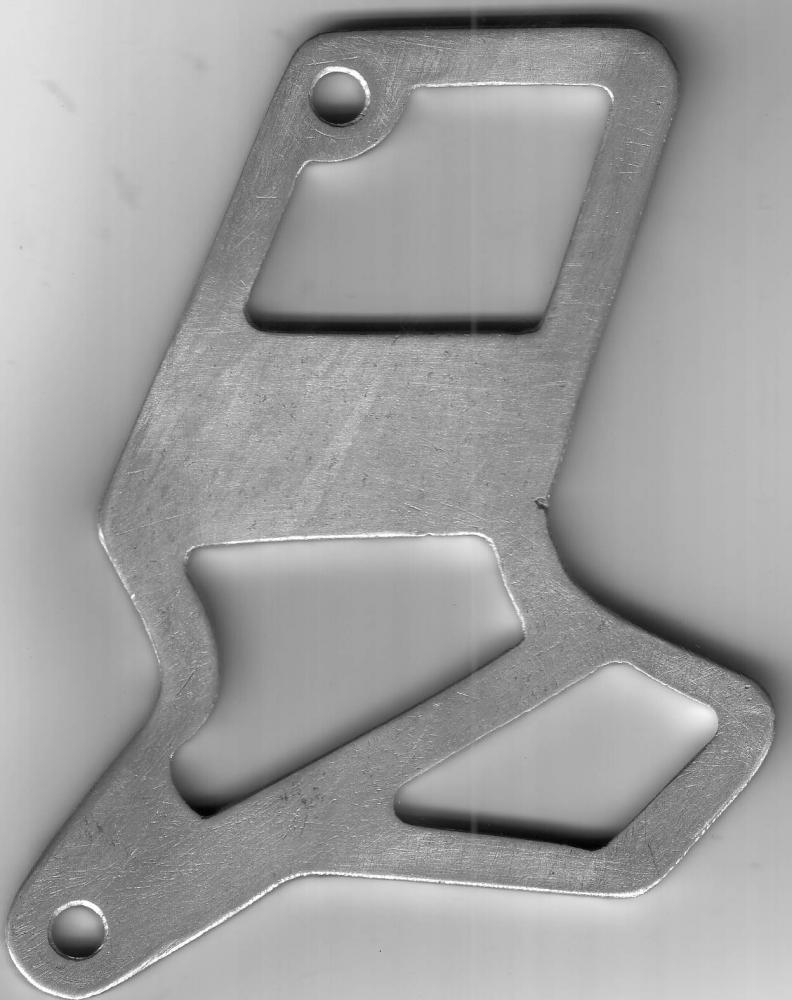

сваял вот. правда еще в процессе...

Эскизы прикрепленных изображений



[Танкист]

Привет! А на мотики будет фотка?

[kosmich]

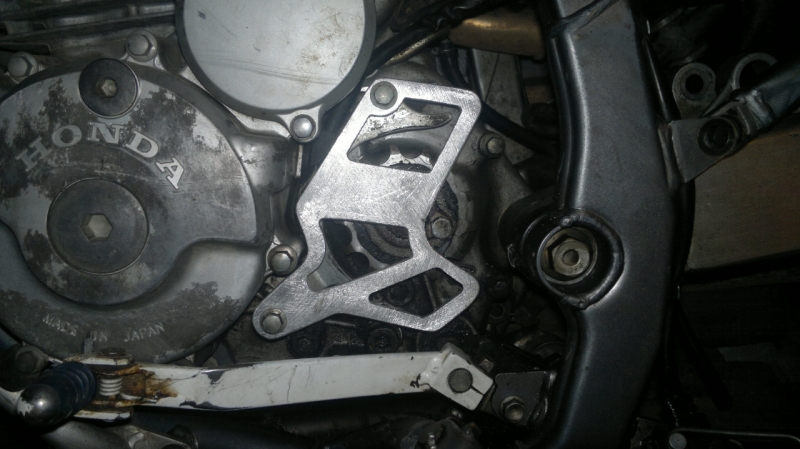

Привет! А на мотики будет фотка?

конечно

Прикрепленные изображения



[Tipchic]

У меня вопрос.
А защита цепи у вас мотоциклах стоит?


Просто я проблему забивающейся крышки решил именно защитой цепи. Раньше на нее с покрышки вся грязь смазывалась, а теперь вся грязь смазывается о защиту и цепь остается почти чистой.

[Варион]

Какая такая зашита? Фото давай.

[Tipchic]

А снобизма не будет? )

[Варион]

Патент готовиш?

[pap-ufa]

Тоже сделаю также
Подумываю над тем, чтобы и с передней части как-нибудь доработать крышку, может там какие пропилы сделать, всяко штатной щели недостаточно?

я еще немножко укоротил
