Звезды, Чертежи нужны Опции

[VIT]

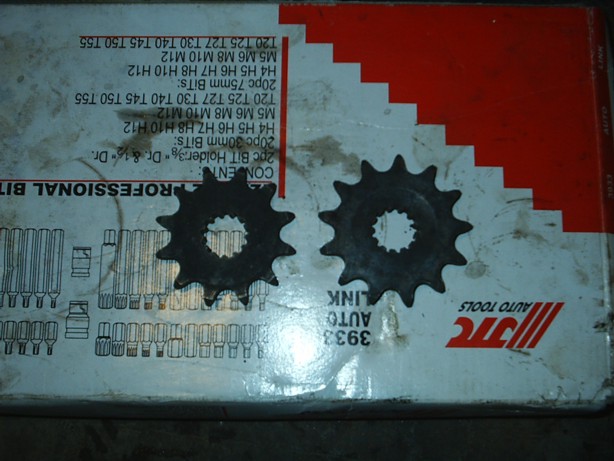

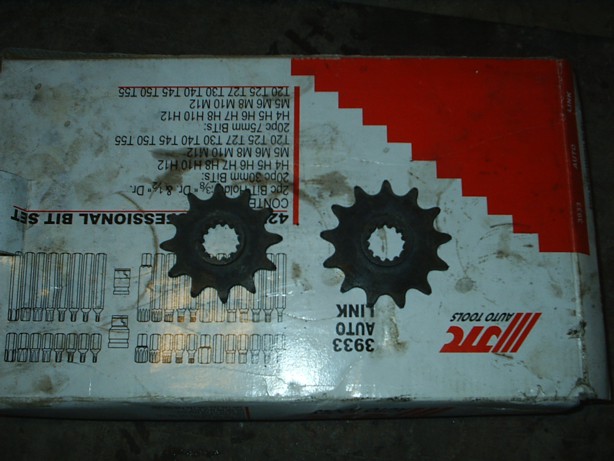

Забрал сегодня наконец то у токаря звёзды 12 и 13 цена вопроса 100 гр за обе

[merzh]

Скажите п-ста звёзды перед-зад подходят от DR350 на XC250?

[serg]

Сравнивай:
http://www.jtsprockets.com/52.0.html?&L=0&sel_uid=5836&p=
http://www.jtsprockets.com/52.0.html?&L=0&sel_uid=5837&p=
http://www.jtsprockets.com/52.0.html?&L=0&sel_uid=5803&p=
Последняя ссылка - наши.
У DR-350 обрати внимание на года выпуска.

[serg]

Появились точные чертежи звезды передней. 12 зубов.

Полный размер: http://serg_k07.users.photofile.ru/photo/serg_k07/3798624/88453191.jpg

[mingal33]

Всем привет...вот,стал счастливым обладателем Джебеля,при покупке сразу предупрклили, что цепь и звёзды под замену....почитал в форуме....в общем вылетает в копеечку.... ...по прикидкам...всё таки,подскажите ,плиз,более точнуюсумму на сегодняшний день...и где покупать?...

[serg]

Как вариант: http://djebel-club.ru/forum/44-1208-1

[mingal33]

...спасибо,serg...нихрена не понял,что значит-,,токо клёпка,токо змок и т.д. ..."объясни ,, чайнику"

[Wert]

Цепь соединяется либо расклёпкой,либо спец замок существует...

[nick_123]

Quote (serg)

Появились точные чертежи звезды передней. 12 зубов.

с трудом поверю, что на форуме найдется кулибин, который изготовит по этим замечательным чертежам такую важную для всех нас деталь..

Добавлено (02.03.2010, 22:16)
---------------------------------------------
или подождем отзыва от ВИТа о качестве самоделок, если все путем, то готов преобрести

[serg]

Quote (nick_123)

с трудом поверю, что на форуме найдется кулибин, который изготовит по этим замечательным чертежам такую важную для всех нас деталь..

На любом заводе с нормальным инструментальным цехом это можно нормально изготовить. Но или зажрались, или порушено всё... Мне парочку изготовят, но серию не берутся. Возни много, толка чуть.

Quote (mingal33)

нихрена не понял,что значит-,,токо клёпка,токо змок и т.д. ..."объясни ,, чайнику"

Quote (Wert)

Цепь соединяется либо расклёпкой,либо спец замок существует...

Для нашего мота без разницы, с клёпкой чуть больше возни. Для более мощных и скоростных используется только клёпка. Сам беру с замком, проблем нет.

[VIT]

Quote (nick_123)

с трудом поверю, что на форуме найдется кулибин, который изготовит по этим замечательным чертежам такую важную для всех нас деталь..

В посте 51 фото звёзд (самодельные)
поставил катаю всё в норме кроме меня этот человек половине крыма переделал проблем не у кого не возникало по крайней мере я плохих отзывов не слышал

[nick_123]

Quote (VIT)

поставил катаю всё в норме кроме меня этот человек половине крыма переделал проблем не у кого не возникало по крайней мере я плохих отзывов не слышал

половине крыма это здОрово, пора осваивать и российский рынок. Может кого еще заинтересует и будет твоему мастеру хороший заказ. А переправить с проводниками можно.

[VIT]

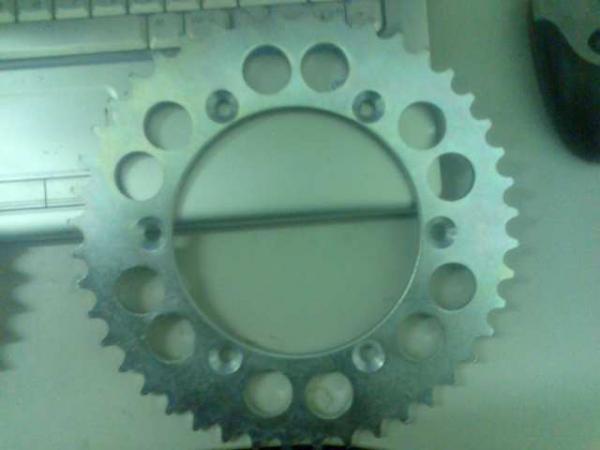

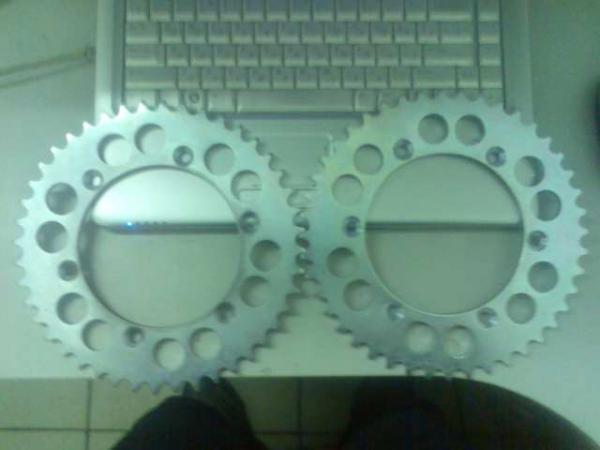

вот забрал у токаря сегодня еще и задние звёзды

половине крыма это здОрово, пора осваивать и российский рынок. Может кого еще заинтересует и будет твоему мастеру хороший заказ. А переправить с проводниками можно.

Главный вроде в июне собирался в крым кооперируйтесь говорите сколько надо закажу не проблема только прсьба зарание за месяц предупредить так как завод то работает то закрываеться
можно и проводником не проблема


кстати стоимость задней звезды 25 американских денег ой опечатался цена за две правда смешная цена ?
что бы не было не поняток по цене укажу в гривнах-110гр так как долар у нас плавает то вниз то вверх цена может в долларе от этого меняться

Эскизы прикрепленных изображений



[serg]

Главный вроде в июне собирался в крым кооперируйтесь говорите сколько надо закажу

Как бы так сказать, чтобы не обидеть
В общем, в дальняке возить лишнее железо как-то не сильно хочется

[VIT]

В общем, в дальняке возить лишнее железо как-то не сильно хочется

паровозом в таком случае могу отправить кооперируйтесь кому надо так чтобы с десяток заказать отправлю поездом на Москву

[VIT]

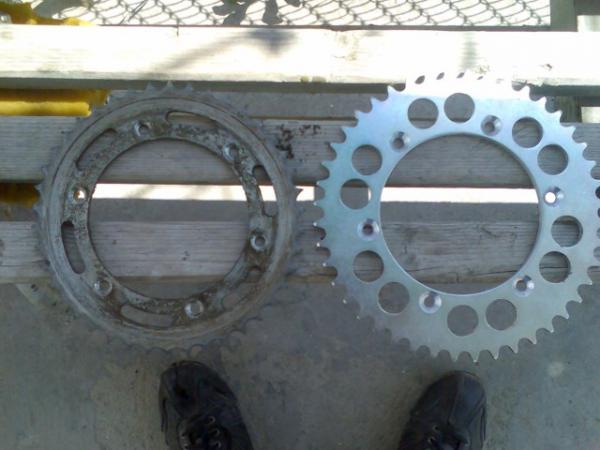

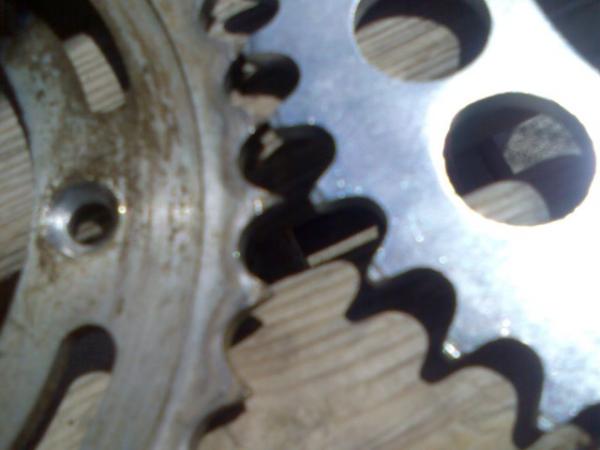

Сегодня поменял звёзды и цепь сфоткал для орентира насколько стерлась звезда

Эскизы прикрепленных изображений



[vinson66]

это еще можно сказать новая звезда, вот у меня вообще была круглая, что аж цепь проскальзывала(((((

[VIT]

я бы тоже на ней ещё покатал но ролики с цепи уже повылетали

[serg]

К сожалению, чертёж в Сообщении #54 неточен...
Шлицы чуть больше, чем надо, звезда болтается. Не сильно, но сам факт неприятен.
Будем работать над ошибками.

[VIT]

Шлицы чуть больше, чем надо, звезда болтается. Не сильно, но сам факт неприятен.

я токарю довал образец и сказал что он чуток болтается он сделал поплотнее звезда залезла с натягом но от руки

[serg]

JT встаёт легко и не болтается...

[vinson66]

по ведущим звездам - делали так срезали изношенный зубчатый венец точили отдельно новый напрессовывали и сваривали, фрезеровали зуб и обрабатывали ТВЧ.

А с ведомой(задней) звездой такой фокус пройдет?

[металлург]

К сожалению, чертёж в Сообщении #54 неточен...
Шлицы чуть больше, чем надо, звезда болтается. Не сильно, но сам факт неприятен.
Будем работать над ошибками.

если приходится долбить звезду, то несите изготовителю вал на котором сидит звезда, я на ДР 650 себе делал звезды на 13 и 14 зубьев, полет нормальный, использовал для вилли нагрузки запредельные при этом! фотки звезд тут выкладывал! надо найду.Но у меня всего 6 шлицев и мне Тимофей присылал вал от др на который садится звезда, все плотненько никаких болтанок, ваши звезды сложней изготовить ввиду наличия большого количества шлицев, вот если бы кто протяжку изготовил было бы очень здорово!
вот одна из них

[vinson66]

С передней звездой все понятно.
Меня вот интересует, можно ли на задней звезде переварить венец так, чтобы вся эта конструкция была отбалансирована?

[металлург]

С передней звездой все понятно.
Меня вот интересует, можно ли на задней звезде переварить венец так, чтобы вся эта конструкция была отбалансирована?

балансировка там не очень нужна, а вот центровка очень необходима! а откуда ты венцы зубчатые брать хочешь?
