Установка нештатных ветровиков, и изготовление самодельных Опции

[0ctopus_]

Опиши технологию гибки, на весу или в форме, примерные температуры и время нагрева.

Делаем шаблон нужного угла, в моём случае это 40 градусов.
Кладём лист на край стола по линии сгиба. Надо понимать, что сгиб будет в виде радиуса 1 - 2 см и учитывать это при разметке.
Прижимаем по всей длинне чем - нибудь тяжёлым (фанера + кирпичи, например).
Греем равномерно строительным феном с плоской насадкой сверху и снизу, примерно 7 минут (зависит от толщины), до момента, когда лист начнёт свободно гнуться.
Отгибаем на нужный угол вниз, и фиксируем на полминуты.
Оставляем остывать.

Температура детали в месте сгиба должна быть около 150 градусов.

Если есть форма, можно греть лист целиком, в электрической духовке.

[GNOBLIN]

А как ставить ветровик на версию GPS ? Там же не слабо алюминиевый держатель жпс-ки выступает.

[serg]

Туда нормально только родной ветровик встаёт. Который найти практически нереально. Разве что кто свой продаст, с такой же версии, за ненадобностью.
Или спиливать лишнее.

[GNOBLIN]

Туда нормально только родной ветровик встаёт. Который найти практически нереально. Разве что кто свой продаст, с такой же версии, за ненадобностью.
Или спиливать лишнее.

Рука не поднимется такую полезную площадку спиливать)

[serg]

Тогда промышленный фен в руки, кусок оргстекла... И гнуть по месту.

[Костромич]

serg дай размеры оригинального ветровика, хочу выгнуть из орг стекла. gps ver естественно

[serg]

Ветровик от меня в 500 км. И его сложную форму трудно передать в размерах...

[pala4]

Ребят - почитал тему. Практически все ставят один и тот-же ветровик, и многим его присылают - вы где заказываете то? Подскажите плиз, я тоже такой хочу!

[Gavrila]

Ребят - почитал тему. Практически все ставят один и тот-же ветровик, и многим его присылают - вы где заказываете то? Подскажите плиз, я тоже такой хочу!

Я - этот брал: http://www.louis.de/_1006ea15cc90ccce91f0f...tnr_gr=10006508

Крепления - две металлические пластинки, которые крепятся двумя болтами к бугелю и двумя болтами с гайками к самому стеклу - колхозил сам.

[pala4]

Блин, не дружу с люисом. В россии ни кто не рассылает?

[Gavrila]

Блин, не дружу с люисом. В россии ни кто не рассылает?

Да, луис замороченная штука.
Эта фирма на всю мототехнику делает ветровики, мопедки, мотоциклы, называется Puig. Материал у них зачётный, крепкий.
Аналоги на таобао видел.

Здесь есть: http://www.4-moto.ru/catalog/universalnye-...akssesuary-737/ но цены...

Гугль в помощь.

Вот на таобао:
http://orangetao.com/ru/p/8709802064/#package/18374383026

[Танкист]

В россии ни кто не рассылает?

Как грится, за ваши деньги любой каприз))) Шукай тут:http://motovitrina.ru/good6376.html Да, спрашивал в этом магазе, они высылают по России

[sskvv]

Когда юзал африку купил для нее ветрик гиви, а родной африканский приколхозил на джебел:



Теперь у меня колхоз-африка-джебел 250хс!

[sir_Galahad]

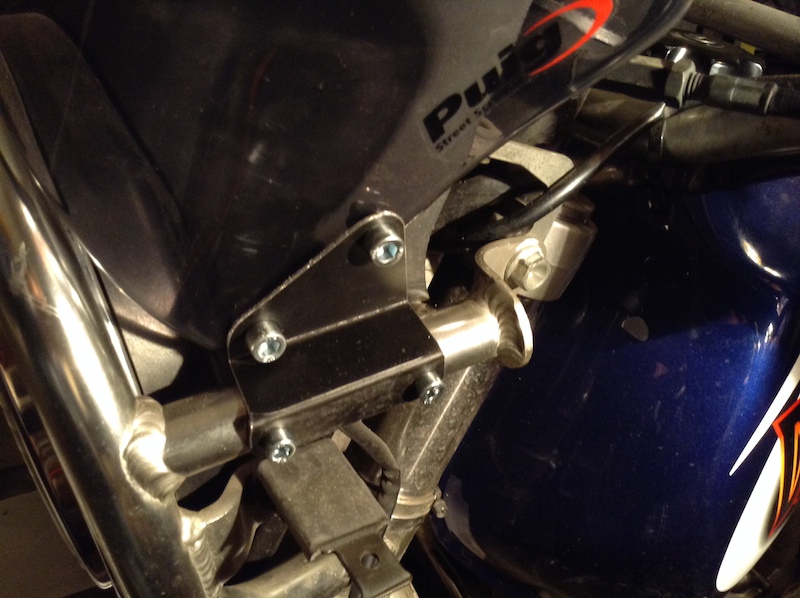

Поделюсь своим решением крепления для луисовского ветровика (part number 10006508).
Нижние винты М5, верхние М6.

[Игорь М.]

Поделюсь своим решением крепления для луисовского ветровика (part number 10006508).

Это же это стекло?
http://moto-one.ru/shop/aksessuari-i-zapch...puig-naked.html
Т.е. просто так оно на Джебель не встанет?

[sir_Galahad]

Это же это стекло?
http://moto-one.ru/shop/aksessuari-i-zapch...puig-naked.html
Т.е. просто так оно на Джебель не встанет?

Да, стекло это. Просто так не встанет, оно ощутимо уже и вырез под тазик маловат.

[Игорь М.]

Да, стекло это. Просто так не встанет, оно ощутимо уже и вырез под тазик маловат.

А оно хоть как-то от ветра спасает? Т.е. есть ли вообще в нем смысл?... Я понимаю, что это тут уже обсуждалось, но мне сейчас интересно чисто твое субъективное мнение и ощущения на этот счет.
Если под "тазиком" имеется ввиду фара, то это ведь можно исправить напильником,лобзиком... я прав?

P.S. Изображения крепежа не один к одному судя по-всему.... а из чего гнул его?

[sir_Galahad]

А оно хоть как-то от ветра спасает? Т.е. есть ли вообще в нем смысл?... Я понимаю, что это тут уже обсуждалось, но мне сейчас интересно чисто твое субъективное мнение и ощущения на этот счет.
Если под "тазиком" имеется ввиду фара, то это ведь можно исправить напильником,лобзиком... я прав?

P.S. Изображения крепежа не один к одному судя по-всему.... а из чего гнул его?

Проехал с ветровиком пока немного, но впечатления самые положительные. Отсекает воздух выше визора. В грудь теперь не давит и на сотне. Отлично отбивает мух
Можно конечно и подпилить под фару, но я крепеж рассчитывал как раз чтобы не ковырять стекло. Между бугелем и стеклом остается щель около см в самой широкой части, но смотрится все равно красиво)
Картинка должна быть 1:1 при печати, в любом случае все размеры указаны. Если нужно - скину чертеж акадовский.

Делал из миллиметровой стальной пластины. Выдерживает, не гнется.

[Игорь М.]

Блин, не дружу с люисом. В россии ни кто не рассылает?

Ну по-крайней мере в Москве самый дешевый магазинный вариант (10006508) тут.

Проехал с ветровиком пока немного, но впечатления самые положительные. Отсекает воздух выше визора. В грудь теперь не давит и на сотне. Отлично отбивает мух
Можно конечно и подпилить под фару, но я крепеж рассчитывал как раз чтобы не ковырять стекло. Между бугелем и стеклом остается щель около см в самой широкой части, но смотрится все равно красиво)
Картинка должна быть 1:1 при печати, в любом случае все размеры указаны. Если нужно - скину чертеж акадовский.

Делал из миллиметровой стальной пластины. Выдерживает, не гнется.

Спасибо большое, Sir!
Завтра, наверное, возьму себе ветровичек этот.

Так, а акадовский чертеж, на сколько я понял имеет точные размеры? Потому что на той картинке, которая была у тебя прикреплена к сообщению небольшие несоответствия цифр и реальных размеров... ну или линейка у меня кривая

Если можно, скинь его )

[sir_Galahad]

чертеж в аттаче. Только сейчас заметил что не указал расстояние между центрами нижних отверстий на картинке - 45 мм

Прикрепленные файлы

 windshield_mount.dwg.zip ( 34.45 килобайт ) Кол-во скачиваний: 220



[stofel]

чертеж в аттаче. Только сейчас заметил что не указал расстояние между центрами нижних отверстий на картинке - 45 мм

За черчеж спасибо!
Было бы здорово, если бы он был в pdf, вроде в акаде можно сохранить как пдф

[sir_Galahad]

За черчеж спасибо!
Было бы здорово, если бы он был в pdf, вроде в акаде можно сохранить как пдф

Ну пдф так пдф...

Прикрепленные файлы

 windshield_mount_Model.pdf ( 49.37 килобайт ) Кол-во скачиваний: 469



[Игорь М.]

Спасибочки )))

[Игорь М.]

Тан-та-даааан!
Приколхозил себе ветровичёк, купленный недавно у Тимофея!
Крепёж - отстой жестяной, который на скорости по-моему просто согнет на фиг, так что позже сделаю такой же из стали А это - так, проба пера.

[mrBern]

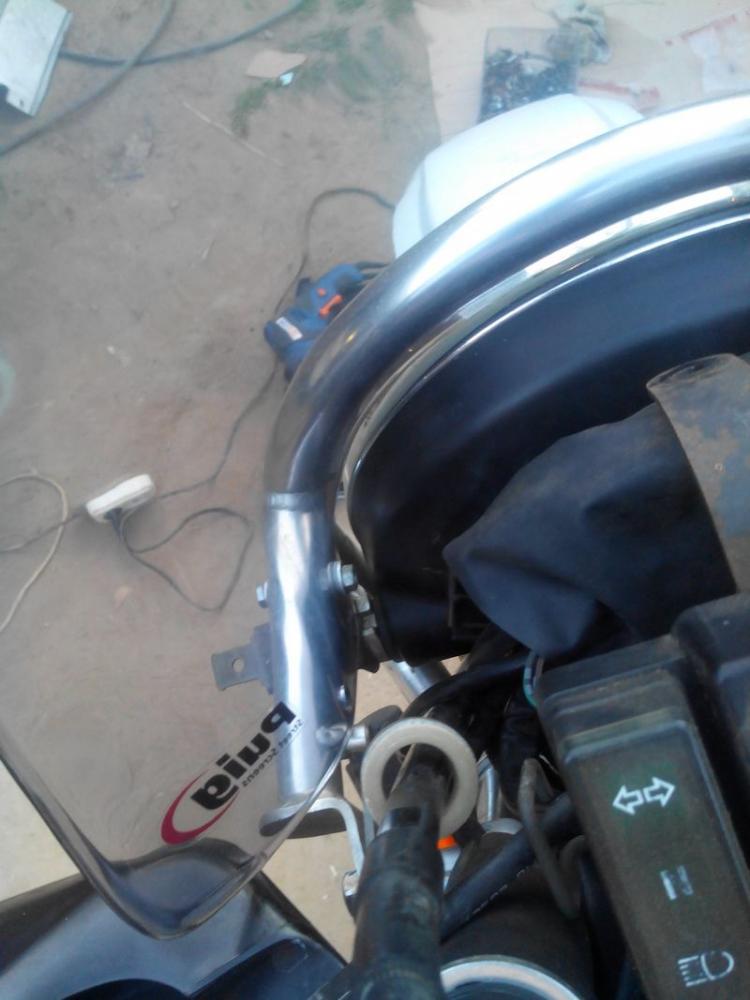

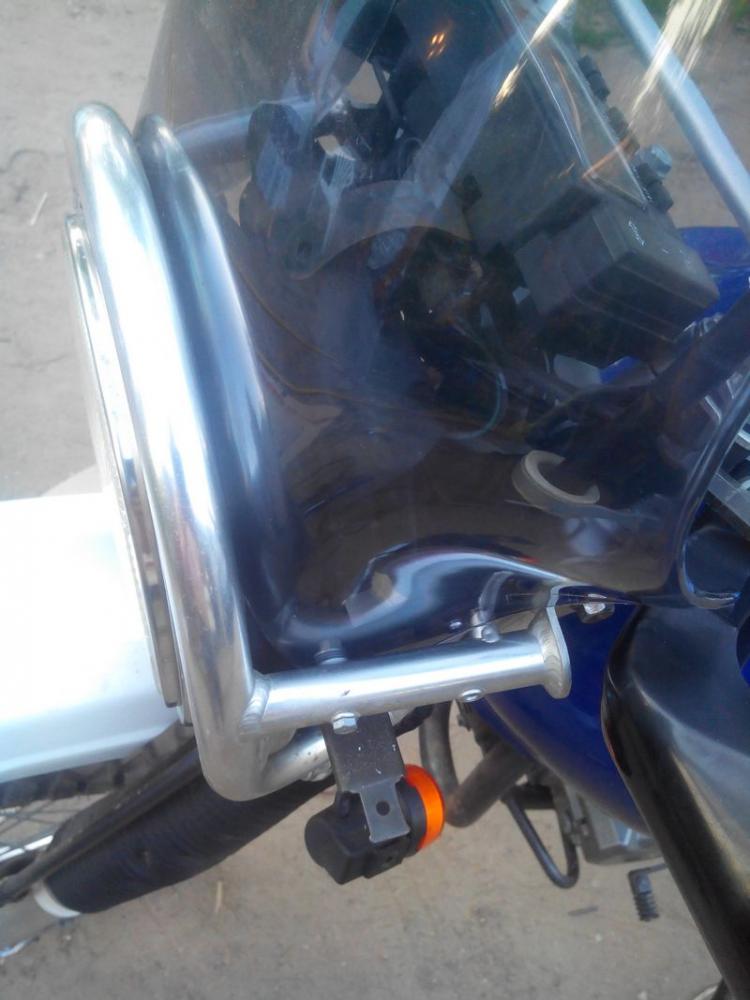

думал-думал)) ... два отверстия и всё) ветровик не подпиливал.
просверлил сначала с улицы сквозь отверстие с резьбой, затем сняв фару рассверлил пошире, чтобы болт полез, на ветровике рассверлил отверстия по месту - также с улици наметил тонким сверлом с одной стороны, затем завернул саморез, чтобы не ушло и просверлил с другой, затем разсверлил пошире.Ну, собственно, завернул с улицы болт подлиньше. а вместо штатной пластмаски поставлю плащадочку с прикуривателем и кронштейном навигатора))

полчаса чесал репу, 20минут возился. Ничего не болтается - всё встаёт в распор - ветровик опирается на штатные штырьки родного ветровичка.

при падении на бок и сворачинании родных лопухов защиты рук пластик ветровика просто гнётся не ломаясь, не волнуйтесь.

Всем хорошо!!!
