[serg]

И кстати ни разу не видел ям с водой!

У нас глубина грунтовых вод от 10 см весной, до 30-40 см летом.
Поэтому ВСЕ ямы всегда бетонируются наглухо толстым слоем, иначе это просто резервуар для воды. И то нередко по весне приходится откачивать верховую воду.
Поэтому же никто не делает погреба, а зарывают кессоны (железный ящик из толстого железа с горловиной). По-другому никак, ибо даже залить бетонную коробку под основание погреба обычно проблематично.
Ну, а когда кессоны прогнивают, то начинаются радостные заботы по их ремонту в условиях воды по колено и сочащихся стен.
Лично видел кессон из железа 10 мм, он не прогнил и за 40 лет Но я не знаю, как его туда воткнули Были и из нержавейки сварены, тоже видел. В советское время всякие возможности бывали...

[motoman]

я бы в яме у торцевой стены разместил печь-буржуйку и трубу прямотоком наверх через крышу, топануть и весь боковой жар яма аккумулирует а тепло прогреет гараж с самых низов, в холодной-сырой яме работать ни айс
ps. видел щя погреба из пластиков делают сверху горловина, на дно ложат груз что бы не выдавило.

[serg]

У нас в сервисах, где были ямы (сейчас все, кто остался, обзавелись подъёмниками), всегда по зиме стоял воздуходуй нагревательный. Ибо, да, некомфортно...

погреба из пластиков делают сверху горловина, на дно ложат груз что бы не выдавило

Если неправильно зарыть, то любой выдавит.
Обычно опускают в яму, набирают полный воды, зарывают, и ждут месяца три-полгода, пока вся земля уляжется плотнячком, подсыпают время от времени, где провалилась.
Потом воду откачивают и пользуются. Он в глину настолько впечатывается, что уже никак не отпускает. Если кессон в гараже (делали ещё в дачных домах), то стелят/заливают пол и радуются жизни.

[motoman]

у меня в одном районе 2 гаража было, один стоял на высоте с вечно сухой ямой и ещё и погребом под ней,
а другой с вечно сырым погребом просто в низине, местность учитывать при покупке гаража оказывается важно, а на даче вода 2 метра под нами и о погребах никто даже и не задумывается, река рядом..
ps. чутка видео флуда об альтернативном использовании ямы, представьте такую в гараже )

[serg]

В Новгороде и окрестностях нет сухих мест.

[анDrей]

У меня яма 6 метров-по длинне плит. Пользусь всегда 1.5 метрами-остально закрыто досками)

[карандаш]

Блин. Часть ямы закапывать что ли?))) Я серьезно в раздумьях. Одни говорят - яма не нужна, другие нужна. Первые еще делятся на тех, кто считает что длина - это минимум длина машины+спуск и тех , кому и двух метров достаточно.

[serg]

В реале 3 метров за глаза. Это если есть возможность двигать машину. А нередко и двигать не надо.
Яма очень нужная штука. Очень часто без неё засада.
Но у меня нет Езжу к товарищу в сервис.

[карандаш]

Спасибо всем за советы! Походил с рулеткой по гаражу ещё раз, прикинул.... продолжу, пожалуй, копать четырехметровую.

[Bar-on]

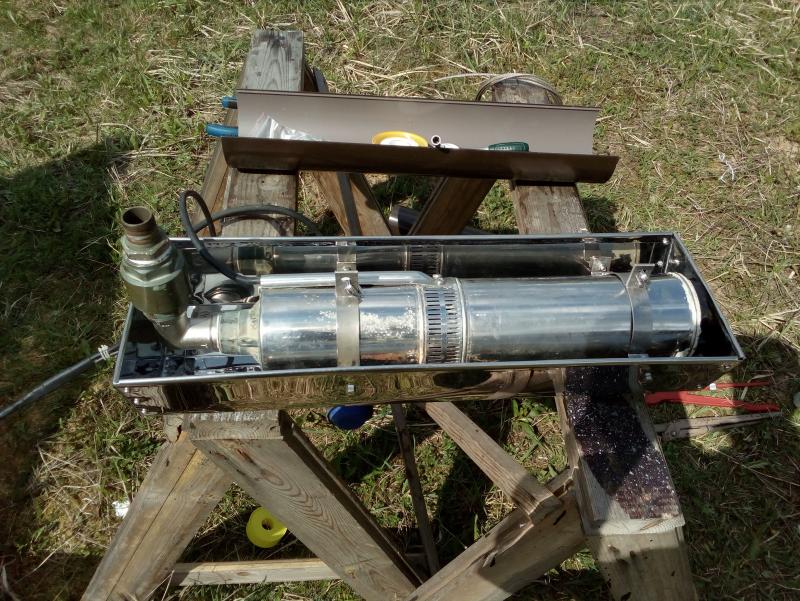

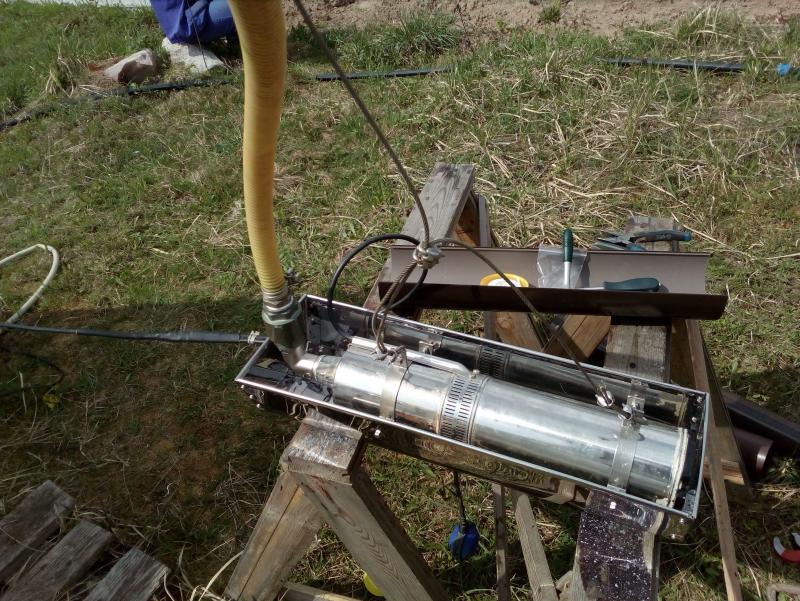

Всем доброго времени суток ) Помогите, пожалуйста, составить схему управления насосом в колодце! Коротко о проблеме: колодец глубиной 12 колец, уровень воды сначала был 1,5 кольца, дебет хороший. В прошлом опустился до 0,7 кольца, этой зимой до 0,5 кольца. Эта проблема у всех в округе, вплоть до пропадания воды. Пробовал углублять, две бригады в разное время после откачки и чистки отказались мотивируя тем, что бьёт ключ. В этом году сделал следующее - насос "Водолей" БЦПУ 0,5-40 развернул горизонтально, поместил в лоток из нержавейки, максимально опустил ко дну и всё равно воды мало, т. е. выкачиваемый столб воды равен 10 см. Надо обеспечить отключение насоса при падении уровня и включение при возобновлении. Обычный поплавок для насоса у меня подключен, но он не обеспечивает достаточной точности, отключает +километр и дипазон крайних положений превышает лимит в 10 см. На просторах интернета нашёл вот такой датчик:

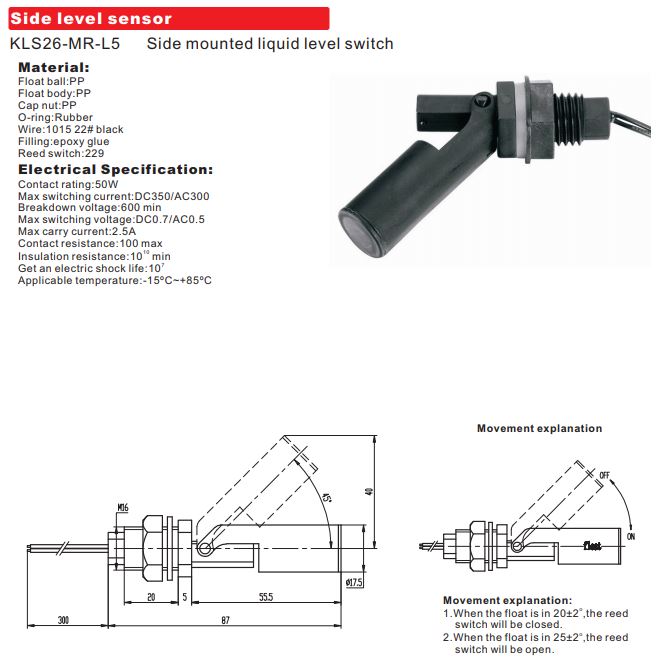

Принцип работы основан на взаимодействии постоянного магнита, расположенного в поплавке, и контактов герконового выключателя.
Если жидкость ниже поплавка, геркон разомкнут. Когда поплавок поднимется, расстояние между магнитом и герконом сократится и геркон замкнет электрическую цепь.
Характеристики:
Схема подключения: двухпроводная
Максимальное коммутируемое переменное напряжение: 240В
Максимальное коммутируемое постоянное напряжение: 120 В
Максимальный коммутируемый ток: 0.6 А
Какое реле или контактор к нему надо? В общем нужна консультация знающих! Хелп!

Эскизы прикрепленных изображений



[alekst34]

Всем доброго времени суток ) Помогите, пожалуйста, составить схему управления насосом в колодце! Коротко о проблеме: колодец глубиной 12 колец, уровень воды сначала был 1,5 кольца, дебет хороший. В прошлом опустился до 0,7 кольца, этой зимой до 0,5 кольца. Эта проблема у всех в округе, вплоть до пропадания воды. Пробовал углублять, две бригады в разное время после откачки и чистки отказались мотивируя тем, что бьёт ключ. В этом году сделал следующее - насос "Водолей" БЦПУ 0,5-40 развернул горизонтально, поместил в лоток из нержавейки, максимально опустил ко дну и всё равно воды мало, т. е. выкачиваемый столб воды равен 10 см. Надо обеспечить отключение насоса при падении уровня и включение при возобновлении. Обычный поплавок для насоса у меня подключен, но он не обеспечивает достаточной точности, отключает +километр и дипазон крайних положений превышает лимит в 10 см. На просторах интернета нашёл вот такой датчик:

Принцип работы основан на взаимодействии постоянного магнита, расположенного в поплавке, и контактов герконового выключателя.
Если жидкость ниже поплавка, геркон разомкнут. Когда поплавок поднимется, расстояние между магнитом и герконом сократится и геркон замкнет электрическую цепь.
Характеристики:
Схема подключения: двухпроводная
Максимальное коммутируемое переменное напряжение: 240В
Максимальное коммутируемое постоянное напряжение: 120 В
Максимальный коммутируемый ток: 0.6 А
Какое реле или контактор к нему надо? В общем нужна консультация знающих! Хелп!

Примерно вот так должно всё выглядеть.

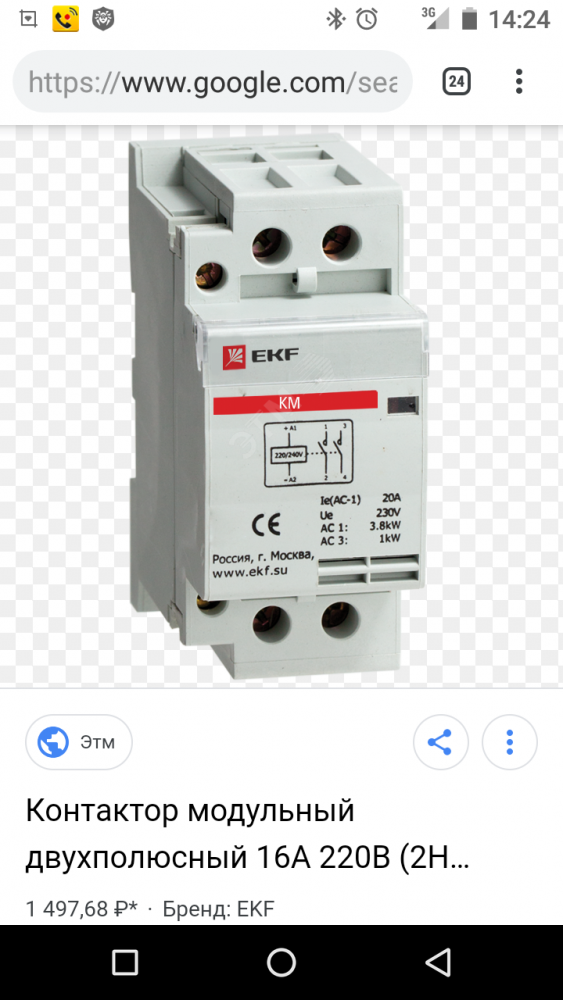

Контактор любой двухполосной , например такой.

[Bar-on]

Спасибо, так примерно и думал. А существуют побюджетнее контакторы?

[alekst34]

Спасибо, так примерно и думал. А существуют побюджетнее контакторы?

Конечно , привёл как пример.

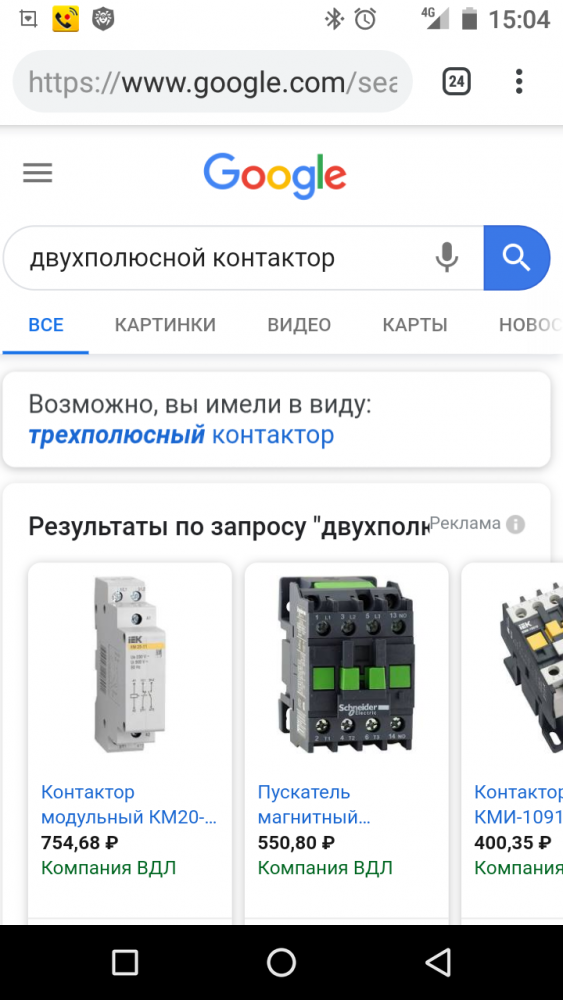

Набери в поисковике двухполосной контактор .



Если где нибудь найдёшь трёхполюсной , можешь поставить и его , просто не задействуешь одну пару контактов.

[Bar-on]

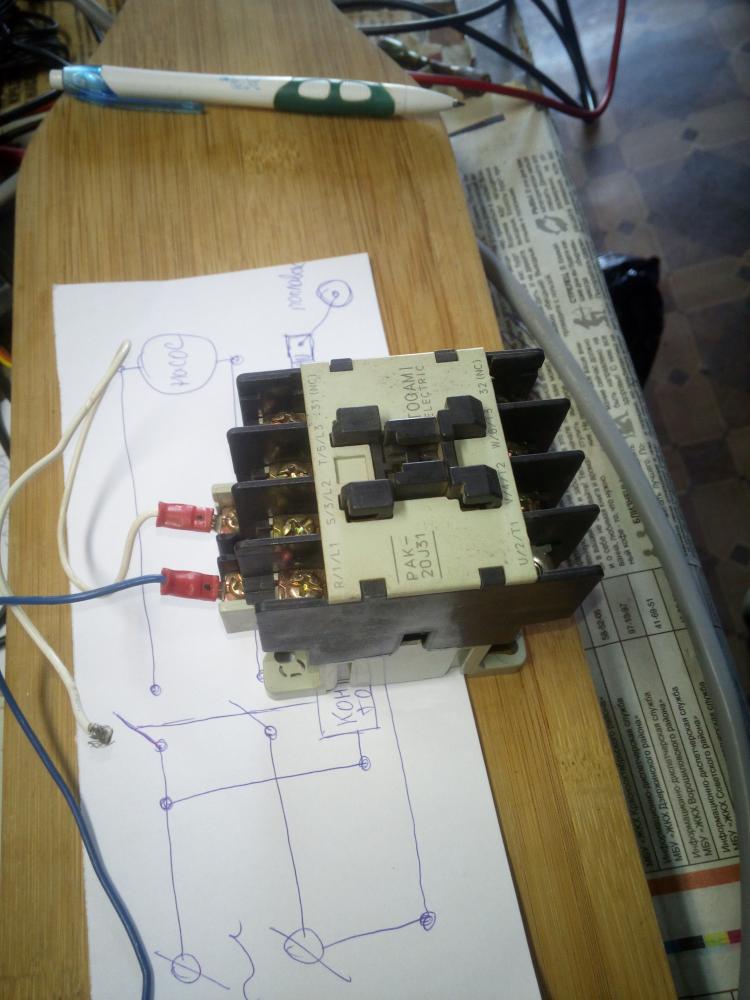

Вот так?


Такой подойдёт?



Нужно чтобы силовой контакт контактора ) при отсутствии цепи датчика-поплавка был замкнут, т. е. при штатной работе системы не работал (не потреблял ток), а при подаче напряжения с датчика разрывал цепь питания мотора. Какой контактор нужен? Я в этом не сильно волоку и ваще уже голова пухнет

[lvbnhbq]

Иглу забей на пару метров, в дно и обычную насосоную станцию на площадке в колодце поставь и будет тебе счастье )))

[Bar-on]

У нас водоносный горизонт - известняк, и слой не очень толстый. Два метра его просто проткнут.

[alekst34]

Вот так?


Такой подойдёт?



Нужно чтобы силовой контакт контактора ) при отсутствии цепи датчика-поплавка был замкнут, т. е. при штатной работе системы не работал (не потреблял ток), а при подаче напряжения с датчика разрывал цепь питания мотора. Какой контактор нужен? Я в этом не сильно волоку и ваще уже голова пухнет

Ты наверное имеешь ввиду нормально замкнутые контакты реле давления , о котором ты указал на схеме(так её и рисуй нормально замкнутой) , а контактор нормально разомкнутый .

Уточни все условия , контакты поплавка нормально разомкнутые?

[Bar-on]

Ты наверное имеешь ввиду нормально замкнутые контакты реле давления , о котором ты указал на схеме(так её и рисуй нормально замкнутой) , а контактор нормально разомкнутый .

Уточни все условия , контакты поплавка нормально разомкнутые?

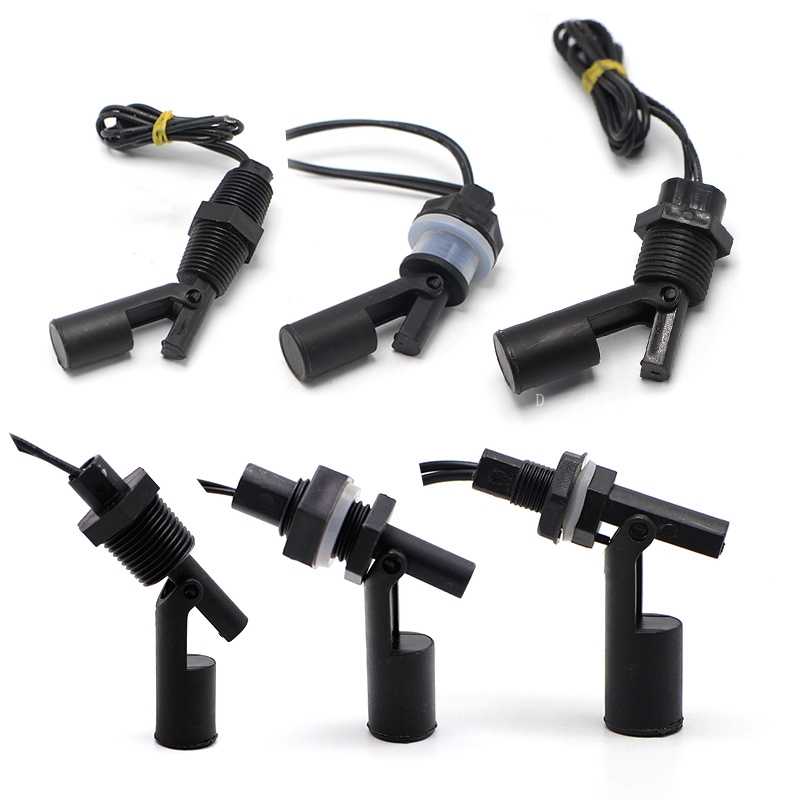

Моя система водоснабжения состоит из насоса, поплавочного выключателя, реле давления, гидроаккумулятора на 20 л. Т. е. обычная система, насос включается при падении давления в системе и отключается по достижении заданного давления. Всё работало хорошо, пока не снизился уровень воды. Теперь надо заменить обычный поплавочные выключатель вот такой:


более точным. Попробую сформулировать своё видение работы системы: когда уровень воды высокий, новый поплавковый датчик разомкнут, на контактор с датчика не подаётся напряжение и он замкнут, т. е. пропускает через себя ток для питания насоса, насос работает под управлением реле давления, т. е. в штатном режиме, но при падении уровня воды до критического, датчик замыкается и от него срабатывает контактор, разрывая цепь питания насоса. Т. е. датчик нормально открытый, а контактор нормально замкнутый. Так? Единственный сомнительный момент это то, что датчик сработает на включение насоса при минимальном увеличении уровня воды, так как он на основе геркона, а надо чтобы уровень воды поднялся хотя бы на половину от максимального. Может есть такой датчик, в котором можно настроить момент срабатывания?

[alekst34]

Моя система водоснабжения состоит из насоса, поплавочного выключателя, реле давления, гидроаккумулятора на 20 л. Т. е. обычная система, насос включается при падении давления в системе и отключается по достижении заданного давления. Всё работало хорошо, пока не снизился уровень воды. Теперь надо заменить обычный поплавочные выключатель вот такой:


более точным. Попробую сформулировать своё видение работы системы: когда уровень воды высокий, новый поплавковый датчик разомкнут, на контактор с датчика не подаётся напряжение и он замкнут, т. е. пропускает через себя ток для питания насоса, насос работает под управлением реле давления, т. е. в штатном режиме, но при падении уровня воды до критического, датчик замыкается и от него срабатывает контактор, разрывая цепь питания насоса. Т. е. датчик нормально открытый, а контактор нормально замкнутый. Так? Единственный сомнительный момент это то, что датчик сработает на включение насоса при минимальном увеличении уровня воды, так как он на основе геркона, а надо чтобы уровень воды поднялся хотя бы на половину от максимального. Может есть такой датчик, в котором можно настроить момент срабатывания?

Вот теперь картина проясняется , обдумаю.

[карандаш]

Моя система водоснабжения состоит из насоса, поплавочного выключателя, реле давления, гидроаккумулятора на 20 л. Т. е. обычная система, насос включается при падении давления в системе и отключается по достижении заданного давления. Всё работало хорошо, пока не снизился уровень воды. Теперь надо заменить обычный поплавочные выключатель вот такой:


более точным. Попробую сформулировать своё видение работы системы: когда уровень воды высокий, новый поплавковый датчик разомкнут, на контактор с датчика не подаётся напряжение и он замкнут, т. е. пропускает через себя ток для питания насоса, насос работает под управлением реле давления, т. е. в штатном режиме, но при падении уровня воды до критического, датчик замыкается и от него срабатывает контактор, разрывая цепь питания насоса. Т. е. датчик нормально открытый, а контактор нормально замкнутый. Так? Единственный сомнительный момент это то, что датчик сработает на включение насоса при минимальном увеличении уровня воды, так как он на основе геркона, а надо чтобы уровень воды поднялся хотя бы на половину от максимального. Может есть такой датчик, в котором можно настроить момент срабатывания?

вот такой выключатель посмотри.

https://filtravod.ru/shop/product/poplavkov...kliuchatel-ft-t
у меня стоит дома. Используется как датчик аварийного наполнения емкости, когда обычный поплавок неверно срабатывает, или в случае выхода его из строя. Нормально замкнутые контакты. При повышении уровня жидкости поплавки поднимаются вверх вместе с уровнем воды , контакт размыкается. Длину нитки , которой привязаны поплавки, регулируешь по вкусу.
Работает довольно точно, плюс-минус сантиметр наверное. В отличии от стандартного поплавка. Который в емкости елозит туда-сюда вдоль стенок, к тому же провод его дубеет от холодной воды, и каждый раз размыкает контакты в разное время.

[Bar-on]

вот такой выключатель посмотри.

https://filtravod.ru/shop/product/poplavkov...kliuchatel-ft-t

Смотрел, мне не подойдёт, у меня диапазон крайних положений 10 см максимум.

[карандаш]

Смотрел, мне не подойдёт, у меня диапазон крайних положений 10 см максимум.

https://www.owen.ru/catalog/datchiki_urovnya
https://www.owen.ru/product/sau_m6

[Bar-on]

Вот такая мысль возникла - а если поставить два датчика, на максимальный и минимальный уровень, собрать какую-нибудь схему, которая будет управлять контактором: когда при понижении уровня воды до минимального оба датчика замкнутся, схема подаст напряжение на контактор и тот разорвёт цепь питания насоса, а когда при повышении уровня оба датчика разомкнутся схема отключит напряжение с контактора и он опять включит насос. Вот только в электронике я совсем не волоку, это вообще возможно?
Всё это конечно давно придумано и есть готовые решения по ссылкам Карандаш выше, но совсем не бюджетно получается. Да и блок этот управления до 4 А, а у меня насос около 6 А.

Вот что нашёл

Подойдёт?

[lvbnhbq]

У нас водоносный горизонт - известняк, и слой не очень толстый. Два метра его просто проткнут.

Хочешь сказать что колодец выкопан до известняка , и если слой не толстый то не основной наверняка есть еще,сверлил кто нибудиь скважину , может ее сделать ?

[Bar-on]

Хочешь сказать что колодец выкопан до известняка , и если слой не толстый то не основной наверняка есть еще,сверлил кто нибудиь скважину , может ее сделать ?

Колодцы у нас от 8 до 15 колец, до родникового слоя, он выходит ниже к реке. Вода очень хорошая, не жесткая, вкусная, я делал анализ. А если бурят скважину, то до следующего водоносного слоя ещё метров так 30-50 ) У моего соседа скважина 60м, вода чистая, но очень жёсткая, у другого 40м - вода мало того что жёсткая, так ещё и коричневая (
