suzuki dr800s '93, слон из прошлого Опции

[Rico]

И так. Можете начинать кидаться в меня ссаными тряпками, и словами в стиле "копать колотить из тебя дефектовщик".

Сегодня услышал от одного человека колхозный способ произвести приблизительный (!!!) замер зазоров.
Суть проста- берем фольгу, в данном случае это саянская 11мкм (0,011мм) и путем очень сложных манипуляций подкладываем на наши постели, затягиваем голову. Очень вероятно что у них там не ровно 11мкм (тогда зачем писать именно 11, а не ~10?)

После нескольких раскручиваний, закручиваний, подкладывания в разные места выяснилось уот што:
один слой- вал прокручивается, в одном положении чуть легче, в другом чуть сложнее, но- по кругу шарашить можно.
два слоя- не крутится совсем
два слоя на дальние от звезды постели- крутится с трудом, так же когда то легче, когда то тяжелее.
на ближние крутится с чуть меньшим усилием чем на дальние- но все так же закусывает.

Если что, фольга остается на месте, ее не разматывает по валу.
Итого имеем овал на противоположной от кулачков стороне на всех постелях.
На дальних вкладышах зазор ~0,022-0,028 на ближних ~0.022-0.030. Еще раз- ПРИМЕРНО
Ах да, сервис лимит 0,150

Эксперимент проведен от нефиг делать и ради интереса. От троллинга прошу отказаться.

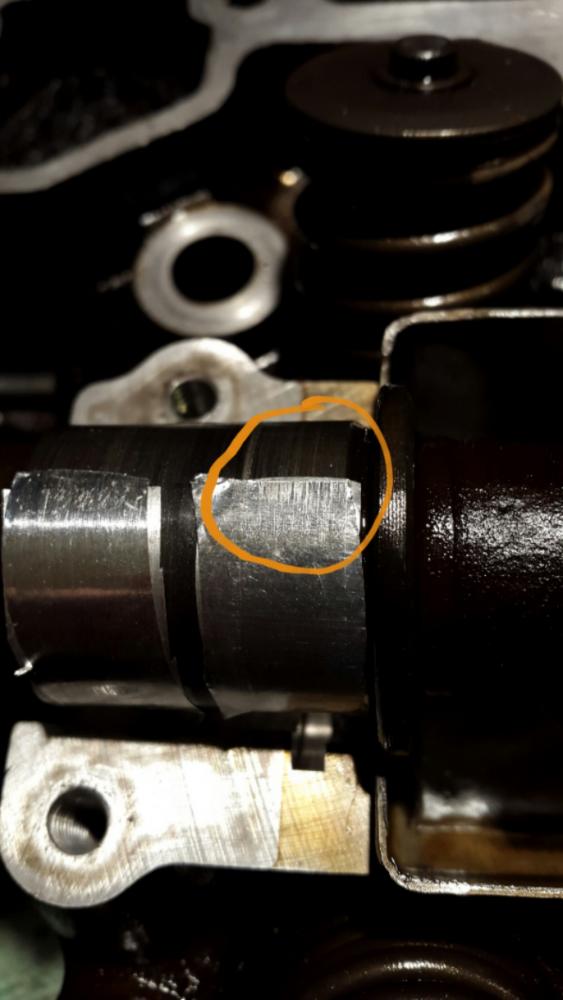

На фотке как раз видно где начинает задирать из за овала.

[Gogi63]

Ну наконец то какой то конструктив! Теперь ЦПГ исследуй.

[Frig@te]

Неплохо бы все таки располовинить и посмотреть что внутри. И обязательно нужно разобрать маслонасос. Он возможно умер от стружки в моторе. И тогда ваш "ремонт" головки будет недолгой песней.

[Rico]

Неплохо бы все таки располовинить и посмотреть что внутри. И обязательно нужно разобрать маслонасос. Он возможно умер от стружки в моторе. И тогда ваш "ремонт" головки будет недолгой песней.

Новый насос стоит около 5к. Не велика потеря.

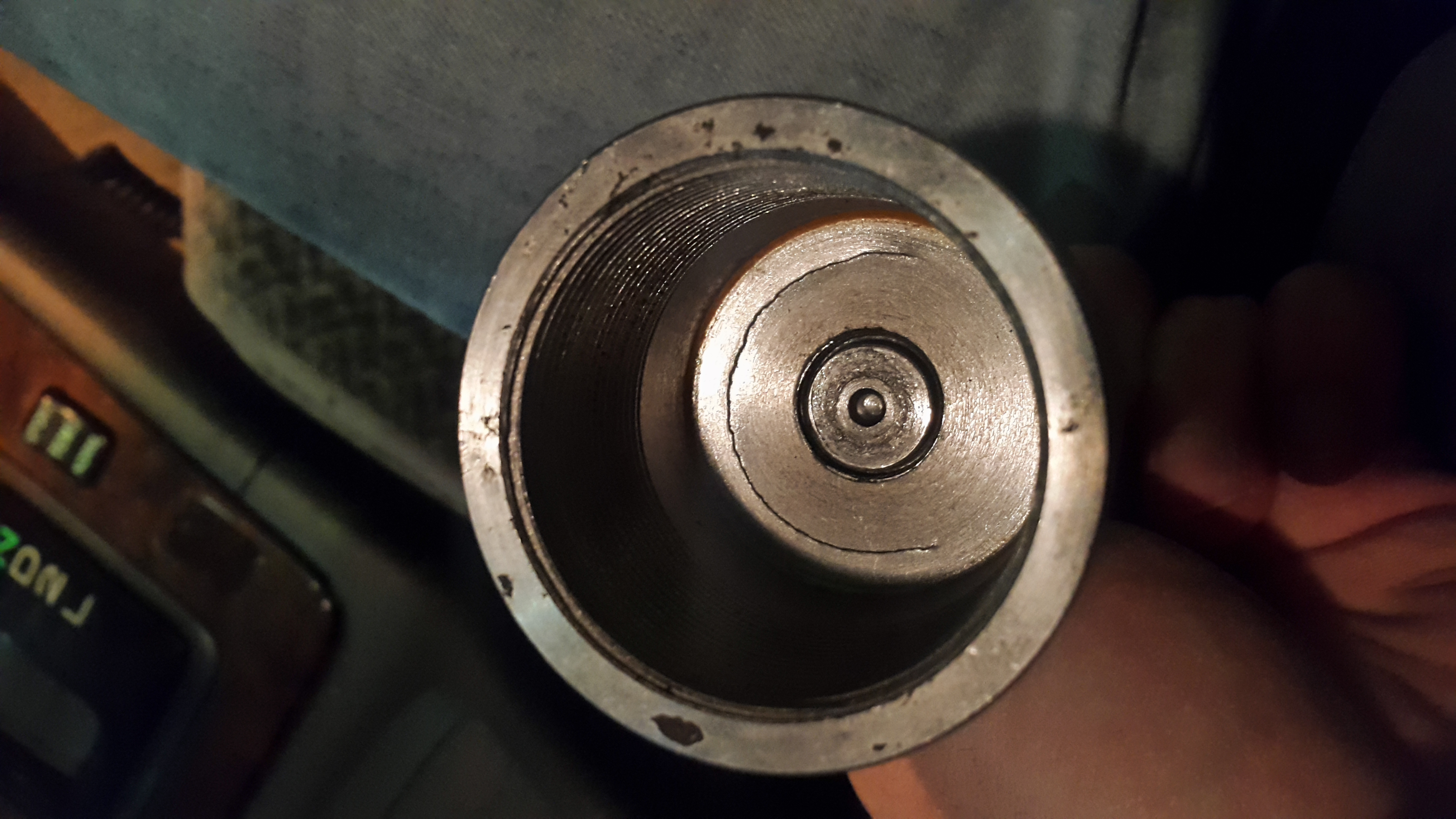

Сьемник лопнул. Конец.

[Leksey]

))

Ты его только тянул, или еще стучал?

[Rico]

))

Ты его только тянул, или еще стучал?

Только тянул. А толку там стучать?

[Leksey]

Ну есть поверье, что надо хорошенько натянуть (примерно до момента, что сейчас лопнет съемник), и врезать по болту кувалдой. Тогда мол деталь отдастся.

[koshey-]

Ну есть поверье, что надо хорошенько натянуть (примерно до момента, что сейчас лопнет съемник), и врезать по болту кувалдой. Тогда мол деталь отдастся.

это правильное поверье, оно духа слесарного ублажает и тот дает добро на сьем

[Leksey]

Молодежь резвая. Наукам не внимает, инструмент не бережет. А инструмент куда годится? Вот в наше время съемники делали!

[amdmen]

Активно слежу за темой. Редко кто тут мамонтов делает.
Вдруг не найдешь кто согласится ГБЦ делать - пиши, у меня есть кто сделает.

И вот в японии лежит мотор от 800 https://injapan.ru/auction/k282902644.html , могу привести.

[Rico]

Активно слежу за темой. Редко кто тут мамонтов делает.
Вдруг не найдешь кто согласится ГБЦ делать - пиши, у меня есть кто сделает.

И вот в японии лежит мотор от 800 https://injapan.ru/auction/k282902644.html , могу привести.

По цене не понял, и описание не понял.

С головой решил ничего не делать потому что никто не берется. Подумал что раз везде все в допусках может быть еще 40 отходит. А если и случится что с головой тогда можно и ремонтировать ее "по полной"

[koshey-]

С головой решил ничего не делать потому что никто не берется. Подумал что раз везде все в допусках может быть еще 40 отходит. А если и случится что с головой тогда можно и ремонтировать ее "по полной"

неужели у вас нету никого, кто делает наплавку\напыление на шейки коленвалов с последующей проточкой? Это ж стандартная процедура при ремонте валов еще с советских времен.
https://studfiles.net/preview/5332570/page:28/
http://delta-grup.ru/bibliot/23/54.htm

З.Ы, Точится у токаря круглый стержень-калибр из чугуна, диаметром по максимальному размеру в постелях, с пастой для притирки клапанов постепенно поджимая крышки распреда крутится в постелях туда сюда притирочной машинкой\руками, пока крышки распреда не окажутся полностью посаженными на свое место. Все, откапиталенные постели готовы к работе. Теперь можно ставить распред (наплавленый и проточенный по постелям в размер калибра минус мануальный зазор) и ездить.

[Rico]

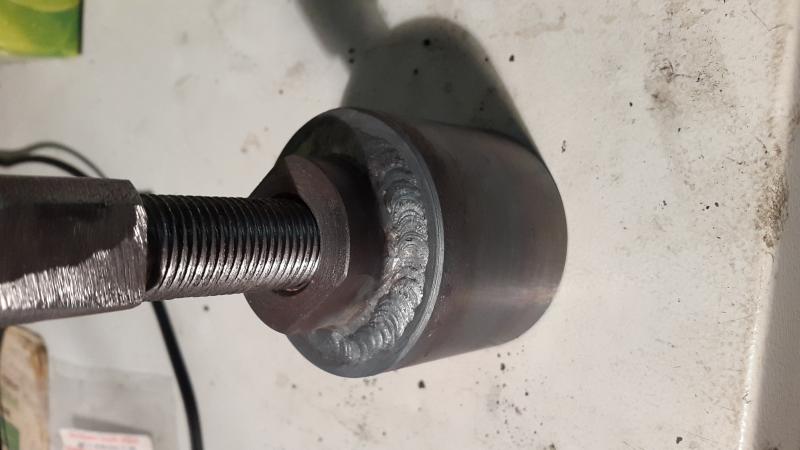

ПАЙЙЕХАЛИИИ! За сварку спасибо Жене Ульфу.

Upd: грел феном, постукивал по сьемнику молотком слегка... и ничего.

[Leksey]

постукивал

Мы выше использовали термин "врезать". ->

врезать по болту кувалдой

Но учти, это все агитация из виртуальной сети.

[Rico]

Блин ребят уже не смешно. Нарыл две трубы тридцатки... слизалась шляпа болта практически в круг.

[Ульф]

Ну а что такого. Я вот однажды УАЗику колесо менял, так об одну прикипевшую гайку два фирмОвых ключа сломал. Пришлось самодельный запилить.

[Rico]

неужели у вас нету никого, кто делает наплавку\напыление на шейки коленвалов с последующей проточкой? Это ж стандартная процедура при ремонте валов еще с советских времен.
https://studfiles.net/preview/5332570/page:28/
http://delta-grup.ru/bibliot/23/54.htm

З.Ы, Точится у токаря круглый стержень-калибр из чугуна, диаметром по максимальному размеру в постелях, с пастой для притирки клапанов постепенно поджимая крышки распреда крутится в постелях туда сюда притирочной машинкой\руками, пока крышки распреда не окажутся полностью посаженными на свое место. Все, откапиталенные постели готовы к работе. Теперь можно ставить распред (наплавленый и проточенный по постелям в размер калибра минус мануальный зазор) и ездить.

Может я плохо искал, но именно наплавки я не нашел.
Наплавка есть в камской механике, но там мне отказали из за того что размер деталей слишком маленький для их станков.
По проточке отказали из-за того что ось вала не сквозная. То есть нужно высверливать стенку, около которой очень близко проходит масляный канал.
Ребята из юмы которые занимаются так же восстановлением коленвалов, блоков и прочего- сказали что они такой хренью заниматься не будут ни за какие деньги. Типа сложно.
Мне даже отказывают просто шлифануть плоскость крышки. О чем тут говорить...
Еще отказали тут, сдесь, уот тут тоже и где то еще)
Повторяюсь третий раз. Хоть бы страничку назад пролистал

Вдруг не найдешь кто согласится ГБЦ делать - пиши, у меня есть кто сделает.

Если я расколю мотор и там будет все хорошо, то может куда нить и отправлю бошку. Правда пересылка наверно дороже работы будет...
Короче, пока думаю

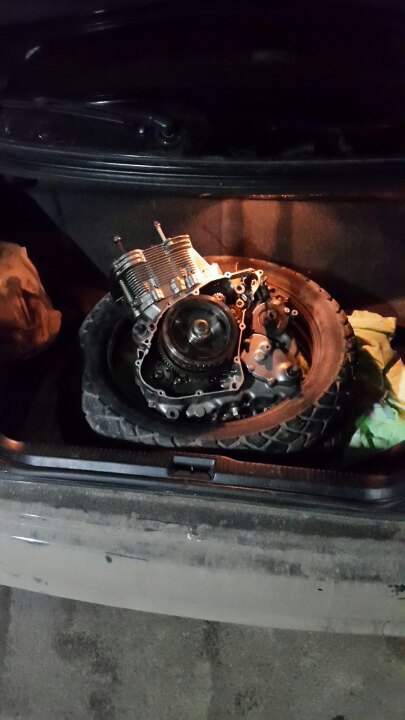

Ульф я не шутил. Жди меня завтра с мотором)

[Ульф]

Если я расколю мотор

Жди меня завтра с мотором)

Наточил я свой топор, головёшек полон двор!

[Leksey]

Ждем фото выбитого вправо коленвала.

[Gogi63]

Все легко снимается ударным гайковертом. У меня, честно, ни разу не получилось снять просто натягом с постукиванием. Заехать на любое СТО и сдернуть.

PS на болту съемника резьба левая? Если нет, то упираясь в шляпку болта ротора ты будешь ее закручивать...

[Rico]

PS на болту съемника резьба левая? Если нет, то упираясь в шляпку болта ротора ты будешь ее закручивать...

Левая.

Upd: сьемник умер второй раз. Но уже на всегда.

[Ульф]

Слизали нафиг резьбу съёмника. Железо на него было использовано пластилиновое. Закалки не было.
И да. Донце чашки съёмника 2 мм, это фейспалм. Поправьте проект, кто там за него ответственный.

[Leksey]

Да брооось. Все делают их из гаражного металлолома. Просто у вас ротор прилип хорошо. Нужен следующий съемник ))

[Gogi63]

И да. Донце чашки съёмника 2 мм, это фейспалм. Поправьте проект, кто там за него ответственный.

Ну чертеж подразумевает его изготовление по другому, поэтому дно в 2мм не несет нагрузки. там верхняя часть под ключ должна быть сплошной от одной стороны съемника до другой по внешнему диаметру. тогда он все выдерживает. А те кто изготовлял его, сделали по своему, но не подумали о последствиях. типичная ошибка "умного слесаря". Беру часть вины на себя, ибо эту картинку с размерами я рисовал более 10 лет назад, году в 2006 вооруженный знаниями по черчению 10 класса средней школы СССР. Сейчас положение дел улучшилось, работа заставила, изучил немного компас, могу делать нормальные чертежи, 3д модели и их сборку. Но руки не дошли все это привести в надлежащий вид, сделаю.

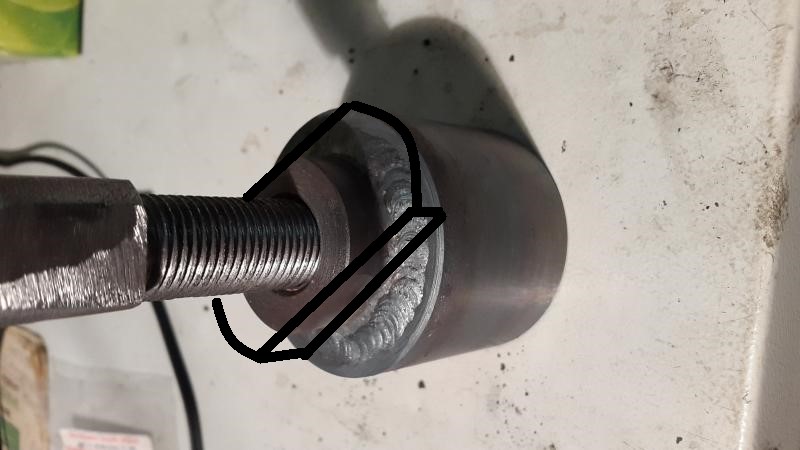

Помещаю "рисунок с размерами" как подтверждение и схематично дорисованную на фото часть которая должна быть. Думаю, что по рисунку все же было не трудно догадаться как его нужно было сделать.

[Ульф]

Да, так было бы более лучше. Тогда сразу бы резьба умерла и не пришлось бы Мише два раза ко мне ездить )).
