так, споры задвигаем и не превращаем тему опять в срач

как я понял. обычный РР сделает постоянным током, но на выходе может быть и 20-30вольт - так?

[omendnb]

так, споры задвигаем и не превращаем тему опять в срач

как я понял. обычный РР сделает постоянным током, но на выходе может быть и 20-30вольт - так?

пробовал я на переменную ветку сажать диодный мост + кондер, получилась хрень. без нагрузки напряжение поднималось до 50 вольт практически сразу, под нагрузкой напряжение было около 7-8 вольт и постоянно показывало разные значения.
вобщем переменный регулятор не понимает такой схемы.

как я понял, нужно в статоре первую обмотку отсоединить от самого статора и оба конца вывести на релюху типа треилтечевской, тоесть если есть постоянка то будет в итоге 2 релюхи одинаковые. после всего этого подрубать спокойно светодиоды и т.п.

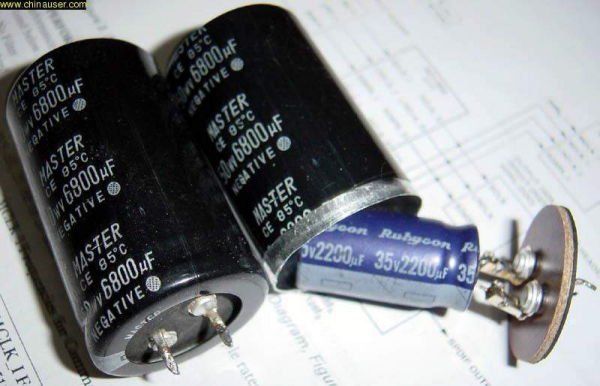

только вот про смерть кондеров так и не ясно, неужели только у меня мрут как мухи?

[LILO]

в чем может быть дело? дешевые некачественные кондеры умирают от вибраций?

Может поэтому? ))

[omendnb]

может быть...
ну а как узнать что купил нормальный? и где покупать?

[adel]

зачем тебе ТАМ постоянка?

led повесить

[koshey-]

led повесить

так я ж писал - если лед ФАРУ, то вешай мост и кондер, напряжение под нагрузкой от фары просядет, а РР хоть на оборотах и пропустит импульсы высокого напряжения, но лампа их "сьест" встроеным стабилизатором, там даже паспортно везде указано до 36-40 Вольт питание.
А вот если хорошую и дорогую лед-ЛАМПУ, то без трэйлтечевского РР не стоит, т.к. эти лампы работают до 20 вольт (22 Вольта на блоке стабилизатора указано), а импульсы даже под нагрузкой легко достигают 30-40 вольт и пусть не сразу но она сгорит.
Блин, что ты мучаешься, собери РР сам, ты ж умеешь, заодно может еще кому соберешь (я то уже на 3-фазке сижу, мне не надо)

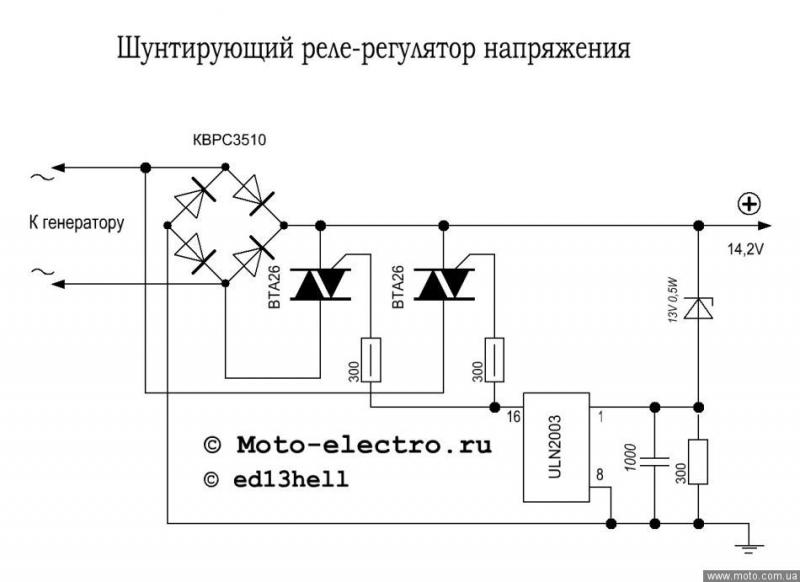

Вот железно рабочая схема:

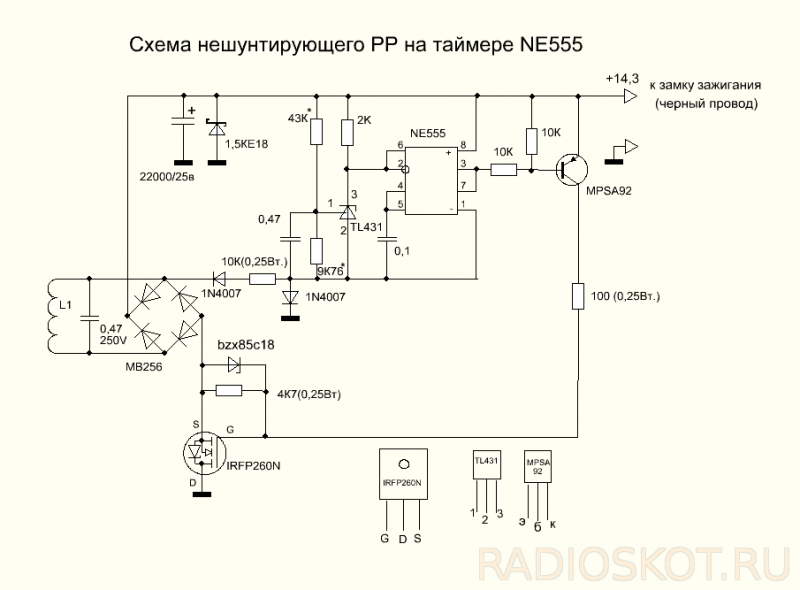

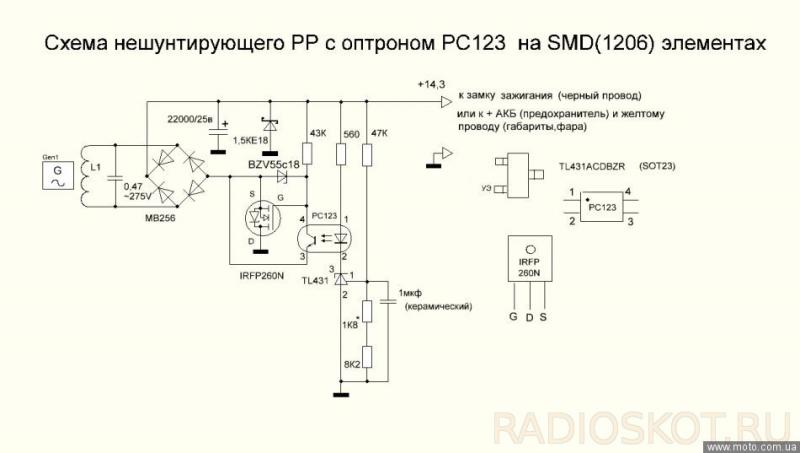

Вот более интересные и навороченные нешунтирующие схемы, они проверены и работают

[adel]

я вот как раз думал на ВТА26 собрать
но было лень
в общем если я собираю себе такую штуку, подключаю ко входу провода которые идут на свет, а на выход вешаю LED-модуль и спокойно живу - так?

[MCVL]

В общем нафлудили, кто не в курсе, в стоке на американца идет 1 отдельная обмотка на искру и 1 обмотка на свет (1 фаза). С этой обмотки на свет из генератора выходит напряжение что-то около 100-200В переменки, в зависимости от оборотов, чтобы понизить до приемлемых используется регулятор напряжения, он просто подключается к проводам этой обмотки и на тех же проводах напряжение становится в районе 12В переменки с нагрузкой в виде фары и габарита, если туда подключить еще что-нибудь напряжение упадет и лампочки будут тусклыми, т.к. мощность генератора рассчитана только на эти 2 лампочки в стоке
Этим лампочкам накаливания без разницы переменка или постоянка, главное, чтобы не больше 12В.

Если намотать еще обмотки на свободном месте, поставить китайский регулятор на подобии родного и к этой системе подключить диодный мост, то на других концах его уже сразу забираем постоянный ток + -, который правда умеет прыгать, но под постоянной нагрузкой он вполне стабилен. Эта схема подойдет для вентилятора, он высосет из этого генератора все соки, без постоянки вентилятор работает в полсилы, поэтому ему выпрямитель нужен
В остальном если потребителей иногда больше иногда меньше напряжение будет скакать, без нагрузки обычно выходит за 24В. Но т.к. мощность генератора не очень велика такая схема прокатывает и работает со светом спокойно, когда его не слишком много, а то тускло. Тут главное будет подобрать оптимальную нагрузку
По хорошему надо полноценный реле-регулятор как на схемах выше и хорошо перемотать статор, чтобы больше мощности выдавал хотя бы с одной обмотки, тогда спокойно подключать зарядки, телогрейки, и прочие приборы, больше 14В не будет

[adel]

ну у меня, вроде как сказал Денис, обмотка уже не штатная
http://serjik.ru/forum/index.php?topic=30364.0
так что завтра пойду по свету разбирать и будет видно че как

[koshey-]

По хорошему надо полноценный реле-регулятор как на схемах выше и хорошо перемотать статор, чтобы больше мощности выдавал хотя бы с одной обмотки, тогда спокойно подключать зарядки, телогрейки, и прочие приборы, больше 14В не будет

Все верно.
Но у Аделя уже перемотанный усиленный генератор и мот австралиец с 2 разными цепями питания и 2 РР. Поэтому я ему советовал намотать на вентилятор 3-ю обмотку и не парится. Ну и если он хочет диодные лампы заместо фары - поставить заместо родного переменного РР, РР постоянного тока аналогичного ТрэйлТечу. Минимум изменений и напруга из-за включения вентиля не прыгает (что для электроники как серпом по ).

[MCVL]

если от родного должно быть все ок, то почему у меня два разных тестера показывает одно и тоже
переменный ток 10.3-10.6в

Значит лампа не родная на 60Ватт, например, или статор подгорел уже

[adel]

Значит лампа не родная на 60Ватт, например, или статор подгорел уже

лампу снимали и подключали в разъем плюс, а на раму минус кидали от тестера
лампа стоит не родная, обычная на Н3 из чего то там наших
гена живая вроде на вид, но надо проверить - ничему нельзя верить уже

[adel]

Ээээээто как

как как
вытаскиваешь фишку с лампочки тестер плюс туда тыкаешь, минус на раму тыкаешь от тестера и он показывает только в переменке 10.3-10.6
в постояннке (режим) нифига не кажет 0.00

[koshey-]

как как
вытаскиваешь фишку с лампочки тестер плюс туда тыкаешь, минус на раму тыкаешь от тестера и он показывает только в переменке 10.3-10.6
в постояннке (режим) нифига не кажет 0.00

Как то не то он показывает, там без нагрузки должно быть не менее 12 вольт даже на холостых, а уж на оборотах вообще не ниже 13,5 вольт.
Пробуй поменять ребристое РР, кстати можно и от Альфы впердолить, работает надежно.

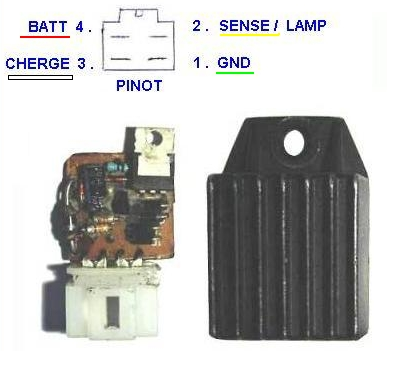

Вот, соединяешь вместе контакты 3 (Sherge) и 2 (Sense\Lamp) - это вывод на обмотку освещения. Ну а контакт 1 (GND) - это масса. Контакт 4 (Batt) игнорируешь

[adel]

Как то не то он показывает, там без нагрузки должно быть не менее 12 вольт даже на холостых, а уж на оборотах вообще не ниже 13,5 вольт.
Пробуй поменять ребристое РР, кстати можно и от Альфы впердолить, работает надежно.

Вот, соединяешь вместе контакты 3 (Sherge) и 2 (Sense\Lamp) - это вывод на обмотку освещения. Ну а контакт 1 (GND) - это масса. Контакт 4 (Batt) игнорируешь

я такой и купил - 4-х пиновый себе

[Huandi]

Sherge это наверное charge (заряд).

[koshey-]

Sherge это наверное charge (заряд).

Возможно. Но обзывал на картинке не я, потому оставил терминологию как есть

[adel]

вот что имеем

[koshey-]

вот что имеем

реле поворотов

РР постоянного тока с боченком кондера, что идет на повороты стопы и клаксон

тюненые мозги с отсечкой на 1000 оборотов выше стока.

РР переменного тока на фару.

[adel]

вот РР на фару чего делает?
выдает переменку но в допустимом вольтаже?

[MCVL]

Да

[adel]

Да

спасибо

[adel]

раскидал проводку на выходных немного
скрутки, сопли, тонны изоленты кругом
в итоге нашел вроде все что должно быть, новот не понятно - что за фишка висит спереди с 4-мя проводами - фоткнуть забыл, может сегодня схожу сделаю фото
РР тот что спереди висит с мятым кондером( и полуразволившимся)

[chiporezz]

раскидал проводку на выходных немного
скрутки, сопли, тонны изоленты кругом
в итоге нашел вроде все что должно быть, новот не понятно - что за фишка висит спереди с 4-мя проводами - фоткнуть забыл, может сегодня схожу сделаю фото
РР тот что спереди висит с мятым кондером( и полуразволившимся)

Может повороты? Кстати тут на днях видел варадеу со сгоревшим китайским РР. Не боишься?

[adel]

да чего бояться та?)))) я то штатное ничего не выкидываю, просто добавлю
повороты отдельно у меня висят, а тут не понятно


еще заметил такую особенность

вечером (или даже ночью) когда температура падает прилично и уже холодно ехать, мот прет куда лучше и резвее, может с жиклерами чего?

странно - по схеме там вообще должен быть выход на РР и на реле поворотов и все - а у меня 3-я фишка висит на 4 контакта
