XR650R, Открытая тема для обсуждений Опции

[GROS]

Нет, можно и на штатный повесить, но тогда он очень быстро сгорит. Он меня так подставил в Адыгее, ехал по серпантину ночью 50 км без света, те еще приключения. Если сеть полностью переводить на постоянку нужен от треал теч РР и уже от него все запитывать, можно и от родного, но очень он слабый.

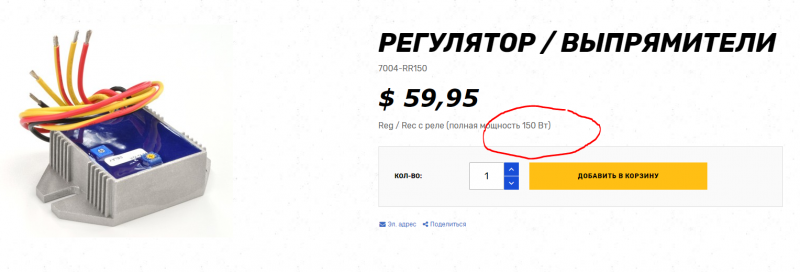

Но по мощности TRAIL TECH вроде как на 150В Вт., а генератор у меня на 200 (100+100)?

Эскизы прикрепленных изображений



[koshey-]

а генератор у меня на 200 (100+100)?

а по факту он не потянет даже 3 галогеновые лампы по 55Вт, если не говорить о оборотах выше 3000.
Да и на каждую обмотку требуется свой РР, а значит в любом случае не более заявленых 100 Вт

Кощей помоги разобраться.

так если б я знал, по интернету то с тестером по моту не полазишь.
В стоке на фару идет переменка с РР под седлом.
А на все остальное постоянка с 4-проводного РР у фары.
Но это если не колхоз и не переделано.
А почему решил что на фаре постоянка?

[GROS]

А почему решил что на фаре постоянка?

Потому что при неудачной попытке подключения вапора к беложелтому и зеленому под седлом, тот весь светился и моргал!!!,
я подключил для проверки от фары и о чудо, он заработал, правда не тянуло все пока статор не поменял.
Сейчас вапор подключен прямо от верхнего РР. И на вент и на свет у меня провода с него уходят.
Понять не могу накой мне переменка получается.
На холостых слабовато все таки.
На колхоз не похоже, скорее всего и вент япошки ставили (по проводке сужу).
И крышка воздухофильтра сразу тюненная (с отверстиями, заводская) была.

Ладно, не буду вам голову морочить, перемотаю зимой статор и дополнительно постоянный РР возьму.
А переменный РР получается не нужным становится?
Я думал, что он для стабилизации напряжения с генератора (исключить перегрузку).

[GROS]

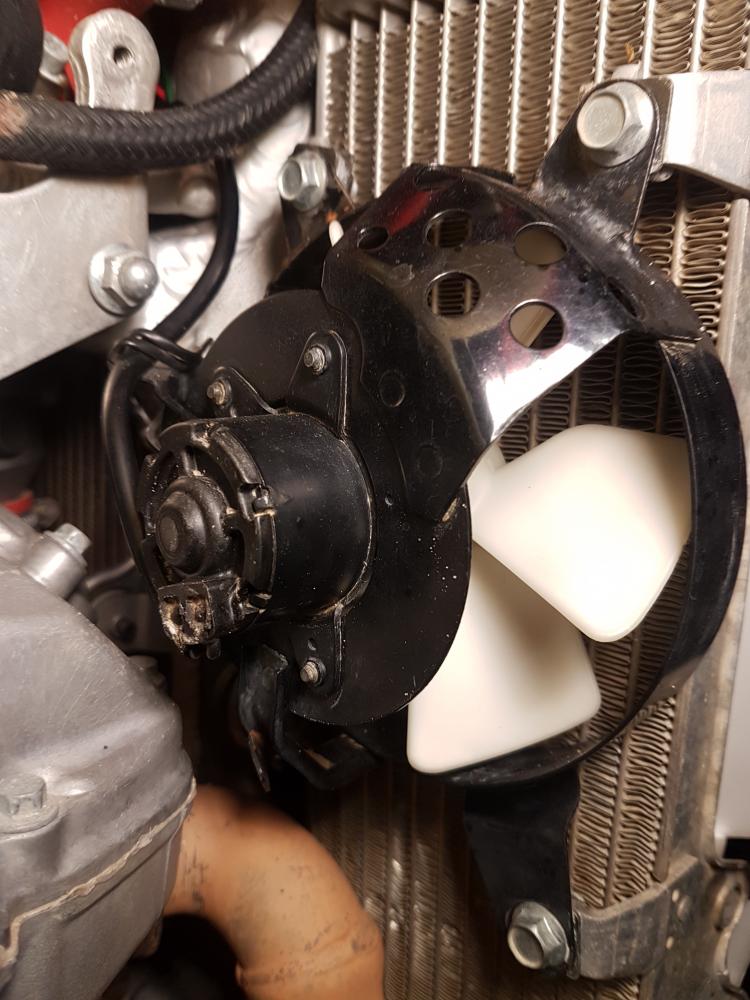

Вот такой вентилятор

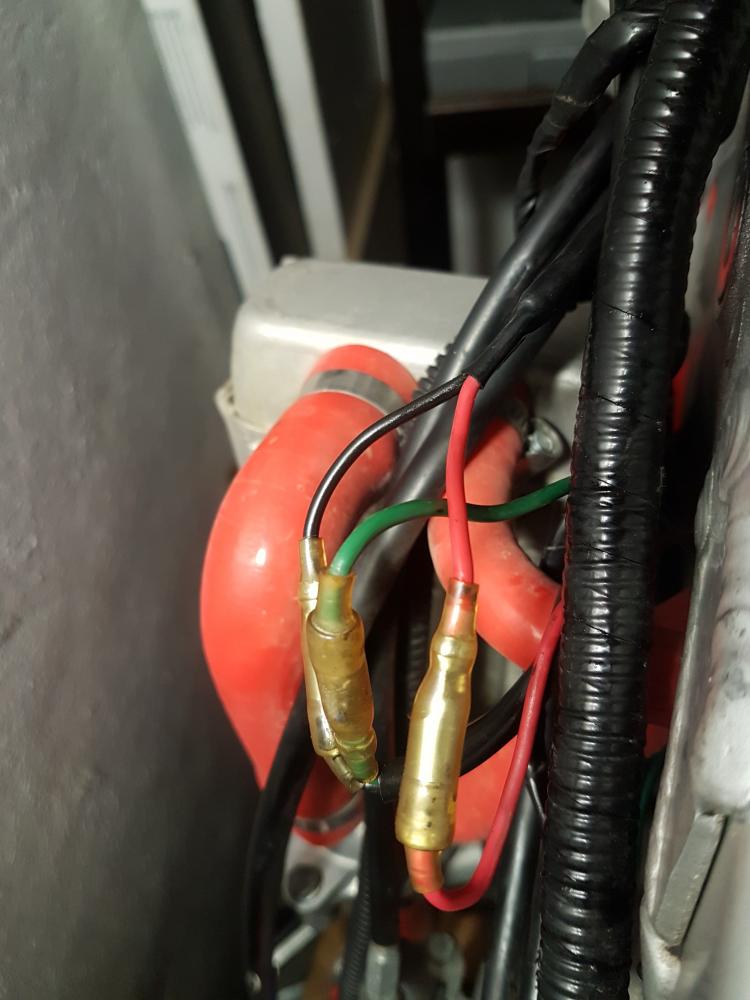

Такое подключение
Полярнасть была перепутана (при предыдущей сборке видно запарился), может поэтому охлаждение недостаточное было.
Сегодня выпрямителем его проверю. В какую сторону он должен дуть? Когда ездил, казалось что засасывает (руку подставлял)?

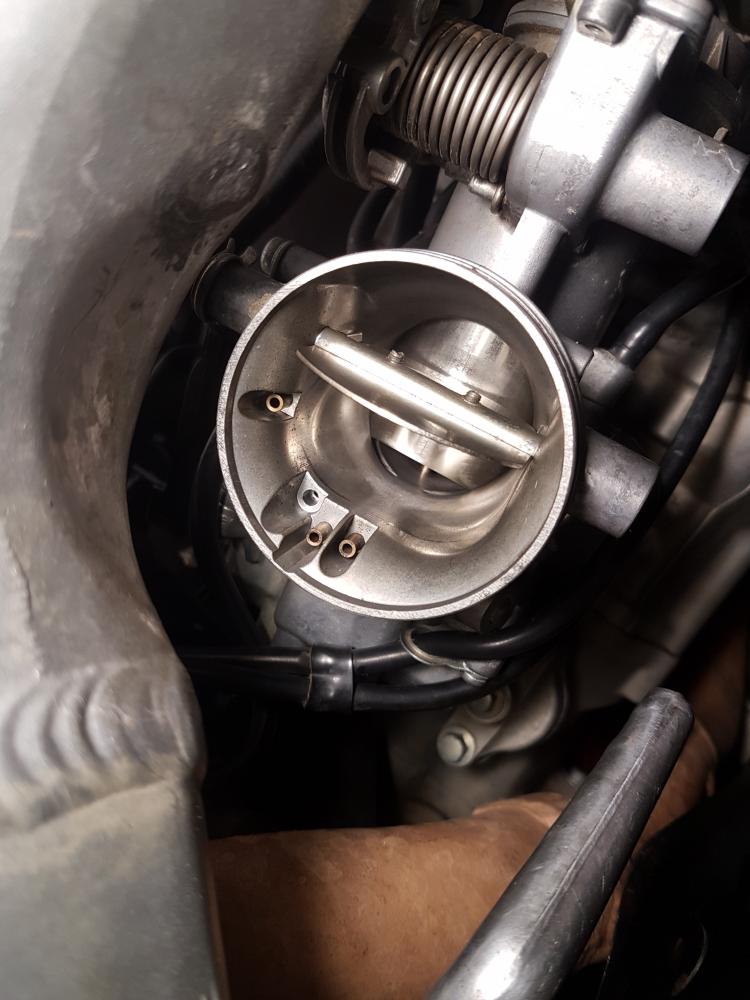

Дроссель высоко стоит (после последней покатухи), может поэтому высокий расход?
Холостые в норме были.

Эскизы прикрепленных изображений



[Kn1ght]

вентилятор должен всасывать воздух сквозь радиатор.

[Arnik 250]

вентилятор должен всасывать воздух сквозь радиатор.

А на фото вентилятор нагнетающий. Соответственно - он гонит воздух на радиатор сзади, а спереди дует набегающий поток воздуха. При одинаковой скорости "встречных" потоков эффект обдува будет нулевой. Если переполюсовкой завертеть вентилятор в противоположную сторону - будет чуть лучше, но конструкция (форма) лопастей не даст хорошего обдува. Так думается.

[chiporezz]

Самопал, также без раструба он бесполезен. Уже все это проходили. Самый лучший вариант-это spal от КТМ. Но стоит очень негуманно.

[GROS]

Самопал, также без раструба он бесполезен. Уже все это проходили. Самый лучший вариант-это spal от КТМ. Но стоит очень негуманно.

Это не самопал, это япошки устанавливали.
При подключении к постоянке +красный, -зеленый работает на выдув (по ходу потока), при смене не работает вообще (ранее полярность на термореле была перепутана, но это не влияет ни на что).
И дует он отлично, думаю не хуже КТМ.
Диффузор буду моделить

Эскизы прикрепленных изображений



[Kn1ght]

Самопал, также без раструба он бесполезен. Уже все это проходили. Самый лучший вариант-это spal от КТМ. Но стоит очень негуманно.

4к стоит спаловский вентилятор, крепится стяжками, работает отлично.
У меня без раструба стоит, по ширине как раз как радиатор.

[GROS]

4к стоит спаловский вентилятор, крепится стяжками, работает отлично.
У меня без раструба стоит, по ширине как раз как радиатор.

Так этот тоже вроде как на всю ширину...

[Kn1ght]

Так этот тоже вроде как на всю ширину...

вообще я не помню на внедорожных мотоциклах диффузоров для вентилятора..

[GROS]

вообще я не помню на внедорожных мотоциклах диффузоров для вентилятора..

Так я и говорю моделить буду.

[plastilinko]

я кншн не эксперт но от диффузора при расположении вентилятора лопастями впритык к радиатору толку будет мало - получите только "мертвые" соты

[GROS]

я кншн не эксперт но от диффузора при расположении вентилятора лопастями впритык к радиатору толку будет мало - получите только "мертвые" соты

ЧУВАК ТАК ПО ФИЗИКЕ ВРОДЕ "МЕРТВЫЕ СОТЫ" ЕТ КОГДА ВОЗДУХ ЧЕРЕЗ НИХ НЕ ИДЕТ, А ДИФФУЗОР ИМЕННО И СОЗДАЕТ РАЗРЯЖЕНИЕ, СООТВЕТСТВЕННО ПОТОК?
ИЛИ Я ЗАБЛУЖДАЮСЬ?
ТЫ НА КУХНЕ ВЫТЯЖКУ ВИДЕЛ, ОНА БЫВАЕТ И ПЛОСКОЙ?

[plastilinko]

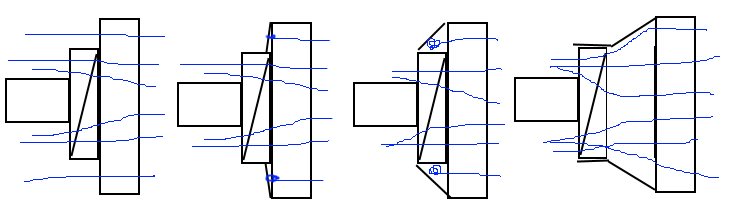

ну как-то так я вижу - средние два как раз варианты когда вентилятор впитык к радиатору

Прикрепленные изображения



[GROS]

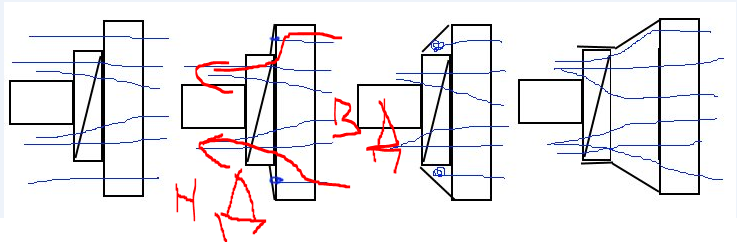

Воздух всегда движется из зоны высокого давления в зону низкого давления (ветер), и он не будет просто стоять как у тебя на рисунке,
его как бы засасывать будет в вентилятор (пылесос, знаешь такого?)
И этого расстояния я думаю будет вполне достаточно, посмотри на автомобильные вентиляторы с диффузорами и их расстояние до радиатора.
Ты бы еще парус нарисовал, хотя его воздух тоже огибает...

Эскизы прикрепленных изображений



Прикрепленные изображения



[Lenny]

А на фото вентилятор нагнетающий. Соответственно - он гонит воздух на радиатор сзади, а спереди дует набегающий поток воздуха. При одинаковой скорости "встречных" потоков эффект обдува будет нулевой. Если переполюсовкой завертеть вентилятор в противоположную сторону - будет чуть лучше, но конструкция (форма) лопастей не даст хорошего обдува. Так думается.

Да. Точно подмечено. Не будет вентилятор работать если будет дуть на радиатор. Он должен сосать воздух из радиатора. А на скорости набегающий поток воздуха будет только в этом помогать. А так да, друг на друга будут дуть. Толку то ). На каких то скоростях, ну там 30-40 км/ч эффект от вентилятора будет не нулевой, он будет отрицательный ). Т.е. мотор только сильнее греться будет.

[GROS]

Да. Точно подмечено. Не будет вентилятор работать если будет дуть на радиатор. Он должен сосать воздух из радиатора. А на скорости набегающий поток воздуха будет только в этом помогать. А так да, друг на друга будут дуть. Толку то ). На каких то скоростях, ну там 30-40 км/ч эффект от вентилятора будет не нулевой, он будет отрицательный ). Т.е. мотор только сильнее греться будет.

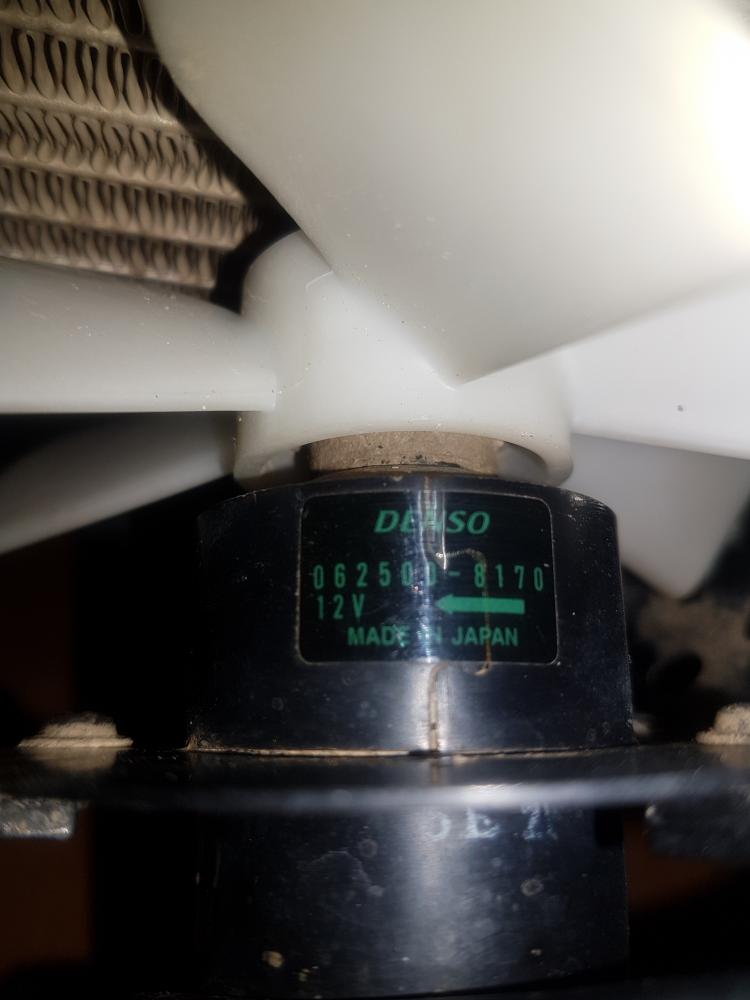

Да не точно, не нагнетающий он, а всасывающий, на эл.двигателе даже стрелка есть направления его вращения (см. фото) и крутится он только в этом направлении, при смене полярности он не работает вообще.

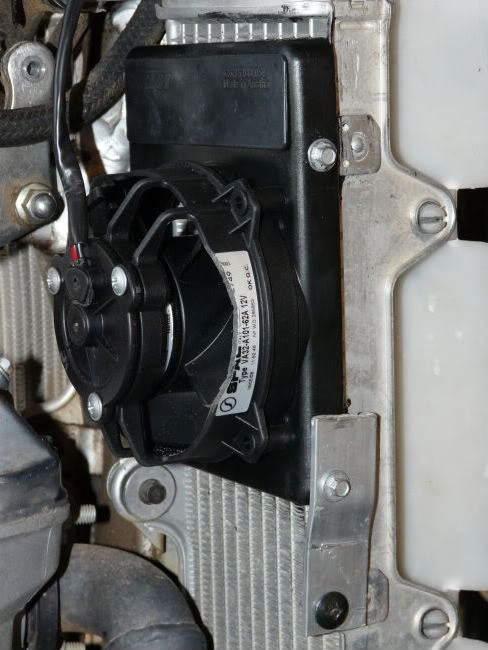

И вот вам примерное фото чего я хочу, правда на всю поверхность радиатора (с xr650r снимок).
И про какие ты потоки говоришь, он нужен для медленного движения или при остановке, на что этот мот не был рассчитан изначально.
Лучше подсказали где деталь такую найти, или с чего сделать (ванночку, канистру обрезать и т.д.).

Прикрепленные изображения



[Leksey]

Тут просто неправильно кожух нарисован в поз.2 и 3. Их так поди не делают. Вон на фотке видно, как делают. Так что за периметром лопастей закутков не получается.

[Lenny]

Да не точно, не нагнетающий он, а всасывающий, на эл.двигателе даже стрелка есть направления его вращения (см. фото) и крутится он только в этом направлении, при смене полярности он не работает вообще.
И вот вам примерное фото чего я хочу, правда на всю поверхность радиатора (с xr650r снимок).
И про какие ты потоки говоришь, он нужен для медленного движения или при остановке, на что этот мот не был рассчитан изначально.
Лучше подсказали где деталь такую найти, или с чего сделать (ванночку, канистру обрезать и т.д.).

Можешь из алюминия сделать. Но нужна аргон -сварка. Зато получится индивидуально. А вообще этих вентиляторов на 12 В пруд пруди. Выбираешь любой. Прямо в магазине смотришь, чтоб подошёл по размерам. Потом едешь к аргонщику, подгоняешь, вырезаешь алюмишку, тебе это все дело варят. Вуаля и все готово. Или там надо какие то специальные вентиляторы ставить. Я вот два часа назад в радиотоварах был. Покупал вентилятор на 220В. Дак там 12В ваще завались. И тонких и толстых и размеров разных. Ну накроется , дак накроется. Там цена копейки. По сравнению со стоимостью вентилятора от КТМ. Или он какой-то супер пупер )?

[GROS]

Можешь из алюминия сделать. Но нужна аргон -сварка. Зато получится индивидуально. А вообще этих вентиляторов на 12 В пруд пруди. Выбираешь любой. Прямо в магазине смотришь, чтоб подошёл по размерам. Потом едешь к аргонщику, подгоняешь, вырезаешь алюмишку, тебе это все дело варят. Вуаля и все готово. Или там надо какие то специальные вентиляторы ставить. Я вот два часа назад в радиотоварах был. Покупал вентилятор на 220В. Дак там 12В ваще завались. И тонких и толстых и размеров разных. Ну накроется , дак накроется. Там цена копейки. По сравнению со стоимостью вентилятора от КТМ. Или он какой-то супер пупер )?

Согласен с тобой, только где в Благовещенске найти алюминий не знаю, нужен для изготовления защиты радиатора.
В единственном магазине где нашел продают 3мм листом 1 х 3 м, цена вопроса 15000р
Обрезков нет, а пластиковый (тот что на фото) в принципе неплохо выглядит.
Вообще купил бы готовый, алюминиевый вместе с защитой, но где такой взять?

[Lenny]

Согласен с тобой, только где в Благовещенске найти алюминий не знаю, нужен для изготовления защиты радиатора.
В единственном магазине где нашел продают 3мм листом 1 х 3 м, цена вопроса 15000р
Обрезков нет, а пластиковый (тот что на фото) в принципе неплохо выглядит.
Вообще купил бы готовый, алюминиевый вместе с защитой, но где такой взять?

Алюминий есть там где его варят. Используют. Нужны же обрезки. Думаю реально договориться. Цех какой-нибудь по изготовлению чего-то из алюминия. Какая-нибудь мастерская. Мне кажется в любом городе более-менее большом есть автосервисы. Вот в них и обращайся для начала. Но лучше конечно цех. Где варят люминий.

[GROS]

Алюминий есть там где его варят. Используют. Нужны же обрезки. Думаю реально договориться. Цех какой-нибудь по изготовлению чего-то из алюминия. Какая-нибудь мастерская. Мне кажется в любом городе более-менее большом есть автосервисы. Вот в них и обращайся для начала. Но лучше конечно цех. Где варят люминий.

Благодарю, буду искать.

[мэн]

Благодарю, буду искать.

Ищи где варят печки для бань, котлы, баки , вобщем всё для бани. У меня городок вообще дыра, но и то такая фирма есть там алюминий от 2до 6 мм в наличии и сварка-аргон. Кстати с защитой радиаторов не чего не придумал?
А то я тоже сижу жду либо с ебея заказывать либо найдётся добрый человек с чертежами. Свистни если что.

[GROS]

Ищи где варят печки для бань, котлы, баки , вобщем всё для бани. У меня городок вообще дыра, но и то такая фирма есть там алюминий от 2до 6 мм в наличии и сварка-аргон. Кстати с защитой радиаторов не чего не придумал?
А то я тоже сижу жду либо с ебея заказывать либо найдётся добрый человек с чертежами. Свистни если что.

Да защиту сам вырежу, былоб из чего.
С ебея не заказывай, она ни о чем, ток бабосы потратишь зря.
Если, что путевое будет сообщу конечно, мне не жалко.
Спецы только молчат, не хотят труды свои опубликовать
