Корпус стоп-сигнала (задний фонарь) на XR250 на 3д принтере., Обсуждение идеи печатного корпуса для заднего фонаря. Опции

[Sudassa]

И да простят меня админы, если эта тема обсуждалась, да пропущена была мною.

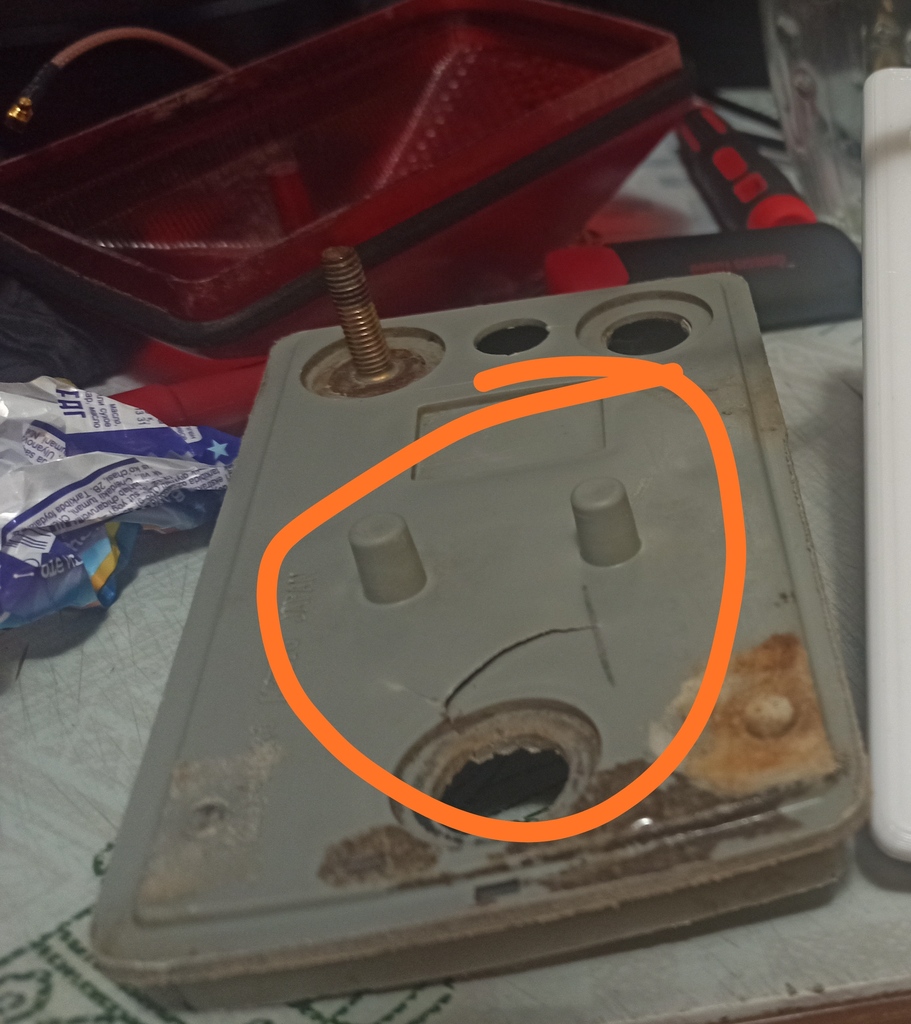

Друзья, совсем рассыпался корпус стоп-сигнала. Сначала, были мысли просто купить, но т.к. все запчасти не новые, то корпуса надолго не хватит.

Хочу напечать. И вот первый вопрос, есть ли готовая модель у кого то? Скорее всего нет.
у меня стопак со сломаным креплением для цоколя. Можете фотки скинуть как цоколь крепится внутри?

Кроме прочего, есть мысли убрать гайки во внутрь (сделать закладными), что позволит избежать коррозии в будущем.

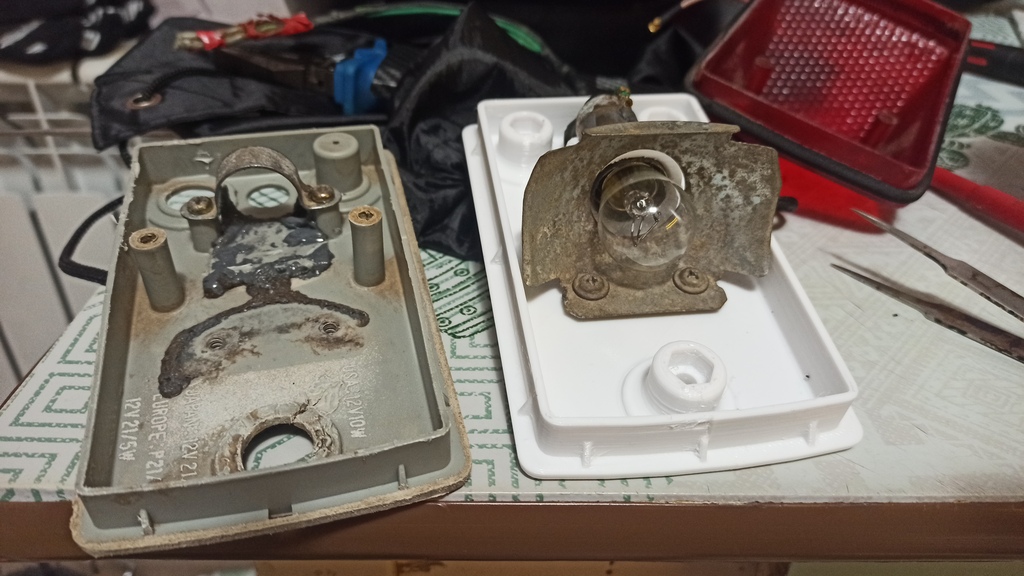

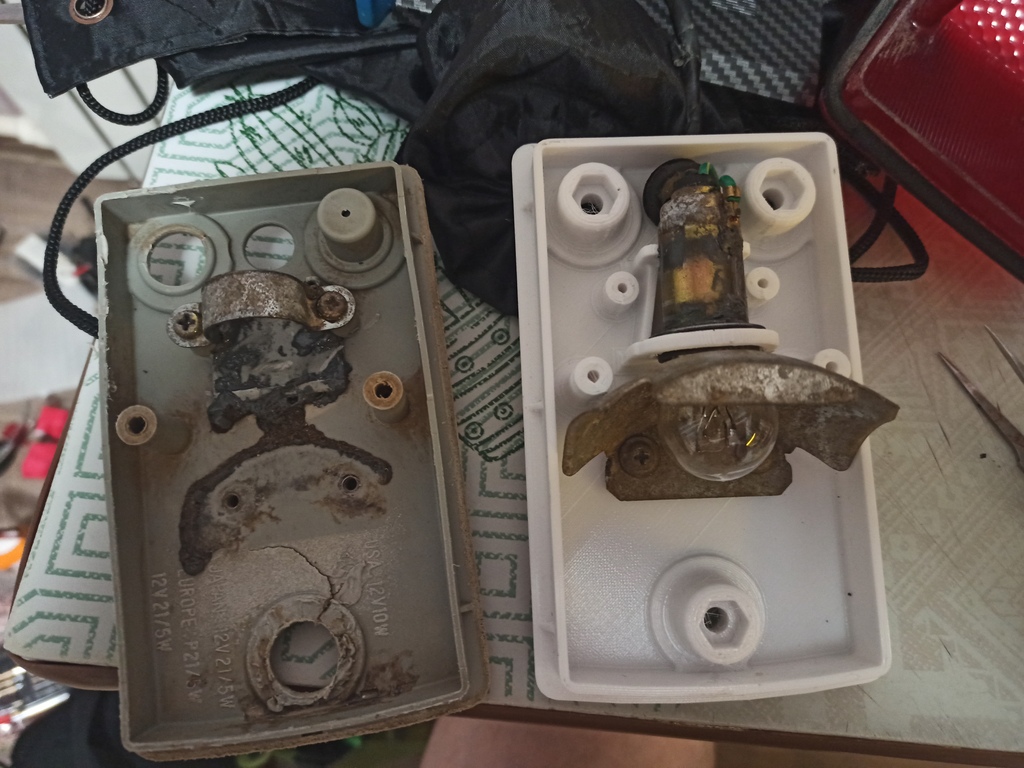

И процесс пошел...

[Sudassa]

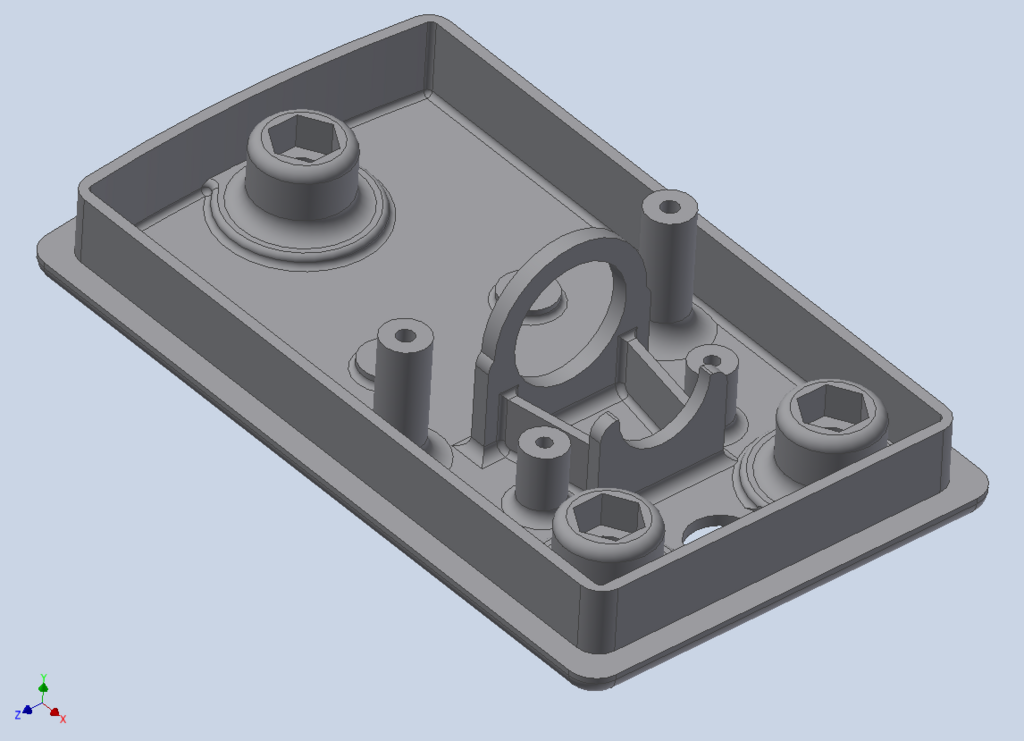

Ну вот, модель готова к установке.


После полной установки опишу особенности.

[serg]

Отражатель хотя бы серебрянкой покрасить, что ли...
А так, конечно, удачная мысль.

[Sudassa]

Отражатель хотя бы серебрянкой покрасить, что ли...
А так, конечно, удачная мысль.

Не, другой метод. Фальгу алюминиевую на герметик я приклеиваю обычно. Чуть позже сделаю.

И еще сам фонарь на герметик бутиловый соберу. Но позже с фотками. Сразу все описать, терпения не хватило

[serg]

Фольга ещё лучше, согласен.

[Мото-доктор]

модельку будешь выкладывать?

[Bar-on]

Каким пластиком печатал?

[Sudassa]

модельку будешь выкладывать?

Конечно, после окончательной сборки, ошибки поправлю.

Каким пластиком печатал?

Petg

[Sudassa]

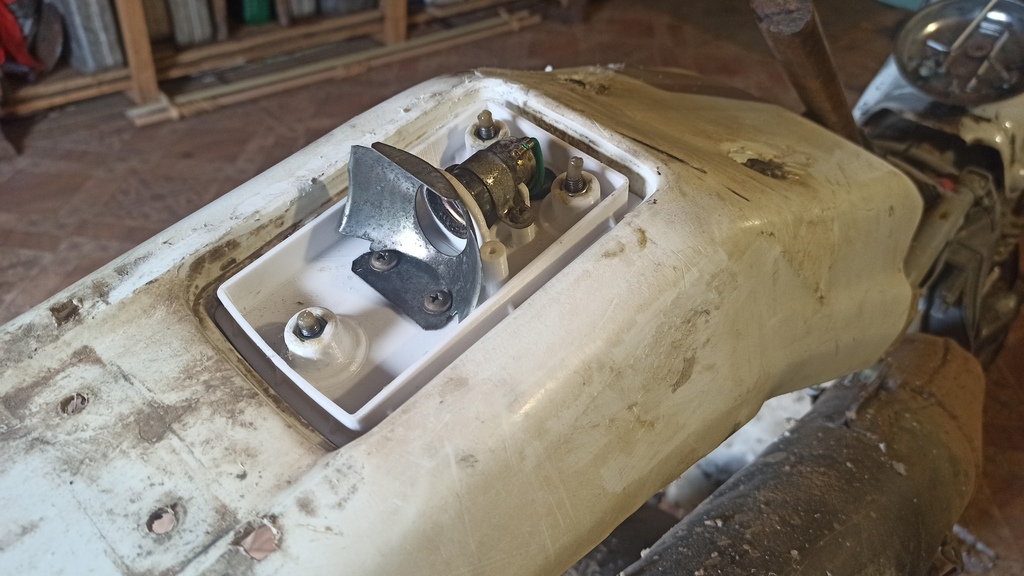

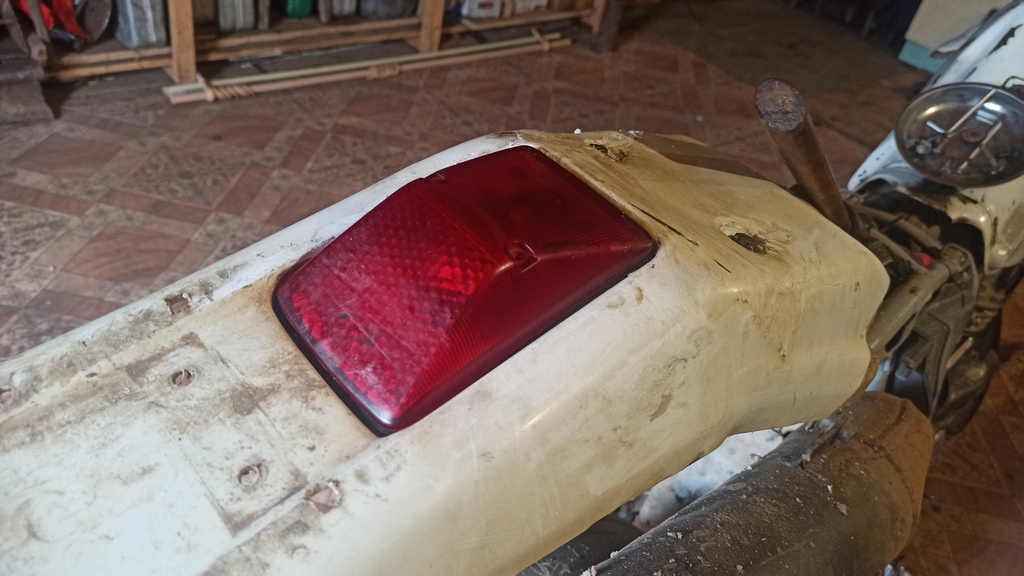

Друзья, все поставил, все круто.

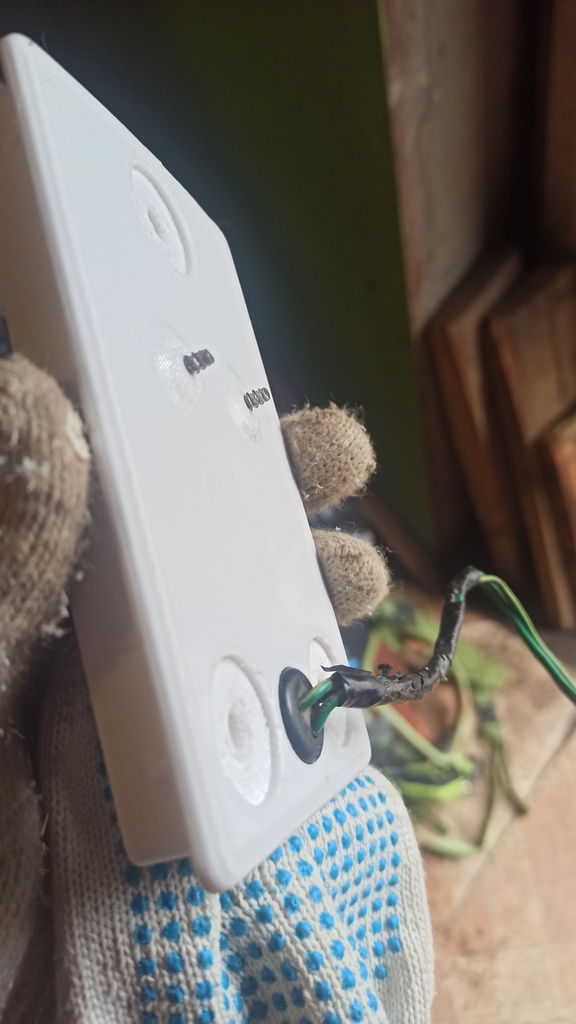

Т. К. Для печати нужна плоскость, я не печатал эти выступы на фото.


Вместо них, я сделал небольшие выступы во внутрь и потом нагрел пластик феном и утопил их, что бы отражатель не упирался в стекло.



В итоге все встает и собирается. Рекомендую использовать нержавеющий крепеж. Мнебыло лень, я поставил черный, но смазал литолом. Так же гайки нужны с нейлоновой вставкой.

Такс, а вот модели я приложить не могу... Если кому то нужно в лс.

Можно сделать крепеж под любой цоколь, вплоть до печатной платы с диодами.

P. S. Пришла мысль, а почему бы не сделать ловушку цепи печатную из полиуритана....

P. S. S. Ну и фольгу я забыл на отражатель взять, так что, ездим пока так.

[Leksey]

Супер!

[Мото-доктор]

залей модели на thingiverse
https://www.thingiverse.com/

а ссылку сюда

[car-bon]

Модель можно заархивировать, а архив без проблем прикрепится к сообщению

[Sudassa]

Модель можно заархивировать, а архив без проблем прикрепится к сообщению

Недает прикрепить архив ни 7zip ни rar.

[car-bon]

Ага, проверил. 7z и rar не дает прицепить, zip и tar без проблем.
Вера позволяет переархивировать в эти форматы?
 test.tar ( 2 байт ) Кол-во скачиваний: 74

 test.zip ( 2 байт ) Кол-во скачиваний: 81

[Sudassa]

Фонарь, формат stl для печати, stp для редактирования, возможна доработка.
 _______xr250.zip ( 160.54 килобайт ) Кол-во скачиваний: 77

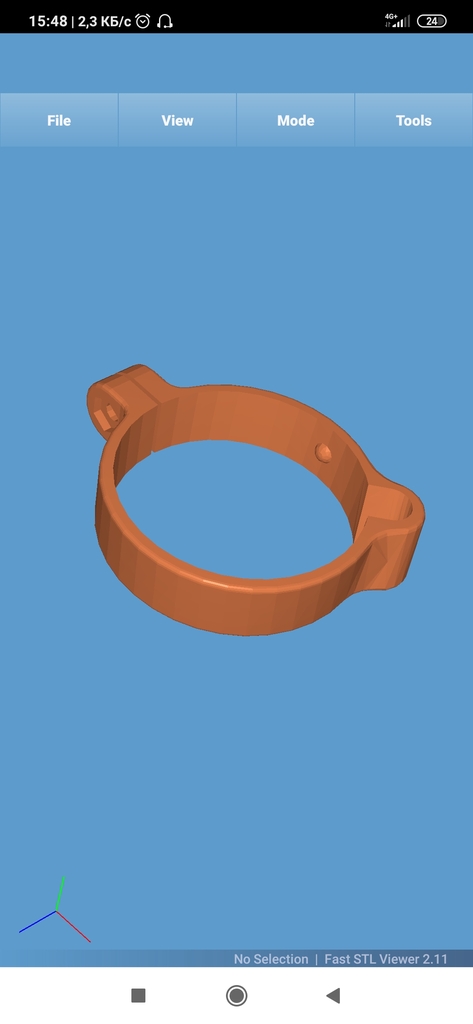

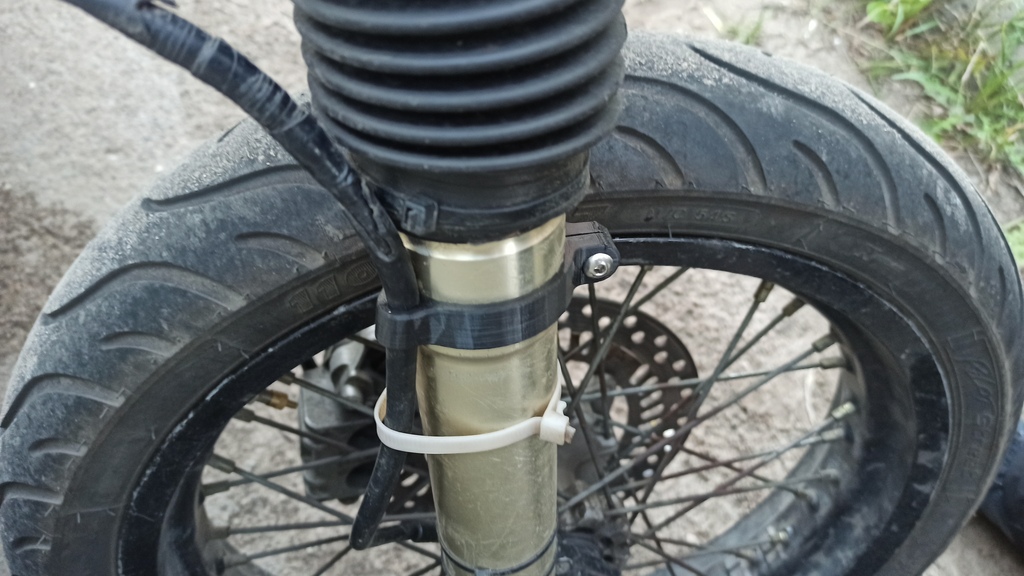

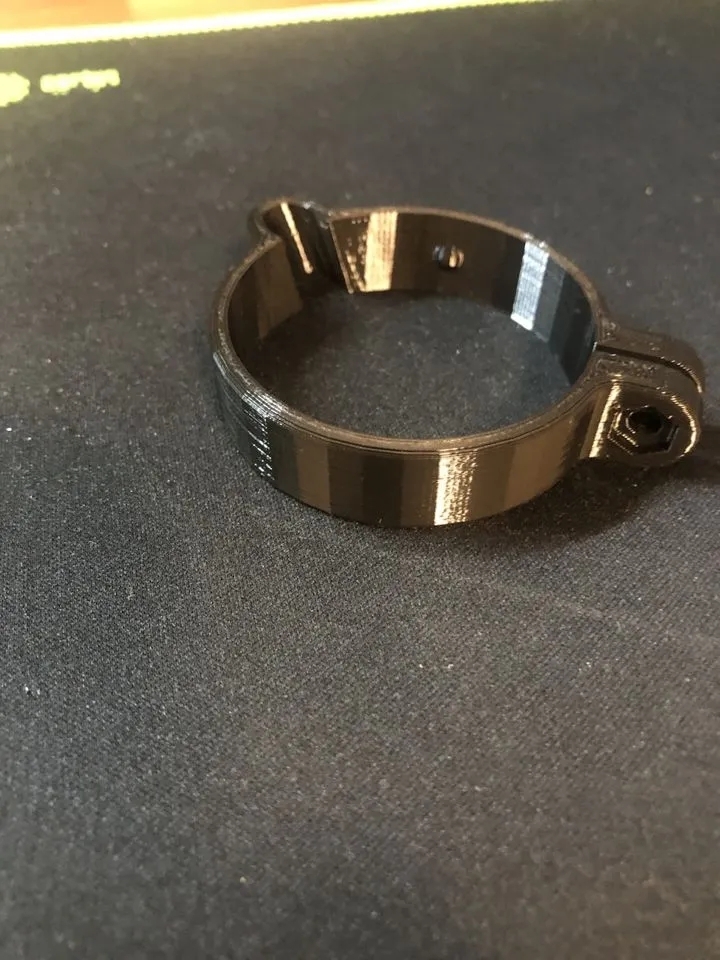

+ хомут троса спидометра на перо
 _____.zip ( 47.19 килобайт ) Кол-во скачиваний: 76
