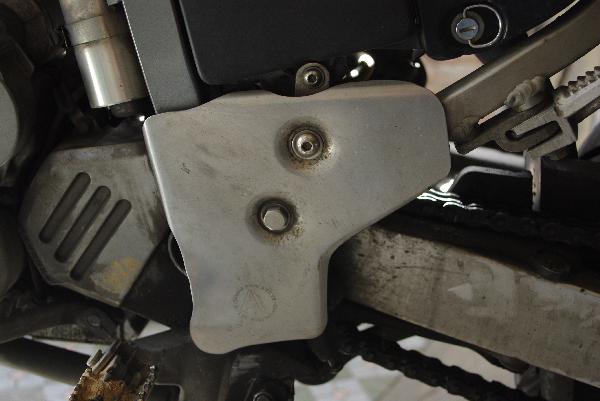

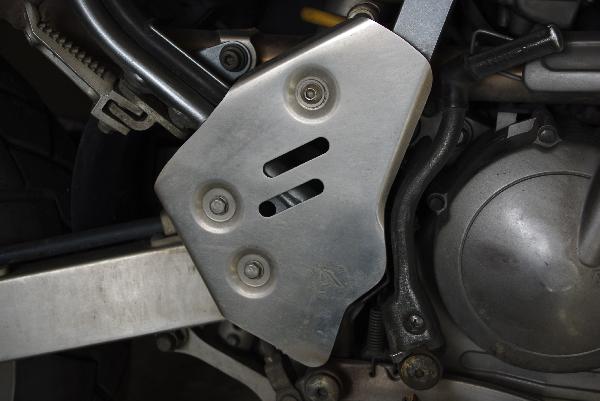

В теме про короткие поездки просили сфотографировать накладку на раму мотоцикла DR250RS:
с другой стороны накладки нет Полезно: 0
Вредно: 0
|
|
|
|
16.4.2009, 11:49
Сообщение
#2
|
|
 Сильно заинтересован Группа: Пользователи Сообщений: 598 Регистрация: 29.5.2008 Вставить ник Цитата Мотоцикл: Djebel 200 '93, XC 250 '01 Репутация: 6
|
Schmied0951, большое спасибо
Полезно: 0
Вредно: 0
|
|
|
|
|
16.4.2009, 12:45
Сообщение
#3
|
|
 Сильно заинтересован Группа: Пользователи Сообщений: 523 Регистрация: 2.1.2009 Вставить ник Цитата Мотоцикл: Suzuki Djebel 200 SE `01 г. Yamaha TTR OE 1998 г. Репутация: 6
|
За фото спасибо.
- - - - - - Заполни профиль!
Полезно: 0
Вредно: 0
|
|
|
|
|
16.4.2009, 14:01
Сообщение
#4
|
|
 Миха Группа: Пользователи Сообщений: 3146 Регистрация: 28.5.2008 Вставить ник Цитата Из: ЕКБ Мотоцикл: DR650 Rokon MTE Репутация: 41
|
Получается это защита тормозного цилиндра, а не рамы.
Полезно: 0
Вредно: 0
|
|
|
|
|
16.4.2009, 21:38
Сообщение
#5
|
|
 Главный Группа: Администраторы Сообщений: 53632 Регистрация: 18.4.2008 Вставить ник Цитата Из: В. Новгород Мотоцикл: Suzuki Djebel 250 GPSver 98 г., был. Репутация: 350
|
Quote (SD250) Получается это защита тормозного цилиндра, а не рамы. Тоже обратил внимание, рама-то обдирается всё равно... А сделано интересно, её ещё бы повыше продлить... -------------------- Жить надо так, чтобы товарищ майор восхищённо цитировал Сергея Викторовича.
Полезно: 0
Вредно: 0
|
|
|
|
|
16.4.2009, 23:10
Сообщение
#6
|
|
 СВОЙ в доску Группа: Свои Сообщений: 2483 Регистрация: 23.4.2008 Вставить ник Цитата Из: мск Мотоцикл: xl600v custom, dr250sh(h осталась в япии  )Репутация: 32
|
Quote (serg) её ещё бы повыше продлить... А вес? "Уральские мужики", так  ?
-------------------- "Всё идёт по плану." "Я так думаю."
Полезно: 0
Вредно: 0
|
|
|
|
|
16.4.2009, 23:15
Сообщение
#7
|
|
 Живёт здесь Группа: Свои Сообщений: 2898 Регистрация: 24.4.2008 Вставить ник Цитата Из: Владивосток Мотоцикл: Honda Tact Репутация: 33
|
Quote (serg) её ещё бы повыше продлить... ну так и получится та которая специально для этой рамы ужасно дифецитная Полезно: 0
Вредно: 0
|
|
|
|
|
17.4.2009, 22:02
Сообщение
#8
|
|
 Восемь значков сузуки Группа: Администраторы Сообщений: 23266 Регистрация: 23.5.2008 Вставить ник Цитата Из: Northern Ural Мотоцикл: Triumph Tiger 800 XCx 2016 Репутация: 140
|

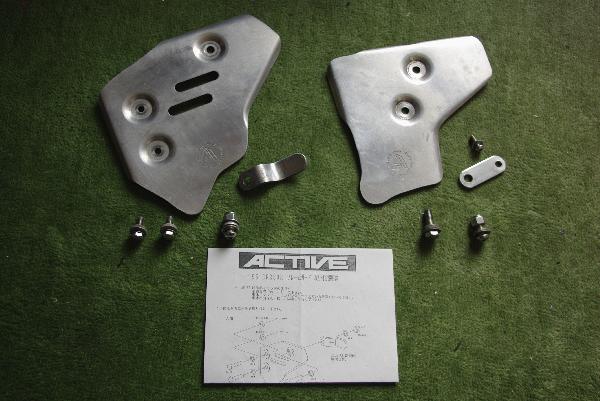

Вот как выглядят те настоящие и дефицитные (фото взято с аукциона)

Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 4:18
Сообщение
#9
|
|
|
Живёт здесь Группа: Свои Сообщений: 2898 Регистрация: 24.4.2008 Вставить ник Цитата Из: Владивосток Мотоцикл: Honda Tact Репутация: 33
|
слов нет.одни слюни...

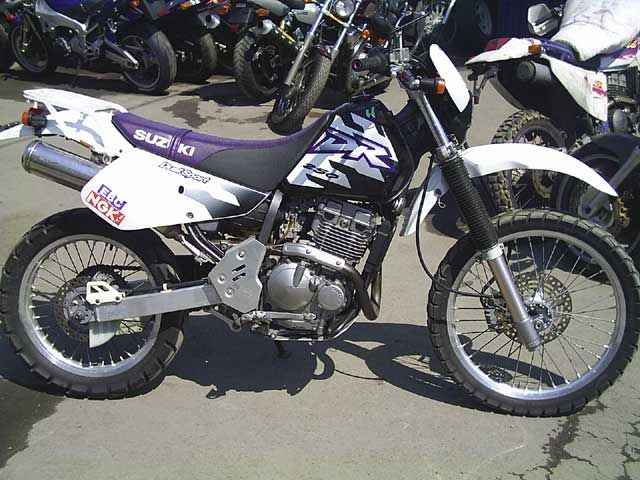

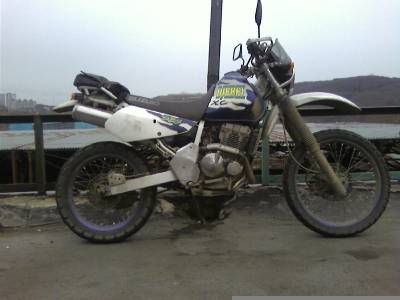

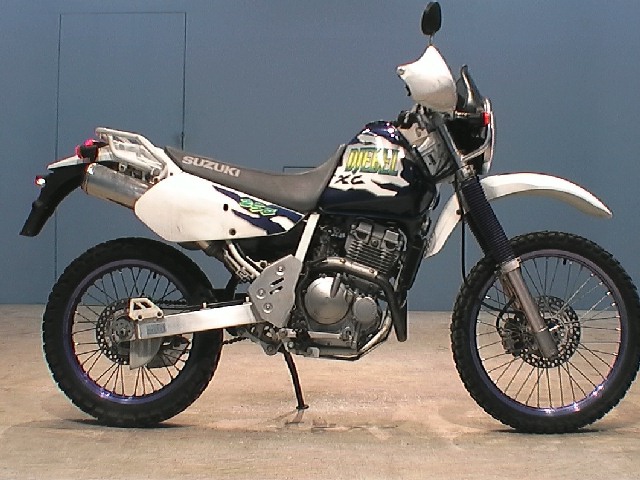

вот ещё пара фоток.получается что все три правые накладки разной конфигурации в районе кика.на DRе самая большая,видимо кик там непоместится а вот та что в сообщение №1 всётаки возможно тоже настоящяя,заводская.так как в раме предусмотренно отверстие как раз для неё
Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 14:32
Сообщение
#10
|
|
|
СВОЙ в доску Группа: Свои Сообщений: 2483 Регистрация: 23.4.2008 Вставить ник Цитата Из: мск Мотоцикл: xl600v custom, dr250sh(h осталась в япии )Репутация: 32
|
Huandi, такие хочу. Говори где купить
 .
-------------------- "Всё идёт по плану." "Я так думаю."
Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 16:21
Сообщение
#11
|
|
|
Восемь значков сузуки Группа: Администраторы Сообщений: 23266 Регистрация: 23.5.2008 Вставить ник Цитата Из: Northern Ural Мотоцикл: Triumph Tiger 800 XCx 2016 Репутация: 140
|
Изредка на японском яху б\у попадаются. Но дорогие и пользуются популярностью (много ставок). Кому-то они нужны за 4 тыра?
Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 16:30
Сообщение
#12
|
|
|
Главный Группа: Администраторы Сообщений: 53632 Регистрация: 18.4.2008 Вставить ник Цитата Из: В. Новгород Мотоцикл: Suzuki Djebel 250 GPSver 98 г., был. Репутация: 350
|
Берите с Магазина нашего. Дёшево и сердито
Примерял, встанут нормально, но болтики нужны с плоской шляпкой, типа мебельных. И под левую надо проставочка, например, гайка М10.
-------------------- Жить надо так, чтобы товарищ майор восхищённо цитировал Сергея Викторовича.
Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 16:37
Сообщение
#13
|
|
|
Миха Группа: Пользователи Сообщений: 3146 Регистрация: 28.5.2008 Вставить ник Цитата Из: ЕКБ Мотоцикл: DR650 Rokon MTE Репутация: 41
|
Согласен с Сержем (не реклама), вариант достойный..раму защищают хорошо, т.е. со своей функцией справляются.
Huandi, ты являешся обладателем оной интересно твое честное мнение. Плюсы..минусы..выкладывай как на духу
Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 16:43
Сообщение
#14
|
|
|
Восемь значков сузуки Группа: Администраторы Сообщений: 23266 Регистрация: 23.5.2008 Вставить ник Цитата Из: Northern Ural Мотоцикл: Triumph Tiger 800 XCx 2016 Репутация: 140
|
SD250, я еще не поставил, думаю как лучше сделать.
Есть пара сомнений насчет дизайна. Например, фирменная справа заодно закрывает и тормозной цилиндр. Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 16:46
Сообщение
#15
|
|
|
СВОЙ в доску Группа: Свои Сообщений: 2483 Регистрация: 23.4.2008 Вставить ник Цитата Из: мск Мотоцикл: xl600v custom, dr250sh(h осталась в япии )Репутация: 32
|
SD250, есть возможность изготовить на заказ такие, как в мессаге Huandi? Деньги - не вопрос.
-------------------- "Всё идёт по плану." "Я так думаю."
Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 17:04
Сообщение
#16
|
|
|
Миха Группа: Пользователи Сообщений: 3146 Регистрация: 28.5.2008 Вставить ник Цитата Из: ЕКБ Мотоцикл: DR650 Rokon MTE Репутация: 41
|
Согласен насчет углублений под винт, но в ручную иначе не сделать, а штамп делать дорого. Винт бери с потай-головкой под крест. отвертку или внутренний шестигранник. Можно каких нить дырочек для красоты насверлить
Добавлено (18.04.2009, 17:54) Quote (parmenoff) SD250, есть возможность изготовить на заказ такие, как в мессаге Huandi? Деньги - не вопрос. Это штамповка. Оснастка очень дорогая. По опыту, изготовление подобного штампа, потребует около 80т.р. п.с. теоритически возможность есть..но стоит ли оно этого? п.с.с можно сделать по форме такие же и с отбортовкой где нужно, но углубления под винты не сделать. Добавлено (18.04.2009, 18:01) Quote (SD250) изготовление подобного штампа, потребует около 80т.р. поправочка..левая и правая разные..т.е. на оснастку примерно 160т.р.....  Добавлено (18.04.2009, 18:04) Quote (parmenoff) как в мессаге Huandi Левая коротковата. Думаю что раму не убережет. Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 17:06
Сообщение
#17
|
|
|
Восемь значков сузуки Группа: Администраторы Сообщений: 23266 Регистрация: 23.5.2008 Вставить ник Цитата Из: Northern Ural Мотоцикл: Triumph Tiger 800 XCx 2016 Репутация: 140
|
А если только маленький штампик для углублений, так нельзя?
Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 17:15
Сообщение
#18
|
|
|
Миха Группа: Пользователи Сообщений: 3146 Регистрация: 28.5.2008 Вставить ник Цитата Из: ЕКБ Мотоцикл: DR650 Rokon MTE Репутация: 41
|
Любой штамп, даже под маленькую деталь это дорогостоящая оснастка..
появилась у меня одна идейка как сделать без оснастки, в понедельник попробую.. Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 17:27
Сообщение
#19
|
|
|
Восемь значков сузуки Группа: Администраторы Сообщений: 23266 Регистрация: 23.5.2008 Вставить ник Цитата Из: Northern Ural Мотоцикл: Triumph Tiger 800 XCx 2016 Репутация: 140
|
Труба, кувалда...
Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 17:31
Сообщение
#20
|
|
|
СВОЙ в доску Группа: Свои Сообщений: 2483 Регистрация: 23.4.2008 Вставить ник Цитата Из: мск Мотоцикл: xl600v custom, dr250sh(h осталась в япии )Репутация: 32
|
Quote (SD250) можно сделать по форме такие же и с отбортовкой где нужно, но углубления под винты не сделать. Вот как-то таг. Материал какой? -------------------- "Всё идёт по плану." "Я так думаю."
Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 17:53
Сообщение
#21
|
|
|
Миха Группа: Пользователи Сообщений: 3146 Регистрация: 28.5.2008 Вставить ник Цитата Из: ЕКБ Мотоцикл: DR650 Rokon MTE Репутация: 41
|
Quote (Huandi) Труба, кувалда... Не совсем, нужно чтобы давило по всей плоскости иначе защиту свернет в кулек для семечек Железная плита с отверстием примерно 15мм, втулка диаметром примерно 13мм высотой 5мм и гидравлический пресс..
Quote (parmenoff) Материал какой? Из легкосплавного у меня только лист Д16 2мм, его более чем достаточно Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 18:05
Сообщение
#22
|
|
|
Восемь значков сузуки Группа: Администраторы Сообщений: 23266 Регистрация: 23.5.2008 Вставить ник Цитата Из: Northern Ural Мотоцикл: Triumph Tiger 800 XCx 2016 Репутация: 140
|
SD250, наверно надо зажимать между двумя толстыми (10мм скажем) листами.
Полезно: 0
Вредно: 0
|
|
|
|
|
18.4.2009, 18:45
Сообщение
#23
|
|
|
Сильно заинтересован Группа: Пользователи Сообщений: 598 Регистрация: 29.5.2008 Вставить ник Цитата Мотоцикл: Djebel 200 '93, XC 250 '01 Репутация: 6
|
я делал площадку под номер из нержавейки, и для винтов делал углубления с помощью тисков.......немного топорно получилось, но я думаю при желании можно наловчиться
Полезно: 0
Вредно: 0
|
|
|
|
|
19.4.2009, 10:47
Сообщение
#24
|
|
 Живёт здесь Группа: Пользователи Сообщений: 1147 Регистрация: 24.1.2009 Вставить ник Цитата Из: Kazan Мотоцикл: EXC 350-F 13г. XR250R-2 04г. Репутация: 13
|
Можно попробовать положить стальной шарик от подшипника большого, на него заготовку, на заготовку обрезок трубы(диаметр прийдется подбирать) и по трубе приложить как следует кувалдой! Правда с нержавейкой толщиной более 1мм так вряд ли прокатит!
Полезно: 0
Вредно: 0
|
|
|
|
|
20.4.2009, 9:38
Сообщение
#25
|
|
|
Живёт здесь Группа: Свои Сообщений: 2898 Регистрация: 24.4.2008 Вставить ник Цитата Из: Владивосток Мотоцикл: Honda Tact Репутация: 33
|

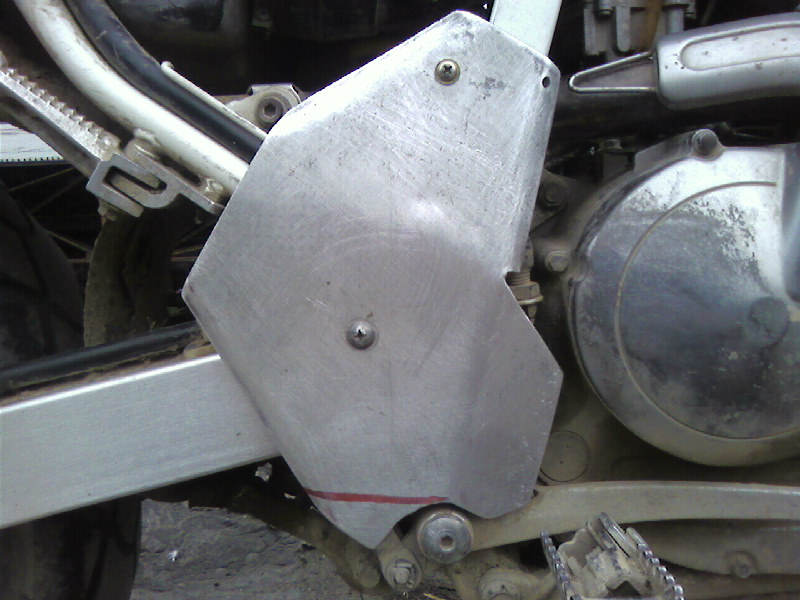

вот,зделал по вашим "чертежам":
  немогу определиться,срезать с низу где красная черта или так оставить?как считаете? Полезно: 0
