Сообщение
#201
|
|
 Сильно заинтересован  Группа: Эндуристы Сообщений: 436 Регистрация: 18.5.2015 Вставить ник Цитата Из: Шатура Мотоцикл: DJEBEL 250 01, F700GS 15 Репутация:  19
 |
-------------------- У России всегда великое прошлое и еще более великое будущее. А вот с настоящим сложнее.
Полезно: 0
Вредно: 0
|
|
|
|
18.1.2022, 12:41
Сообщение
#202
|
|
 Живёт здесь Группа: Свои Сообщений: 1167 Регистрация: 19.9.2020 Вставить ник Цитата Из: Великий Новгород Мотоцикл: Репутация: 14
|
У меня уже напечатано под 12 магнитов
Полезно: 0
Вредно: 0
|
|
|
|
|
12.2.2022, 10:49
Сообщение
#203
|
|
 Сильно заинтересован Группа: Эндуристы Сообщений: 143 Регистрация: 8.10.2020 Вставить ник Цитата Из: СПБ Мотоцикл: Xr400sm 2008 DR250 1995 Год рама SJ45 Репутация: 0
|
Цитата(ontonovich @ 18.1.2022, 9:41)  У меня уже напечатано под 12 магнитов Кто нибудь сможет помочь напечатать детальки? И можно все это реализовать не с родной приборкой, а с алика просто электронный спидометр -------------------- Xr400sm 2008г
Полезно: 0
Вредно: 0
|
|
|
|
|
12.2.2022, 10:56
Сообщение
#204
|
|
 Матёрый Группа: Свои Сообщений: 9636 Регистрация: 29.10.2013 Вставить ник Цитата Из: Пермский край д. Ирьяк Мотоцикл: Yamaha XT - 350 1985г. Репутация: 90
|
Andreyspb
Если ставить спидометр с Али ,то отдельно от от родной приборки? Если родная приборка рабочая, то наверное лучше сделать чтоб родной спидометр показывал... Или ставить приборку с Али или ещё иоткуда, типа вапор,косо. . В них есть всё для установки.. включая магнитик. -------------------- при всём моём законном уважении, по улицам хожу не так как все,поправ собой все правила движения - по встречной пешеходной полосе
тому я вижу лишь одну причину, простую как колумбово яйцо,идя в потоке - видишь только спины , идя навстречу - видишь всех в лицо... Полезно: 0
Вредно: 0
|
|
|
|
|
12.2.2022, 15:08
Сообщение
#205
|
|
|
Живёт здесь Группа: Свои Сообщений: 1167 Регистрация: 19.9.2020 Вставить ник Цитата Из: Великий Новгород Мотоцикл: Репутация: 14
|
Цитата(Andreyspb @ 12.2.2022, 10:49) Кто нибудь сможет помочь напечатать детальки? https://3dprint.alexgyver.ru Полезно: 0
Вредно: 0
|
|
|
|
|
12.2.2022, 15:22
Сообщение
#206
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 143 Регистрация: 8.10.2020 Вставить ник Цитата Из: СПБ Мотоцикл: Xr400sm 2008 DR250 1995 Год рама SJ45 Репутация: 0
|
Цитата(Фаныч @ 12.2.2022, 7:56) Andreyspb Если ставить спидометр с Али ,то отдельно от от родной приборки? Если родная приборка рабочая, то наверное лучше сделать чтоб родной спидометр показывал... Или ставить приборку с Али или ещё иоткуда, типа вапор,косо. . В них есть всё для установки.. включая магнитик. Спасибо Вот нашёл koso db01r не понятно у косо как то магниты крепятся не как у вапора и пишут что показания спидометра немного тормозят... у меня dr250r у меня механический спидометр круглый и больше ничего, так бы от Джебеля воткнул, но теперь понимаю что лучше найти вапор или косо И ещё мне кажется если сделать как пишут выше с изготовлением на 3д принтере как то точнее что ли показания будут или ошибаюсь? -------------------- Xr400sm 2008г
Полезно: 1
Вредно: 0
|
|
|
|
|
12.2.2022, 18:05
Сообщение
#207
|
|
 Главный Группа: Администраторы Сообщений: 53710 Регистрация: 18.4.2008 Вставить ник Цитата Из: В. Новгород Мотоцикл: Suzuki Djebel 250 GPSver 98 г., был. Репутация: 350
|
Цитата(Andreyspb @ 12.2.2022, 15:22) как то точнее что ли показания будут или ошибаюсь? Теоретически - точнее. В стоке трос даёт определённый разброс.Но это теоретически, потому что как на самом деле, сказать сложно. Обычно конструкцию городят, чтобы уйти от проблемного узла редуктора. -------------------- Жить надо так, чтобы товарищ майор восхищённо цитировал Сергея Викторовича.
Полезно: 0
Вредно: 0
|
|
|
|
|
12.2.2022, 18:27
Сообщение
#208
|
|
|
Матёрый Группа: Свои Сообщений: 9636 Регистрация: 29.10.2013 Вставить ник Цитата Из: Пермский край д. Ирьяк Мотоцикл: Yamaha XT - 350 1985г. Репутация: 90
|
Andreyspb чтоб тебе от Джебела воткнуть, то надо рабочую приборку от Джебела электронную, напечатать ту хрень. И возможно ещё что то... Не помню..
Ты имеешь ввиду что хрень с 12 магнитами будет точнее Косовской с 1 магнитом? Теоретически да, на малых скоростях.. а так несущественно. -------------------- при всём моём законном уважении, по улицам хожу не так как все,поправ собой все правила движения - по встречной пешеходной полосе
тому я вижу лишь одну причину, простую как колумбово яйцо,идя в потоке - видишь только спины , идя навстречу - видишь всех в лицо... Полезно: 0
Вредно: 0
|
|
|
|
|
12.2.2022, 20:39
Сообщение
#209
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 143 Регистрация: 8.10.2020 Вставить ник Цитата Из: СПБ Мотоцикл: Xr400sm 2008 DR250 1995 Год рама SJ45 Репутация: 0
|
Цитата(Фаныч @ 12.2.2022, 15:27) Andreyspb чтоб тебе от Джебела воткнуть, то надо рабочую приборку от Джебела электронную, напечатать ту хрень. И возможно ещё что то... Не помню.. Ты имеешь ввиду что хрень с 12 магнитами будет точнее Косовской с 1 магнитом? Теоретически да, на малых скоростях.. а так несущественно. Ну вообщем убедили, тогда не буду выдумывать и возьму косовскую просто! А вот ещё вопрос : меня тут убеждают просто вело комп купить и датчик на спицы... ну зато дёшево, новая, и время хоть показывает -------------------- Xr400sm 2008г
Полезно: 0
Вредно: 0
|
|
|
|
|
12.2.2022, 20:55
Сообщение
#210
|
|
|
Матёрый Группа: Свои Сообщений: 9636 Регистрация: 29.10.2013 Вставить ник Цитата Из: Пермский край д. Ирьяк Мотоцикл: Yamaha XT - 350 1985г. Репутация: 90
|
Цитата(Andreyspb @ 12.2.2022, 22:39) Ну вообщем убедили, тогда не буду выдумывать и возьму косовскую просто! А вот ещё вопрос : меня тут убеждают просто вело комп купить и датчик на спицы... ну зато дёшево, новая, и время хоть показы Если только для спидометра, то да. Ну время показывает, температуру на улице... А если нужна полноценная приборка - спидометр,одометр,тахометр, сигнальные лампы поворотников,света,нейтрали... Тогда приборку.. -------------------- при всём моём законном уважении, по улицам хожу не так как все,поправ собой все правила движения - по встречной пешеходной полосе
тому я вижу лишь одну причину, простую как колумбово яйцо,идя в потоке - видишь только спины , идя навстречу - видишь всех в лицо... Полезно: 0
Вредно: 0
|
|
|
|
|
1.6.2022, 22:17
Сообщение
#211
|
|
|
Живёт здесь Группа: Свои Сообщений: 1167 Регистрация: 19.9.2020 Вставить ник Цитата Из: Великий Новгород Мотоцикл: Репутация: 14
|
Цитата(seven-dx @ 22.2.2019, 13:43) Третья деталь устанавливается в приборной панели вместо оптического датчика. К ней будет прикручиваться трос. стоит дополнить, что понадобятся 2 гайки М3 для внедрения в деталь Полезно: 0
Вредно: 0
|
|
|
|
|
2.6.2022, 19:19
Сообщение
#212
|
|
|
Живёт здесь Группа: Свои Сообщений: 1167 Регистрация: 19.9.2020 Вставить ник Цитата Из: Великий Новгород Мотоцикл: Репутация: 14
|

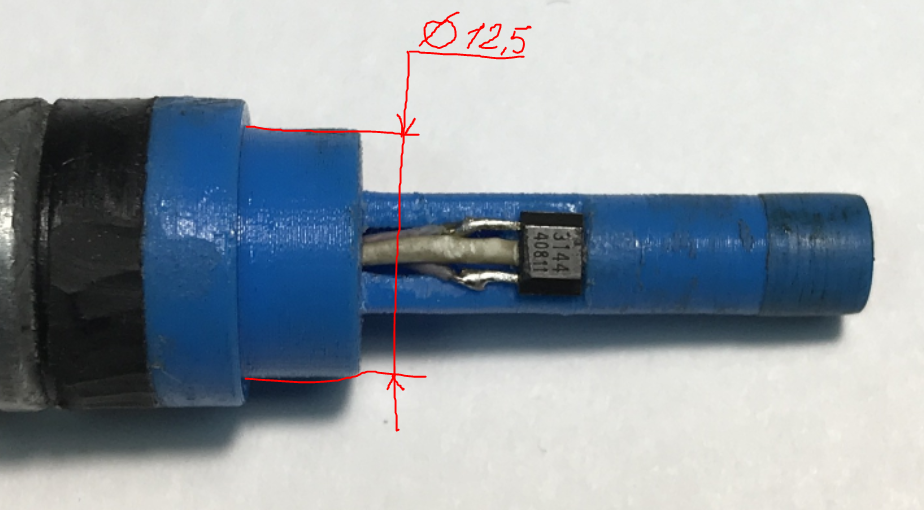

Что-то не так с размерами
 Оказалось, диаметр 12,5 велик, пришлось обтачивать (возможно, так напечатали и в модели правильные 12 мм)
Полезно: 0
Вредно: 0
|
|
|
|
|
5.6.2022, 13:20
Сообщение
#213
|
|
|
Живёт здесь Группа: Свои Сообщений: 1167 Регистрация: 19.9.2020 Вставить ник Цитата Из: Великий Новгород Мотоцикл: Репутация: 14
|

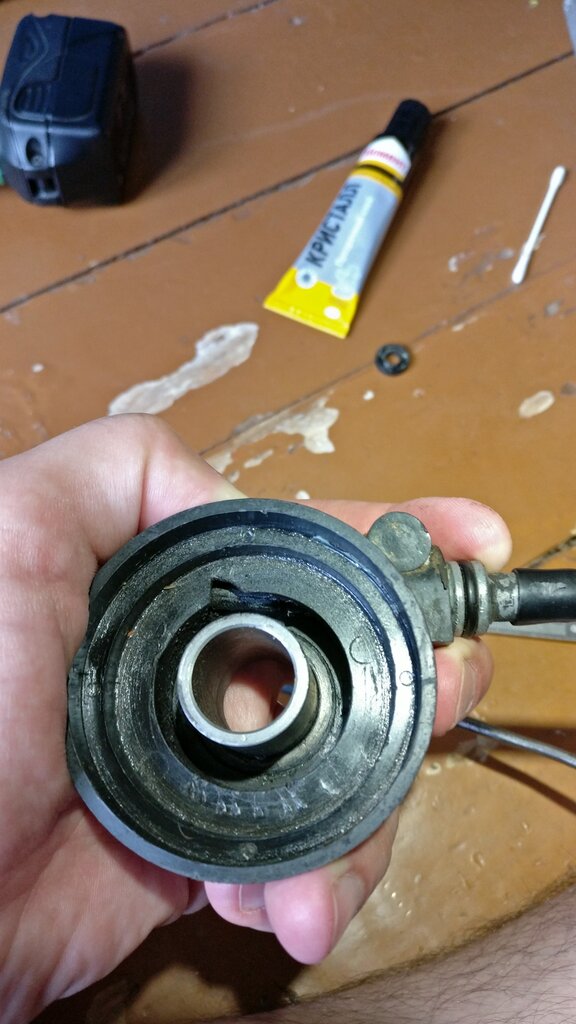

Собрал, работает. По поводу датчика 3144 могу дополнить, что лицевая и тыльная стороны реагируют на разные полюса магнитов, т.е. можно ставить магниты как-нибудь, главное в одинаковом положении, а потом расположить датчик той стороной, которая реагирует.
Полезно: 0
Вредно: 0
|
|
|
|
|
23.8.2022, 23:50
Сообщение
#214
|
|
 Заглянул Группа: Пользователи Сообщений: 1 Регистрация: 5.11.2019 Вставить ник Цитата Из: Новороссийск Мотоцикл: Репутация: 0
|
Вдруг кому пригодится, для подключения проводов к плате можно использовать
Розетка на кабель EHR-3, 1шт контакты для розеток EHR SEH-001T-P0.6 3шт Результат:
Полезно: 0
Вредно: 0
|
|
|
|
|
24.8.2022, 9:01
Сообщение
#215
|
|
 Весьма заинтересован Группа: Эндуристы Сообщений: 81 Регистрация: 14.6.2018 Вставить ник Цитата Из: Беларусь Борисов Мотоцикл: Suzuki DR-Z400S КТМ 990 Репутация: 8
|
Переделал себе таким образом привод спидометра на DRZете.. После доработки уже проехал 20000км и прошёл два больших путешествия. Полёт нормальный. Классная идея выбросить механически изнашиваемые детали.
Полезно: 0
Вредно: 0
|
|
|
|
|
24.8.2022, 19:56
Сообщение
#216
|
|
|
Живёт здесь Группа: Свои Сообщений: 1167 Регистрация: 19.9.2020 Вставить ник Цитата Из: Великий Новгород Мотоцикл: Репутация: 14
|
У меня разница с GPS 2 км/ч после переделки (ну тут, конечно, от резины еще зависит).
Полезно: 0
Вредно: 0
|
|
|
|
|
8.12.2022, 14:46
Сообщение
#217
|
|
 Сильно заинтересован Группа: Эндуристы Сообщений: 187 Регистрация: 23.1.2020 Вставить ник Цитата Из: Кёниг Мотоцикл: Балтмоторс 250 эндуро (был) Suzuki Djebel 250XC 2007 Репутация: 6
|
Актуальная ссылка на магниты 2х3 https://aliexpress.ru/item/1005002652218577.html
На самом деле они длинной 2,5мм, но и пофиг. -------------------- Полезно: 0
Вредно: 0
|
|
|
|
|
8.12.2022, 22:07
Сообщение
#218
|
|
 Сильно заинтересован Группа: Эндуристы Сообщений: 516 Регистрация: 2.11.2019 Вставить ник Цитата Из: Уфа Мотоцикл: Kawasaki KSR80 1996, Suzuki Djebel 250XC 1996 Репутация: 47
|
Цитата(Vladikas @ 8.12.2022, 16:46) Актуальная ссылка на магниты 2х3 Есть дешевле, но дольше ждать: https://aliexpress.ru/item/1005001854858254...000017866210453 Полезно: 0
Вредно: 0
|
|
|
|
|
9.12.2022, 20:37
Сообщение
#219
|
|
|
Весьма заинтересован Группа: Эндуристы Сообщений: 37 Регистрация: 12.11.2017 Вставить ник Цитата Из: Геленджик Мотоцикл: Suzuki DR250 Репутация: 2
|
Прикольно конечно только вот что-то не пойму насколько это рационально если можно сейчас просто положить телефон и по GPS узнать скорость
Полезно: 0
Вредно: 0
|
|
|
|
|
9.12.2022, 22:38
Сообщение
#220
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 516 Регистрация: 2.11.2019 Вставить ник Цитата Из: Уфа Мотоцикл: Kawasaki KSR80 1996, Suzuki Djebel 250XC 1996 Репутация: 47
|
это рационально по ряду соображений, и дело не только в скорости:
- приборка Джебеля показывает +5% к реальной скорости, что снижает риск случайно попасть на камеру. - контроль остатка топлива по одометру на приборке прост и удобен. Я обычно заправляюсь под пробку и сбрасываю второй одометр. Знаю точно, что на 400 км. мне хватит. Телефон может это не запомнить. - учитывать общий пробег бывает нужно тем, кто обслуживает аппарат. Приборка в этом случае удобнее телефона. - приборка не нуждается в дополнителных креплениях, она изначально надежно установлена. Если просто положить телефон - он улетит. - не на любом телефоне можно что-то увидеть под прямыми солнечными лучами. Полезно: 1
Вредно: 0
|
|
|
|
|
10.12.2022, 19:50
Сообщение
#221
|
|
|
Главный Группа: Администраторы Сообщений: 53710 Регистрация: 18.4.2008 Вставить ник Цитата Из: В. Новгород Мотоцикл: Suzuki Djebel 250 GPSver 98 г., был. Репутация: 350
|
Цитата(ksr @ 9.12.2022, 22:38) Если просто положить телефон - он улетит. Если его прикрепить на спец крепление, он может испортиться от вибраций, быть залитым водой, выпасть из крепления, при попытках подзаряжать на ходу, выломаться гнездо зарядки.И телефон (смартфон) предназначен немного для другого. GPS там опция, а не основная функция. -------------------- Жить надо так, чтобы товарищ майор восхищённо цитировал Сергея Викторовича.
Полезно: 0
Вредно: 0
|
|
|
|
|
31.1.2023, 15:04
Сообщение
#222
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 187 Регистрация: 23.1.2020 Вставить ник Цитата Из: Кёниг Мотоцикл: Балтмоторс 250 эндуро (был) Suzuki Djebel 250XC 2007 Репутация: 6
|

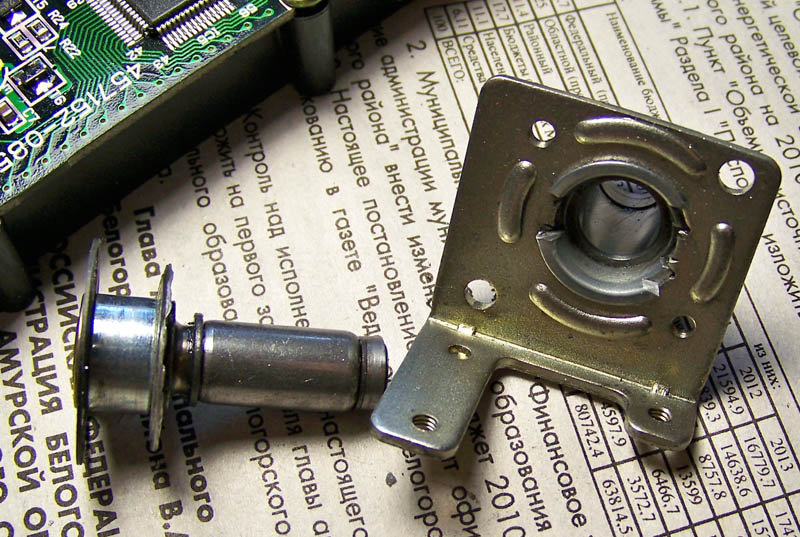

Цитата(Preds @ 25.5.2021, 12:39) ...  Или что бы вытащить эту круглую фиговину его надо сломать? Как это разобрать до такого состояния. Пытался отвёртками с боков поддеть и не идёт. Страшно. -------------------- Полезно: 0
Вредно: 0
|
|
|
|
|
31.1.2023, 15:20
Сообщение
#223
|
|
 Матёрый джебеловод Группа: Свои Сообщений: 6238 Регистрация: 22.7.2013 Вставить ник Цитата Из: Саратов Мотоцикл: Suzuki DR-Z400S  Репутация: 22
|
Приборка на джебелях и дрз мне оч нравится. По началу было не привычно после стрелочки, но два одометра, часы и пара таймеров -просто пушка.
Полезно: 0
Вредно: 0
|
|
|
|
|
18.2.2023, 23:26
Сообщение
#224
|
|
|
Сильно заинтересован Группа: Эндуристы Сообщений: 187 Регистрация: 23.1.2020 Вставить ник Цитата Из: Кёниг Мотоцикл: Балтмоторс 250 эндуро (был) Suzuki Djebel 250XC 2007 Репутация: 6
|
Сделал вот такой разъёмный вариант. Сегодня установил, завтра протестирую. Так-то колесо крутанул спидометр показывает.
  Не был уверен в том есть ли подтяжка к плюсу на плате приборки, поэтому сделал дополнительную подтяжку. Так же плюс на датчик подал через резистор 100 Ом, вдруг кз будет.  Винты утопил впотай, чтоб резиновое колечко нормально прижалось гайкой.  -------------------- Полезно: 0
Вредно: 0
|
|
|
|
|
19.2.2023, 11:25
Сообщение
#225
|
|
|
Весьма заинтересован Группа: Эндуристы Сообщений: 81 Регистрация: 14.6.2018 Вставить ник Цитата Из: Беларусь Борисов Мотоцикл: Suzuki DR-Z400S КТМ 990 Репутация: 8
|
А я провод в рубашку от троса поместил. Меньше шансов что оборвёшь
Полезно: 0
Вредно: 0
|
|
|
|
|
