XR600R, электрика Опции

[LILO]

С генератора выходят три провода:
зеленый - масса
черный/красный - на зажигание
белый/желтый - все остальное, на нем сидит РР AC.

Цепи постоянного тока и второго РР DС не наблюдается.
При этом фара с переключателем ближний/дальний, сзади габарит и стоп, есть разводка под поворотники, переключалка поворотов на руле.
Поворотники прежний хозяин снял. В планах их вернуть на место, два есть, еще два надо купить.
Есть родное двухконтактное реле поворотов. Я так понимаю оно переменного тока?

Из постов на форуме вроде как следовало, что это у американцев проводка в зачаточном состоянии. Переменка онли, нет поворотов, дальнего света.
А у японцев полная светотехника, две силовых обмотки на генераторе, две цепи AC+DC.
Интересно, что это за модификация. И где бы схему на него нормальную взять?
Пока из того что нашел, более менее на правду похоже вот это

[LILO]

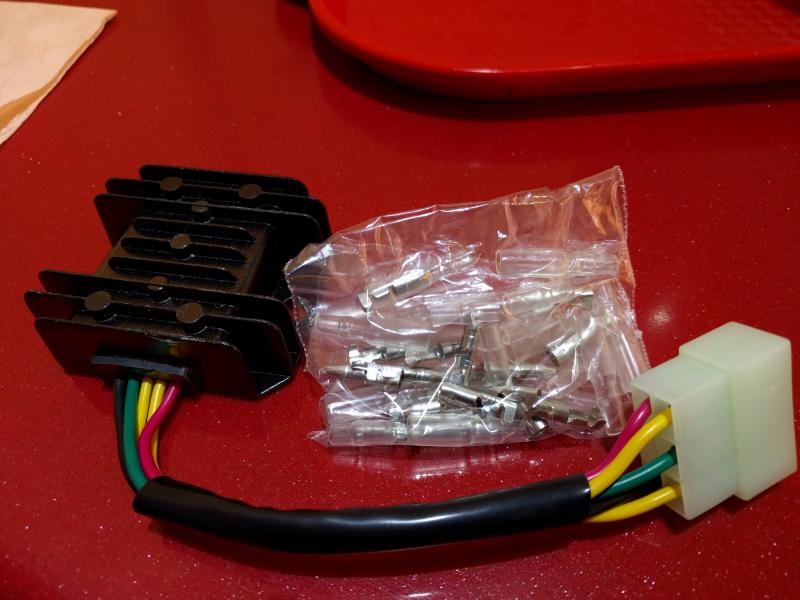

Будем имплантировать )

[windrider]

Как прошла имплантация?
У моего японец (прежний хозяин) тоже снял РР, который должен выдавать постоянку и поставил перемычку.
Проездил я так уже десять лет и не заморачивался (поворотники и гудок снял как излишество)

[LILO]

Как прошла имплантация?

Провально ))
Китайское РР работает, но сильно греется, перегревается и отрубается.
Купил TrailTech http://www.trailtech.net/electrical/electr...ries/7004-rr150
Но пока не поставил.
