Устроил мне XR400R очередной прикол ., При снятии крышки. Опции

[Михаил 789]

Владею данным аппаратом более 4-х лет, до этого были куча советских. DR250R , КТМ525 , Иксерку перебирал до винтика, включая переспицовку обоих колёс, замена внутренностей амморта, внутренностей гидравлики вилки, короче все в двигателе перебиралось до винтика, - шестерни- подшипника.

Ладно. не суть.

Такой приколюхи я не ожидал.Маслонасос брал целиком на Импекс-Джапане, все оригинал. Маслонасосу около 2 лет (15 000км пробега.) И при снятии правой крышки двигателя обнаружил такой вот прикол.





Заглушечка . сначала подумал я. Потом глянул на старый маслонасос. От него, обратного клапана. Эта приколюха выскочила из обратного клапана маслонасоса, и аккурат перекрыла канал. В самом седле клапана отверстие около Ф=2мм. Естественно все с приколами типа потери давления масла и проч... Но хоть не задрало коромысла и распредвал, как было уже когда то ..


СТОП! эту заглушку я сам мог выдуть компрессором.(вчера) но Соитиро Хонде - не зачёт. Нельзя же так. ...

[IVANYCH]

Суть в следующем.
Система смазки воздушных двигателей Хонда принципиальна практический одинакова с 1983 года.

В основе 2-х контурный насос один контур которого качает масло из картера в раму (где оно остывает) а второй из рамы холодное масло через филтр качает на смазку мотора. Могут быть некоторые отличия по смазке коробки и входах выходах у насоса, но это нюансы.

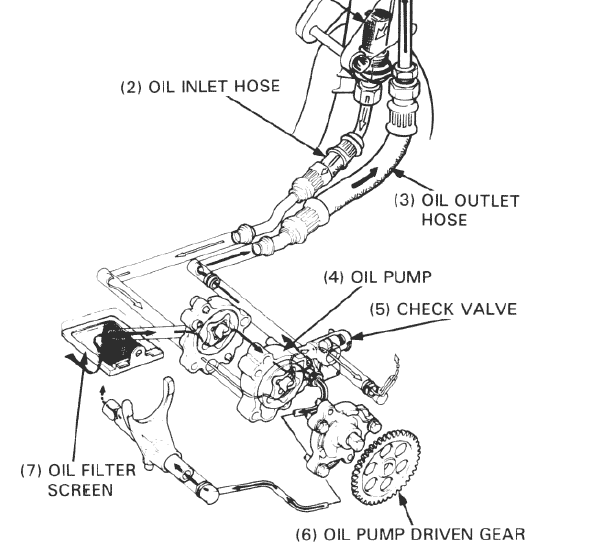

В мануале XR400 есть схемка смазки двигателя но она не очень информативна для понимания работы насоса и клапана.

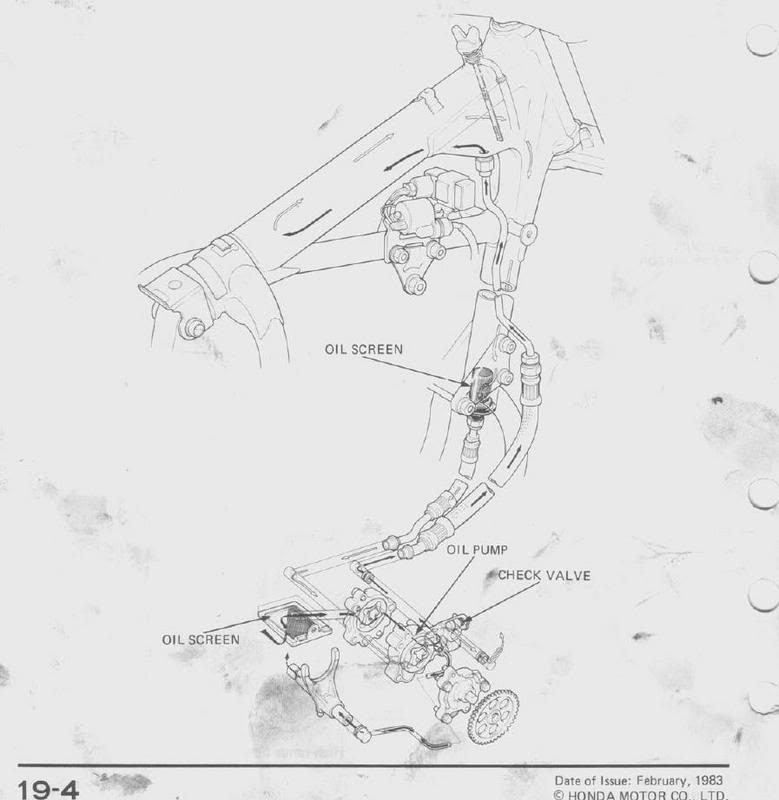

Вот старая схема с 500/600 мотора



Задача этого маленького клапаночка не дать слиться маслу из рамы в картер при не работающем двигателе, а не из фильтра. Если клапанок исправно работает масло остаётся в раме насос всегда заполнен и в момент пуска сразу получаем полноценную подачу ко всем узлам.
Если клапан износился и масло из рамы ушло, то пока оно пройдет через раму и заполнит все полости насоса первого контура мотор будет смазываться "пузырями"
Если же резинки вообще нет, то к "пузырям" прибавляется ещё и постоянный дополнительный слив части масла обратно в картер через отверстие в штоке.
Поршенёк и резинка эти одни и те же на большинстве ( а может и на всех ) 250/350/400/500/600/650 моторах с 1983 года.

Думаю, что ключевым моментом истории было "дунуть компрессорм"
