Привет всем!

Вроде провод к датчику идет не правильно, он должен проходить по каналу который внизу, и его контролит пластина, иначе перерубит магнитом.

[Anatoly Ride]

Вроде провод к датчику идет не правильно, он должен проходить по каналу который внизу, и его контролит пластина, иначе перерубит магнитом.

По какому каналу? И как перерубит магнитом?

[kuzmich]

По какому каналу? И как перерубит магнитом?

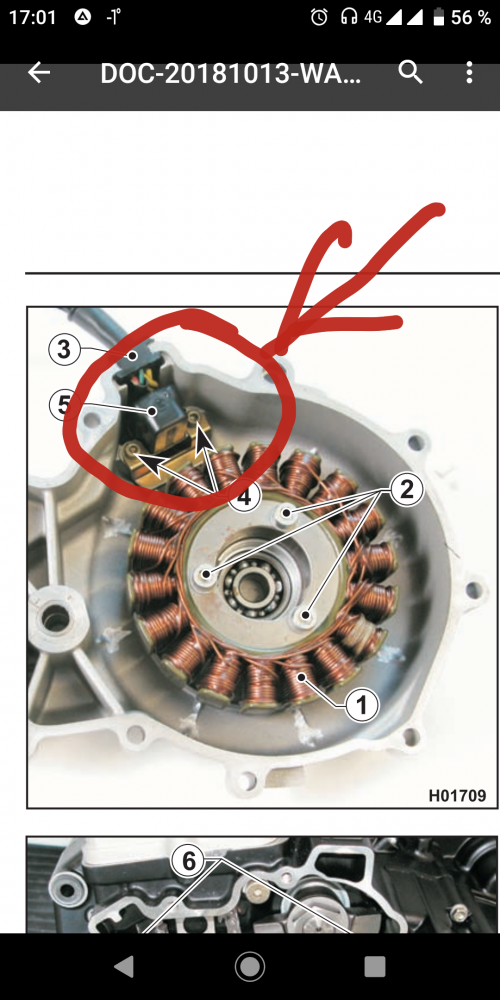

Смотри как правда это не джебель, но так же сделано на всех мото практически, провод проходит обычно под датчиком, и сверху его прикрывает пластина-арка как ты называешь, иначе его перебьет магнитом-магнето.



Ты поставил неправильно пластину, она стоит по другому, прикрывая жгут проводов, и прижимая его к крышке, сам жгут проходит под датчиком.

[Anatoly Ride]

Смотри как правда это не джебель, но так же сделано на всех мото практически, провод проходит обычно под датчиком, и сверху его прикрывает пластина-арка как ты называешь, иначе его перебьет магнитом-магнето.



Ты поставил неправильно пластину, она стоит по другому, прикрывая жгут проводов, и прижимая его к крышке, сам жгут проходит под датчиком.

А, пластиной этой вниз, главное чтоб под датчиком проходил?
А то что он под самой обмоткой ничего? Там его больше некуда деть.

[Фаныч]

Anatoly Ride у тебя ротор оденется? В провода не упрется?

[kuzmich]

А, пластиной этой вниз, главное чтоб под датчиком проходил?
А то что он под самой обмоткой ничего? Там его больше некуда деть.

Провод выходит из генератора и ибет по каналу, его четко видно к датчику вплотную к крышке, пластина-арка стоит вниз, и прижимает провод к крышке, провод проходит под датчиком при этом. Раскрути два винта, и установи все как надо.

[Anatoly Ride]

Провод выходит из генератора и ибет по каналу, его четко видно к датчику вплотную к крышке, пластина-арка стоит вниз, и прижимает провод к крышке, провод проходит под датчиком при этом. Раскрути два винта, и установи все как надо.

Попробую завтра.

Anatoly Ride у тебя ротор оденется? В провода не упрется?

Не знаю) А куда их еще деть?.

[kuzmich]

Anatoly Ride
Прикол в том что у тебя и сама генератор стоит вверх ногами, провода под ним все, ваще все под ним, у крышки, там даже место для них свое,.
Посмотри на мою картинку, ты видишь провода?
Все раскрути, переверни генератор, провода пусти по каналам которые там есть, каналы, это выемки в крышке, у тебя ничего не должно торчать.

[Фаныч]

Я не знаю вид ротора джебела, и разу не видел. Но что то в твоем фото не так. Ведь ротор должен одеться на статор чтоб магниты были у вершин катушек, ну где у тебя зелененькое. А раз провода идут сверху , то он не оденется. Мне почему то кажется что силовые провода от катушек должны уходить вниз, тоесть выходить и проходить под статором а не над ним. Я про силовые говорю. Кузьмич как я понял говорит то же самое, только про провод зажигания.

[kuzmich]

Кузьмич как я понял говорит то же самое, только про провод зажигания.

Ну да, у него и гена вверх-ногами) Крышка бы не оделась на магнит при сборке, но если киянкой пристучать....то сможет.

[Фаныч]

Прикол в том что у тебя и сама генератор стоит вверх ногами, провода под ним все, ваще все под ним, у крышки, там даже место для них свое,.

Тоже была мысль что ротор стоит наоборот...

[kuzmich]

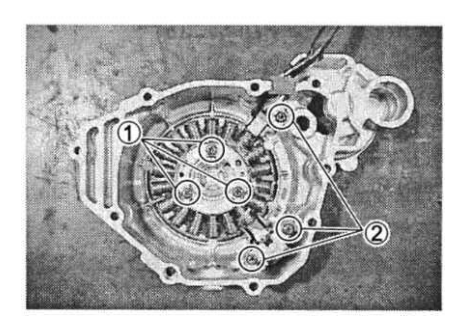

Это картинка из мануала, качество конечно....но видно.

[Фаныч]

Тьфу блин, статор.... Извиняюсь...

[Anatoly Ride]

Anatoly Ride
Прикол в том что у тебя и сама генератор стоит вверх ногами, провода под ним все, ваще все под ним, у крышки, там даже место для них свое,.
Посмотри на мою картинку, ты видишь провода?
Все раскрути, переверни генератор, провода пусти по каналам которые там есть, каналы, это выемки в крышке, у тебя ничего не должно торчать.

А, понял. Переверну завтра.

Это картинка из мануала, качество конечно....но видно.

Мля, повезло что не ту прокладку прислали)))

[Фаныч]

Мля, повезло что не ту прокладку прислали)))

Между серым веществом и черепной коробкой? )))))

[Anatoly Ride]

Между серым веществом и черепной коробкой? )))))

Там все норм, там у меня герметик)

Я никогда в глаза эти обмотки не видел, всё в первый раз)

[Фаныч]

Так это... Ежли нет памяти, то перед разборкой фотографируешь. Ежли нет фотика, то рисуешь в тетрадке, ежли нет тетрадки, царапаешь гвоздем на стене гаража, ежли нет гаража, царапаешь на бензобаке....)))))

Там все норм, там у меня герметик)

блин,качественный... Локтайт скорее всего...)))))

[Anatoly Ride]

Так это... Ежли нет памяти, то перед разборкой фотографируешь. Ежли нет фотика, то рисуешь в тетрадке, ежли нет тетрадки, царапаешь гвоздем на стене гаража, ежли нет гаража, царапаешь на бензобаке....)))))

блин,качественный... Локтайт скорее всего...)))))

На бензобаке упаси господь! У меня там даже наклеечки почти в идеале.

Насчет фоткать, теперь уже запомнил так и буду делать. Я просто так утомился снимая его, что забыл зафоткать.

Так это... Ежли нет памяти, то перед разборкой фотографируешь. Ежли нет фотика, то рисуешь в тетрадке, ежли нет тетрадки, царапаешь гвоздем на стене гаража, ежли нет гаража, царапаешь на бензобаке....)))))

блин,качественный... Локтайт скорее всего...)))))

Вопрос теперь как еще эту прокладку так удержать чтобы она идеально ровно встала.
Тяжело будет одновременно и крышку надевать и следить чтобы прокладка не съехала где-нибудь.
тем более там где катушка он все ровно просто так не лезет, подбивать нужно.

Причина редактирования: попытки обойти антимат фильтр заканчиваются всегда внезапно! car-bon

[Фаныч]

Ну обычно есть направляющие, на них и садишь прокладку. Ежли нет, что весьма странно, то мажешь чем угодно. Тонким слоем.

[Anatoly Ride]

Ну обычно есть направляющие, на них и садишь прокладку. Ежли нет, что весьма странно, то мажешь чем угодно. Тонким слоем.

А в том месте где провода выходят и резинка стоит?

[Фаныч]

Ну там же у тебя резинка, прожмется при установке крышки. Где то здесь читал что герметиком мазюкают то место.
Да емаё, здесь на форуме всё описано,расписано для джебела. Почитай просто. Я прежде чем зарегиться здесь много прочёл, хотя тогда был только мопед китайский. Даже есть где то мануал на джебел скачанный на жестком диске давно сгоревшего ноутбука. И щас читаю ,на телефоне. Ночью на машине уезжаю до интернета и читаю пока не усну, утром еду на работу....

[Nanchen]

Все установлено не правильно. Статор нужно развернуть проводами внутрь и индукционный датчик нужно снять и проложить провод под ним, затем он закрывается и фиксируется металлической пластиной. Герметиком мазать не нужно, с новой прокладкой резинка прижимается герметично. Уже две недели полет нормальный. Снимал первый раз, все подсказки нашел здесь на форуме.

[Anatoly Ride]

Всем привет.
Вообще капец.
Промучался с крышкой, поставил вроде, пришлось чуть на герметик прокладку посадить чтоб на месте стояла.
Дальше еще один клин.
Не ставится бендикс.

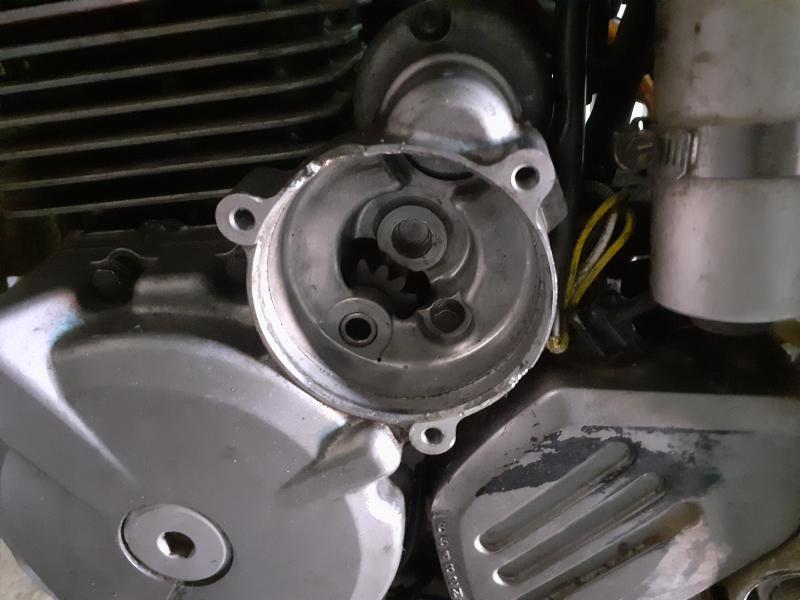

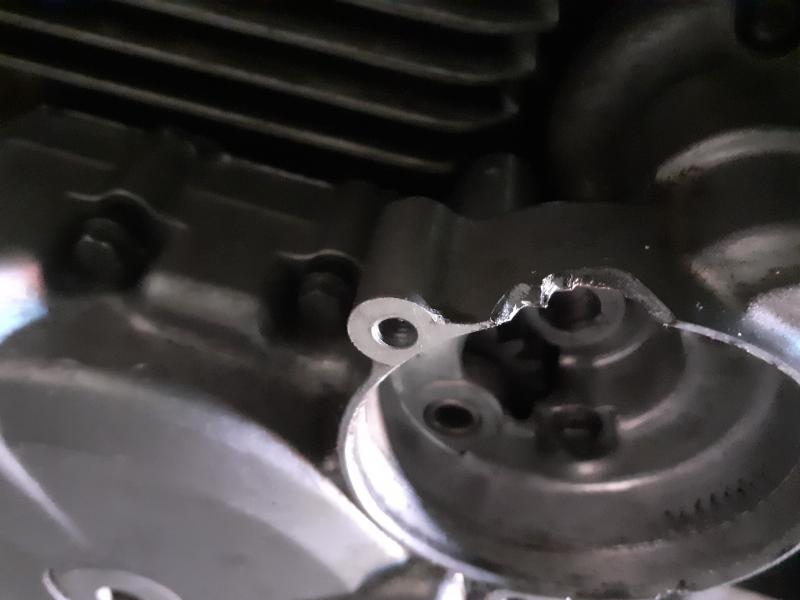

Короче решил чуть подбить нифига, выковыривал еще и кусок крышки зажигания отломил, походу теперь крышку нужно покупать.
Но по факту бендикс не ставится нифига, хотя вроде вся крышка стала норм.

[TommyTech]

стартер-обгонка это зло

[Anatoly Ride]

стартер-обгонка это зло

Мне б поконструктивней, чё делать-то?
Там же вроде капец всё просто, но не ставится.
