Разряд аккумулятора при простое мотоцикла Опции

[Rakshasik]

Владельцы джебелей, кому не лень, померьте пожалуста ток утечки в выключенном состоянии.

Может действительно у меня приборка жрет лишнего.

[xanypuk]

Если аккум 5 А*ч, то током в 1,8 мА он будет полностью высажен за......
5 / 0,0018 = 2778 часов или 115 дней.
Даже если аккумулятор заряжен до половины, его хватит на 57 дней питания часов

Собственно разговор про это был, что ошибка в расчетах.
Полностью заряженный аккум (из того что у нас можно купить в магазинах, для любителей Зауралья уточняю что в мск) при таком разряде дай боже если через 2-3 недели сможет мотор завести.

[map]

Владельцы джебелей, кому не лень, померьте пожалуста ток утечки в выключенном состоянии.

Может действительно у меня приборка жрет лишнего.

я выше писал реальный ток утечки,с отключенной нагрузкой и приборкой.

[Rakshasik]

Полистал, не нашел.

[Сhestar]

Чем мой замер плох?

[Rakshasik]

для статистики интересуюсь

[ksr]

Полистал, не нашел.

В параллельной теме

это при отключении разъёма приборки. Именно 0,06 мА а не ампер! т.е. моя приборка потребляет 1,40-0.06= 1,34мА

Вчера залез в мышиное гнездо, вытянул из разъема приборки красный провод и намерил в разрыве 2,2 мА. Становится все интереснее, что там внутри происходит.

[ksr]

При отключенном разъёме приборки из аккумулятора утекает еще 0,95 мА. В итоге утечка выходит за лимит мануала.

[Rakshasik]

При отключенном разъёме приборки

У меня ноль

[ksr]

По поводу расхода заряда на приборку.

Исходные данные.

Полезная информация:
Исправный и чистый джебель потребляет в выключенном состоянии ток 1.8 миллиампер. С таким расходом аккум теряет 1/4 заряда за месяц.

Такое я намерил в старых версиях приборки. У них на колодке есть серый провод подсветки и стоячий стабилизатор внутри.
При питании 13,0 В ток потребления 1,70-1,75 мА.

Бывает панель нового типа, с лежачим стабилизатором. Серый провод отсутствует.
При питании 13,0 В ток потребления 1,33 мА.

Есть вариант, который мне еще не попадался с потреблением 0,44 мА, возможно, кем-то доработанный.

1.8 это очень много, в четыре раза больше моих показаний.

Вот про него ничего пока сказать не могу.

А по вариантам выше есть решение, пока не отработанное на практике. Желающие умерить аппетит приборки в 4-5 раз могут провести эксперимент самостоятельно.
Как говорят, чтобы корова меньше ела, ее надо меньше кормить.

Основным жруном в дежурном режиме является стабилизатор, выдающий 5 В для питания основных потребителей. Среди них есть пара чипов, которые способны мало потреблять и работать при пониженном напряжении. Это часовая микросхема и генератор частоты. Именно эти корпуса остаются в работе после выключения зажигания.

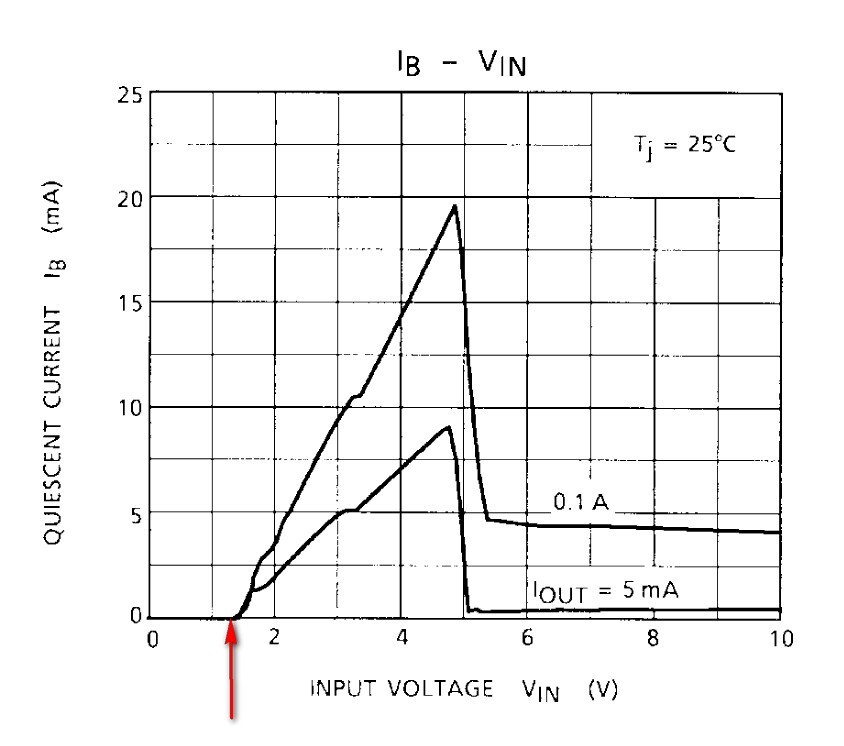

Идея в том, чтобы отключить стабилизатор, не перепахивая саму плату приборки. По графику с даташита видно, что стабилизатор перестает потреблять ток при снижении входного напряжения до примерно 1,33 В.



На практике выясняется, что при таком режиме напряжение без потерь доходит до микросхем генератора и часов. Более того, несмотря на выход за пределы (по документации 2 В минимально), генератор и часы остаются работоспособны. Разве что немного частота снижается, а вместе с ней суточный ход часов (1,2 - 1,5 сек в сутки).

Понизить напряжение до 1,33 В на входе стабилизатора несложно. Для этого достаточно ограничить резистором ток красного провода (постоянный плюс бортсети), чтобы его хватало только для работы генератора и часов. Вскрывать приборку необязательно, можно организовать вставку на колодке.

На трех приборках выяснил, что с резистором 33 кОм при 13 В потребление около 0,34 мА, работают устойчиво при снижении до 11 В и тока 0,28 мА.

Получается почти как у Хонды Бахи, у нее 0,26 мА.

[Vitalii1980]

Я на редкоиспользуемом каё просто обрезал постоянный плюс на приборку. Сбивается время, и суточный одометр. Но- на время хозяину плевать, он и на приборку не смотрит. Одометр тоже переживёт.
Есть идея сделать задержку выключения этого плюса часов на несколько. Кто навскидку прикинет- ёмкости конденсатора хватит?

[ksr]

У Хонды Бахи суммарная емкость накопительных конденсаторов 440 мкФ. В дежурном режиме этого хватает на 15-17 секунд. За это время можно поменять аккумулятор , не теряя показаний трипметров и хода часов.
На Джебелевских приборках емкости 470 мкФ хватит на 4-5 сек. А если посадить на голодное питание через резистор, то часы собьются сразу же при отключении.

Для чего нужна задержка на несколько часов?
