СуперШерпа: карбюратор;снятие и разборка ., Мануал хорошо, но по русски все же лучше))) Опции

[skorp777]

Неделю назад снимал и мыл карб на Шерпе, выкладываю описание сего несложного процесса. Сразу скажу, что снимать чуть сложнее, чем на Дж-200, но не сильно.Потребуются:
1,ВэДэшка и какой-нить спрэй для очистки карбов.
2.Несколько плоских отверток разной толщины и крестовая отвертка,+мелкие гаечные ключи- 10,12,14.
3.Тонкая прозрачная трубка 30 см длиной, подходит от капельницы.
4.Воздушный насос с наконечником для продувки.
5.Стираная х/б ветошь, не оставляющая ворса.
6.2 надфиля- плоский и круглый.
Разбираем в следующем порядке:
1.Снимаем пластиковые боковинки и седло, отсоединяем от карба трубки, идущие к бензокрану, и снимаем бак.
2.Снимаем экологическую приблуду слева от карба. Если нет желания её ставить обратно- думаем, как заглушить трубки.
3.На руле снимаем рукоятку пускового обогатителя,окручивая пластмассовую гайку, вытаскиваем рукоятку с тросиком из крепления,проводим её в хомуты под бензобаком и выводим к карбюратору. Вместе с тросиком, отсоединять тросик не надо, ибо это легче сделать на снятом карбюраторе.
4.Отсоединяем тросики газа, вначале передний, потом задний. Просто отвинчиваем нижние гайки на наконечниках тросов, вытаскиваем их и вынимаем бобышки на концах тросиков из отверстий под них.
5.Отвинчиваем болтики на хомутах патрубков, и начинается самое интересное. Сдвигая и покачивая карб, его надо поочередно вынуть из резиновых патрубков. Эйрбокс назад сдвинуть почти невозможно, ибо он одно целое с задним крылом.У меня получилось снять карб, только открутив передний патрубок от головки, вынув его, и только потом карб вылез. В общем, сей процесс напоминает бортирование покрышки.
6.Подсоединяем карб к стоящему на какой-нит подставке бензобаку и открываем кран в положение "PRI".В этом случае бензин поступает независимо от наличия разрежения в вакуумной трубке бензокрана.К сливному штуцеру поплавковой камеры подсоединяем прозрачный шланг, откручиваем сливной болт и проверяем уровень топлива в поплавковой камере. Он должен быть на 0,5-2 мм выше разьема крышки поплавковой камеры.Далее несем карбюратор на чистый освещенный стол и приступаем к разборке-промывке.Первым делом высверливаем довольно толстую латунную заглушку винта качества.Она с отверстием, сидит плотно, подковырнуть не получилось. Сверлим осторожно, помня, что новый карб на мегазипе стоить порядка 25 тыр.
далее очищаем карбюратор снаружи, и разбираем. Снимаем крышку поплавковой камеры, крышку диафрагмы, выкручываем пластиковую гайку в месте входа троса обогатителя, снимаем пластиковую крышку с другой стороны- осторожно, под ней пружина и тонкая резиновая диафрагма, по видимому, относящаяся к пусковому устройству.Если винтики закисли- ВэДэшка в помощь, правильно подбираем отвертку, и не торопимся.

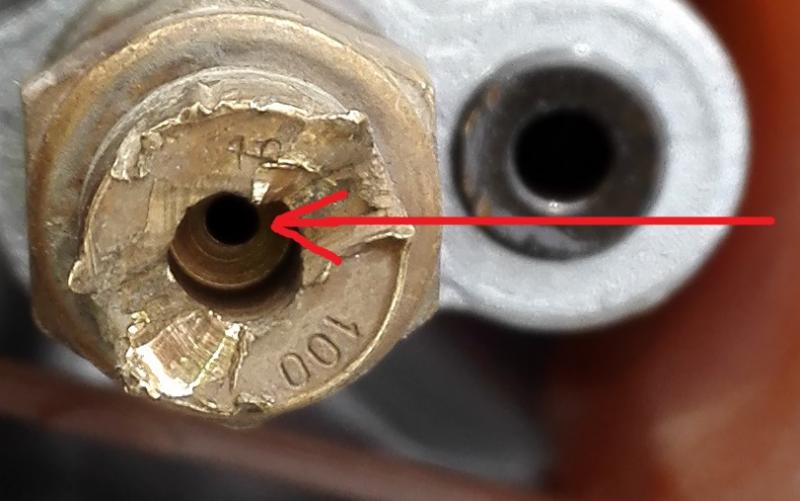

Выкручиваем жиклеры , главный и холостого хода, он в виде трубки с отверстиями.Далее продуваем карбоклинером все отверстия со всех сторон не забывая и про мелкие дырочки под дросселем.Винт х.х лучше вывернуть на сколько позволят остатки заглушки в его колодце.Продуваем все шинным насосом в разных направлениях зажимая отверстия в произвольных комбинациях. Можно повторить промывку карбоклинером. В общем полный полет фантазии.
Вот вид на колодцы жиклеров, как видно, все просто, ничего не перепутать:




Снимать поплавки и запорный клапан я не стал, смысла не вижу, и чтоб не сбить настройки уровня топлива.Благо, у меня все было в норме.Озадачили несколько трубок вентиляции поплавковой камеры по обе стороны, зачем столько, да еще выходящая из одного патрубка большая и малая? Все они уходят под низ мотоцикла, добро пожаловать воде и пыльному воздуху. Кстати, не раз при первой разборке карбюратора на мотиках нахожу в поплавковой камере просто огромные каменюки, которые никак не могли проскочить через сеточку бензокрана.Думаю, что они влетели из вентиляционных трубок.Поэтому эту вентиляцию выводим под седло, если есть тройники, можно объеденить в одну трубку, на неё надеть прозрачный топливный фильтр, или же каждую трубку обмотать кусочком поролона и закрепить поролончик пластиковым хомутом.

Вот эти патрубки вентиляции по обе стороны карбюратора:

Далее сборка в обратном порядке, проверка не осталось ли лишних деталей. Винт качества заворачиваем до упора и выкручиваем на 2и7/8 оборота, установочное положение по мануалу.Жиклеры у меня стояли 17,5 х.х и 127,5 главный, возможен вариант главный 122,5.Если какие другие- значит, кто-то уже экспериментировал, на мегазипе можно заказать разные по производительности главные жиклеры.
А зачем надфили? Для легкого напиллинга))).Пальцем проверяем, как точно совпадает резиновый патрубок, вернее, внутренняя алюминиевая вставка, с каналом в головке. Если есть ступенька- снимаем и подпиливаем.Для собственного спокойствия, вряд ли мощность ощутимо прибавится.
Всё, ставим карбюратор на место. Поставить у меня получилось при стоящих на своем месте патрубках эйрбокса и головки, но я слегк намазал их литолом, чтоб не повредить и легче карб встал на место.
