привод спидометра, избавление от троса, импульсы и магниты Опции

[Rico]

Пардон, я что то пропустил но где взять такие магниты?

[seven-dx]

Пардон, я что то пропустил но где взять такие магниты?

https://ru.aliexpress.com/store/product/-/7...EM_STORE_DETAIL

[yukas74]

докладаю, вариант на 24 магнита успешно внедрён на джебель и дрз при активном информационном участии "изобретателя", за что Олегу большой респект . на последнем сёня прокатился и что-то там показывает, замеры по гпс потом сделаю. по мануалу на приборку, узнал, что есть корректировка пройденного расстояния в процентах. всем удачи.

[Мото-доктор]

Не помню, выкладывал уже или нет)
Кому охота просто восстановить шестерню - вот моделька.
Только что себе ставил - все прекрасно крутится.

 dr250r_speedo_gear.zip ( 258.66 килобайт ) Кол-во скачиваний: 199

[Leksey]

Получил изделие, установил, отчитываюсь:

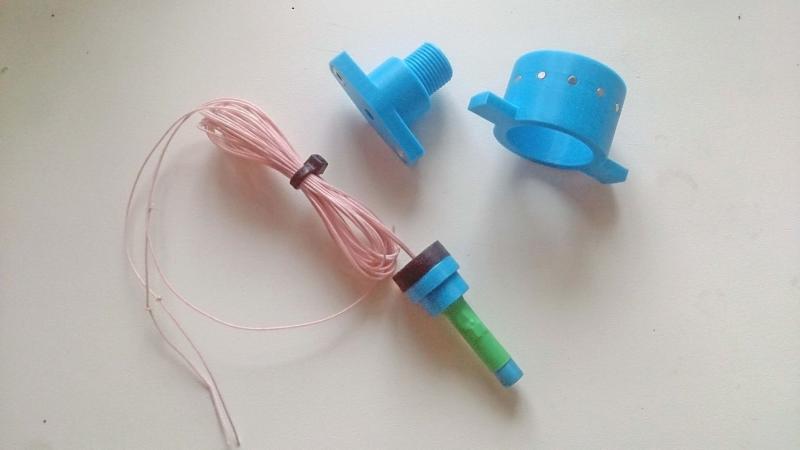

Установочный комплект.

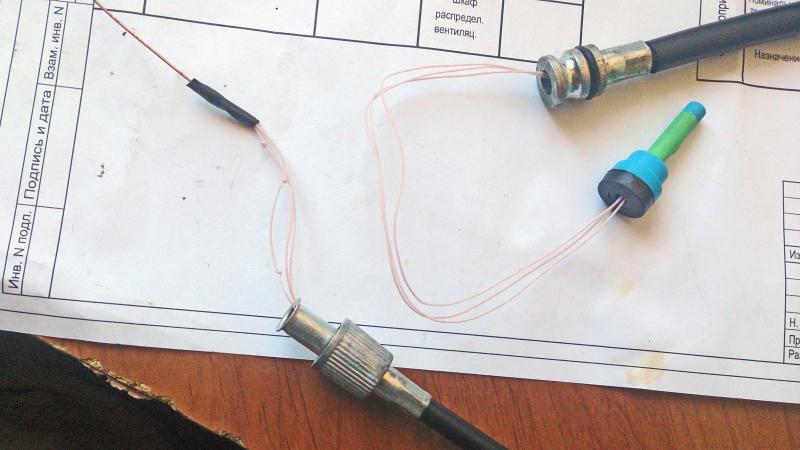

Выдернул из рубашки трос, выковырял из улитки потроха.

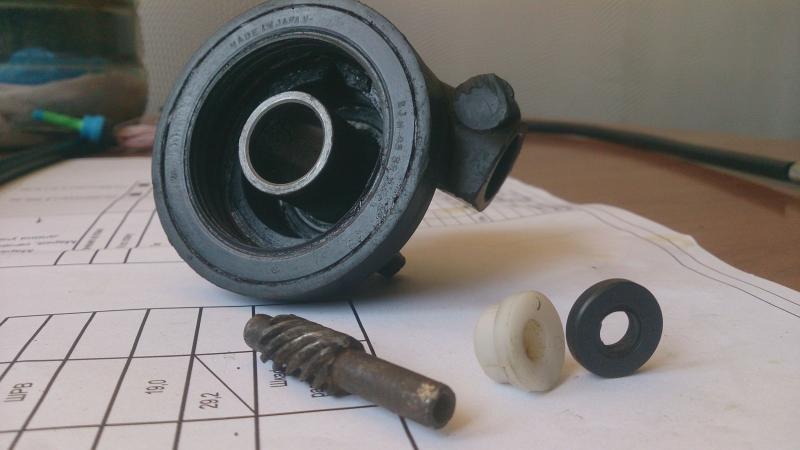

С помощью проволочки продел в рубашку проводки. Как сказали бы американцы: "Вы можете использовать проволоку от Вашего сварочного полуавтомата". Вот не было бы у меня сварочного полуавтомата, я бы наверное в магазин пошел за такой проволочкой. Реально проблема )

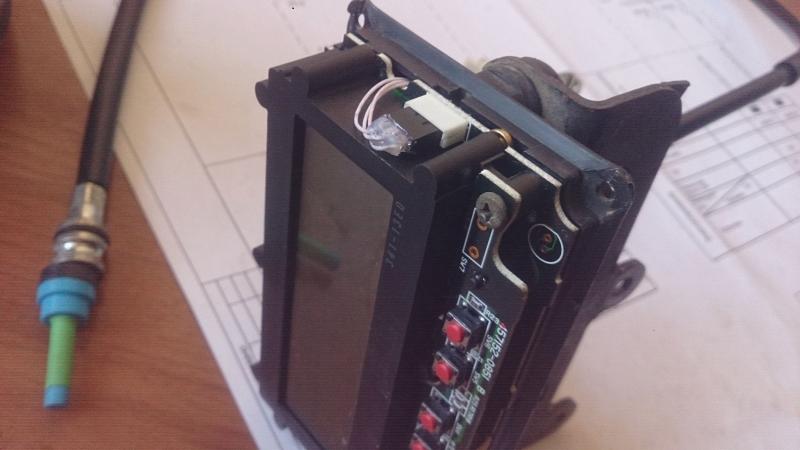

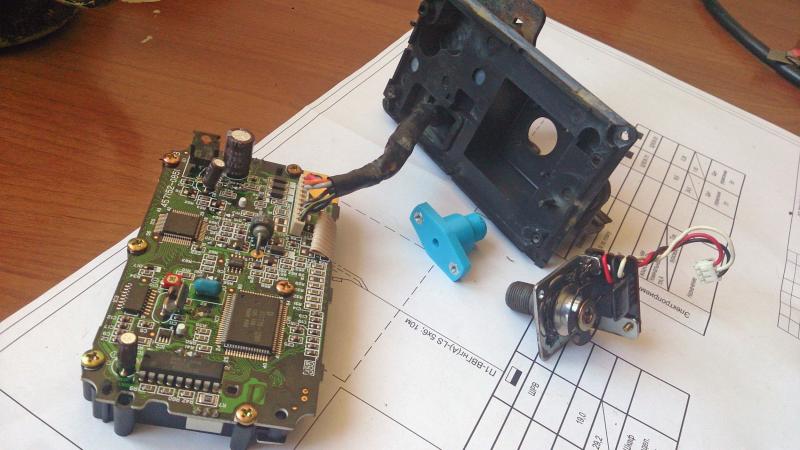

Снял приборку (2 болта под головку на 10, 2 синих клеммы), разобрал приборку (4 шурупика под крестик, потом еще 4 - плату снять), открутил оптический датчик (2 болтика под крестик), отключил его клемму. Его место займет голубая деталька.

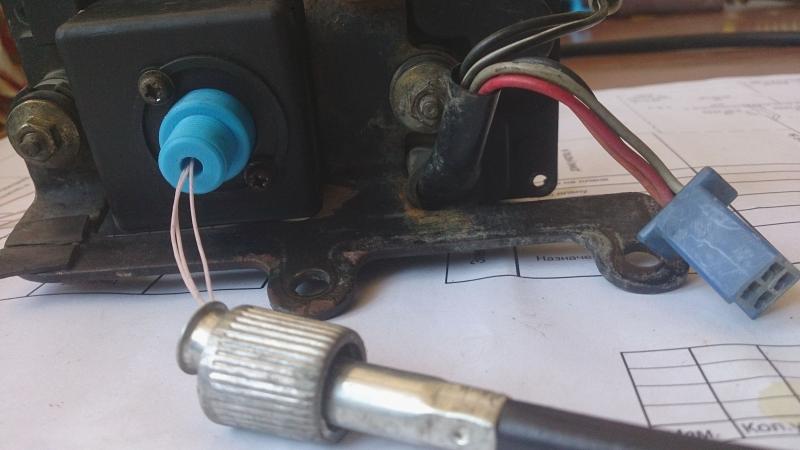

Прикрутил вместо оптического датчика голубую детальку, просунул в нее проводки.



А вот теперь удовольствие! Колхоз!

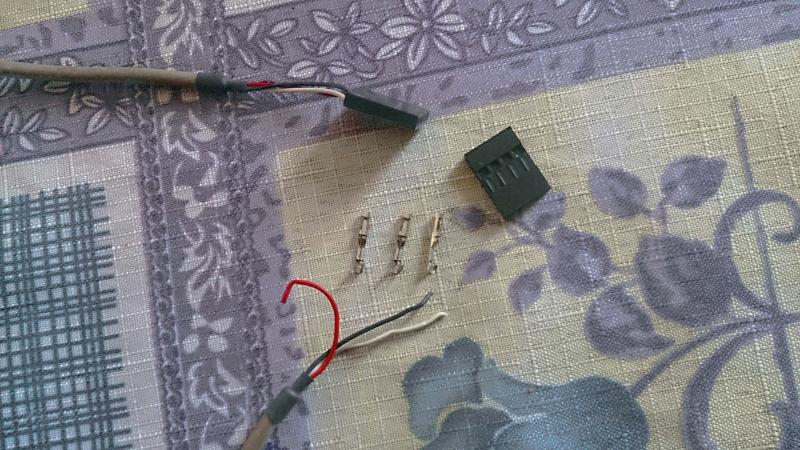

Надо подключить проводки к разъему. Охота сделать клемму, как было. Родную клемму отдирать от оптического датчика жалко. В компьютерных потрохах нашел шнурок питания CD-рома. Он 4-пиновый. Нужно 3-пиновый. Отпилил лишний кусок ножом, подточил до нужных габаритов. Были и 3-пиновые от кулеров, но этот мне больше понравился. Чей был комп - не знаю. В офисе в углу стоял.

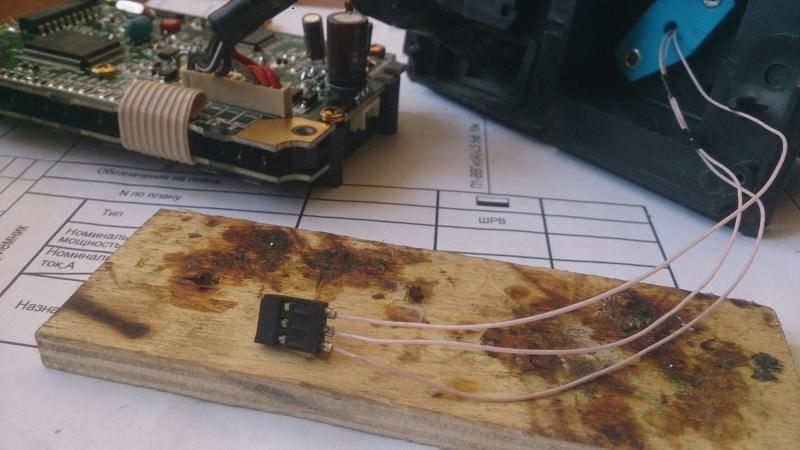

Подпаял свои проводки. Порядок описан и сфотографирован автором, проводки в комплекте обозначены узелками, я все делал по инструкции, но все равно перепутал (семь раз посмотрел на фотку и сделал наоборот ))). Проверять не стал, пришлось снимать все с мота потом, разбирать приборку (на герметик собирал), разворачивать клемму...
Итак, собрал клемму.



Уложил провода, прикрутил плату, подключил разъем, подстраховал термоклеем.

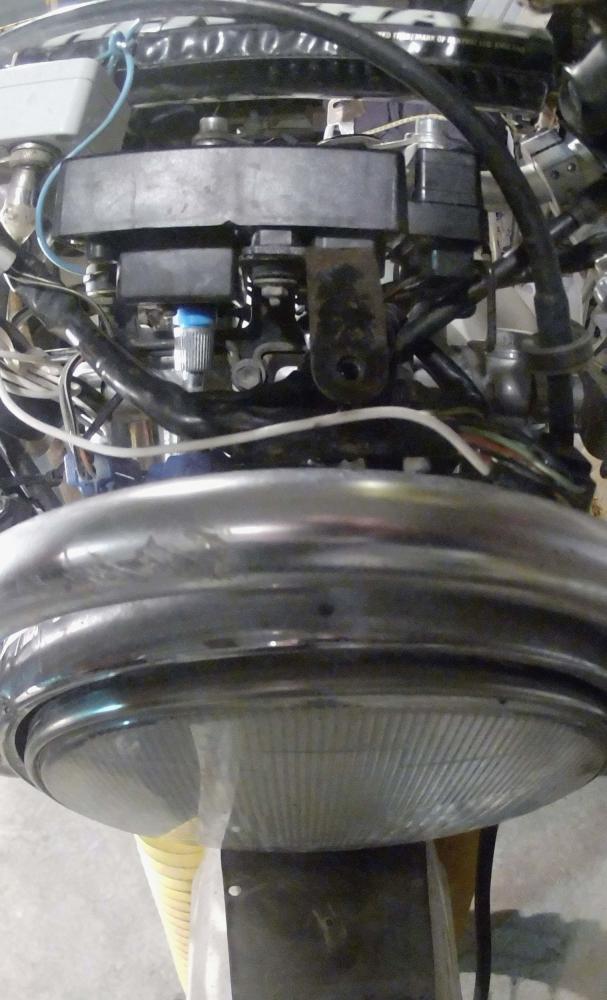

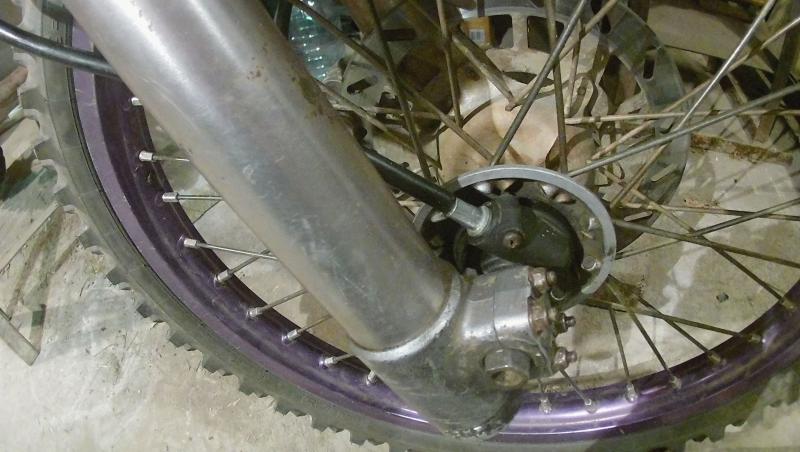

Собрал корпуса, поставил на мот (2 раза).

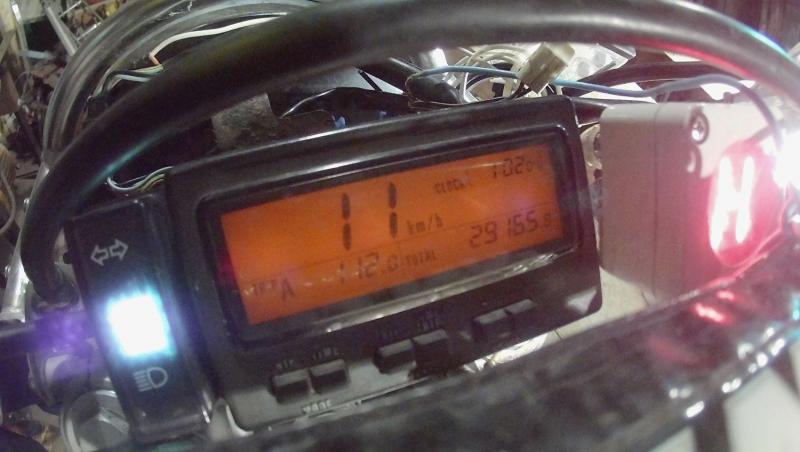

Приехала жена, поучаствовала в тестах: держала мотоцикл, чтоб не упал с козлов) Я левой ногой крутил колесо, правой рукой фоткал. Разогнались таким образом до 11км/ч )))



Теперь мои рассуждения: Большой минус, на мой взгляд - это невозможность разъединить всю систему без разборки приборки. Я прям страдаю, предвкушая откусывание проводков для какого-нибудь оперативного полевого ремонта мотоцикла.
Нужно делать какие-то микро-клеммы. Думаю в месте присоединения к приборке. И у этой синей детальки на входе в приборку появится смысл. Может ее чуток расфуфырить, чтоб что-то внутри упряталось.

[анDrей]

О, ты научился аккуратно паять! Крут!

[Leksey]

Я просто фотку выцедил приличную. Пайка заняла пол дня с нервными срывами и репризами. Забыл я опять про медитацию. Нужно медитировать перед пайкой. Сто раз запоминал, и все равно поторопился )

[анDrей]

Это твой пробег на приборке?

[Leksey]

О той драме, которая развернулась во время пайки, можно догадаться косвенно по виду фанерки, устряпанной канифолью. Три капельки канифоли нужно было капнуть - по одной на каждый контактик.

Это твой пробег на приборке?

Тебя тоже взволновала эта инфа? )) Я специально порылся в архивах, нашел пробег при покупке - он был 22 тыщи. То есть 7 тыщ я проехал с работающим тросом. Думаю тыщ 20 потом еще без показаний. Но это вообще не точно.

[seven-dx]

У меня провода запаяны сразу в приборку.

Есть вариант с разъемом.




Ставить не стал, потому что не придумал таких ремонтов при которых нужно трос из приборки выкручивать.

[Leksey]

Вот жеж! )
Опрос что ли устроим? ) Я бы даже на обоих концах шланга разъемы устроил.

не придумал таких ремонтов

Скинуть тебе мою папку "мот" архивчиком? )

[seven-dx]

Опрос что ли устроим? ) Я бы даже на обоих концах шланга разъемы устроил.

А с низу то зачем. Если приклеил как я говорил. Откручиваешь болт и просто вынимаешь.
Главное меточку керном поставить, чтоб потом ориентировать проще было.

[Leksey]

Судя по фотке, подходящая клемма (которую я точил) может быть куплена в ларечке? Тогда в комплект просится хлястик оконцованный, который в приборке будет от платы до выхода.

А с низу то зачем. Если приклеил как я говорил. Откручиваешь болт и просто вынимаешь.

Сразу отломилась, хоть я и обезжиривал. Я даже подумал два мелких болта туда всверлить, но мысль ускользнула в суете.

[seven-dx]

Судя по фотке, подходящая клемма (которую я точил) может быть куплена в ларечке? Тогда в комплект просится хлястик оконцованный, который в приборке будет от платы до выхода.

Еже ли только для тех, кто паять не любит. ))

[Leksey]

Ты не читал мои новеллы о пайке ) Кто ж его любит? Даже из тех, кто когда-то пробовал. Тут на форуме наверное два человека нормально такое запаяют. Еще три человека плохо запаяют. Потом идут такие как я - это где-то тоже 2шт, и все остальные, которые даже не подумают этим заниматься.

[seven-dx]

Без пайки все равно не обойтись. Повода через рубашку протягивать нужно.

[Leksey]

Та клемма от компа, которую я раскурочил, была обжатая, без пайки. Я к ней просто сверху паял, оборвав родные провода - обжимку мелкую не раскрыть повторно. Возможно есть такие клеммы в продаже.
Та, что у тебя в руке на фото, откуда взялась? Я уверен, что она обжимная.

[seven-dx]

Та клемма от компа, которую я раскурочил, была обжатая, без пайки. Я к ней просто сверху паял, оборвав родные провода - обжимку мелкую не раскрыть повторно. Возможно есть такие клеммы в продаже.
Та, что у тебя в руке на фото, откуда взялась? Я уверен, что она обжимная.

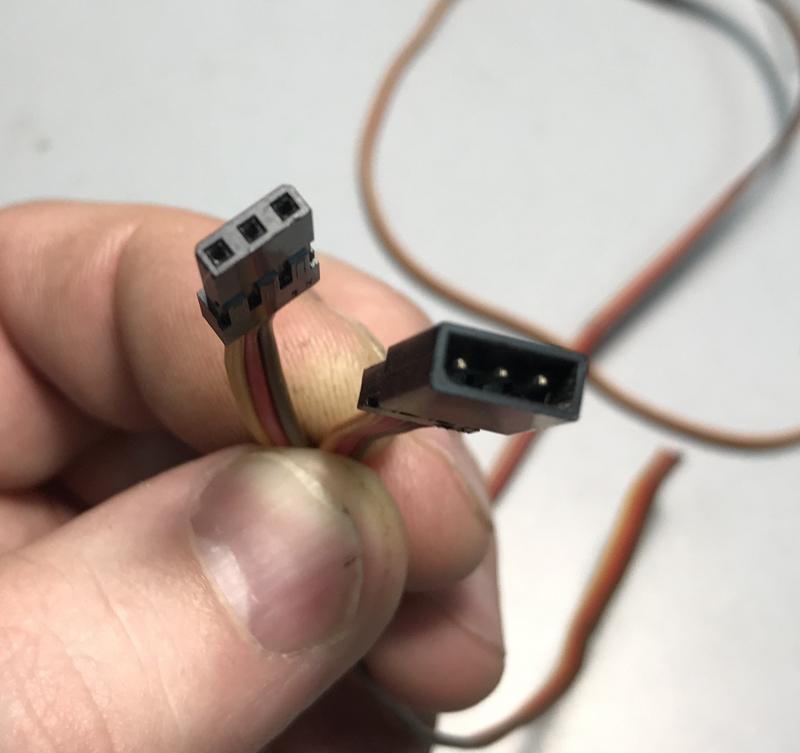

Продаются в RC хобийных магазинах. Можно обжать, можно паять.

[Leksey]

Зайду в такой магазин. Хочу разборный трос.

[seven-dx]

Зайду в такой магазин. Хочу разборный трос.

Там бывают два стандарта JR и FUTABA. То что на картинке это JR. У футабы сбоку флажок, который придется отрезать.

[Minherts]

Установил высланный тестовый образец, работает. Благодарю!

[200]

Получил изделие, установил, отчитываюсь:

Теперь мои рассуждения: Большой минус, на мой взгляд - это невозможность разъединить всю систему без разборки приборки. Я прям страдаю, предвкушая откусывание проводков для какого-нибудь оперативного полевого ремонта мотоцикла.
Нужно делать какие-то микро-клеммы. Думаю в месте присоединения к приборке. И у этой синей детальки на входе в приборку появится смысл. Может ее чуток расфуфырить, чтоб что-то внутри упряталось.

Вот вот. См раньше я об этом...
Купи разъём и вкрути вместо троса.

[seven-dx]

Сразу отломилась, хоть я и обезжиривал. Я даже подумал два мелких болта туда всверлить, но мысль ускользнула в суете.

Пропустил сообщение. К оригинальной рубашке клеится намертво. Если приклеить соосно, ничего отламываться не должно.
Попробуй другой клей. Если отклеивается от металлической части, то чутка ее шкурочкой.

[Minherts]

Вчера протестировал сей девайс. Спидометр проработал 2 км. затем перестал показывать скорость, чуть позже часть символов стали блеклыми, затем некоторые пропали совсем, постучал по приборке загорелись. Пробовал выключать зажигание, остается нижняя строка символов, после отключения приборки и повторного включения символы пропадают, но после включения зажигания появляются вновь. На ночь отключил питание на приборке, утром все работает в штатном режиме, когда кручу колесо скорость показывает. Провода припаял хорошо отвалится немогли, оставлял запас проводов на деформацию троса, чтоб не в натяг было.

[Leksey]

Если предположить, что портачит новая системка (а не трещина и разлитое виски в твоей плате), то значит принцип замыкания сигнальной жилы на массу не так прост, как казался. Возможно на оптическом датчике сигнал еще как-то модулируется. Что там за городьба на нем виднеется?

Цитата w1nter ()
BX6073

Это не оптопара, а микросборка, обеспечивающая стабилизацию питания ик-диода и усилитель выхода ик-транзистора

https://www.drz-club.ru/forum/16-511-6
