Последовательность регулировки клапанов на Джебеле-250.

1. Снять боковой пластик, седло, бензобак. Тщательно очистить от грязи всё, что находится над головкой цилиндра. Если грязь попадёт внутрь движка, жизни это ему не прибавит.
2. Открутить маслопровод с левой стороны головки. Алюминиевые шайбы уплотнительные не теряем. Их, в принципе, надо менять на новые, но обычно выдерживают пару-тройку откручиваний/закручиваний болта. Наличие динамометрического ключа крайне желательно, т.к. уничтожение с дуру полого болта или срыв резьбы в головке дорого обойдётся. Несовпадение отверстия в болте с отверстием в маслопроводе не предусмотрено конструктивно, так что не паримся. Момент затяжки при обратной сборке - 2 килограмма или 20 ньютонов.
3. Открутить масляный радиатор от рамки - иначе он не даст вытащить клапанную крышку. Как вариант, открутить всю рамку защиты радиатора. Есть умельцы, которые снимают крышку без этого, но я не смог.
4. Открутить болты крепления клапанной крышки и вытащить клапанную крышку.
5. Открутить болт-заглушку смотрового оконца - позиция 2 на фото.



6. Открутить шестигранником на 10 заглушку - позиция 1 на фото. Эта заглушка бывает со срезанным шестигранником вследствие сильной затяжки. Поэтому, если у вас всё нормально, сильно не тянем, там резиновое уплотнение. Владельцам мотиков с киком можно даже и не париться по этому поводу, но при том весьма неудобно киком ловит метку, остальным - всё же как-то откручивать, если есть проблемы. Болт там на 17, нужна обычная, не толстостенная головка соответствующего размера.

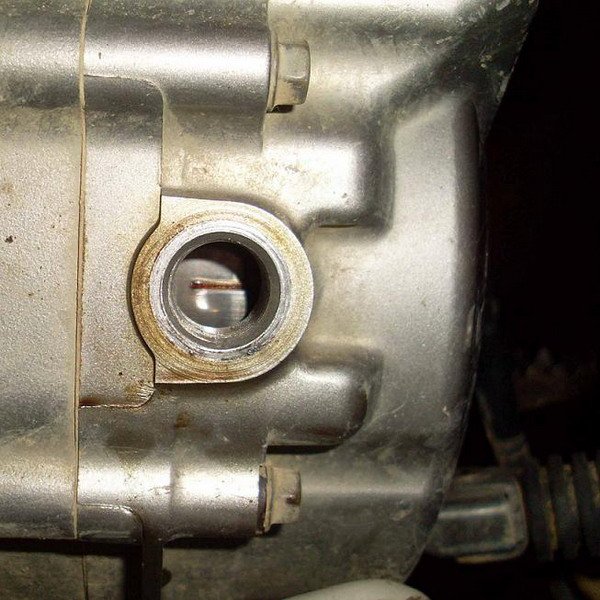

7. НЕЖНО вращая кикстартер или генератор через отверстие позиции 1 добиться посередине оконца линии как на фото. Второе - легко и свободно.



При этом поршень приходит в ВМТ, это можно проследить (если есть острое желание и нет грязи и песка в свечном колодце) при выкрученной свече вставлением какого-то штока. Вращать в одиночестве кик и ожидать совпадения - весьма затруднительно - рекомендую отталкиваться от положения распредвалов - в ВМТ они встанут как показано на фото.



При приближении к этому положению можно начинать бегать к оконцу.
8. При совпадении берем щуп и измеряем зазор между кулачком распредвала и стаканом как показано на фото.
Зазоры на впуске 0,1-0,2 на выпуске 0,2-0,3. Если зазоры в пределах нормы, то облегчённо вздыхаем и аккуратно собираем всё до кучи, не забыв промазать тонким слоем силиконового герметика полукружья прокладки со стороны звёзд распредвалов. Если зазоры отличаются от мануальных (чаще всего, если не перебирался движок и не притирались клапана, зазоры уменьшаются), то вздыхаем тяжело, но не отчаиваемся и продолжаем дальше, запомнив или записав получившиеся зазоры.
9. ВНИМАТЕЛЬНО запоминаем, а лучше фотографируем и распечатываем для наглядности, как стоят звёзды распредвалов по отношению к плоскости разъёма крышки головки цилиндра.
10. Откручивает болты (8 шт.) постелей распредвалов и снимаем сами постели. Обращаем внимание на то, что они обозначены буквами ABCD и запоминаем, как стояли. Впрочем, перепутать постели практически невозможно, достаточно только буквы правильно ориентировать, а левые по-другому и не встанут.
11. Тонкой отвёрткой поддеваем резиновую заглушку натяжителя цепи, пытаемся вставить отвёртку и… понимаем, что крутить её просто нереально, места нет. Мне пришлось открутить приёмную трубу глушителя, ослабить хомуты карбюратора и провернуть его по часовой стрелке, чтобы было места для отвёртки и крутящей её руки.



Крутим отвёртку по часовой стрелке и ослабляем натяжение цепи. Держа отвёртку, снимаем распредвалы. Что цепь упадёт не боимся, там есть ось, на которой она повиснет.
12. Видим 4 стакана донышками вверх. Схватить их пальцами у меня не получилось, подцеплял отвёрткой с одной стороны, с другой пальцем. Шайба обычно прилипает к стакану на масле и это хорошо, т.к. вытащить её с штатного места ничем, кроме магнита, не получится. Разве что очень тонким пинцетом.

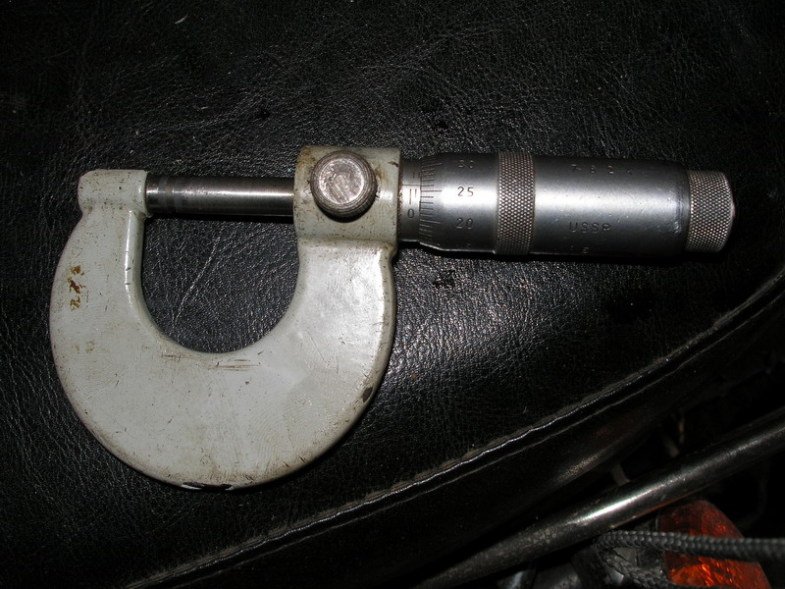

Внимательно осматриваем шайбу. Чаще всего её номинал чётко виден на верхней, обращённой к стакану, стороне. У меня были 198 (1,98 мм) на выпускных клапанах и 178 справа и 175 слева на впускных. Если номинал не виден, надо искать микрометр. Например, такой:



Его применение резко облегчает задачу.
13. Итак, имеем зазор ориентировочно на 0,05 мм справа меньше, чем надо и на нижней границе слева. На левый клапан подобрал шайбу 195, на правый мне подшлифовали с 198 до 190. В Мегазипа шайбы идут только с шагом 0,05 мм, всякие другие размеры чисто заводские.
Впускные тоже пришлось подбирать, для уменьшенного зазора (тоже на нижней границе) вместо 178 вставил 175. При отсутствии шайб надо высчитать необходимую толщину и заказать на Мегазипе. Или пошукать у богатых шайбами товарищей, что я и сделал.

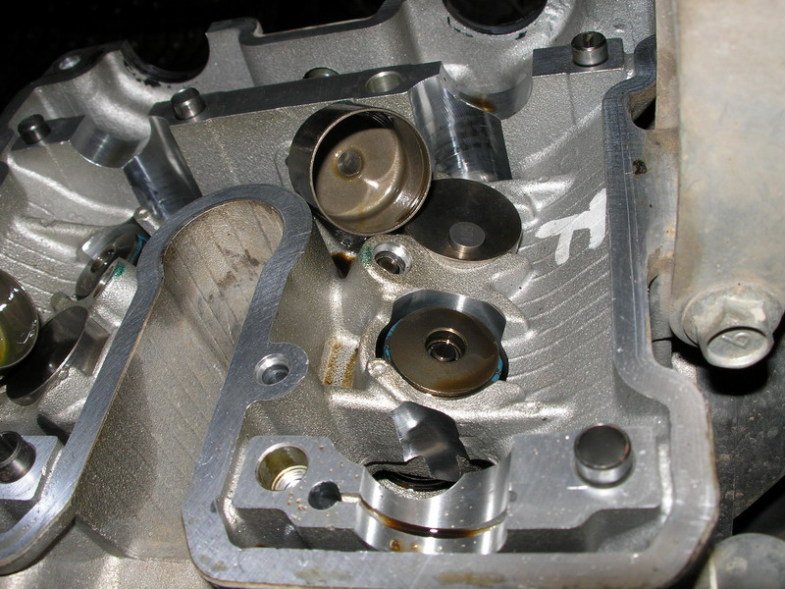

Так выглядит снятый стакан и шайба (на втором стакане), впускные клапана.



Так выглядит шайба на своём законном месте.

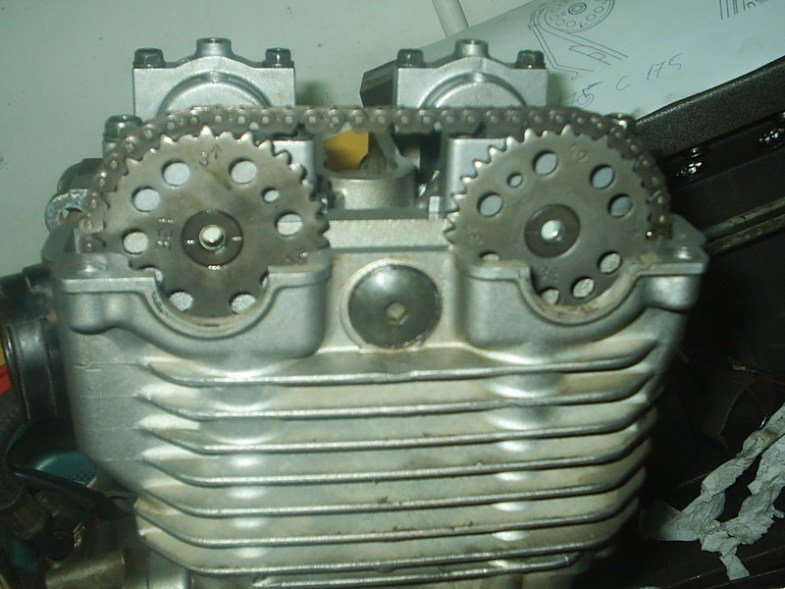

14. Чтобы не мурыжиться с натяжителем, я прикрутил распредвалы пока без цепи (усилие затяжки болтов постелей 1 кг или 10 n, т.е. динамометрическим ключом не пренебрегаем!!! Перетяжка постелей грозит оборванными болтами, они слабенькие!) и проверил зазоры, мало ли, что не так подобрано. Проверяем ещё раз, если что-то не угадали, повторяем процедуру подбора шайб. Если всё в порядке, зазоры в норме, то откручиваем всё, ослабляем натяжитель цепи и устанавливаем распредвалы в точном соответствии с тем, как они стояли раньше. Т.е. где-то вот так:



Перед затяжкой требуемым усилием болтов постелей ОБЯЗАТЕЛЬНО смазываем их анаэробным резьбовым герметиком синего цвета (разъёмным). Может, можно обойтись и без него, но я не рискнул… Затягиваем требуемым усилием (не забывая установить успокоитель над цепью) и докручиваем натяжитель влево до упора, пока цепь не станет натянута, как струна. Не знаю, обязательно ли это, но мне показалось нелишним. Резинку натяжителя на место.
15. Смазываем полукружья прокладки (протерев её и плоскости разъёма крышки и головки насухо) тонким слоем силиконового герметика и прикручиваем крышку на место, не забыв об уплотнениях болтов.
Прикручиваем на место маслопровод к головке. Усилие, как в начале статьи.
Поворачиваем на место карбюратор и затягиваем хомуты.
Ставим на место приёмную трубу глушителя.
Закручиваем заглушки левой крышки на место, без фанатизма, это алюминий.
Собираем всё остальное на место и заводим двигатель. Если цепь не растянута слишком и регулировка была удачной, ничего шуметь не должно.
Дальше ездим и радуемся жизни, считая себя офигенным умельцем.
Всем удачи в этом нелёгком деле!
