Разборка вилки DR-350
Добавлена: 3-02-2011, 03:40

Здравствуйте!
В данном материале разбираем, а потом собираем в кучу пробегавшую мимо переднюю вилку от DR-350.

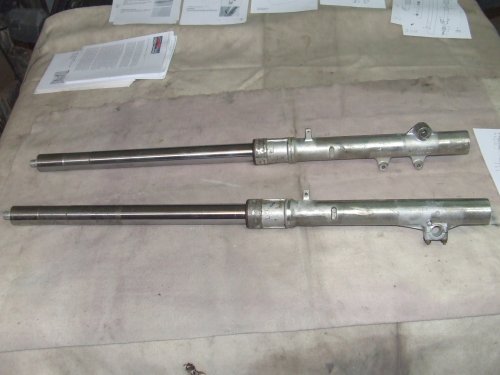

Собственно сами перья вилки.
Разборка вилки DR-350

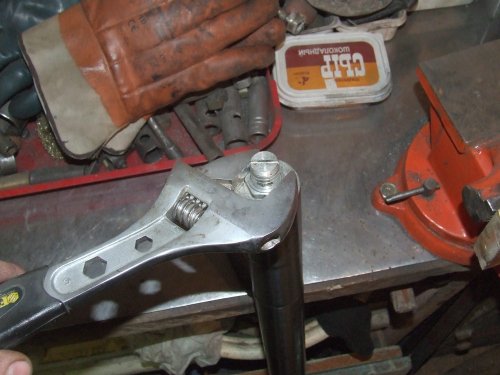

Прямо в перьях ослабляем преднатяг пружин и ключом на 24 срываем крышки с места.

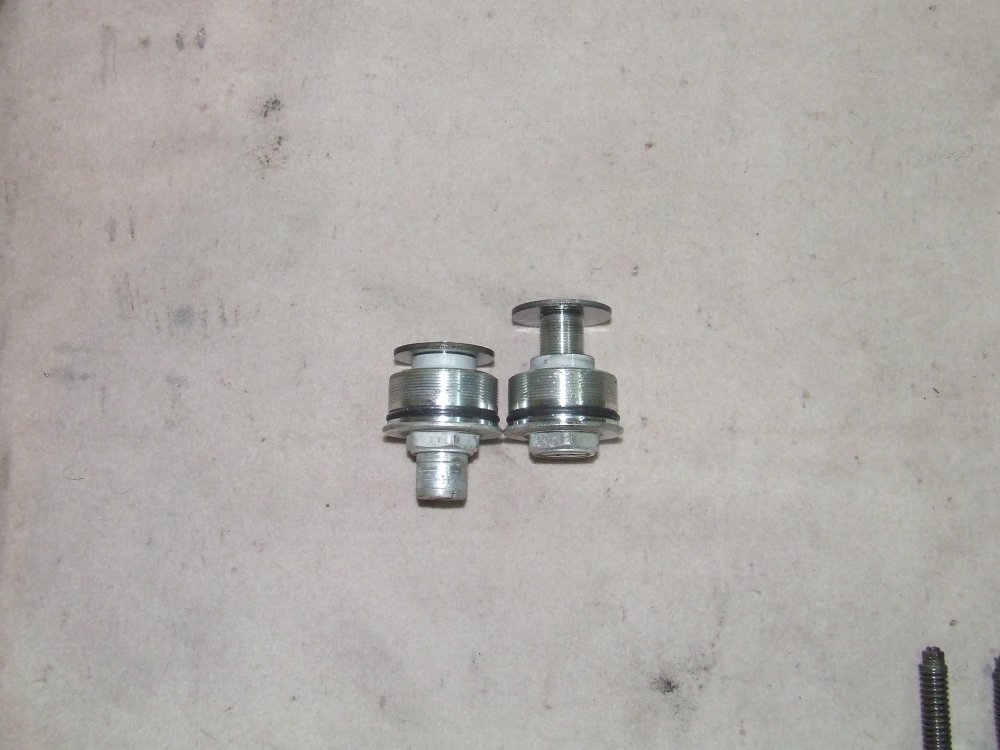

Откручиваем крышки пера.
Разборка вилки DR-350

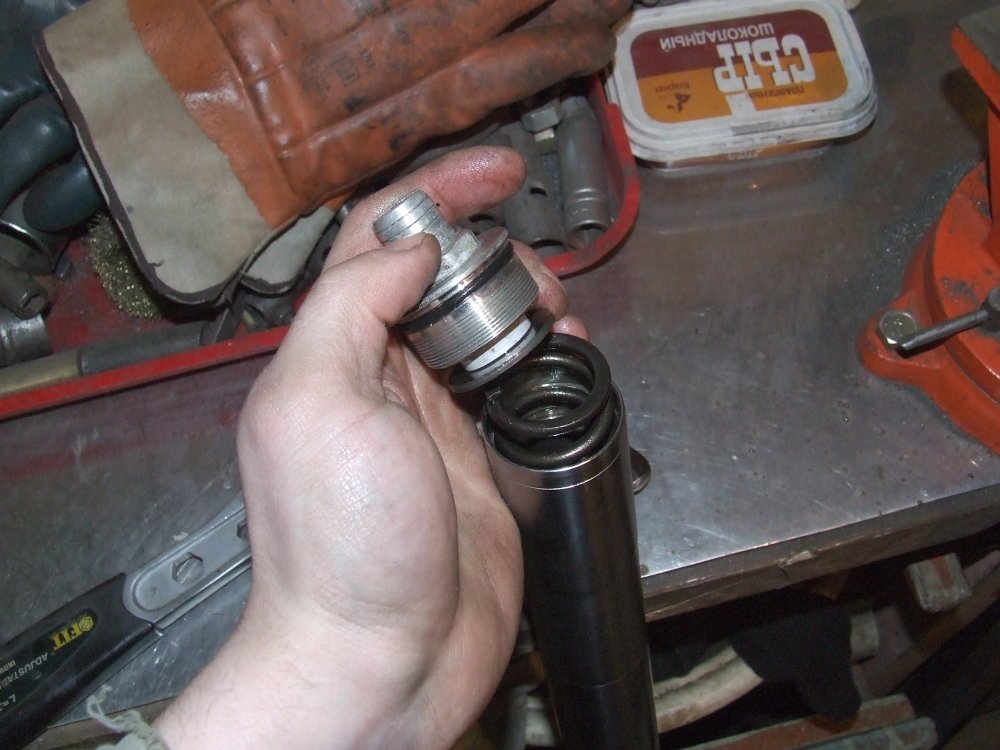

Снимаем крышки.
Разборка вилки DR-350

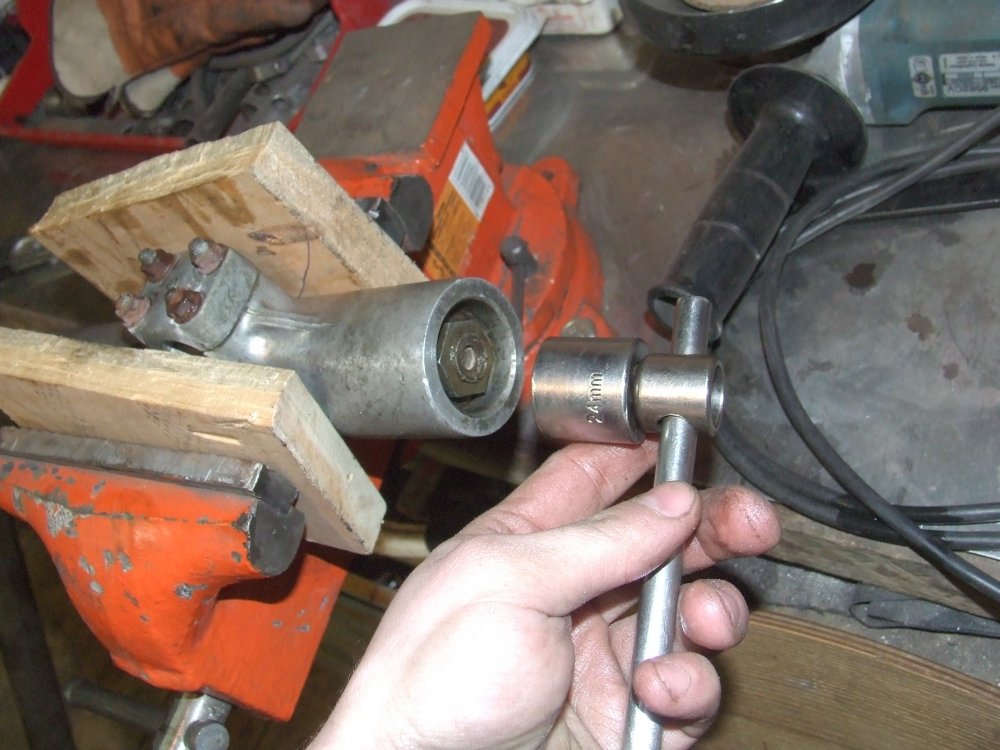

Вынимаем пружину. Сливаем масло. Головкой на 24 выкручиваем механизм, регулирующий скорость сжатия вилки.
Разборка вилки DR-350

Вынимаем.
Разборка вилки DR-350

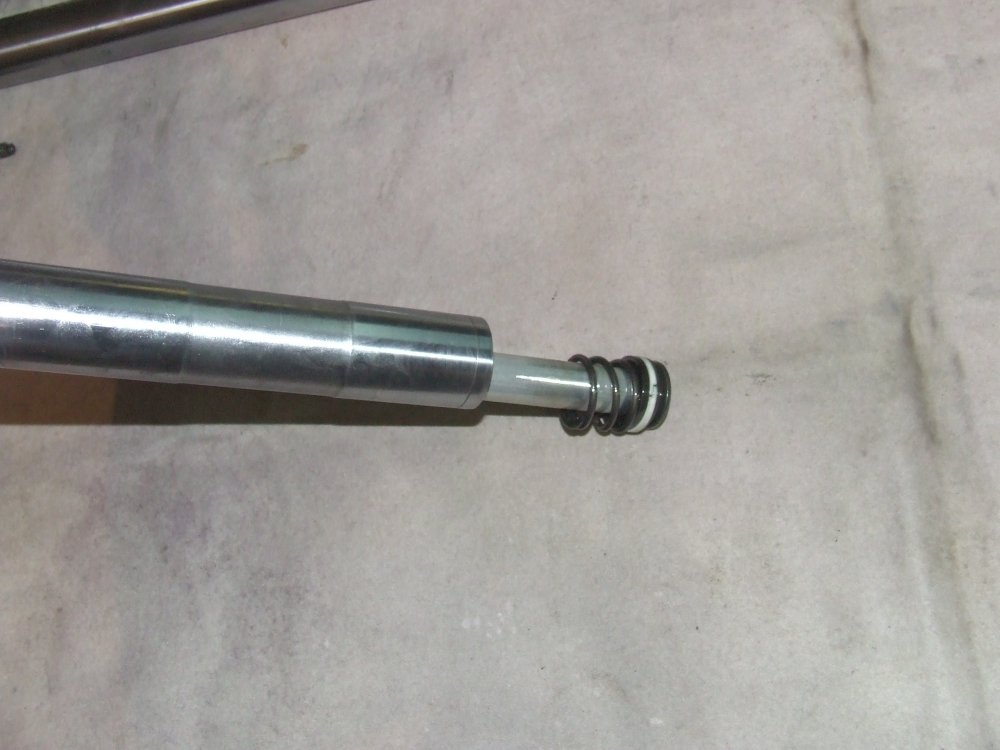

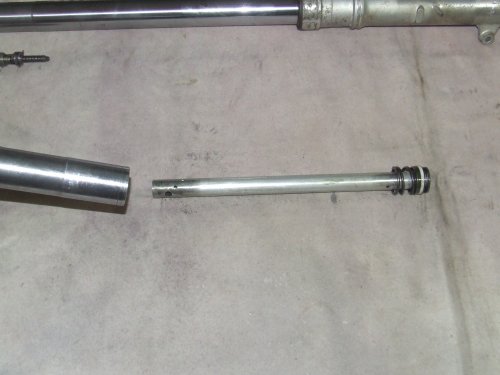

После этого вываливается трубка, удерживающая шток в корпусе, и маленькая проставка под эту трубку.
Разборка вилки DR-350
Разборка вилки DR-350

Разборка вилки DR-350

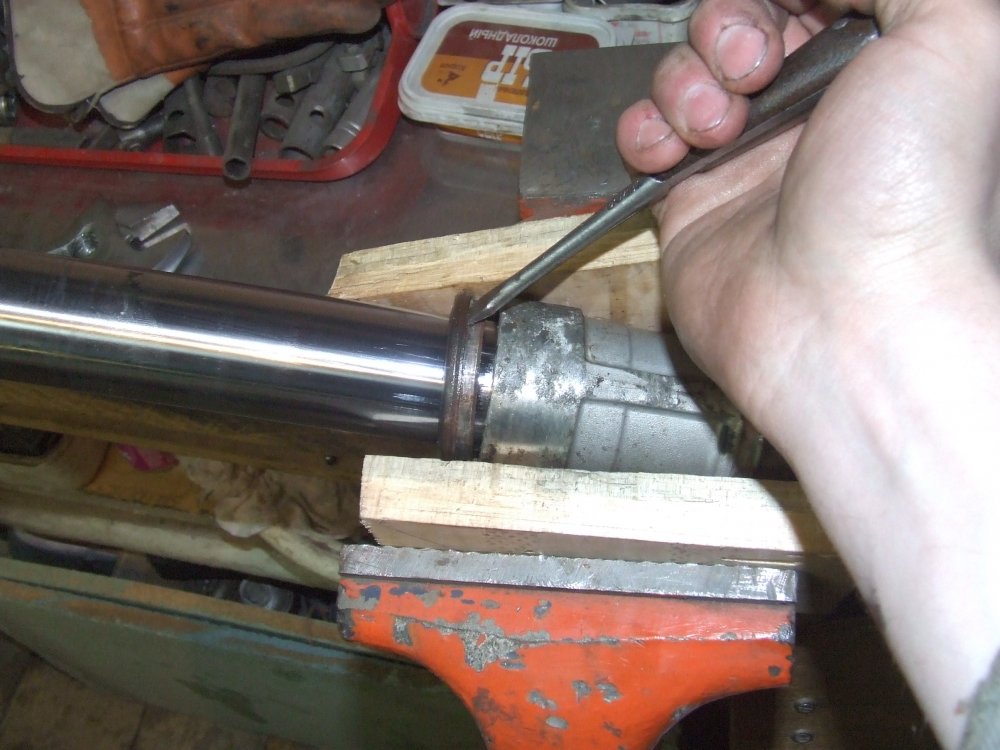

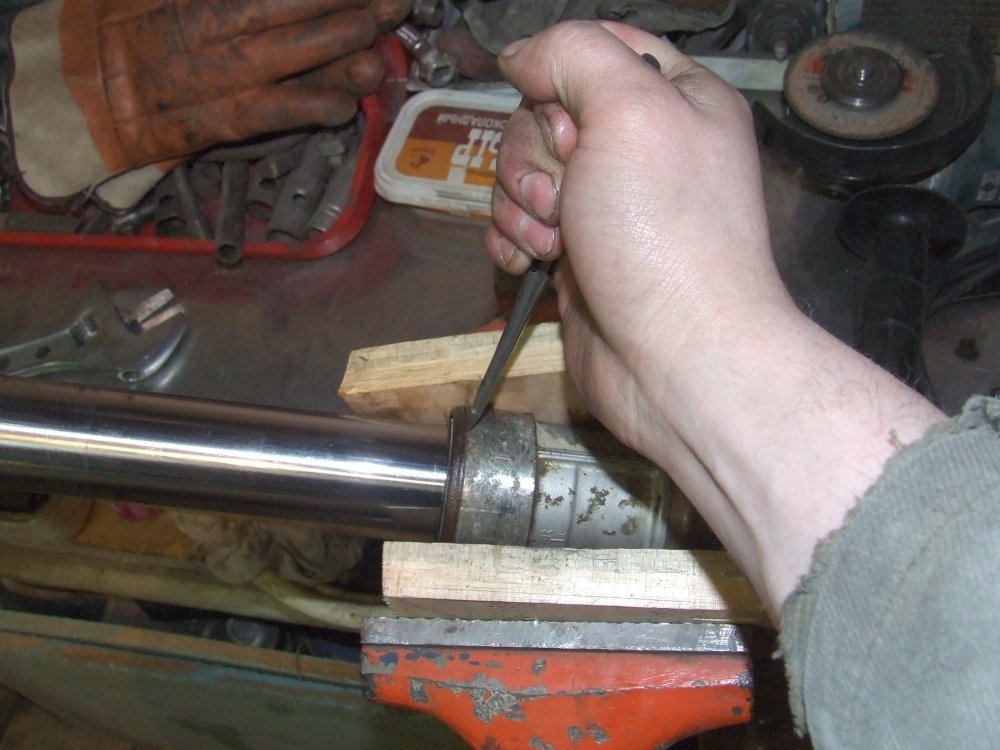

Металлической отвёрткой и молотком аккуратно сбиваем пыльник.
Разборка вилки DR-350

Разборка вилки DR-350

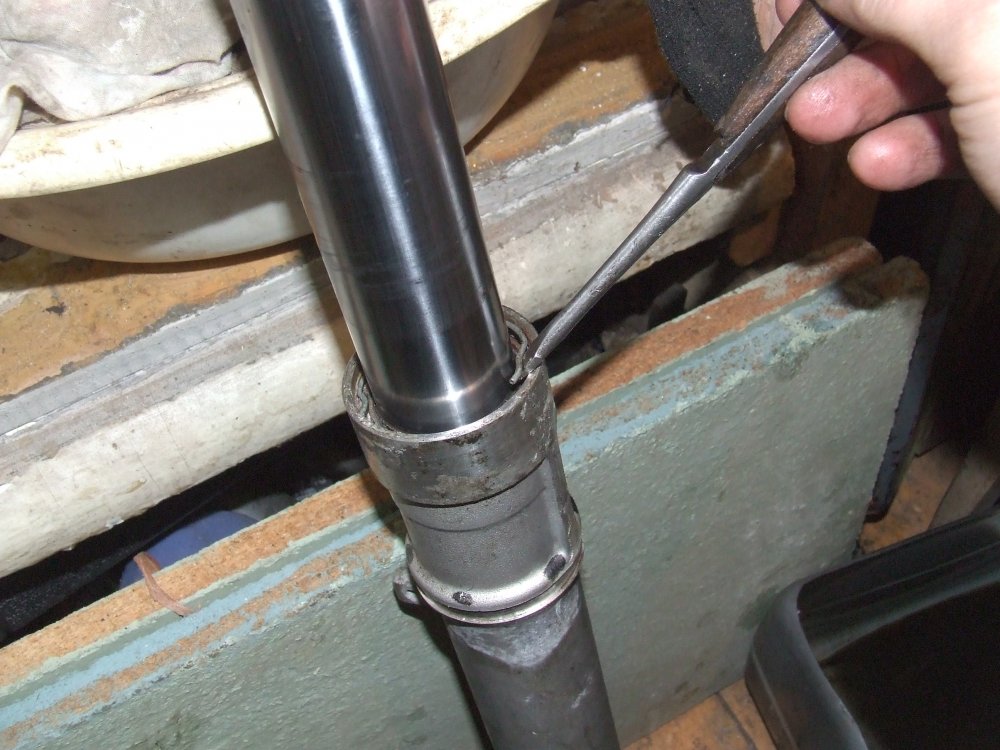

Поддев отвёрткой, снимаем стопорное кольцо удерживающее сальник.
Разборка вилки DR-350

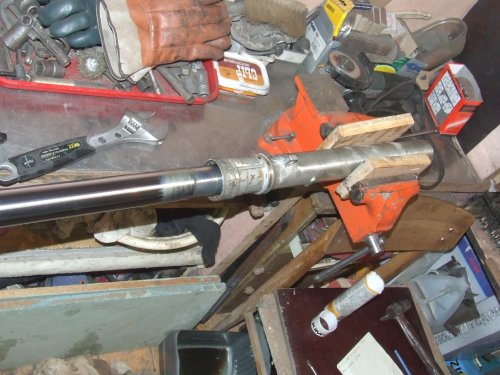

Зажимаем корпус пера в тиски через деревянные проставки и выдёргиваем шток из корпуса вместе с сальником.
Разборка вилки DR-350

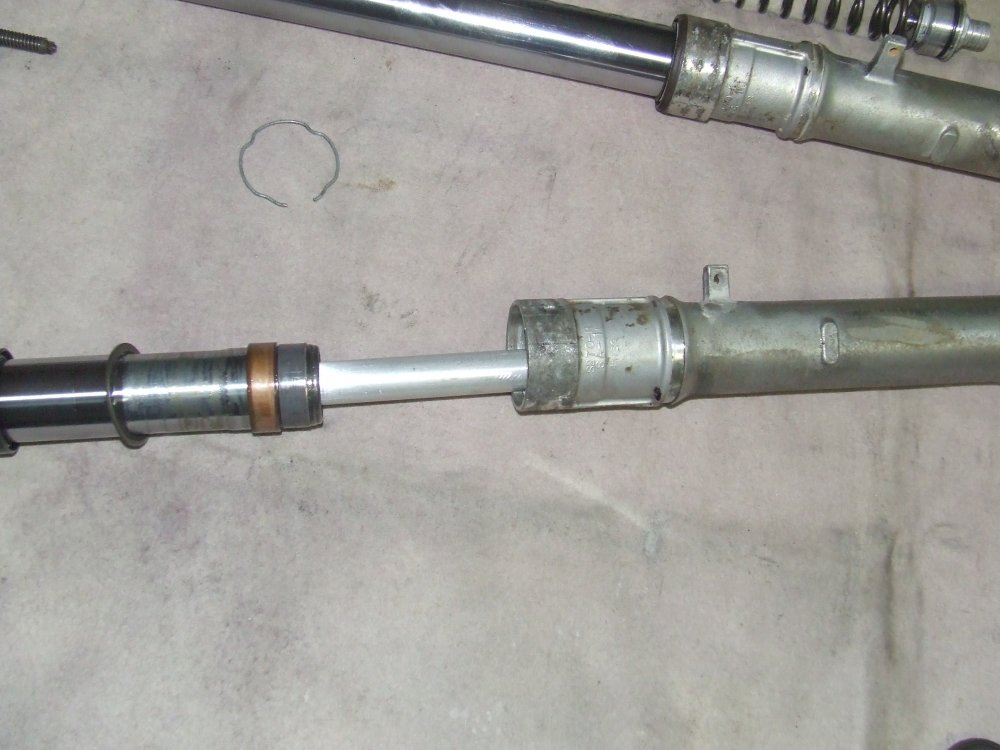

Перо разобрано.
Разборка вилки DR-350


Сборка )

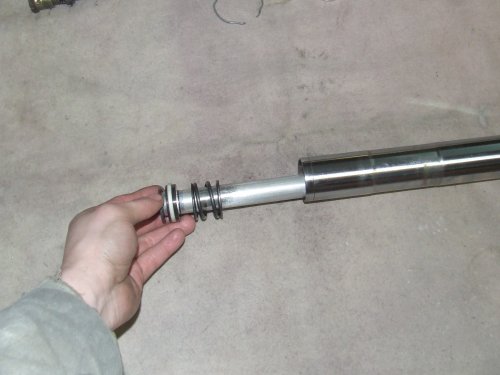

Вставляем трубку в шток.
Разборка вилки DR-350

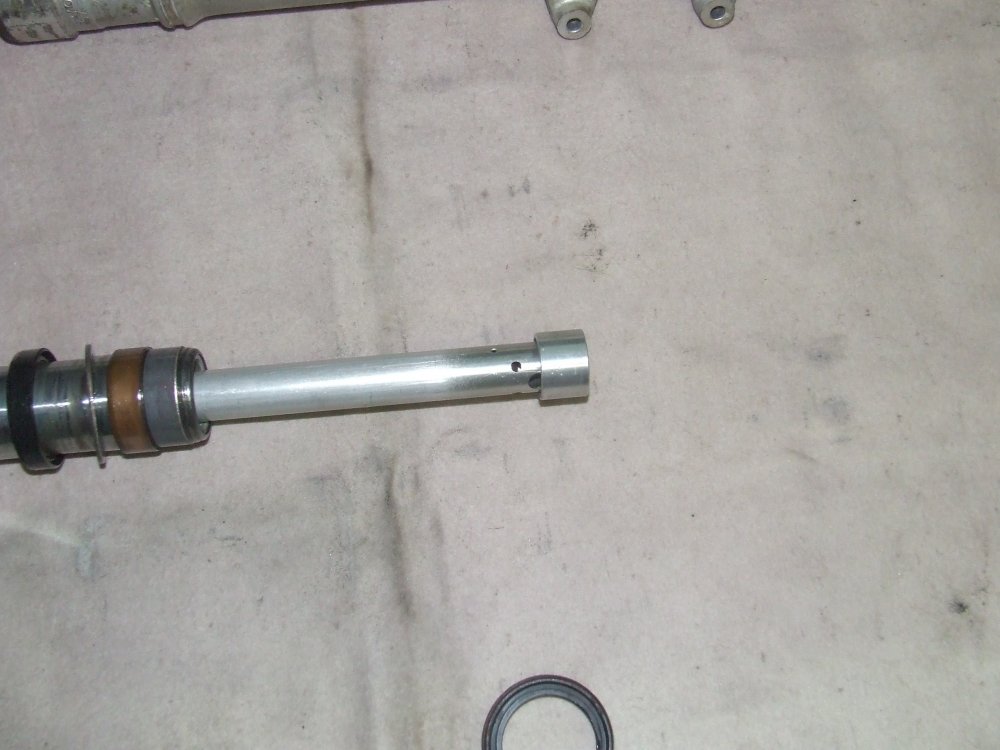

Надеваем на трубку проставку в виде стаканчика.
Разборка вилки DR-350

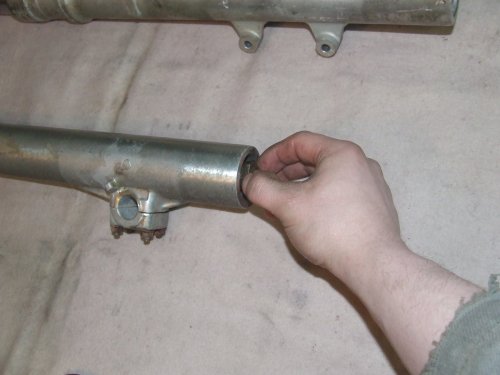

Аккуратно вставляем эту конструкцию в корпус пера.
Разборка вилки DR-350

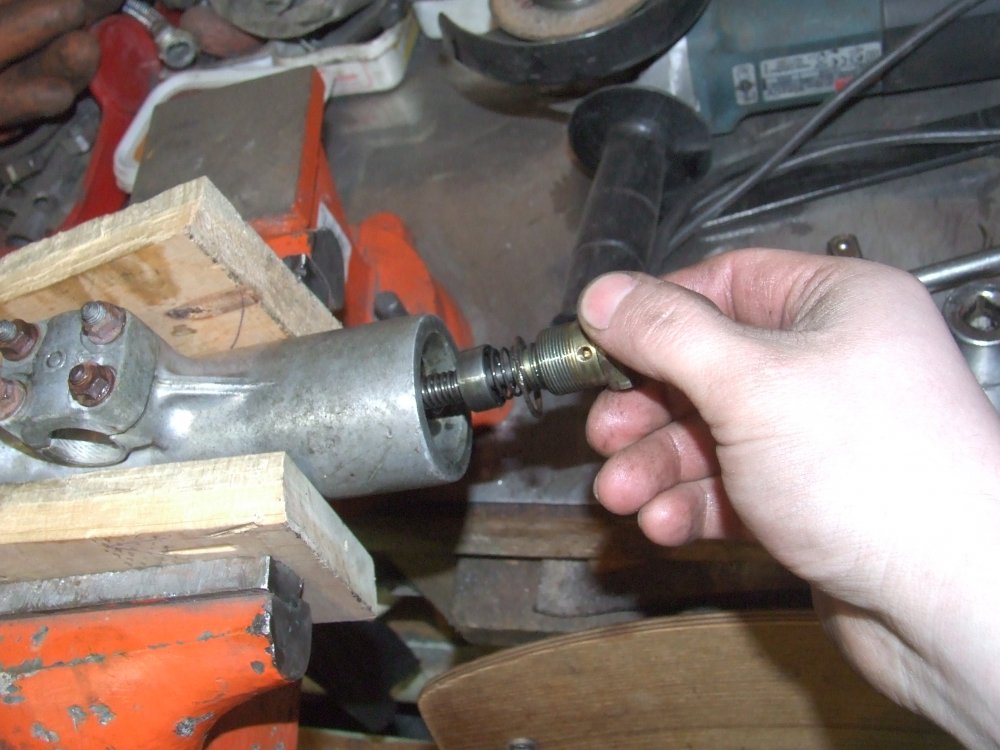

и наживляем механизм изменения скорости сжатия.
Разборка вилки DR-350

Дальше затягиваем его в тисках, через проставку подходящего диаметра вставляем сальник, ставим стопорное кольцо, ставим пыльник, вставляем пружину, заливаем масло, закручиваем крышку.
Диапазон поджатия пружин - 15мм.
Разборка вилки DR-350

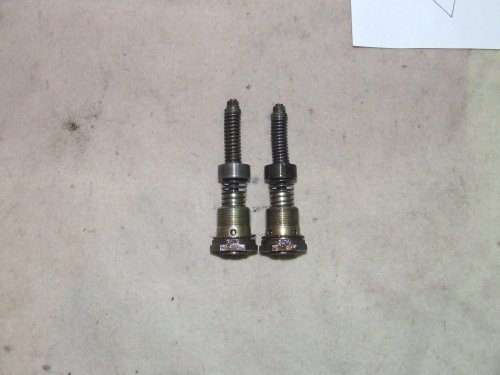

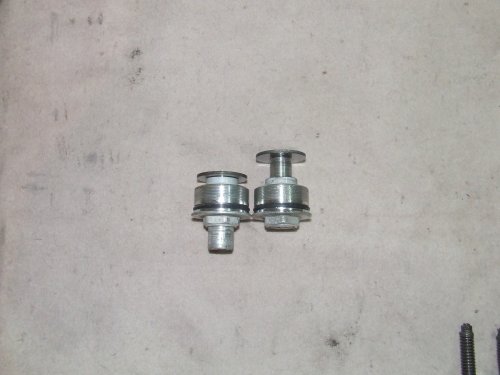

А так выглядят механизмы изменения скорости сжатия в положении жёстко и мягко.
Разборка вилки DR-350


Текст - Serg696. Незначительная правка текста - serg.
