Разборка вилки Джебела.
Добавлена: 5-02-2011, 09:26

Ну вот, долгожданный фото-отчёт разборки и сборки вилки Джебела-250.
Я думаю не надо рассказывать, как снимать колесо, откручивать передний суппорт, ослаблять крепление перьев в траверсах? Если вы не знаете, как это сделать, то лучше и не начинать ).
Ну вот, перья вилки у нас в руках.
Зажимаем через деревянные проставки за шток перо в тисках. И ключом на 24 откручиваем крышку на штоке.
Разборка вилки Джебела.

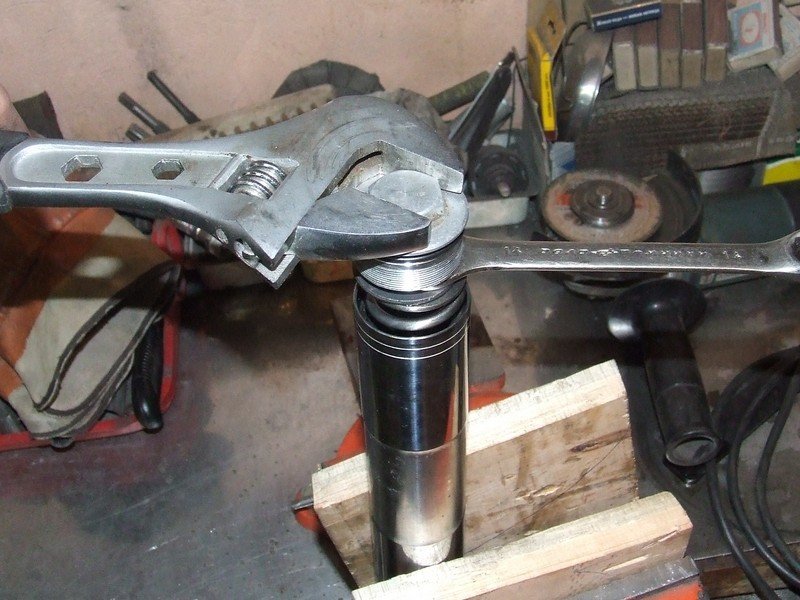

Немного оттянув пружину вниз, вставляем ключ на 14 и ключом на 24 откручиваем крышку от направляющей.
Разборка вилки Джебела.

Снимаем крышку и прижимную шайбу, направляющая при этом опускается вниз.
Разборка вилки Джебела.

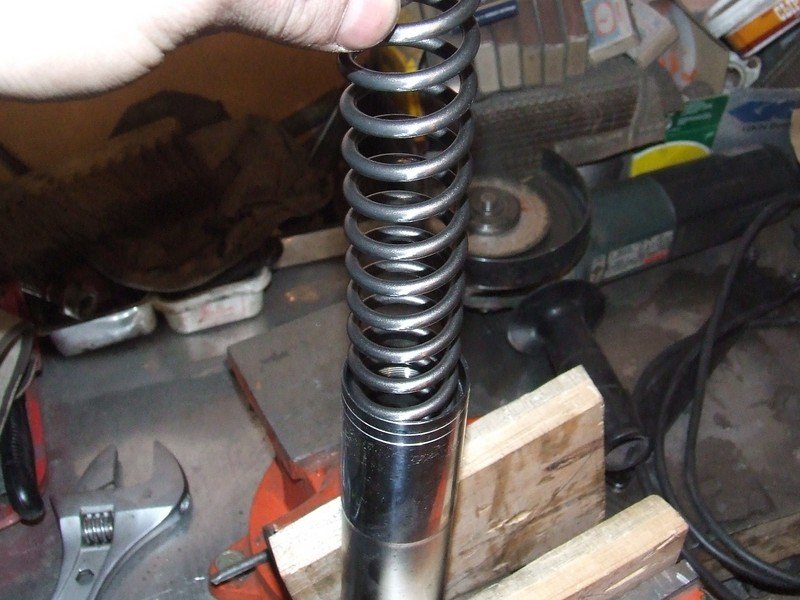

Вынимаем пружину.
Разборка вилки Джебела.

Сливаем масло прокачивая штоком, можно перевернуть перо вниз штоком и дать маслу стечь часика за 1,5. Можно покурить или начать разбирать второе перо.

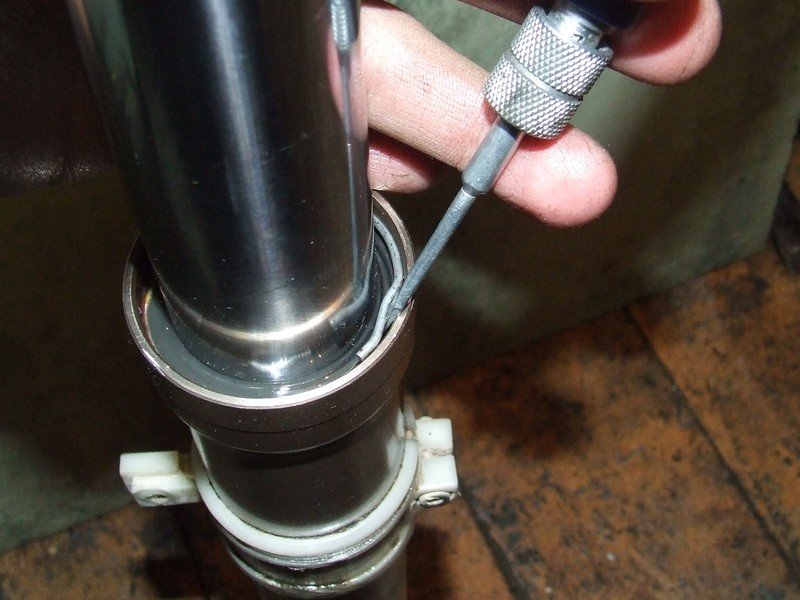

После того как масло стечёт, отвёрткой аккуратно сбиваем пыльник с корпуса пера.
Разборка вилки Джебела.

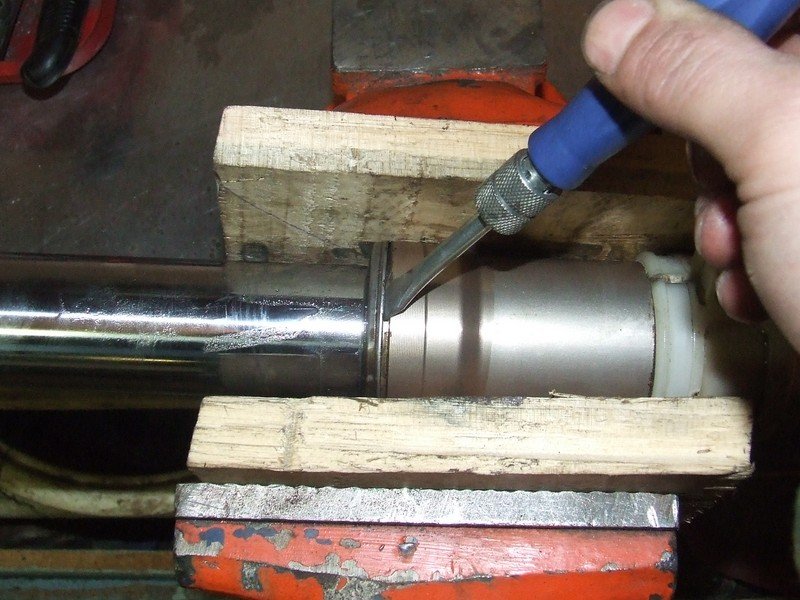

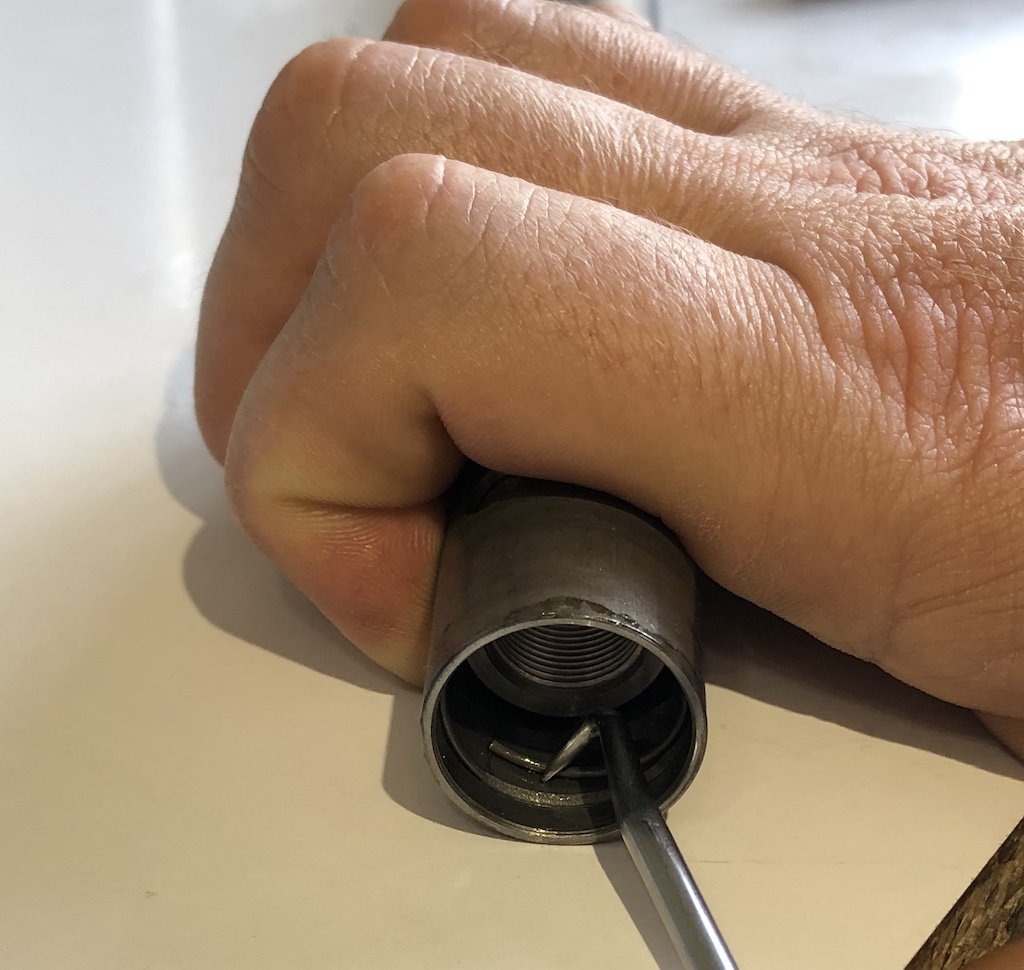

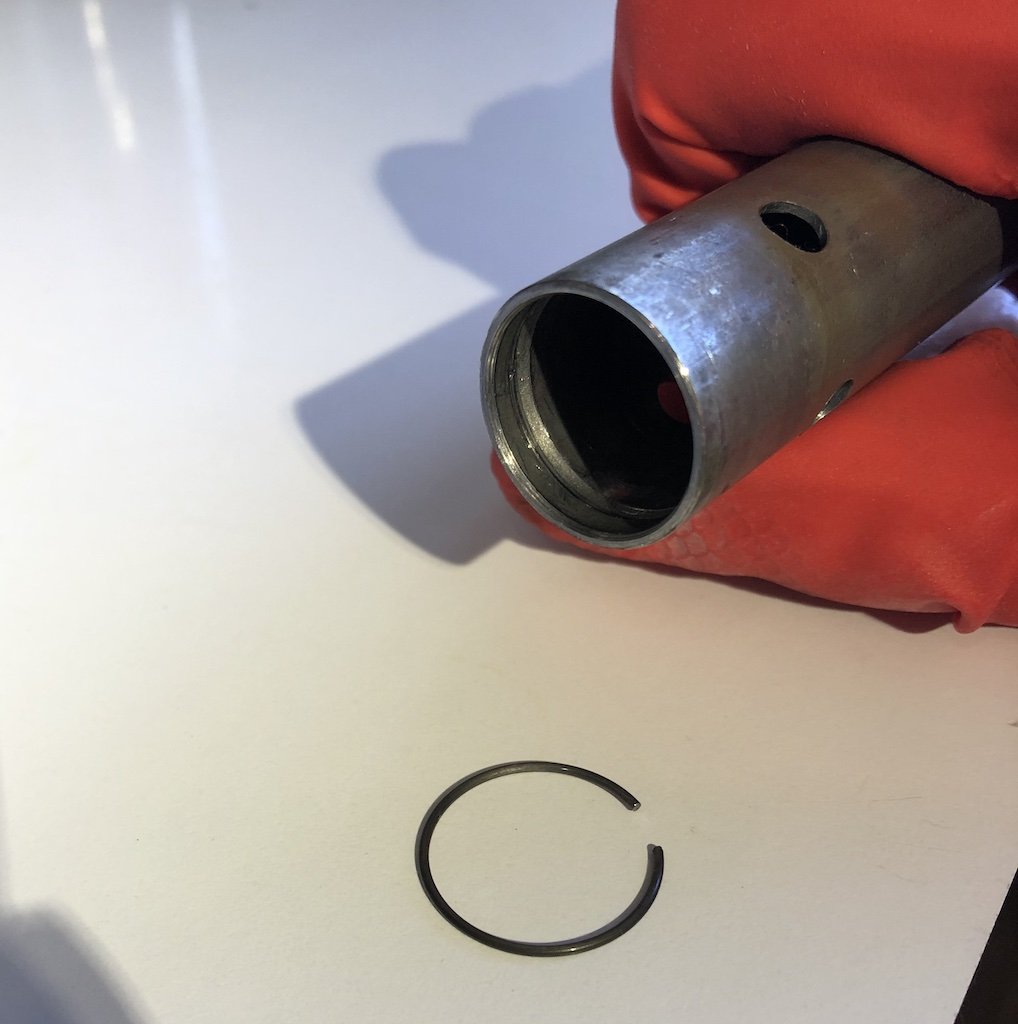

Поддев острой отвёрткой стопорное кольцо, снимаем его.
Разборка вилки Джебела.

Разборка вилки Джебела.

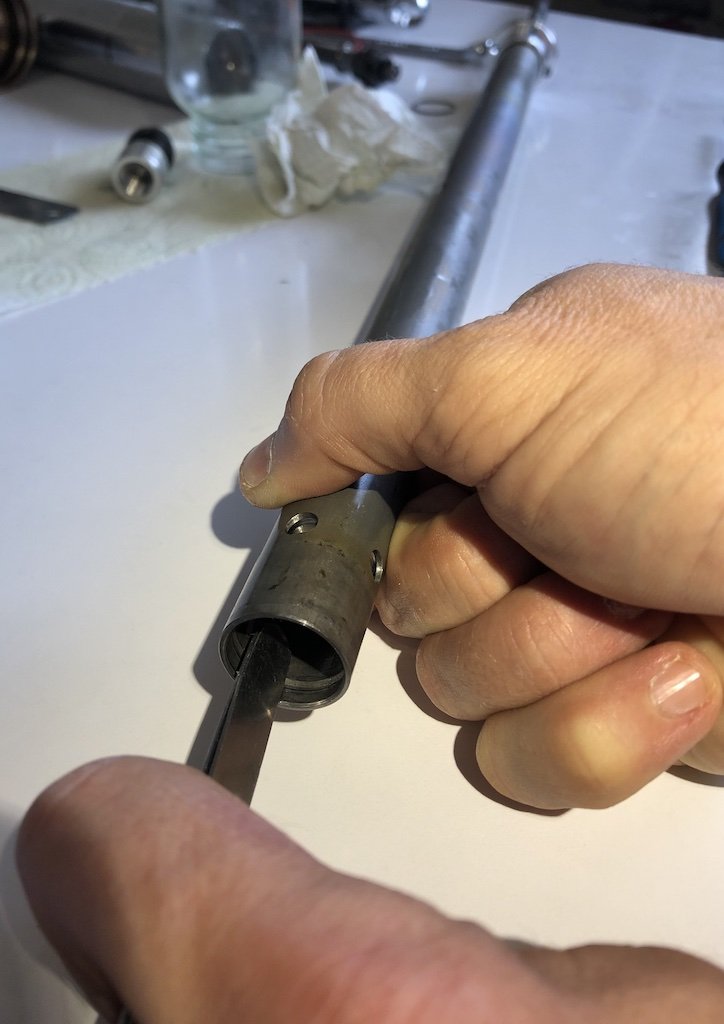

Чтобы открутить регулирующий механизм сжатия без спец инструмента надо выкрутить его тонкой отвёрткой в положение soft(мягко)
Разборка вилки Джебела.

Зажимаем корпус пера в тиски через деревянные проставки и головкой на 19 откручиваем механизм регулирующий сжатие вилки.
Разборка вилки Джебела.

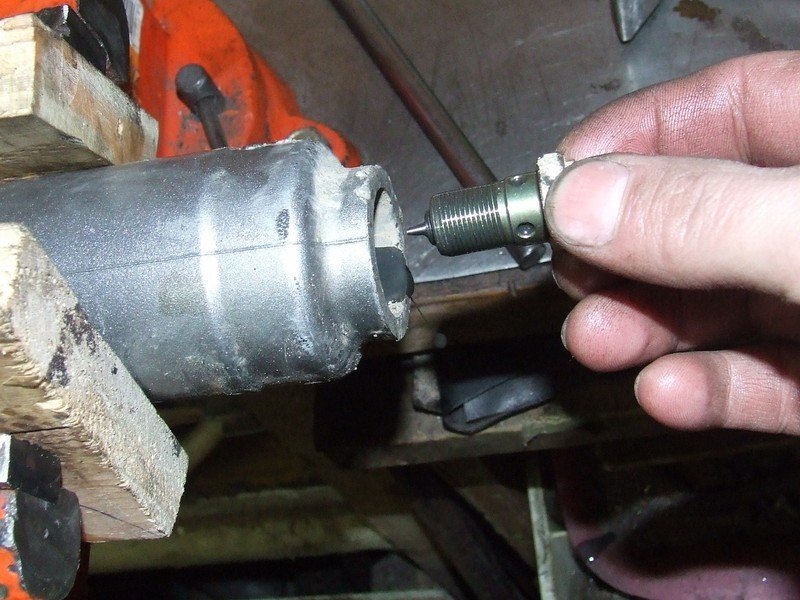

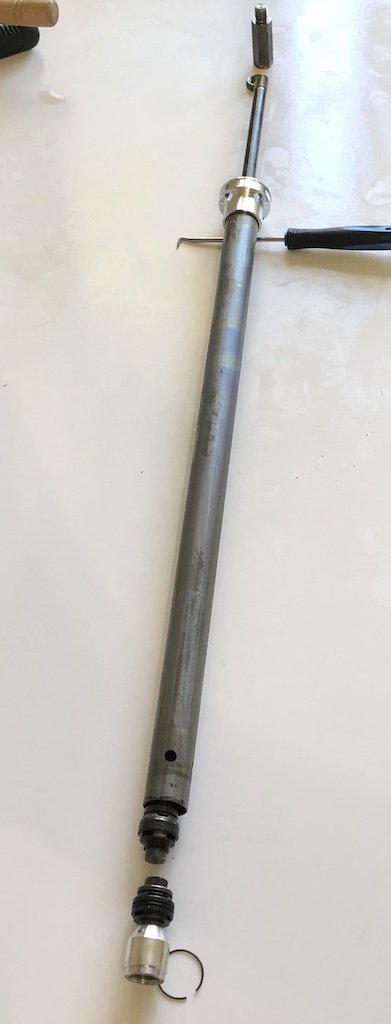

Вынимаем его.
Разборка вилки Джебела.

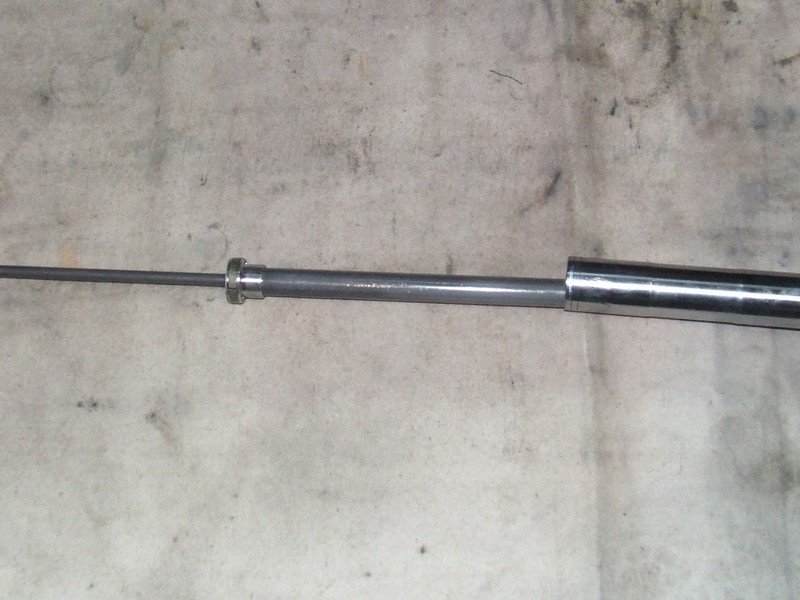

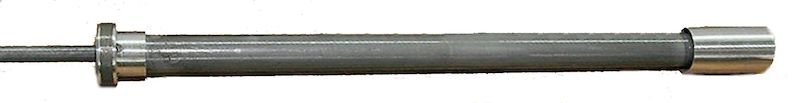

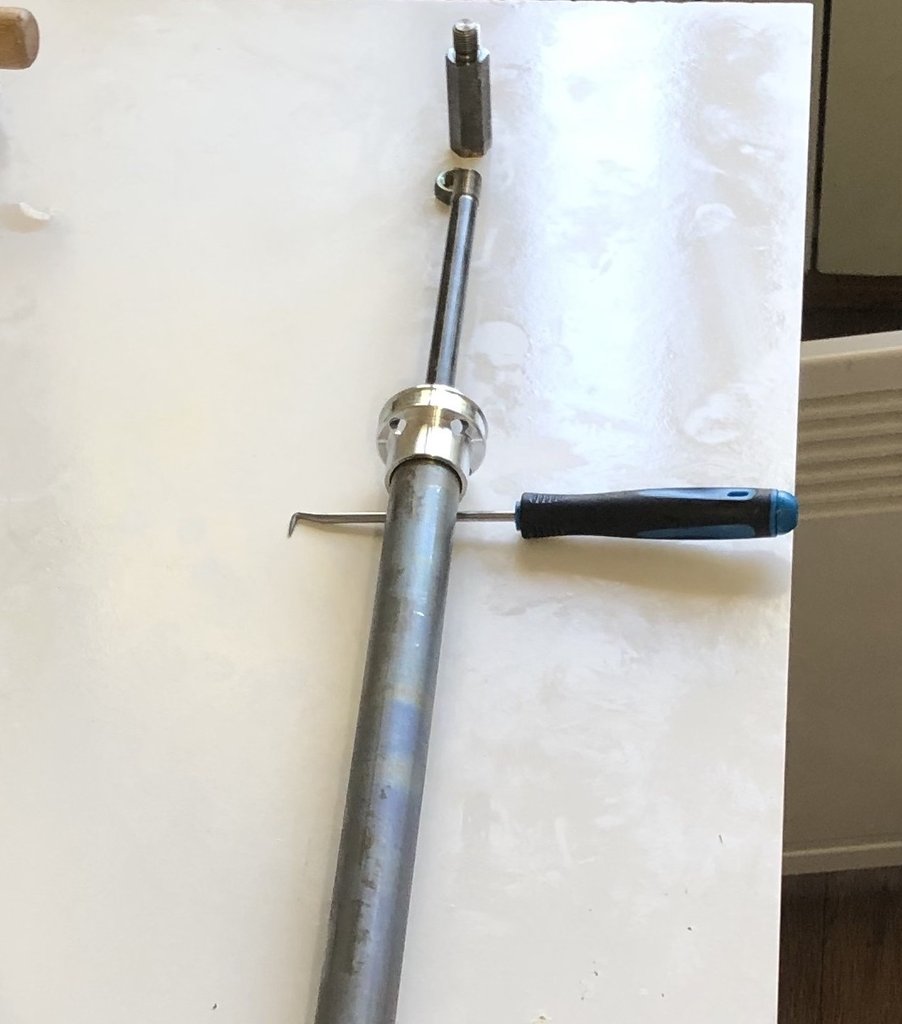

После этого из штока вываливается трубка с направляющей.
Разборка вилки Джебела.

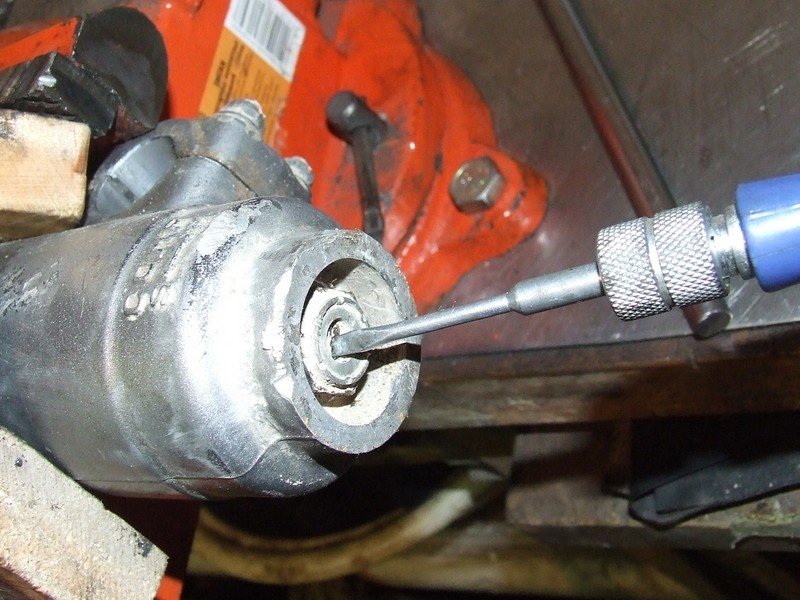

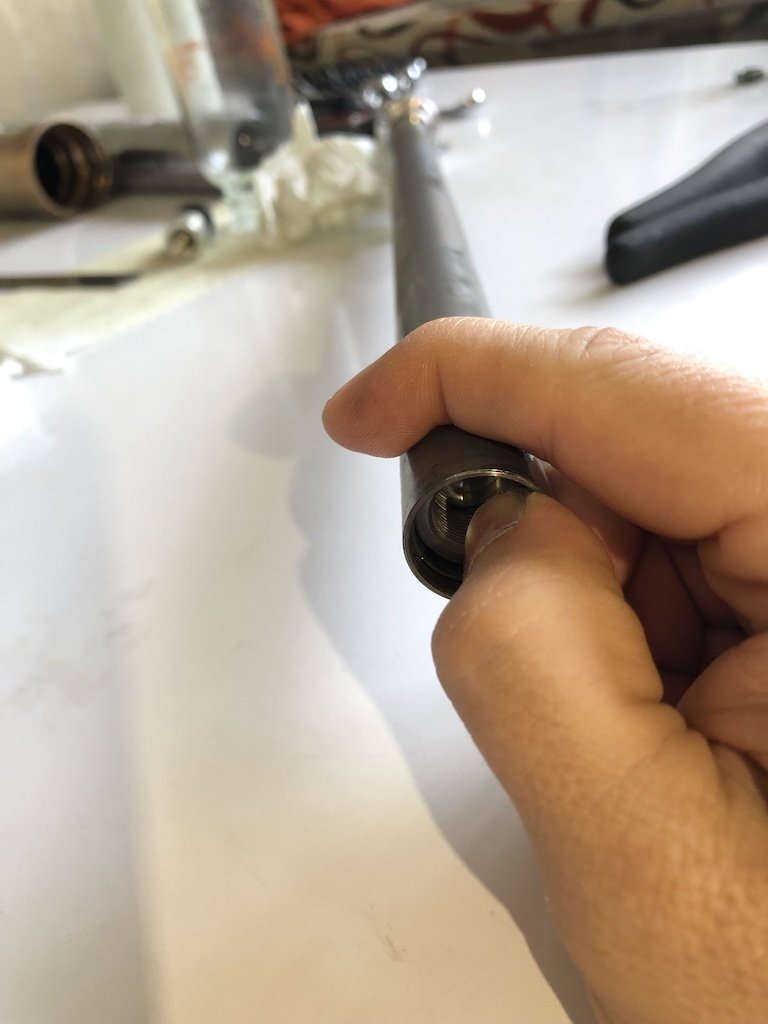

Выбиваем штоком манжету из корпуса пера.
Разборка вилки Джебела.

Из корпуса должен вывалиться небольшой стакан, если он сразу не вывалился, то можно перевернуть корпус пера и стукнуть с легонца об деревяшку, какая попадётся под руку.
Разборка вилки Джебела.

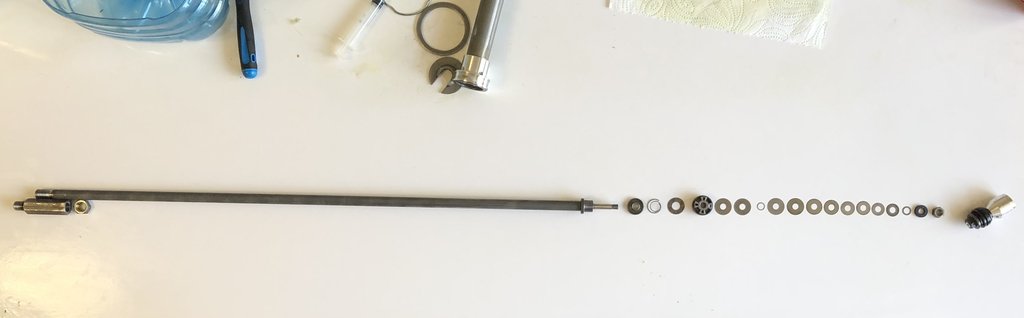

Вот мы её и разобрали ))).
Разборка вилки Джебела.


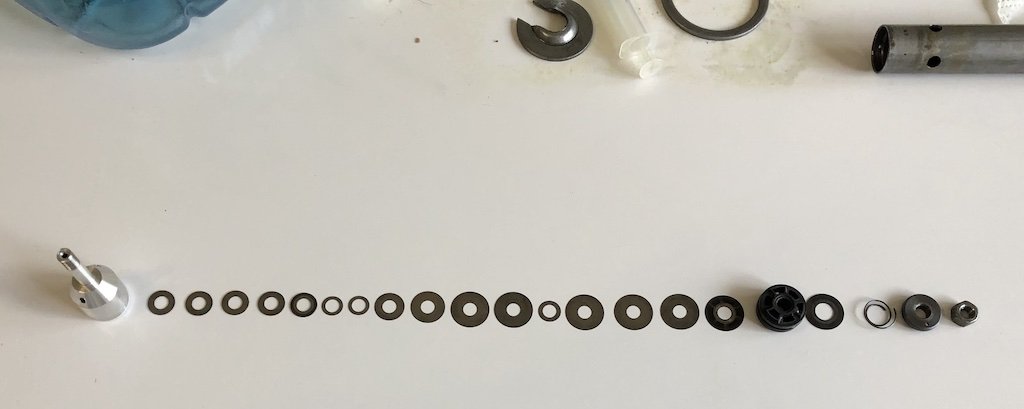

Всё протираем и промываем керосинчиком, сушим и собираем обратно.

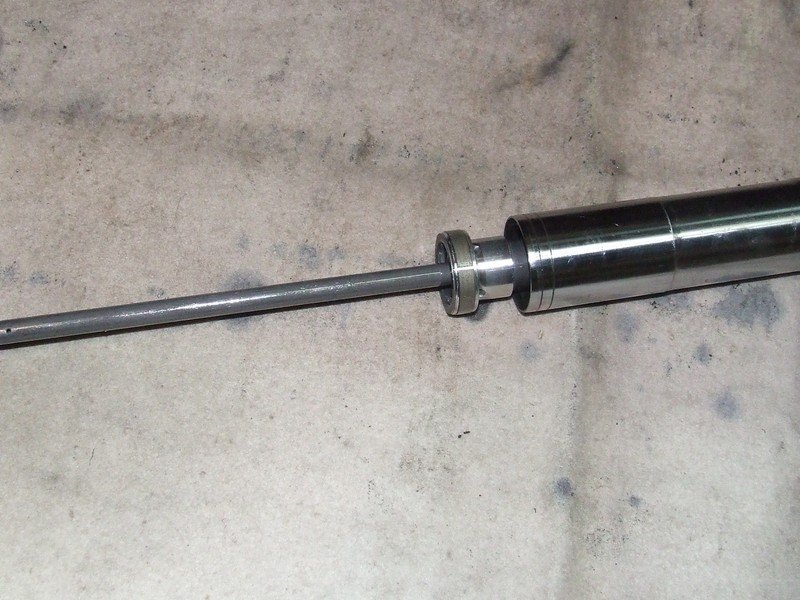

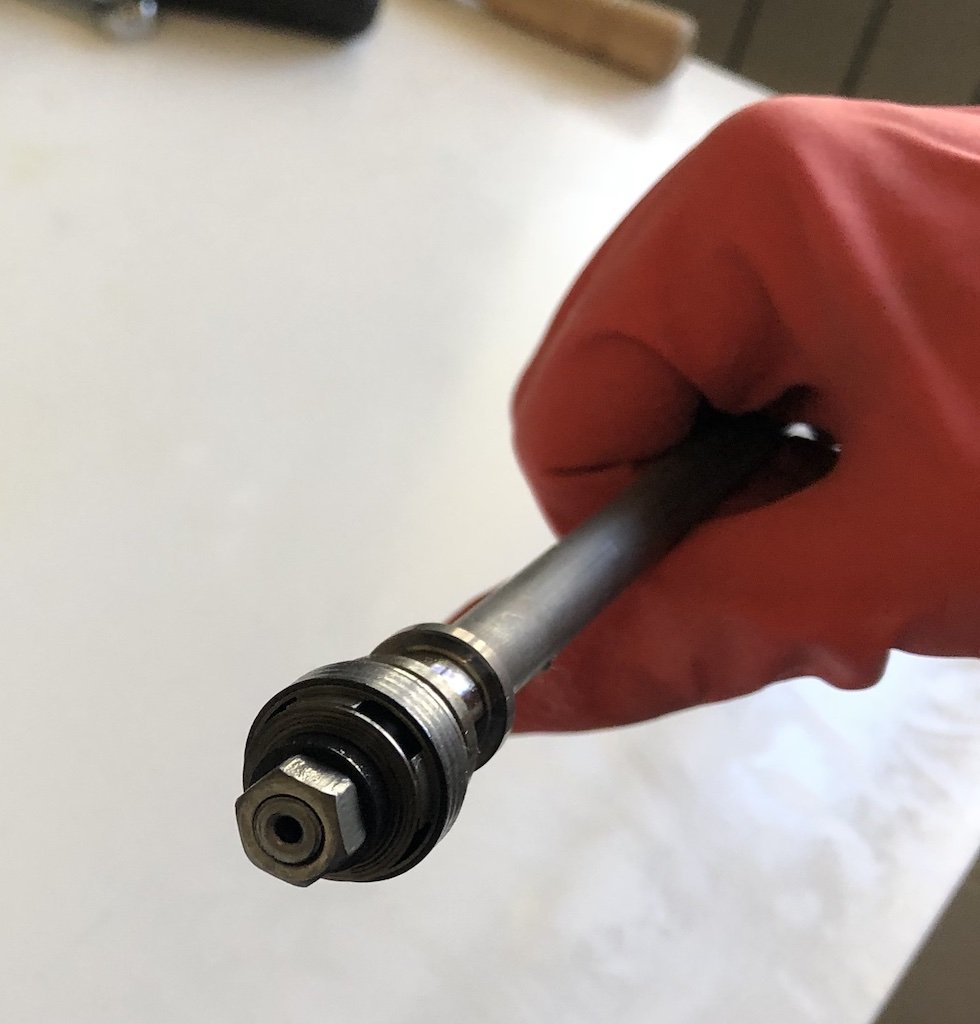

Трубку с направляющей вставляем в шток.
Разборка вилки Джебела.

Разборка вилки Джебела.

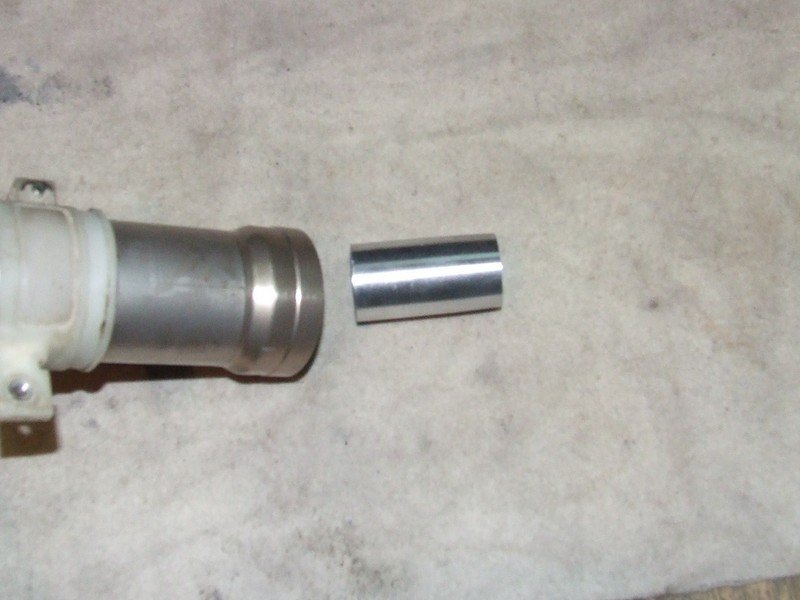

Одеваем на её конец стакан.
Разборка вилки Джебела.

И аккуратно вставляем эту конструкцию в корпус пера и снизу пальцем или чистой отвёрткой центрируем её.
Разборка вилки Джебела.

Зажимаем корпус пера в тиски через деревянные проставки и от руки закручиваем механизм регулирующий сжатие. Закручиваем до конца головкой на 19.
Разборка вилки Джебела.

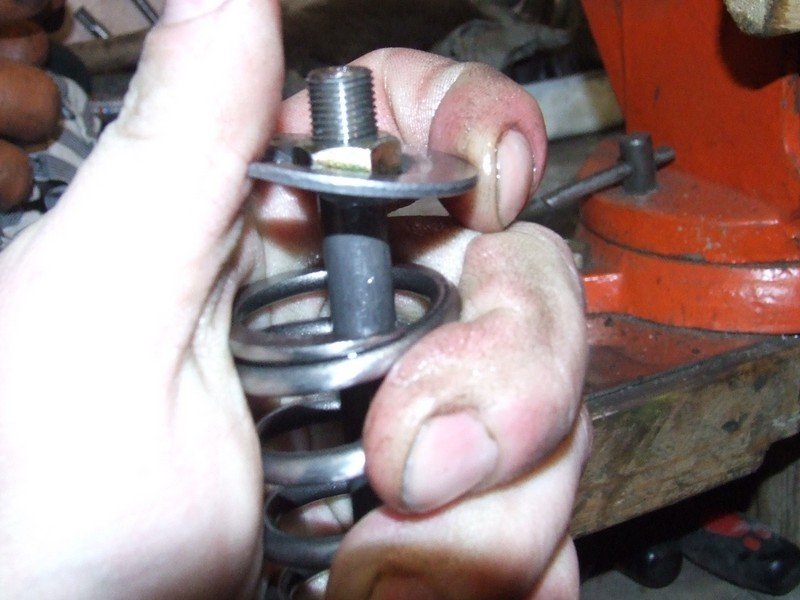

Вставляем пружину, переворачиваем перо, вытаскиваем направляющую и, отжимая пружину вниз, вставляем прижимную шайбу.
Разборка вилки Джебела.

Заливаем масло, прокачивая шток, выгоняя воздух из полостей пера. Уровень должен быть 143 мм от кромки штока.
Фиксируем крышку пера на направляющей, удерживая гайку ключом на 14. Закручиваем крышку ключом на 24.
Всё, game over!
